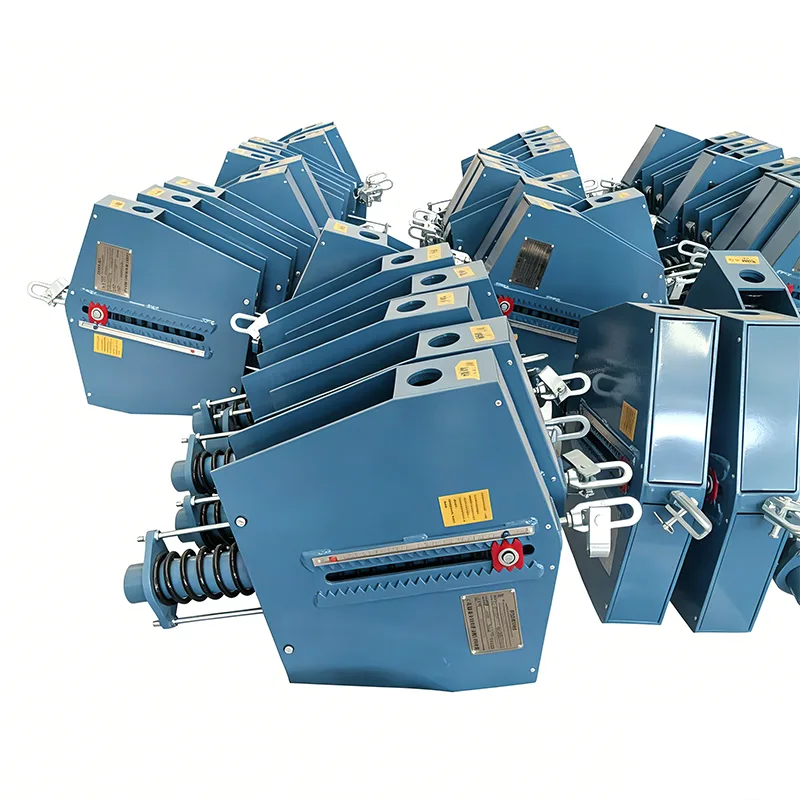

پشتیبانی از فنر ثابت لوله بخار

خطوط لوله بخار در طول عملیات جابجایی حرارتی قابل توجهی ایجاد می کنند و به تغییرات بار بسیار حساس هستند. هنگامی که دمای خط لوله از دمای محیط به دمای عملیاتی افزایش می یابد، جابجایی عمودی از چند سانتی متر تا ده ها سانتی متر رخ می دهد. در صورت استفاده از دستگاه های متداول پشتیبانی، بار همراه با جابجایی به شدت نوسان می کند و منجر به تمرکز تنش لوله، آسیب به اتصالات تجهیزات و حتی پارگی لوله می شود. Steam Pipe Constant Spring Support یک واحد پشتیبانی اختصاصی است که برای حل چنین مشکلاتی توسعه یافته است. این نیروی پشتیبانی تقریباً ثابتی را در تمام طول جابجایی ارائه می دهد و عملکرد ایمن و قابل اعتماد سیستم های لوله کشی بخار را تضمین می کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

اصل کار و ترکیب سازه

پشتیبانی فنر ثابت لوله بخار که بر اساس اصل تعادل لحظه ای طراحی شده است، نیروی الاستیک فنرها را از طریق مکانیزم اتصال به نیروی نگهدارنده ثابت تبدیل می کند. هنگامی که خط لوله به صورت عمودی حرکت می کند، تغییر شکل فنر توسط سیستم اتصال جبران می شود تا نیروی خروجی پایدار حفظ شود، با نرخ تغییرات بار کنترل شده در 5٪.

محصولات استاندارد از اجزای اصلی زیر تشکیل شده اند:

▶ مونتاژ فنر: از فولاد فنر آلیاژی با استحکام بالا ساخته شده و تحت چندین فرآیند عملیات حرارتی قرار گرفته است.

▶ مکانیسم تعادل لحظه: اتصال و مجموعه بادامک دقیقاً ماشینکاری شده.

▶  دستگاه تنظیم بار: تنظیم دقیق بار خروجی را در محل فعال می‌کند.

▶  نمایشگر جابجایی: جابجایی واقعی خطوط لوله را به وضوح نشان می دهد.

▶  محفظه و مجموعه های اتصال: ساخته شده از فولاد کربن درجه یک با عملیات سطح ضد خوردگی.

مشخصات فنی محصول

ویژگی های فنی اصلی

▶  عملکرد نیروی ثابت عالی: نرخ تغییر بار ≤ 5% در کل ضربه، فراتر از الزامات استانداردهای ملی.

▶  محدوده جابجایی بزرگ: حداکثر جابجایی تا 400 میلی‌متر می‌رسد که برای خطوط لوله بخار با دمای بالا با قطر بالا کاملاً مناسب است.

▶  پوشش بار جامع: مجموعه کاملی از رتبه‌بندی‌های بار از ۰.۵ کیلونیوتن تا ۵۰۰ کیلونیوتن موجود است.

▶  ساختار فشرده: با اتخاذ طراحی فضایی بهینه، حجم کلی آن 20 درصد کمتر از تکیه گاه های فنر ثابت سنتی است.

▶  نصب آسان: از قبل روی بار مشخص شده قبل از تحویل تنظیم کنید، که برای راه اندازی در محل فقط به تعمیر ساده نیاز دارد.

▶  ایمنی و قابلیت اطمینان بالا: مجهز به دستگاه‌های محافظ اضافه بار و محدودیت سفر برای جلوگیری از آسیب‌های تصادفی.

مقایسه عملکرد با پشتیبانی های فنری متغیر

پارامترهای فنی استاندارد

سناریوهای کاربردی معمولی

پشتیبانی فنر ثابت لوله بخار عمدتاً برای سیستم های لوله کشی بخار با جابجایی حرارتی زیاد و الزامات سختگیرانه در مورد پایداری بار اعمال می شود:

▶  خطوط لوله بخار اصلی و خطوط لوله بخار مجدد نیروگاه های حرارتی

▶  سیستم های لوله کشی بخار در جزیره مرسوم نیروگاه های هسته ای

▶ خطوط لوله انتقال بخار با دمای بالا در پالایشگاه‌های نفت

▶  خطوط لوله برق بخار در کارهای آهن و فولاد

▶ خطوط لوله آب گرم و بخار با دمای بالا برای گرمایش مرکزی شهری

▶  سیستم های لوله کشی گرمایش بخار در کارخانه های شیمیایی

برای کاربردهای فوق، پشتیبانی فنر متغیر برای خط لوله دیگر نمی تواند الزامات عملیاتی را برآورده کند، زمانی که جابجایی خط لوله از 100 میلی متر بیشتر شود یا کنترل دقیقی بر تغییرات بار مورد نیاز باشد. در چنین مواردی، پشتیبانی از فنر ثابت برای تضمین ایمنی سیستم الزامی است.

تولید و کنترل کیفیت

Yangzhou Tianshun Piping دارای 14 سال تجربه حرفه ای در تولید تکیه گاه های ثابت فنر، مجهز به امکانات کامل تولید و ابزار دقیق تست است. ما یک سیستم کنترل کیفیت کامل و دقیق را اجرا کرده ایم تا اطمینان حاصل کنیم که همه محصولات با استانداردهای بین المللی مطابقت دارند:

1. بازرسی مواد خام ورودی: همه مواد فولادی با گواهی مواد اصلی همراه هستند و تحت تجزیه و تحلیل طیفی و آزمایش خواص مکانیکی قرار می گیرند.

2. ماشینکاری دقیق: اجزای کلیدی توسط مراکز ماشینکاری CNC پردازش می شوند تا دقت ابعادی بالا را تضمین کنند.

3. تست عملکرد فنر: هر بهار 100000 چرخه تست خستگی و کالیبراسیون بار را پشت سر می گذارد.

4. تست عملکرد کلی: هر واحد تمام شده قبل از تحویل تحت آزمایش نیروی ثابت تمام ضربه قرار می گیرد.

5. تأیید شخص ثالث: گزارش های آزمایشی صادر شده توسط SGS، BV، TUV و سایر سازمان های شخص ثالث معتبر در صورت درخواست در دسترس هستند.

سیستم مدیریت کیفیت ما دارای گواهینامه ISO 9001:2015 است و همه محصولات مطابق با استانداردهای بین المللی از جمله CE و API هستند.

راهنمای انتخاب و خدمات پشتیبانی

تکیه گاه های لوله کشی باید بر اساس جابجایی خط لوله و حساسیت بار انتخاب شوند: اگر جابجایی خط لوله عمودی کمتر از 100 میلی متر است و سیستم به نوسان بار حساس نیست، پشتیبانی فنر متغیر را برای خط لوله انتخاب کنید. هنگامی که جابجایی بیش از 100 میلی متر است یا خط لوله حساسیت زیادی به لوله دارد، پشتیبانی فنر ثابت را انتخاب کنید.

ما طیف کاملی از خدمات پشتیبانی حرفه ای را ارائه می دهیم:

▶  آنالیز استرس لوله کشی رایگان و محاسبه انتخاب آویز و پشتیبانی

▶  طراحی و ساخت تکیه گاه های فنر ثابت غیر استاندارد

▶  خدمات راه اندازی و راهنمایی نصب در محل

▶ گارانتی 12 ماهه، با تعمیر یا تعویض رایگان محصولات معیوب در مدت گارانتی

▶  تامین قطعات یدکی بلند مدت و پشتیبانی فنی مستمر
