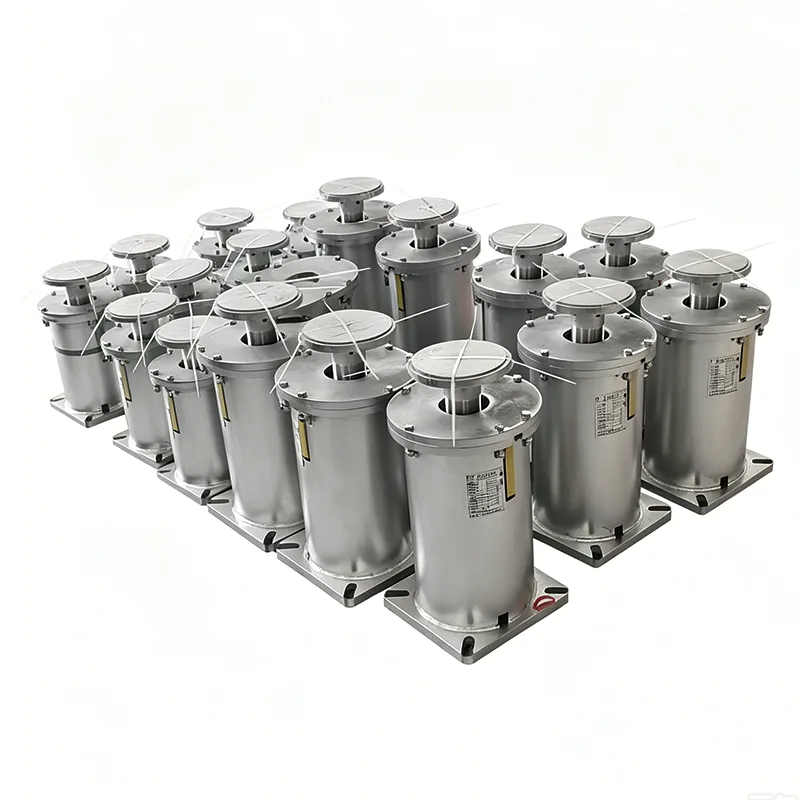

پشتیبانی از فنر متغیر قابل تنظیم برای حرکت حرارتی خط لوله با بارهای متغیر

هر لوله ای به نیروی پشتیبانی ثابت نیاز ندارد. در واقع، بسیاری از خطوطی که ما با آنها سر و کار داریم - لوله‌کشی فرآیند، سربرگ‌های ابزار، خطوط آب خنک‌کننده - با پشتیبانی فنر متغیر به خوبی کار می‌کنند. درتیانشون، ما 14 سال است که واحدهای فنر متغیر را از کارخانه یانگژو خود تهیه می کنیم و احتمالاً آنها رایج ترین نوع پشتیبانی فنری هستند که ارسال می کنیم. اگر از میان قفسه لوله نیروگاه یا یک پالایشگاه عبور کرده اید، به احتمال زیاد قوطی های فنری که از فولاد آویزان شده یا روی پایه های T نشسته اید، دارای تکیه گاه های فنری متغیر هستند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

مشخصات فنی محصول

جدول مشخصات آویز فنری متغیر	مثال
نوع آویز / پیکربندی	نوع A، B، C، D، E، F، G
اندازه فنر / شماره	شماره 0 - شماره 22
محدوده سفر	30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر
بار عملیاتی	0.2 کیلونیوتن - 400 کیلونیوتن
بار نصب شده (بار سرد)	kN / kgf
بار عملیاتی (بار داغ)	kN / kgf
جهت حرکت	رو به بالا / پایین
تغییرپذیری (%)	≤ 25٪ (استاندارد)
درمان سطحی	Hot Dip Galv/ Painted
مصالح مسکن	فولاد کربنی (Q235/Q355)

ایده ساده است: همانطور که لوله به دلیل انبساط حرارتی به سمت بالا یا پایین حرکت می کند، فنر درون فشرده یا شل می شود و نیروی نگهدارنده کمی تغییر می کند. این قسمت "متغیر" است. تغییر نیرو قابل پیش بینی است و در محدوده ای باقی می ماند که مهندس تنش لوله شما قبلاً اجازه داده است. وقتی تغییرات بار مجاز مثلاً 15٪ یا 20٪ است، دیگر نیازی به صرف هزینه اضافی برای یکپشتیبانی ثابت بهار. شما همان عملکرد - جذب عمودی سفر، حمل وزن - را با هزینه کمتر و با طراحی ساده تر و فشرده تر دریافت می کنید. به همین دلیل است که مشخصات پروژه اغلب پشتیبانی از فنر متغیر را به عنوان پیش‌فرض فهرست می‌کند و فقط نوع ثابت را برای نقاط اتصال حیاتی فراخوانی می‌کند.

پشتیبانی از فنر متغیر در تصویر بزرگتر

روی قفسه لوله، تکیه گاه فنری متغیر به ندرت به تنهایی می نشیند. معمولاً با تکیه گاه های لوله سفت و سخت و کفش های لوله که وزن مرده را می گیرند و لوله را هدایت می کنند، کار می کند. فنر متغیر حرکت عمودی را کنترل می کند. هنگامی که همان عنصر فنری در یک مجموعه متصل به بالا که از فولاد بالای سر آویزان است نصب می شود، کل مجموعه اغلب آویز فنری نامیده می شود - این هنوز یک مکانیسم فنری متغیر است که فقط به صورت وارونه نصب شده است. و در خطوط سرد عایق شده، اغلب می بینید که تکیه گاه فنری با یک تکیه گاه لوله از پیش عایق شده در نقطه تماس لوله جفت شده است، بنابراین عایق له نمی شود و لوله سرد عرق نمی کند.

چه چیزی در یک پشتیبانی فنری متغیر وجود دارد

ما طراحی خود را ساده و قوی نگه می داریم. در اینجا نگاهی به مصالح ساختمانی معمولی استفاده می کنیم:

جزء	مواد	چرا از آن استفاده می کنیم
فنر مارپیچ	فولاد فنری 60Si2MnA یا 50CrVA	عمر خستگی طولانی، از پیش تعیین شده و تست شده در بار
مسکن (می تواند)	فولاد کربن Q235B، رنگ آبی RAL 5015	محکم، قابل جوش، مقاوم در برابر آب و هوا
کلاهک فنری / فلنج بار	فولاد آهنگری Q235B یا 20#	بار لوله را به طور یکنواخت به فنر منتقل می کند
نشانگر و مقیاس سفر	فولاد ضد زنگ یا آلومینیوم آنودایز شده	خواندن واضح، زنگ نمی‌زند
اتصال پایین (بوش رزوه ای یا فلنج)	فولاد کربن A105	استاندارد NPT یا فلنج در هر درخواست

تمام سیم های فنر دارای گواهینامه تست آسیاب می باشد. فنرها را شات می زنیم و آنها را قبل از مونتاژ از پیش تنظیم می کنیم - این کار از شر مجموعه اولیه خلاص می شود و اطمینان حاصل می شود که منحنی بار-انحراف با داده های طراحی مطابقت دارد.

استانداردهایی که ما روی آن کار می کنیم

ANSI/MSS SP-58 - طراحی و ساخت پشتیبانی لوله

ASME B31.3 - لوله‌کشی فرآیند، که به طور گسترده توسط EPCها ارجاع شده است

GB/T 17116 – استاندارد چینی برای آویز لوله و ساپورت

EN 10204 3.1 گواهی مواد به عنوان استاندارد برای سفارشات صادراتی

کارخانه ما سیستم مدیریت کیفیت ISO 9001:2015 را اجرا می کند. هر مرحله، از فولاد ورودی تا آزمایش بار نهایی، مستند شده است.

سوالات متداول

Q1: چه مقدار تغییر بار باید انتظار داشته باشم؟

معمولاً بین 10 تا 25 درصد بار گرم بسته به سفتی فنر و مسیر لوله. گزارش استرس لوله شما به شما می گوید که تغییرات مجاز چقدر است. اگر گزارش محدودیت محدودی را نشان می‌دهد - مثلاً زیر 5٪ - در آن زمان است که به پشتیبانی ثابت فنر تغییر می‌کنید. برای هر چیز دیگری، متغیر خوب است.

Q2: برای انتخاب یا نقل قول پشتیبانی فنر متغیر به چه اطلاعاتی نیاز دارید؟

بار گرم، بار سرد و مقدار و جهت حرکت عمودی (بالا یا پایین) را برای ما ارسال کنید. یک طراحی ساپورت لوله مشخص شده یا ایزومتریک تنش کمک می کند. ما اندازه و سری فنر مناسب را انتخاب می کنیم و قبل از شروع ساخت، یک برگه داده با تمام مقادیر محاسبه شده برای شما ارسال می کنیم.

Q3: آیا پشتیبانی فنر متغیر شما با مارک های دیگر قابل تعویض است؟

از نظر کارکرد بله. ما می توانیم محدوده بار و ابعاد پاکت را با اکثر سری های صنعتی رایج (نوع A، B، C، D، E، F، G مطابق با MSS SP-58) مطابقت دهیم. اگر پروژه شما قبلاً شماره قطعه فروشنده خاصی دارد، آنها را به ما بدهید و ما به آنها ارجاع خواهیم داد. فقط توجه داشته باشید که ممکن است تفاوت‌های ابعادی جزئی وجود داشته باشد - قبل از سفارش آنها را علامت‌گذاری می‌کنیم.

Q4: زمان تحویل معمولی چقدر است؟

واحدهای محدوده بار استاندارد: 20-25 روز. اگر به یک محفظه غیر استاندارد، رنگ مخصوص یا تزئینات فولادی ضد زنگ نیاز دارید، 30 تا 40 روز فرصت دهید. ما انبار مناسبی از کویل‌های فنری معمولی و اجزای قوطی نگهداری می‌کنیم که سرعت کار را افزایش می‌دهد.

Q5: آیا می توانم یک نمونه اولیه یا نمونه پیش تولید دریافت کنم؟

بله. برای پروژه‌های بزرگ، می‌توانیم یک یا دو واحد نمونه برای تأیید قبل از شروع تولید کامل بسازیم. هزینه نمونه اغلب می تواند در برابر سفارش اصلی محاسبه شود.

تست بار اختیاری نیست

هر تکیه گاه فنری متغیری که از در خارج می شود، بار آزمایش می شود. فنر را روی بار سرد مشخص شده تنظیم می کنیم، سپس آن را چندین بار در مسیر کامل اجرا می کنیم و بار را در هر دو موقعیت سرد و گرم بررسی می کنیم. ترازوی سفر کالیبره شده و قفل شده است. یک گواهی آزمایشی که مقادیر واقعی بار را خلاصه می کند در اسناد حمل و نقل گنجانده شده است. بازرسی شخص ثالث توسط SGS، Bureau Veritas یا TÜV بنا به درخواست شما در دسترس است.

سفارشی سازی که روزانه انجام می دهیم

برخی از مشتریان فکر می کنند پشتیبانی فنر متغیر یک کالای کاتالوگ خالص است. در تجربه ما، شاید نیمی از چیزی که عرضه می‌کنیم، دارای برخی ویژگی‌های سفارشی باشد:

طول سفر غیر استاندارد (ما 200 میلی‌متر را روی واحدهای متغیر انجام داده‌ایم)

افزایش یا کاهش ارتفاع مسکن به تناسب فضای محدود

بدنه و سخت افزار فولاد ضد زنگ برای محیط های دریایی یا شیمیایی

پوشش های ویژه: سیستم های رنگ دریایی دریایی، رنگ آلومینیوم با دمای بالا

طرح های دو فنر برای بارهای سنگین در یک قوطی فشرده

بالابرها، لودسل ها یا مبدل های موقعیت داخلی

فقط به ما بگویید نصب چه شکلی است، و ما یک طراحی عملی خواهیم داشت.

یادداشت های دنیای واقعی از طبقه کارخانه

در اینجا چند چیز است که ما یاد گرفته‌ایم حمل و نقل از فنر متغیر برای پروژه‌ها در سراسر جهان پشتیبانی می‌کند:

اگر جابجایی لوله شما به سمت بالا است، مطمئن شوید که تکیه گاه می تواند بار سرد رو به بالا را بدون شل شدن فنر تحمل کند. ما آن را به عنوان بخشی از انتخاب خود بررسی می کنیم.

در قفسه های لوله در فضای باز، گالوانیزه گرم یا یک سیستم رنگ خوب را مشخص کنید. رنگ آبی استاندارد کارخانه در داخل خانه خوب است، اما پس از چند بار موسمی، فولاد کربنی زنگ زدگی نشان می دهد. کمی بیشتر روی پوشش، بسیاری از شکایات سایت را نجات می دهد.

همیشه فاصله اطراف محفظه فنر را بررسی کنید. گاهی اوقات محل تکیه گاه بین دو عضو سازه محکم است و قطر قوطی استاندارد جا نمی گیرد. زودتر به ما اطلاع دهید، و ما طراحی را تنظیم می کنیم.

چرا پشتیبانی های فنری متغیر خود را از تیانشون تهیه کنید؟

ما واسطه نیستیم ما طراحی، تولید، آزمایش و ارسال را از کارخانه خودمان در یانگژو، جیانگ سو انجام می دهیم. این بدان معناست که وقتی با مهندسان ما صحبت می کنید، با افرادی صحبت می کنید که در واقع محصول را می سازند. فنرهای متغیر ما در نیروگاه‌های سیکل ترکیبی، قفسه‌های لوله پالایشگاه، پایانه‌های گازی‌سازی مجدد LNG، واحدهای فرآیند شیمیایی و کارخانه‌های فولاد نصب شده‌اند. بیش از 70٪ از کسب و کار ما تکرار می شود - نه به این دلیل که ما ارزان ترین هستیم، بلکه به این دلیل که پشتیبانی ما به موقع نشان داده می شود، با برگه های داده مطابقت دارد و باعث ایجاد سردرد در طول راه اندازی نمی شود.

اگر برنامه پروژه شما فشرده است، ما می توانیم فنرهای تمام شده را نگه داریم و به سرعت در تنظیمات بار شما جمع آوری کنیم. برای سفارش‌های عمده، ما قیمت‌های رقابتی مستقیم کارخانه را ارائه می‌دهیم و با شما در یک برنامه تحویل که با توالی ساخت و ساز شما هماهنگ است، کار خواهیم کرد.

نقشه های پشتیبانی لوله، داده های بارگذاری یا فقط توضیح مختصری از آنچه نیاز دارید برای ما ارسال کنید. ما با یک نقل قول مناسب - از جمله قیمت کارخانه و زمان تحویل - معمولاً ظرف 24 ساعت به شما باز خواهیم گشت. و اگر مایلید از کارخانه دیدن کنید و ببینید که ما چگونه اینها را می سازیم، بیشتر از آن خوش آمدید.
