سیستمهای خط لوله در صنعت انرژی تحت شرایط کاری پیچیده عمل میکنند که معمولاً با دمای بالا و فشار بالا، مواد قابل اشتعال و انفجار و دورههای طولانی عملیات مداوم مشخص میشود. خرابی تکیه گاه های خط لوله می تواند منجر به پارگی خط لوله، نشت رسانه ها و حتی حوادث ایمنی بزرگ شود.
این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان میدهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.
هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.
محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

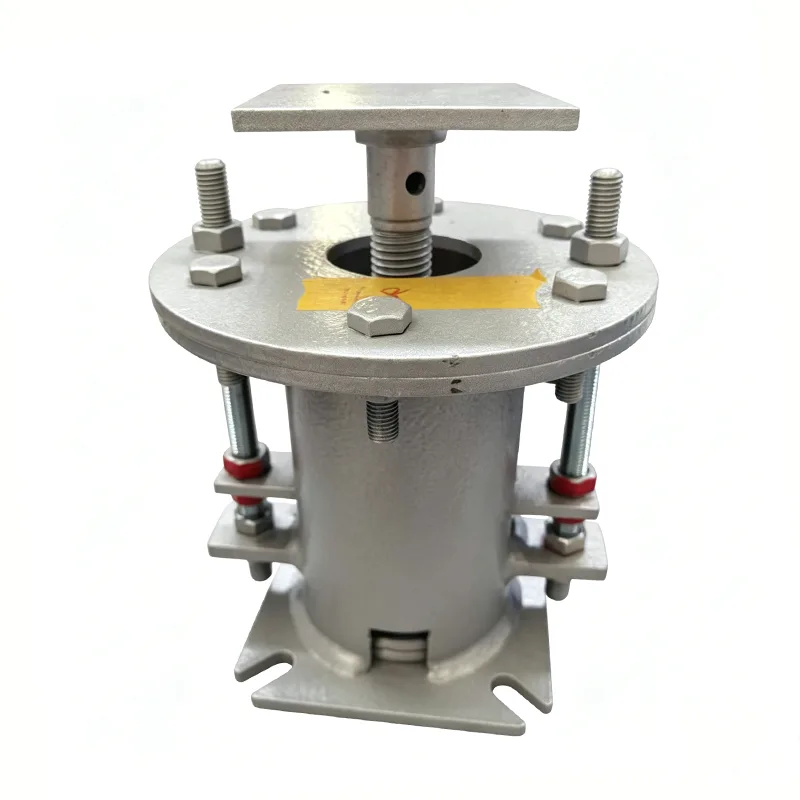

پشتیبانی فنر متغیر صنعت انرژی یک دستگاه پشتیبانی اختصاصی الاستیک خط لوله است که به طور خاص برای صنعت انرژی طراحی شده است. عملکرد پایدار را در شرایط کاری شدید حفظ می کند و عملکرد ایمن و قابل اعتماد تأسیسات انرژی را تضمین می کند.
پشتیبانی فنر متغیر صنعت انرژی جابجایی حرارتی خطوط لوله ناشی از تغییرات دما را از طریق تغییر شکل الاستیک فنرها جذب می کند، در حالی که وزن مرده خط لوله و بارهای اضافی را تحمل می کند.
خط لوله یانگژو تیانشون با 14 سال تجربه در خدمت رسانی به سیستم های پشتیبانی خطوط لوله در صنعت انرژی، محصولات خود را با موفقیت در بیش از 300 پروژه انرژی در سراسر جهان از جمله زیرساخت های حیاتی مانند نیروگاه های حرارتی، نیروگاه های هسته ای، پایانه های LNG و خطوط لوله گاز طبیعی در مسافت های طولانی به کار برده است.
| جدول مشخصات آویز فنری متغیر | مثال |
| نوع آویز / پیکربندی | نوع A، B، C، D، E، F، G |
| اندازه فنر / شماره | شماره 0 - شماره 22 |
| محدوده سفر | 30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر |
| بار عملیاتی | 0.2 کیلونیوتن - 400 کیلونیوتن |
| بار نصب شده (بار سرد) | kN / kgf |
| بار عملیاتی (بار داغ) | kN / kgf |
| جهت حرکت | رو به بالا / پایین |
| تغییرپذیری (%) | ≤ 25٪ (استاندارد) |
| درمان سطحی | Hot Dip Galv/ Painted |
| مصالح مسکن | فولاد کربنی (Q235/Q355) |
▶ طراحی با قابلیت اطمینان بالا: همه اجزای حیاتی از طراحی اضافی با ضریب ایمنی حداقل 1.6 برابر استفاده می کنند.
▶ سازگاری با دمای گسترده: به طور معمول در محیط های با دمای شدید از -196 درجه سانتیگراد تا +600 درجه کار می کند.
▶ مقاومت عالی در برابر خستگی: فنرها 150000 چرخه خستگی را پشت سر گذاشته اند تا نیازهای طولانی مدت کارکرد مداوم تاسیسات انرژی را برآورده کنند.
▶ دقت بار بالا: تحت سه کالیبراسیون بار قبل از حمل و نقل، با کنترل خطا در ± 5٪.
▶ ساختار ضد سستی و ضد لرزه: دارای طراحی ضد سست شدن دوگانه، قادر به مقاومت در برابر زلزلههای 8 ریشتری و لرزش تجهیزات است.
▶ قابلیت تنظیم روی خط: مجهز به مکانیزم تنظیم اختصاصی برای تنظیم دقیق بار بدون خاموش شدن.
|
مورد مقایسه |
پشتیبانی از فنر متغیر همه منظوره |
پشتیبانی فنر متغیر صنعت انرژی |
|
ضریب ایمنی طراحی |
1.2-1.4 بار |
≥1.6 برابر |
|
محدوده دمای عملیاتی |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
زندگی خستگی |
50000-100000 چرخه |
≥150000 چرخه |
|
طراحی ضد شل شدن |
تک مهره ضد شل شدن |
واشر دوگانه ضد شل شدن + قفل |
|
استاندارد بازرسی |
بازرسی نمونه برداری |
100٪ بازرسی کامل + بازرسی شخص ثالث اختیاری |
|
شرایط کاری قابل اجرا |
محیط های صنعتی عمومی |
شرایط سخت در صنعت انرژی |
پشتیبانی فنر متغیر صنعت انرژی به طور گسترده در سیستم های خط لوله تاسیسات مختلف انرژی استفاده می شود:
▶ خطوط لوله بخار اصلی، خطوط لوله آب تغذیه و مجاری دودکش گاز/هوا در نیروگاه های حرارتی
▶ سیستم های خط لوله کمکی جزیره ای و جزیره ای هسته ای در نیروگاه های هسته ای
▶ خطوط لوله برودتی در پایانههای LNG و ایستگاههای گازرسانی
▶ ایستگاهها و اتاقهای شیر خطوط لوله گاز طبیعی در مسافتهای طولانی
▶ خطوط لوله نفت هیدرولیک و روان کننده در مزارع بادی
▶ خطوط لوله انتقال حرارت نفت در نیروگاه های حرارتی خورشیدی
ما یک فرآیند کنترل کیفیت ویژه دقیق برای محصولات انرژی ایجاد کرده ایم تا اطمینان حاصل کنیم که هر پشتیبانی فنر متغیر صنعت انرژی با بالاترین استانداردهای صنعت مطابقت دارد:
▶ بازرسی ورودی مواد خام: هر دسته از فولاد با گواهی ماده اصلی همراه است و تحت تجزیه و تحلیل طیفی و آزمایش خواص مکانیکی قرار می گیرد.
▶ کنترل تولید فنر: تولید شده با استفاده از دستگاههای سیم پیچ فنر CNC، هر فنر تحت سه آزمایش فشردهسازی کامل قرار میگیرد.
▶ کنترل کیفیت جوشکاری: همه فرآیندهای جوشکاری توسط جوشکاران معتبر انجام می شود و تحت آزمایش 100٪ غیر مخرب (NDT) قرار می گیرند.
▶ آزمایش عملکرد محصول نهایی: هر واحد تحت آزمایش بار کامل و کالیبراسیون جابجایی قرار میگیرد.
▶ بازرسی نهایی قبل از ارسال: اسناد گواهی کیفیت کامل صادر میشود، از جمله گزارشهای مواد، گزارشهای آزمایش و گواهیهای انطباق.
سیستم مدیریت کیفیت ما دارای گواهینامه ISO 9001:2015 است و همه محصولات با استانداردهای بین المللی از جمله CE، API و ASME مطابقت دارند.
▶ آنالیز استرس خط لوله رایگان و محاسبه انتخاب پشتیبانی/آویز
▶ خدمات طراحی سفارشی برای پروژههای انرژی خاص
▶ خدمات راه اندازی و راهنمایی نصب در محل
▶ خدمات بازرسی و نگهداری منظم
▶ تامین قطعات یدکی اضطراری با پاسخگویی 24 ساعته مشتری
برای اطلاعات بیشتر در مورد پشتیبانی فنر متغیر صنعت انرژی یا انتخاب فنی پروژه خود، لطفاً با تیم فروش حرفه ای ما تماس بگیرید.
