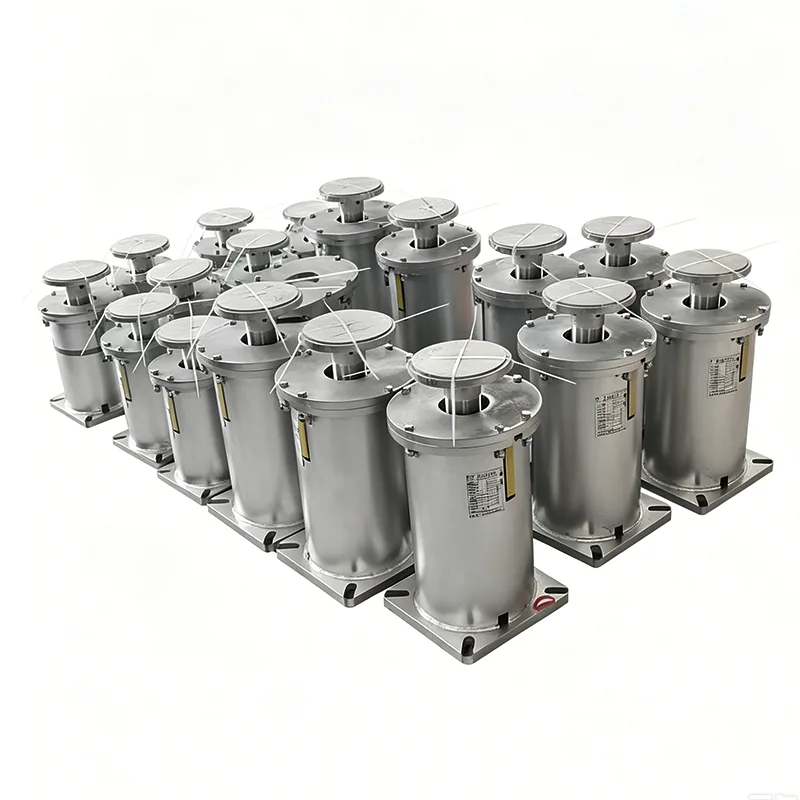

پشتیبانی از فنر متغیر برای خط لوله

پشتیبانی از فنر متغیر برای خط لوله یک دستگاه پشتیبانی الاستیک اختصاصی است که برای مقاومت در برابر جابجایی عمودی خطوط لوله طراحی شده است. با اعمال فشار از سختی ذاتی فنرها، نیروی پشتیبانی قابل تنظیم را در محدوده جابجایی مجاز ارائه می دهد. هنگامی که خطوط لوله به دلیل نوسانات دما، جریان متوسط ​​یا لرزش تجهیزات بالا و پایین می‌شوند، تکیه گاه به طور خودکار نیروی باربری را تنظیم می‌کند و به طور موثر از تمرکز تنش لوله و آسیب به اتصالات تجهیزات جلوگیری می‌کند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

Yangzhou Tianshun Piping از سال 2012 مشغول تولید این محصول بوده است. تاکنون بیش از 800000 مجموعه برای بیش از 300 پروژه صنعتی در سراسر جهان عرضه کرده ایم و عملکرد محصول به طور کامل توسط عملیات طولانی مدت در محل تأیید شده است.

مشخصات فنی محصول

جدول مشخصات آویز فنری متغیر	مثال
نوع آویز / پیکربندی	نوع A، B، C، D، E، F، G
اندازه فنر / شماره	شماره 0 - شماره 22
محدوده سفر	30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر
بار عملیاتی	0.2 کیلونیوتن - 400 کیلونیوتن
بار نصب شده (بار سرد)	kN / kgf
بار عملیاتی (بار داغ)	kN / kgf
جهت حرکت	رو به بالا / پایین
تغییرپذیری (%)	≤ 25٪ (استاندارد)
درمان سطحی	Hot Dip Galv/ Painted
مصالح مسکن	فولاد کربنی (Q235/Q355)

اصل طراحی و ترکیب سازه

انحراف فنر که مطابق با قانون هوک طراحی شده است به طور مستقیم با بار اعمال شده متناسب است. هنگامی که خط لوله به سمت بالا حرکت می کند، فشردگی فنر کاهش می یابد و نیروی نگهدارنده متناسب با آن کاهش می یابد. هنگامی که خط لوله به سمت پایین حرکت می کند، فشرده سازی فنر افزایش می یابد و منجر به نیروی نگهدارنده بالاتر می شود. این ویژگی پشتیبانی را قادر می سازد تا با تغییرات دینامیکی خطوط لوله عملیاتی سازگار شود و تعادل تنش کل سیستم لوله کشی را حفظ کند.

محصولات استاندارد از اجزای کلیدی زیر تشکیل شده اند:

▶ فنر مارپیچ استوانه‌ای: ساخته شده از فولاد آلیاژی فنر و تحت عملیات حرارتی و عملیات تثبیت‌کننده.

▶  صفحات اتصال بالا و پایین: برای اتصال خطوط لوله و سازه‌های ساختمانی، با حالت‌های نصب منعطف و سازگار با شرایط سایت استفاده می‌شود.

▶ صفحه نشانگر بار: بار فنر و جابجایی خط لوله را در زمان واقعی نشان می دهد.

▶  دستگاه قفل: موقعیت فنر را پس از نصب و راه اندازی برای جلوگیری از تغییر شکل در حین حمل و نقل و نصب در محل ثابت می کند.

▶  محفظه محافظ: از ورود گرد و غبار، آب باران و مواد خورنده جلوگیری می‌کند تا عمر مفید چشمه را افزایش دهد.

ویژگی های فنی کلیدی

▶  نرخ تغییرات بار قابل کنترل: نرخ تغییر بار طراحی در 25٪ نگه داشته می‌شود که توزیع یکنواخت نیرو در سراسر سیستم لوله‌کشی را تضمین می‌کند.

▶  انتخاب گسترده مشخصات: مجهز به 12 کلاس بار و 5 اندازه جابجایی، که نیازهای اکثر برنامه های لوله کشی صنعتی را پوشش می دهد.

▶  کالیبراسیون قبل از بارگیری: از قبل با بار مشخص شده به ازای نیاز مشتری قبل از تحویل تنظیم شده است، آماده استفاده مستقیم پس از نصب در محل است.

▶  ساختار ضد شل شدن: تمام قطعات اتصال دارای مهره های قفلی و واشر قفلی هستند تا از شل شدن در حین کار جلوگیری شود.

▶  ساخت ماژولار: اجزای اصلی برای نگهداری و تعویض آسان در محل قابل تعویض هستند.

▶ سازگاری محیطی قوی: مواد منطبق و تیمارهای سطحی را می توان متناسب با شرایط کاری متنوع انتخاب کرد.

مقایسه عملکرد با سایر پشتیبانی های لوله کشی

مقایسه اقلام	پشتیبانی از فنر متغیر برای خط لوله	پشتیبانی از لوله سفت و سخت	پشتیبانی دائمی بهار
ظرفیت جبران جابجایی	جابجایی عمودی 50-200 میلی متر را جبران می کند	بدون جبران جابجایی	جابجایی عمودی 50-400 میلی متر را جبران می کند
نرخ تغییر بار	≤ 25٪	بار با جابجایی به شدت تغییر می کند	≤ 5٪
شرایط کاری قابل اجرا	خطوط لوله با جابجایی حرارتی عمومی	خطوط لوله بدون جابجایی یا حداقل	خطوط لوله با جابجایی زیاد یا حساس به تغییرات بار
پیچیدگی ساختاری	متوسط	ساده	مجتمع
هزینه ساخت	متوسط	کم	بالا
سختی نصب و نگهداری	کم	کم	بالا

سناریوهای کاربردی معمولی

پشتیبانی از فنر متغیر برای خط لوله به طور گسترده در سیستم های لوله کشی صنعتی مختلف در معرض تغییرات دما مورد استفاده قرار می گیرد، به ویژه برای کاربردهای زیر ایده آل است:

▶ خطوط لوله بخار، خطوط لوله آب تغذیه و خطوط لوله میعانات در نیروگاه های حرارتی

▶ خطوط لوله فرآیند و خطوط لوله اتصال تجهیزات تبادل حرارتی در کارخانه‌های پتروشیمی

▶  ایستگاه‌های کمپرسور و اتاق‌های شیر لوله‌های گاز طبیعی در فواصل طولانی

▶ خطوط لوله اصلی و فرعی شبکه های حرارت مرکزی شهری

▶ خطوط لوله انتقال لجن در تصفیه خانه های فاضلاب

▶  سیستم های لوله کشی در کشتی ها و سکوهای دریایی

تولید و کنترل کیفیت کامل فرآیند

ما دارای خطوط تولید مدرن برای تکیه گاه های فنر متغیر هستیم، مجهز به امکانات حرفه ای از جمله دستگاه های سیم پیچ فنری CNC، دستگاه های تست فنر، طیف سنج ها و ابزارهای تست غیر مخرب. همه محصولات تحت روش های کنترل کیفیت دقیق تولید می شوند:

هر محصول قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرد

پوشش های تست داخل خانه

بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT (در صورت لزوم)، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش. گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

توجه: تست داخلی تست شخص ثالث مورد تایید ILAC نیست

آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس اختیاری و نقل قول جداگانه در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT

تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

از جمله منحنی های بار-جابجایی.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزایای ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

آنچه ما را متمایز می کند

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-جابجایی ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

راهنمای انتخاب و خدمات پشتیبانی

ما راهنمای انتخاب حرفه ای را برای کمک به مشتریان برای انتخاب مناسب ترین محصولات ارائه می دهیم. به سادگی پارامترهای خط لوله، دمای عملیاتی، جابجایی، فضای نصب و سایر اطلاعات مربوطه را در اختیار ما قرار دهید و مهندسان ما مدل و مشخصات بهینه پشتیبانی فنر متغیر برای خط لوله را محاسبه و توصیه خواهند کرد.

ما همچنین طیف کاملی از خدمات پشتیبانی را به شرح زیر ارائه می دهیم:

▶  سفارشی‌سازی غیر استاندارد: محصولات سفارشی طراحی و تولید شده برای بار خاص، جابجایی یا فضای نصب محدود.

▶  خدمات فنی در محل: می‌توان مهندسان حرفه‌ای را برای راهنمایی نصب و راه‌اندازی در محل اعزام کرد.

▶  خدمات گارانتی: همه محصولات دارای 12 ماه ضمانت هستند. محصولات معیوب در مدت گارانتی به صورت رایگان تعمیر یا تعویض خواهند شد.

▶  تامین قطعات یدکی بلند مدت: یک موجودی کامل قطعات یدکی برای ارائه پاسخ سریع به تقاضای قطعات یدکی مشتریان نگهداری می شود.

لطفاً برای جزئیات بیشتر و نقل قول پشتیبانی فنر متغیر برای خط لوله با تیم فروش ما تماس بگیرید.
