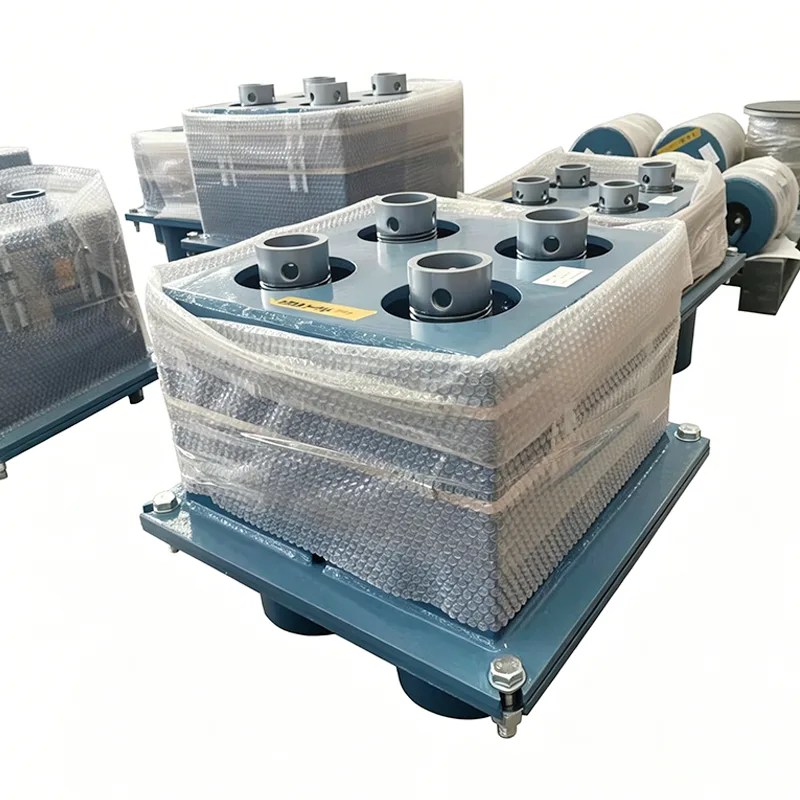

پشتیبانی فنر متغیر پتروشیمی

سیستم‌های خط لوله در کارخانه‌های پتروشیمی به مدت طولانی تحت دمای بالا، فشار بالا، محیط‌های بسیار خورنده و قابل اشتعال/منفجره کار می‌کنند و به ۳ تا ۵ سال کارکرد مداوم بدون توقف نیاز دارند. در چنین شرایطی، تکیه گاه های فنر صنعتی معمولی در معرض شکستگی ناشی از خستگی فنری، سوراخ شدن خوردگی محفظه و اتصالات شل هستند. این مسائل نه تنها باعث تمرکز تنش خط لوله می‌شود که منجر به نشت رسانه‌ها می‌شود، بلکه ممکن است منجر به تعطیلی برنامه‌ریزی نشده کارخانه شود که ضرر اقتصادی ده‌ها میلیون یوان را به همراه داشته باشد.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

با هدف قرار دادن این ریسک‌های خاص صنعت، ما پشتیبانی فنری متغیر پتروشیمی را توسعه داده‌ایم که به طور کامل با الزامات سخت‌گیرانه صنعت پتروشیمی از مواد و ساختار گرفته تا فرآیندهای تولید سازگار است.

تعیین موقعیت محصول اصلی

پشتیبانی فنر متغیر پتروشیمی یک محصول پشتیبانی الاستیک خط لوله است که منحصراً برای کارخانه های پتروشیمی طراحی شده است. جابجایی عمودی ناشی از انبساط و انقباض حرارتی خط لوله را از طریق تغییر شکل الاستیک فنرها جذب می کند، در حالی که به طور یکنواخت بارهای خط لوله را به سازه های عمرانی منتقل می کند.

خط لوله Yangzhou Tianshun در سال 2012 وارد حوزه پشتیبانی خط لوله پتروشیمی شد. در طول 14 سال گذشته، ما بیش از 1.2 میلیون مجموعه از محصولات را به بیش از 280 پروژه پالایش، اتیلن و LNG در سراسر جهان عرضه کرده‌ایم که عملکرد محصول تا 12 سال با شرایط کاری واقعی تأیید شده است.

مشخصات فنی محصول

جدول مشخصات آویز فنری متغیر	مثال
نوع آویز / پیکربندی	نوع A، B، C، D، E، F، G
اندازه فنر / شماره	شماره 0 - شماره 22
محدوده سفر	30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر
بار عملیاتی	0.2 کیلونیوتن - 400 کیلونیوتن
بار نصب شده (بار سرد)	kN / kgf
بار عملیاتی (بار داغ)	kN / kgf
جهت حرکت	رو به بالا / پایین
تغییرپذیری (%)	≤ 25٪ (استاندارد)
درمان سطحی	Hot Dip Galv/ Painted
مصالح مسکن	فولاد کربنی (Q235/Q355)

تطبیق مواد درجه بندی شده و سیستم ساخت دقیق

راه حل سازگاری مواد سه سطحی

بر اساس درجه خوردگی و شرایط دمایی شرایط مختلف کاری، ما یک سیستم مواد درجه بندی شده برای پشتیبانی فنر متغیر پتروشیمی ایجاد کرده ایم تا از مهندسی بیش از حد یا عملکرد ناکافی جلوگیری شود:

▶ درجه پایه: محفظه Q345B + فنر 60Si2MnA، مناسب برای خطوط لوله با دمای معمولی بدون خوردگی قوی

▶ درجه پیشرفته: محفظه فولادی ضد زنگ 304 + فنر 50 CrVA با عملیات گالوانیزه گرم، مناسب برای خوردگی متوسط ​​و خطوط لوله زیر 300 درجه سانتیگراد

▶  گرید ویژه: 316 لیتر / محفظه هاستلویی + فنر آلیاژی با دمای بالا مبتنی بر نیکل، مناسب برای خوردگی قوی، دمای بالا 550 درجه سانتیگراد یا شرایط دمای پایین -196 درجه سانتیگراد

کلید کنترل فرآیند تولید

همه محصولات از فرآیندهای استاندارد تولید CNC با قابلیت ردیابی 100% برای رویه های اصلی استفاده می کنند:

▶ سیم پیچ فنر: با استفاده از دستگاه های فنر CNC وارداتی آلمانی، خطاهای گام و قطر فنر در 0.1 میلی متر کنترل می شود.

▶   درمان حرارتی: اتخاذ روش خاموش کردن خلاء + سه فرآیند تمپر برای از بین بردن کامل استرس داخلی فنر، بهبود مقاومت در برابر خستگی تا 60٪

▶  جوشکاری: با استفاده از جوشکاری با قوس آرگون، با آزمایش نفوذ 100 درصد روی جوش ها برای اطمینان از عدم وجود تخلخل، ترک یا سایر عیوب

▶  تصفیه سطح: سه فرآیند زنگ زدایی سندبلاست + پرایمر غنی از روی اپوکسی + روکش فلوروکربن، با ضخامت پوشش کلی ≥120μm

تفاوت های اصلی با پشتیبانی های همه منظوره

بعد مقایسه	پشتیبانی از فنر متغیر همه منظوره	پشتیبانی فنر متغیر پتروشیمی
عمر ضد خوردگی	رنگ معمولی 1-2 سال	ضد خوردگی سه لایه، ≥10 سال
عملکرد ضد انفجار	بدون طراحی ضد انفجار	مطابق با استانداردهای ضد انفجار ATEX، بدون خطر جرقه
پوشش بازرسی	بازرسی نمونه، نرخ نمونه برداری 5 درصد	100٪ بازرسی کامل، هر واحد با گزارش تست همراه است
زندگی خستگی	50000-80000 چرخه	≥150000 چرخه، نیازهای عملیات طولانی مدت را برآورده می کند
انتخاب مواد	جنس فولاد تک کربنی	سیستم مواد سه سطحی که دقیقاً با شرایط کار سازگار است

سناریوهای کاربردی معمولی

پشتیبانی فنر متغیر پتروشیمی به طور گسترده در تاسیسات کلیدی در سراسر زنجیره صنعت پتروشیمی استفاده می شود:

▶ خطوط لوله انتقال نفت خام و فرآورده های نفتی در واحدهای تقطیر اتمسفر و خلاء

▶ نفت و گاز واکنش، خطوط لوله گردش کاتالیزور در واحدهای کراکینگ کاتالیستی سیال

▶ خطوط لوله گاز ترک خوردگی با دمای بالا و خطوط لوله اتیلن با دمای پایین در واحدهای کراکینگ اتیلن

▶ خطوط لوله هیدروژن و فرآورده های نفتی فشار قوی در واحدهای هیدروفینینگ

▶ خطوط لوله گاز طبیعی مایع و گاز BOG در پایانه‌های LNG

▶ خطوط لوله ورودی/خروجی و اطفاء حریق در مزارع مخازن نفت محصول

کنترل کیفیت کامل فرآیند

ما یک سیستم کیفیت حلقه بسته از طراحی تا خدمات پس از فروش ایجاد کرده ایم تا اطمینان حاصل کنیم که هر پشتیبانی فنر متغیر پتروشیمی با بالاترین استانداردهای ایمنی صنعت پتروشیمی مطابقت دارد:

هر محصول قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرد

پوشش های تست داخل خانه

بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT (در صورت لزوم)، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش. گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

توجه: تست داخلی تست شخص ثالث مورد تایید ILAC نیست

آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس اختیاری و نقل قول جداگانه در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT

تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

از جمله منحنی های بار-جابجایی.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزایای ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

آنچه ما را متمایز می کند

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-جابجایی ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

خدمات فنی انحصاری

▶  ارزیابی شرایط کاری رایگان و محاسبه انتخاب: ارائه تجزیه و تحلیل استرس حرفه‌ای و راه‌حل‌های انتخاب پشتیبانی/آویز بر اساس پارامترهای خط لوله و شرایط کاری

▶ سفارشی‌سازی محصول غیراستاندارد: خدمات طراحی یک به یک برای بار، جابجایی یا فضای نصب خاص مورد نیاز

▶  راهنمای نصب در محل: اعزام مهندسان خبره برای راهنمایی نصب و راه اندازی در محل

▶  سرویس بازرسی منظم: ارائه خدمات بازرسی و نگهداری فصلی برای مشتریان همکاری سالانه

▶  پاسخ قطعات یدکی اضطراری: ایجاد یک انبار اختصاصی قطعات یدکی برای اطمینان از ارسال قطعات یدکی اضطراری ظرف 24 ساعت

سوالات متداول (سؤالات متداول)

س: آیا می توان پشتیبانی فنر متغیر پتروشیمی شما را با مواد خاص سفارشی کرد؟

ج: بله. علاوه بر سیستم استاندارد مواد سه سطحی، می‌توانیم با آلیاژهای ویژه مانند Hastelloy C276، Monel 400 و Inconel 625 سفارشی‌سازی‌هایی را برای انطباق با شرایط شدید مانند خوردگی قوی و دمای بسیار بالا ارائه دهیم. زمان تحویل محصولات مواد ویژه معمولاً 45-60 روز است، لطفاً برای جزئیات بیشتر با تیم فروش ما مشورت کنید.

س: آیا این محصول می تواند نیاز 3-5 سال مداوم بدون توقف کارخانجات پتروشیمی را برآورده کند؟

ج: بله. تکیه گاه های فنر متغیر پتروشیمی ما 150000 چرخه خستگی را پشت سر گذاشته اند و تا 12 سال به طور مداوم بدون شکست در شرایط کاری واقعی کار کرده اند. همه محصولات دارای ساختار ضد شل شدن دوگانه و طراحی کاملاً مهر و موم شده هستند که به طور موثر از شل شدن و خوردگی در حین کار جلوگیری می کند و به طور کامل نیازهای عملیات طولانی مدت را برآورده می کند.

س: چه اسناد بازرسی با هر محصول در هنگام حمل و نقل همراه است؟

پاسخ: هر محصول دارای اسناد گواهی کیفیت کامل است، از جمله: گواهی آزمایش مواد خام (MTC EN 10204 3.1)، گزارش تست بار فنری، گزارش بازرسی ابعادی و گواهی انطباق محصول. در صورت نیاز به بازرسی شخص ثالث توسط SGS، BV، TUV یا سایر موسسات، می‌توانیم آن را از قبل ترتیب دهیم و گزارش‌های مربوطه را صادر کنیم.
