اتصالات انبساط خط لوله اجزای انعطاف پذیری هستند که در سیستم های لوله کشی برای جذب تغییرات ابعادی ناشی از انبساط و انقباض حرارتی و همچنین برای کاهش لرزش، کاهش نویز و جبران ناهماهنگی جزئی نصب نصب می شوند. بدون اتصالات انبساط، رشد حرارتی در مسیرهای طولانی لوله باعث ایجاد استرس زیادی می شود که می تواند به پمپ ها، شیرها، نازل ها و خود لوله آسیب برساند.فناوری خط لوله یانگژو تیانشونسه خانواده اصلی اتصالات انبساط - دم فلزی، لاستیک و پارچه - را تولید می کند که هر کدام برای فشار، دما و شرایط محیطی خاص مهندسی شده اند.

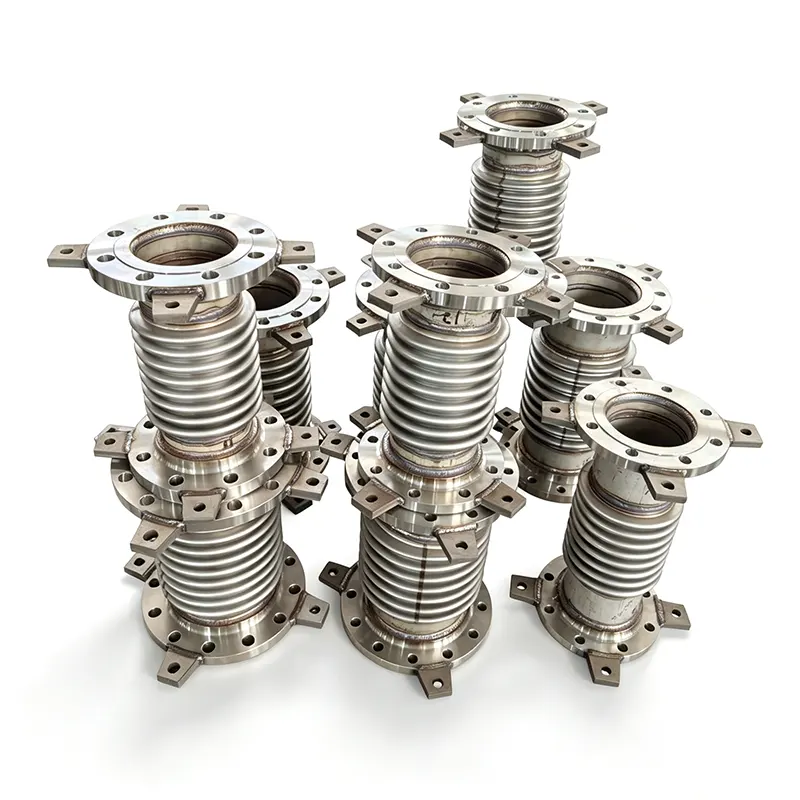

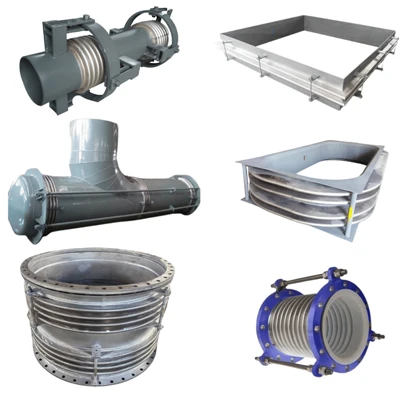

اتصالات انبساط فلزی، که به آن درزهای انبساط دمنده نیز می گویند، از یک یا چند عنصر پیچ خورده فولادی ضد زنگ همراه با اتصالات انتهایی مانند فلنج ها، انتهای جوش یا اتصالات رزوه ای ساخته می شوند. آنها برای سیستم های لوله کشی تحت فشار طراحی شده اند و می توانند حرکت محوری، جانبی و زاویه ای را به صورت جداگانه یا ترکیبی جذب کنند.
پیکربندیها از واحدهای تک محوری ساده گرفته تا طرحهای پیچیده، جهانی، لولایی و متعادل با فشار که حاوی رانش فشار هستند یا حرکت را به سطوح خاص محدود میکنند، متغیر است. دمها معمولاً از فولاد ضد زنگ 304، 321 یا 316L ساخته میشوند و گزینههای آلیاژی بالا مانند Inconel یا Hastelloy برای سرویسهای خورنده یا با دمای بالا در دسترس هستند. درجه بندی فشار بسته به قطر و تعداد لایه های دم، خلاء کامل را تا چند صد بار پوشش می دهد.
| مورد پارامتر | نمونه هایی از ارزش های مشترک |
| قطر اسمی (DN) | DN50 - DN3000 (ابعاد غیر استاندارد را می توان طبق نقشه ها تولید کرد.) |
| فشار طراحی (PN) | PN10، PN16، PN25، PN40 |
| دمای طراحی | -196 درجه سانتیگراد تا +800 درجه سانتیگراد |
| مواد دم | SS304، SS316L، Inconel 625 |
| نوع اتصال | فلنج، جوش |
| ظرفیت حرکت | محوری، جانبی، زاویه ای (mm/°) |
| زندگی خستگی | 1000، 3000، 5000 چرخه |
درزهای انبساط لاستیکی یک جایگزین سبک وزن و میرایی ارتعاش برای واحدهای فلزی برای کاربردهای کم فشار ارائه می دهند. ساخته شده از لاستیک مصنوعی تقویت شده مانند EPDM، NBR، نئوپرن، یا انواع PTFE، آنها حرکت حرارتی را جذب می کنند، نویز ناشی از ساختار را کاهش می دهند و ناهماهنگی بین لوله ها و تجهیزات را جبران می کنند. آنها به طور گسترده در تصفیه آب، تهویه مطبوع، ایستگاه های پمپاژ و خطوط انتقال مواد شیمیایی که مقاومت در برابر خوردگی و جذب ضربه اولویت دارند استفاده می شود.

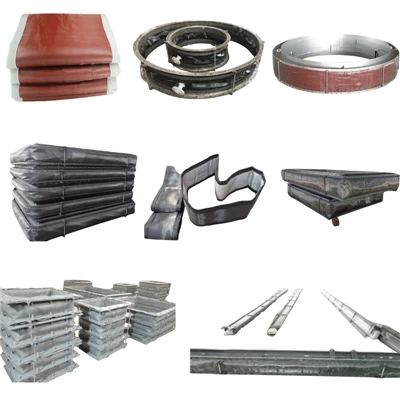

اتصالات انبساط پارچه ای یا غیرفلزی عمدتاً برای سیستم های کانال کشی کم فشار و گازهای دودکش طراحی شده اند که در دماهای بالا کار می کنند. آنها از چندین لایه پارچه های با دمای بالا، عایق و مواد آب بندی تشکیل شده اند که توسط فلز یا فولاد قاب شده اند. اتصالات پارچه ای که قادر به جذب مقادیر زیادی از حرکت محوری، جانبی و زاویه ای با نیروی واکنش بسیار کم هستند، در نیروگاه ها، تاسیسات تبدیل زباله به انرژی، کوره های سیمان و سیستم های اگزوز صنعتی که تا دمای 1000 درجه سانتیگراد و بالاتر با عایق بندی مناسب کار می کنند، رایج است.
| جدول پارامترها | نمونه هایی از ارزش های مشترک |
| دمای سرویس | 400-1000 درجه سانتیگراد |
| فشار عملیاتی | ± 50 کیلو پاسکال (فشار پایین) |
| نوع رسانه/گاز | گاز دودکش، هوای داغ، گاز خورنده |
| لایه های پارچه | PTFE، سیلیکون، فیبر سرامیکی |
| طول چهره به چهره | 200mm - 500mm (قابل تنظیم) |
| مواد قاب | کربن فولاد، Q235، SS304 |
محدوده اتصال انبساط ما قطرهای اسمی از DN25 (1 اینچ) تا DN4000 (160 اینچ) و بزرگتر را برای واحدهای پارچه سفارشی پوشش می دهد. ابعاد استاندارد رو در رو از هنجارهای رایج صنعت پیروی می کنند و طول های سفارشی، ظرفیت های حرکتی و پیکربندی های انتهایی به سفارش تولید می شوند. هر مفصل با قابلیت ردیابی کامل مواد از سیم پیچ تا مونتاژ نهایی، به صورت هیدرواستاتیک آزمایش شده و در چرخه آزمایش می شود.
همه اتصالات انبساط مطابق با استانداردهای بین المللی از جمله EJMA، ASME B31.1، ASME B31.3، EN 14917، و GB/T 12777 طراحی و تولید می شوند. ما همچنین دارای گواهینامه ISO 9001:2015 هستیم و می توانیم واحدهای دارای نشان CE را برای بازار اروپا عرضه کنیم.
ادغام با سیستم های پشتیبانی لوله
اتصالات انبساط تقریباً همیشه به عنوان بخشی از تجزیه و تحلیل انعطاف پذیری لوله کشی کامل مشخص می شوند، که در کنار تکیه گاه های فنری و تکیه گاه های لوله صلب برای کنترل حرکت و بار کار می کنند. در خطوط با رشد حرارتی عمودی قابل توجه، آویزهای فنری متغیر یا آویزهای فنری ثابت وزن لوله را حمل می کنند در حالی که درز انبساط جابجایی محوری و جانبی را جذب می کند. برای سیستمهایی که در معرض رویدادهای دینامیکی مانند چکش آبی یا بارگذاری لرزهای قرار دارند، اسنابرهای هیدرولیک اغلب به موازات درزهای انبساط نصب میشوند تا حرکت ناگهانی را مهار کنند و در عین حال امکان جابجایی حرارتی تدریجی را فراهم کنند.
مجموعه کامل محصولات ما همچنین شامل پایههای کفشک لولهای، پایههای لوله از پیش عایقشده برای خطوط برودتی و با دمای بالا، و طیف کاملی از آویزها و تکیهگاههای فنری است - به مشتریان این امکان را میدهد تا اتصالات انبساط و سختافزار پشتیبانی مرتبط با آنها را از یک سازنده تهیه کنند.
اتصالات انبساط تقریباً در تمام بخشهای صنعت فرآیند مشخص میشود: تولید برق (حرارتی، هستهای، تجدیدپذیر)، نفت و گاز (پالایشگاهها، خطوط لوله، پایانههای LNG)، تصفیه آب و فاضلاب، کارخانههای پتروشیمی و دارویی، معدن و فرآوری مواد معدنی، تولید مواد غذایی و آشامیدنی، گرمایش منطقهای و سیستمهای HVAC ساختمان.
هر مفصل انبساط قبل از حمل و نقل از تأسیسات تولیدی ما در جیانگسو، چین به مساحت 35000 متر مربع، تحت آزمایش فشار و بازرسی ابعادی قرار می گیرد. تیم مهندسی ما از مشتریان با محاسبات حرکت، راهنمایی انتخاب مواد و بررسی طراحی سفارشی پشتیبانی می کند. زمان تحویل استاندارد بسته به اندازه و پیچیدگی بین دو تا چهار هفته است و سفارشات عجله می توانند با توافق قبلی انجام شوند. ما با بیش از 14 سال تجربه در تامین قطعات خط لوله به بیش از 45 کشور، به پیمانکاران EPC، شرکت های مهندسی و کاربران نهایی در سراسر جهان خدمات ارائه می دهیم.
چه نوع اتصال انبساط را باید انتخاب کنم - فلز، لاستیک یا پارچه؟
بر اساس فشار، دما و رسانه انتخاب کنید. اتصالات دم فلزی فشار بالا و محدوده دمایی گسترده ای را تحمل می کنند و پیش فرض برای لوله کشی فرآیند هستند. اتصالات لاستیکی در میرایی ارتعاش و مقاومت در برابر خوردگی در آب و خدمات شیمیایی ملایم برتری دارند. اتصالات پارچه ای برای کانال کشی با قطر زیاد، فشار کم و دمای بالا مانند گازهای دودکش و سیستم های اگزوز استفاده می شود.
مفصل انبساط چه حرکاتی را می تواند جذب کند؟
بسته به طراحی، درزهای انبساط می توانند حرکت محوری (فشرده/کشش)، جانبی (افست عمودی) و زاویه ای (چرخشی) را به صورت جداگانه یا ترکیبی جذب کنند. واحدهای تک دم در درجه اول حرکت محوری را انجام می دهند، در حالی که طرح های جهانی، لولایی و گیمبال برای جابجایی جانبی و زاویه ای استفاده می شوند.
آیا هنگام نصب درز انبساط به پشتیبانی از فنر نیاز دارم؟
در بیشتر موارد، بله. اتصالات انبساط حرکت حرارتی را جذب می کنند اما برای حمل وزن لوله طراحی نشده اند. آویزهای فنری متغیر یا آویزهای فنری ثابت بار مرده لوله و محتویات را پشتیبانی می کنند و در عین حال اجازه می دهند درز انبساط آزادانه حرکت کند. انتخاب تکیه گاه مناسب بخشی از تجزیه و تحلیل کامل تنش لوله است.
درزهای انبساط شما از چه استانداردهایی پیروی می کنند؟
اتصالات انبساط فلزی ما بر اساس استانداردهای EJMA طراحی شده و مطابق با ASME B31.1، ASME B31.3، EN 14917، و GB/T 12777 است. واحدهای لاستیکی و پارچه از استانداردهای قابل اجرا ISO، EN و ASTM پیروی می کنند. علامت گذاری CE و بازرسی شخص ثالث در صورت درخواست در دسترس است.
عمر معمولی یک اتصال انبساط چیست؟
عمر سرویس به دما، فشار، چرخه حرکت، خوردگی رسانه و کیفیت نصب بستگی دارد. یک اتصال دم فلزی با اندازه مناسب و نصب شده معمولاً 10 تا 20 سال در خدمات صنعتی معمولی دوام می آورد. اتصالات لاستیکی و پارچه معمولاً طول عمر کمتری دارند و از اقلام سایش قابل تعویض در نظر گرفته می شوند. در صورت درخواست میتوانیم دادههای چرخه خستگی را برای طرحهای دمهای خاص ارائه کنیم.
