پشتیبانی دقیق فنر ثابت برای خط لوله با جابجایی زیاد با خروجی بار یکنواخت

برخی از خطوط کمی می بخشد. یک هدر آب خنک کننده می تواند 20٪ تغییر در نیروی پشتیبانی را بدون اینکه کسی متوجه شود تحمل کند. اما پس از آن خطوطی وجود دارند که هیچ چیز را نمی بخشند - لوله های ورودی توربین بخار، نازل های راکتور، خطوط مکش کمپرسور، سیم های دیگ بخار با انرژی بالا. در این موارد، حتی یک تغییر کوچک در نیروی عمودی می تواند فلنج را از تراز خارج کند یا نازل را اضافه بار کند. این زمانی است که از یک تکیه گاه فنر متغیر به یک تکیه گاه فنر ثابت می روید. درتیانشون، ما به مدت 14 سال در حال ساخت پشتیبان های فنری ثابت بوده ایم، و یاد گرفته ایم که هر پروژه حداقل تعداد انگشت شماری از مکان هایی دارد که در آنها غیرقابل مذاکره است.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

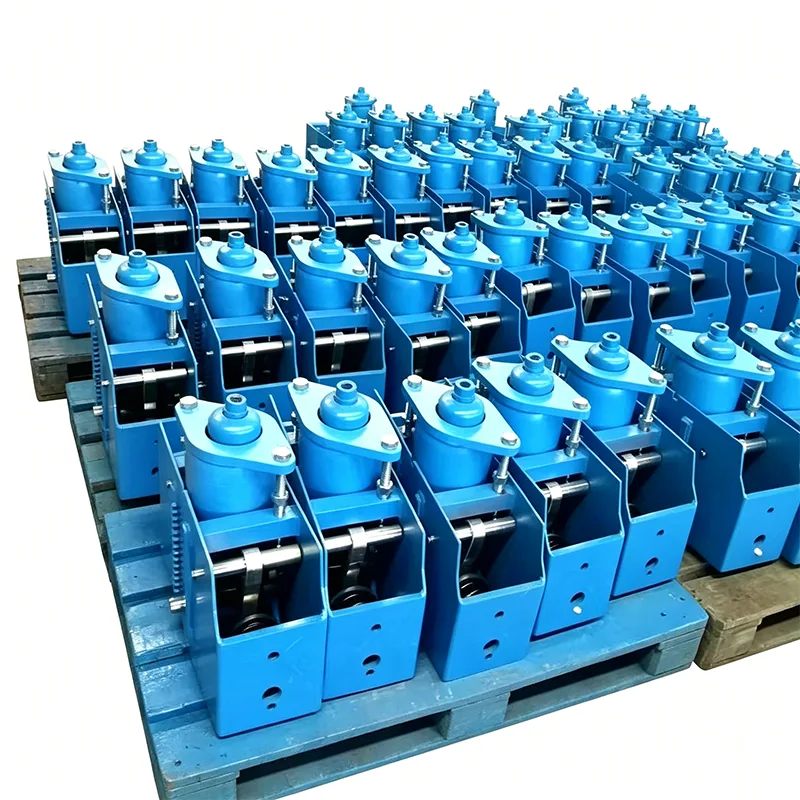

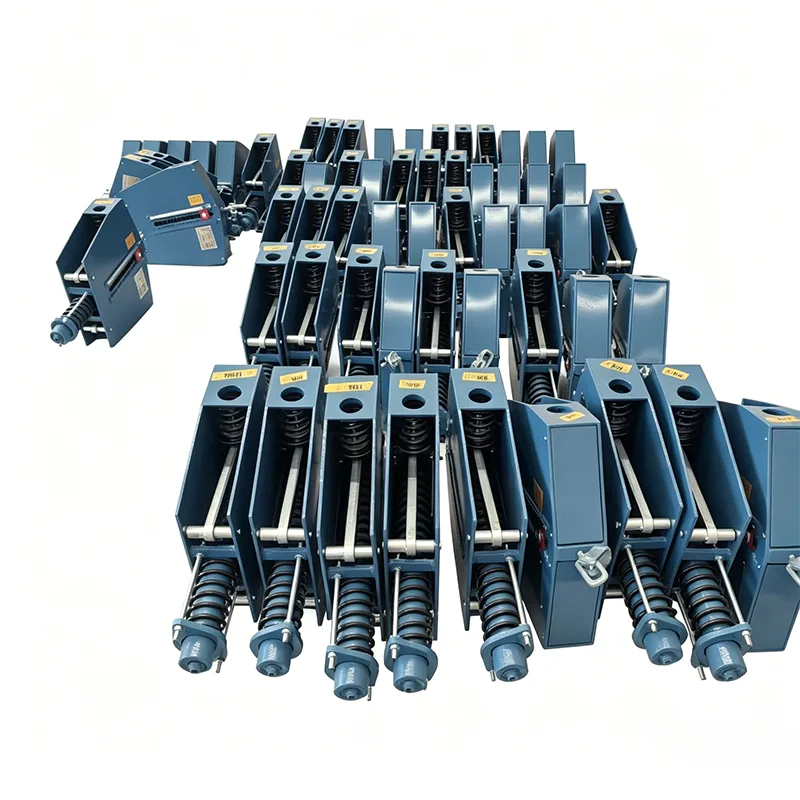

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

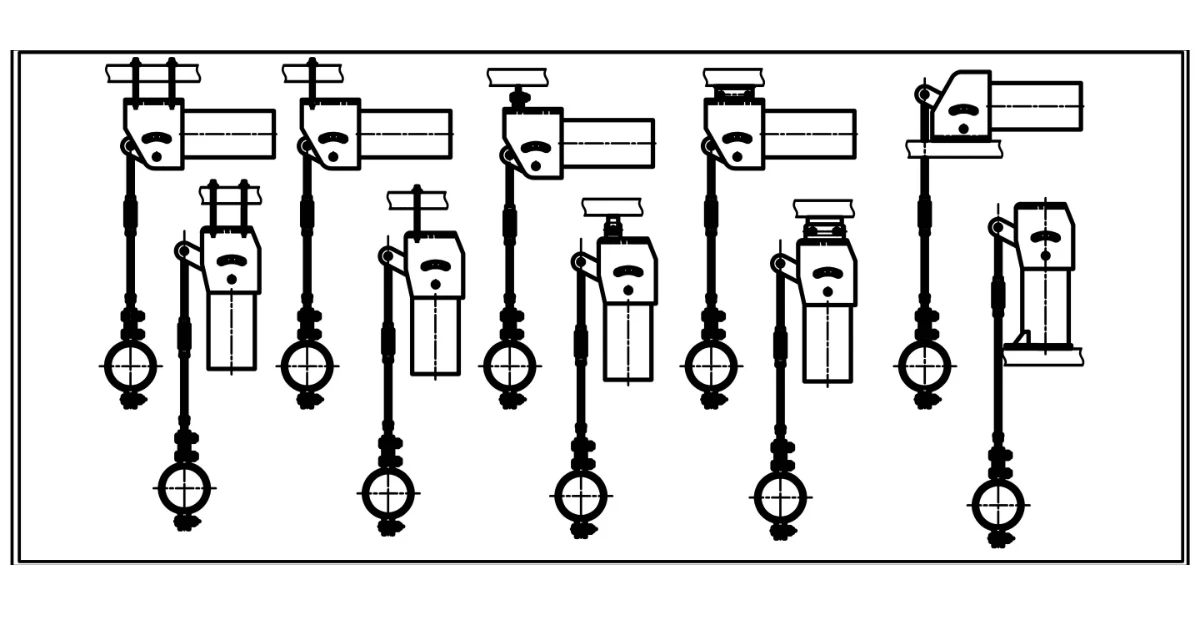

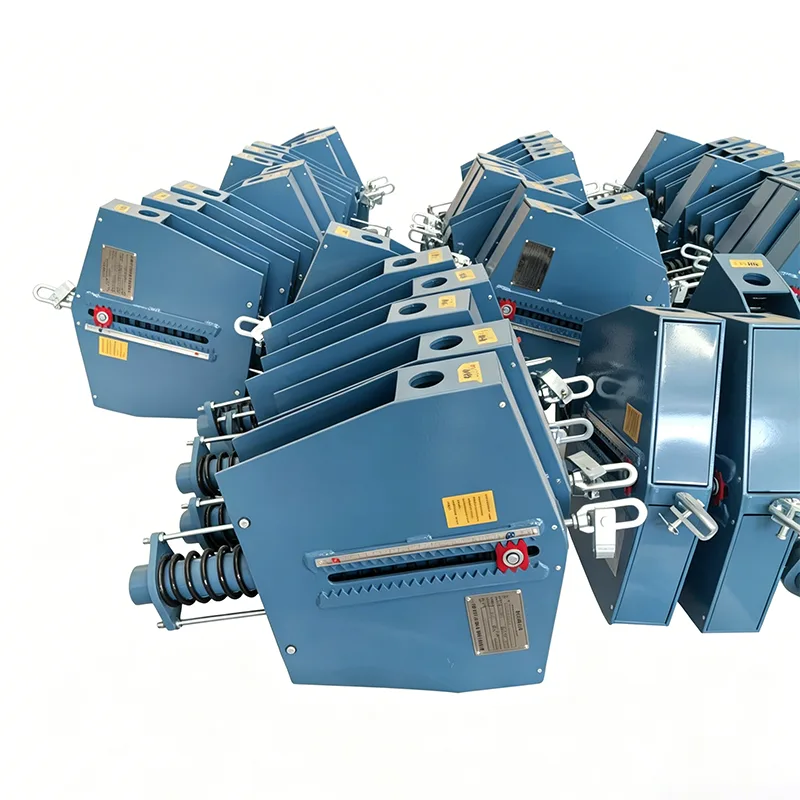

مکانیزم داخل یک تکیه گاه فنری ثابت به گونه ای طراحی شده است که نیروی نگهدارنده تقریباً مسطح را در محدوده کامل حرکت خود ارائه دهد. همانطور که لوله به سمت بالا یا پایین حرکت می کند - گاهی اوقات 200 میلی متر، گاهی اوقات بیشتر - بار روی نقطه پشتیبانی در یک نوار محکم باقی می ماند، معمولاً ± 5٪ یا بهتر. این امر از طریق آرایش اهرمی و سیم پیچ فنری، اغلب با میل لنگ زنگ یا مکانیزم بادامک، بسته به سری طراحی به دست می آید. ما هر دو نوع قاب افقی و عمودی را تولید می‌کنیم و می‌توانیم پاکت نصب و ابعاد را مطابق نقشه‌های پشتیبانی لوله موجود شما مطابقت دهیم.

جایی که پشتیبانی از فنر ثابت در یک سیستم پشتیبانی قرار می گیرد

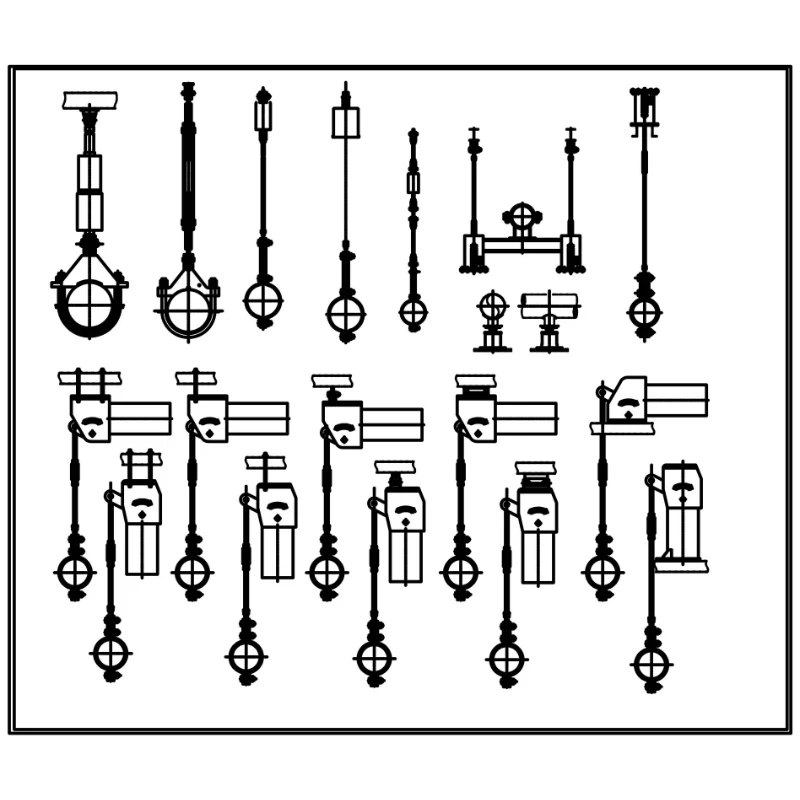

یک تکیه گاه ثابت بهار هرگز به تنهایی کار نمی کند. برای مثال، در یک خط بخار با دمای بالا، معمولاً می‌بینید که مجموعه فنر ثابت با هم کار می‌کند.کفش های لوله ایکه بار را پخش می کند وساپورت های لولهکه مهار جانبی را کنترل می کنند. در خطوط هوایی، همان مکانیزم فنر ثابت اغلب در a تعبیه شده استآویز فنریپیکربندی - فنر در یک محفظه نصب شده در بالا قرار دارد و یک میله قطره ای به لوله زیر متصل می شود. هنگامی که خط نیاز به عایق حرارتی تا نقطه پشتیبانی دارد، ما اغلب فنر ثابت را با یک تکیه گاه لوله از پیش عایق شده جفت می کنیم تا عایق مداوم بماند و از اتلاف گرما یا تراکم در گیره جلوگیری شود. حتی اگر فنر خود جزء با مشخصات بالا باشد، کل سیستم تنها در صورتی کار می کند که تکیه گاه های مجاور به درستی طراحی شده باشند.

مشخصات فنی محصول

استانداردهایی که دنبال می کنیم

ANSI/MSS SP-58 و SP-69 برای طراحی و ساخت

ASME B31.3 برای کاربردهای لوله کشی فرآیند

GB/T 17116

همچنین بر اساس DIN، JIS، یا دیتاشیت های خاص مشتری ساخته شده است

سیستم کیفیت کارخانه ما دارای گواهی ISO 9001:2015 است. بازرسی شخص ثالث برای الزامات ASME، API یا PED در دسترس است.

سوالاتی که مشتریان می پرسند

Q1: چگونه می توانم بفهمم که آیا واقعاً به یک پشتیبانی فنر ثابت نیاز دارم یا یک متغیر متغییر نیاز دارد؟

گزارش استرس لوله خود را بررسی کنید. اگر تغییرات بار مجاز در آن نقطه پشتیبانی کمتر از 6 تا 8 درصد بار گرم باشد، شما در قلمرو ثابت بهار هستید. اگر محدودیت بار نازل در تجهیزات متصل بسیار تنگ است، همان چیزی است. در صورت شک، ایزومتریک تنش را برای ما ارسال کنید و ما به شما کمک خواهیم کرد تا تصمیم بگیرید - بدون هزینه.

Q2: آیا می توانید ابعاد یک تکیه گاه فنری ثابت موجود را که در حال جایگزینی آن هستیم مطابقت دهید؟

بله، ما به طور منظم مهندسی معکوس و جایگزینی برای واحدهای قدیمی می سازیم. اطلاعات پلاک قدیمی، ابعاد کلی، بار و نیازهای سفر را برای ما ارسال کنید. ما یک واحد جدید می سازیم که با همان الگوی پیچ و ارتفاعات اتصال متناسب باشد.

Q3: بزرگترین پشتیبانی ثابت فنری که ساخته اید چیست؟

ما واحدهایی با ظرفیت بار بیش از 40 تن و برد سفر 350 میلی متر عرضه کرده ایم. اینها برای لوله کشی بخار اصلی دیواره سنگین در یک نیروگاه بود. در صورت نیاز می‌توانیم بزرگ‌تر شویم، اما در نقطه‌ای معین بحث در مورد اینکه آیا چندین واحد کوچک‌تر یا یک ترتیب پشتیبانی متفاوت عملی‌تر است، منطقی است.

Q4: چگونه یک پشتیبانی ثابت فنر را قبل از حمل و نقل آزمایش می کنید؟

ما دستگاه را روی یک قاب آزمایشی سوار می‌کنیم، آن را روی بار مشخص شده تنظیم می‌کنیم و در طول مسیر کامل چندین بار در حالی که بار را در موقعیت‌های مختلف ثبت می‌کنیم، چرخه می‌زنیم. تغییرات بار باید در محدوده تحمل تضمین شده قرار گیرد، معمولاً ± 5%. منحنی بار-انحراف واقعی را رسم می کنیم و آن را در گزارش آزمایش قرار می دهیم. ترازو مسافرتی کالیبره شده و پین های قفلی برای حمل و نقل تعبیه شده است.

Q5: آیا می توانید آنها را در فولاد ضد زنگ برای محیط های دریایی یا خورنده بسازید؟

بله. ما تکیه گاه های کامل فنر ثابت را در فولاد ضد زنگ 304 و 316 برای سکوهای دریایی و پایانه های LNG ساحلی ساخته ایم. ما همچنین بسته به محیط نصب، سیستم‌های رنگ ویژه - پوشش‌های دریایی دریایی، پرایمرهای غنی از روی با دمای بالا را ارائه می‌کنیم.

Q6: زمان سرب برای سفارش پشتیبانی ثابت بهار چقدر است؟

مجموعه‌های فنری ثابت سفارشی معمولاً در 35 تا 45 روز پس از تأیید سفارش ارسال می‌شوند. اگر چندین واحد با پارامترهای طراحی یکسان دارید، می‌توانیم برنامه را به صورت دسته‌ای تولید و کوتاه کنیم. تعویض اضطراری برای یک واحد خراب گاهی اوقات می تواند به 20 تا 25 روز تسریع شود - در مورد جدول زمانی خود با ما صحبت کنید.

تست و مستندسازی

پشتیبان های فنری ثابت کارخانه ما را با یک بسته اسنادی ترک می کنند که شامل موارد زیر است:

گزارش تست بار با منحنی انحراف بار واقعی

گزارش بازرسی ابعادی

گواهی مواد (EN 10204 3.1)

سوابق صلاحیت روش جوش (در صورت وجود)

دستورالعمل های نصب و نگهداری

عکس های واحد تمام شده با شماره سریال قابل مشاهده است

ما همچنین می توانیم برای بازرسی شخص ثالث مستقل در طول آزمایش ترتیب دهیم. SGS، BV، و TÜV همگی شاهد آزمایش‌هایی در تاسیسات یانگژو بوده‌اند.

سفارشی سازی که ما انجام می دهیم

هیچ دو کاربرد ثابت فنر دقیقاً شبیه هم نیستند. در طول سال ها، ما سفارشی کرده ایم:

جهت قاب (کف نصب شده، دیواری، سقفی، معکوس)

طول سفر و مراحل بار غیر استاندارد

طرح های فنر دوگانه برای بارهای بسیار سنگین در یک قاب فشرده

میرایی هیدرولیک داخلی برای مکان های لرزه ای یا با ارتعاش بالا

نشانگر موقعیت با قابلیت خواندن از راه دور

فنرهای با دمای بالا برای خطوط بخار که بالای 450 درجه سانتیگراد کار می کنند

شما بارهای لوله‌کشی و محدودیت‌های مکانی را فراهم می‌کنید، و ما یک تکیه‌گاه فنری ثابت را مهندسی می‌کنیم که مستقیماً به داخل پیچ می‌شود.

یادداشت های دنیای واقعی از تیم مهندسی ما

چند نکته عملی که از پروژه های سراسر جهان آموخته ایم:

هنگامی که یک تکیه گاه فنر ثابت را مشخص می کنید، فولاد نگهدارنده را نیز بررسی کنید. یک واحد فنر ثابت خود ممکن است سنگین باشد - گاهی اوقات بیش از یک تن - و تیر ساختاری که روی آن قرار دارد باید آن را به اضافه بار لوله تحمل کند.

همیشه پین ​​های قفل را برای حمل و نقل مشخص کنید. بدون آنها، فنر می تواند در طول حمل و نقل حرکت کند و مقیاس می تواند تغییر کند. پین‌های ما به رنگ قرمز روشن هستند تا خدمه سایت نتوانند آنها را در حین نصب از دست بدهند.

اگر دستگاه در فضای باز در محیط گرد و غبار یا شنی نصب می شود، بوش های محوری مهر و موم شده یا اتصالات گریس را در نظر بگیرید. کثیفی در مکانیسم اهرمی یکی از معدود مواردی است که می تواند باعث قطع فنر ثابت شود.

در کارهای جایگزین، قبل از ساخت، جهت سفر و فضای موجود را بررسی کنید. ما مواردی را دیده‌ایم که واحد اصلی در گوشه‌ای تنگ فشرده شده بود و واحد جدید به یک قاب کمی متفاوت برای قرار گرفتن نیاز داشت.

چرا تیانشون برای پشتیبانی از فنر ثابت؟

تکیه گاه های فنر ثابت انتهایی با دقت بالا در دنیای پشتیبانی لوله است. شما نمی توانید از عهده این کار برآیید، زیرا تجهیزات متصل معمولاً گران ترین چیز در طرح هستند. ما این واحدها را با این درک می‌سازیم که شخصی قرار است آن‌ها را در ساعت 3 صبح هنگام راه‌اندازی کارخانه راه‌اندازی کند و آنها باید برای اولین بار کار کنند.

فنرهای ثابت ما امروز در بلوک های قدرت سیکل ترکیبی، واحدهای نفت خام پالایشگاه، خطوط خاموش کردن کراکر اتیلن و لوله کشی جعبه سرد LNG در حال اجرا هستند. هر یک از آنها در کارخانه یانگژو خودمان تولید شد، توسط تیم ما آزمایش شد و با اسناد کامل ارسال شد. ما محصول شخص دیگری را دوباره بسته بندی نمی کنیم - ما آنها را خودمان می سازیم.

اگر پروژه شما شامل تکیه گاه های ثابت فنر، آویز فنری، یا کفش های لوله از پیش عایق شده است، لیست پشتیبانی یا داده های بار را برای ما ارسال کنید. ما یک نقل قول مستقیم کارخانه، با برگه داده انتخاب و برنامه تحویل تکمیل می کنیم. همچنین می‌توانید از خط تولید ما دیدن کنید و ببینید که چگونه این واحدها را قبل از خروج از مغازه می‌سازیم و آزمایش می‌کنیم.
