آویز فنری ثابت با ظرفیت بالا

یانگژو تیانشون از سال 2012 تکیه گاه های فنر بار ثابت را طراحی و تولید کرده است. آویزهای پر بار ما که بارهای طراحی تا 500 کیلو نیوتن را پوشش می دهند و فراتر از آن قابل تنظیم هستند، در تاسیسات 35000 متر مربعی ساخته شده اند که بیش از 100 پرسنل واجد شرایط آن کار می کنند. هر واحد از پیش تعیین شده، تست شده و با مستندات کامل به پروژه های بیش از 45 کشور ارسال می شود.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

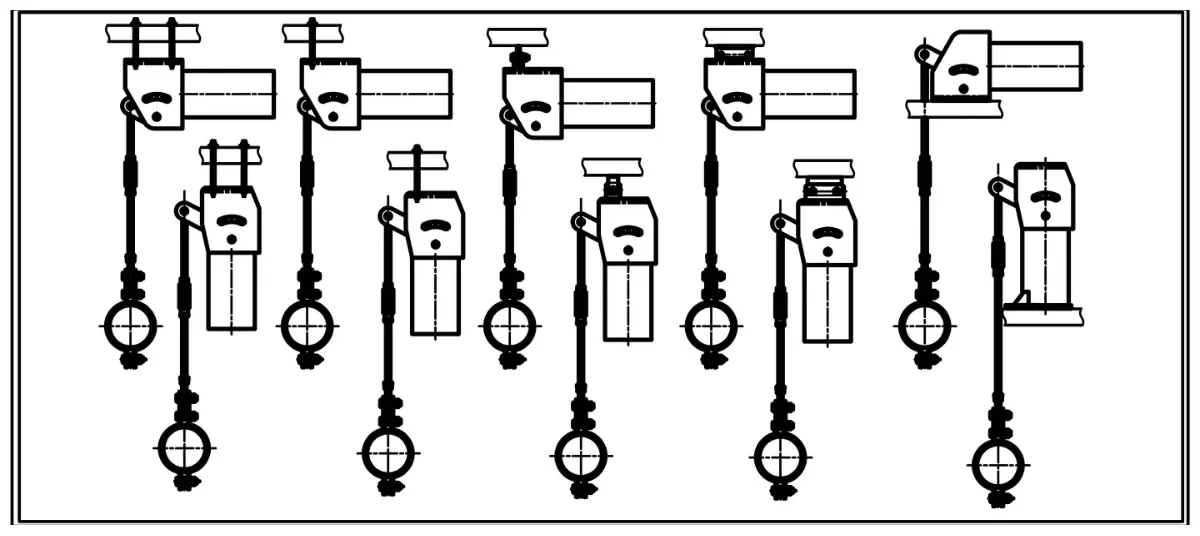

نمای کلی فنی

ما بین استانداردهای ملی تبدیل می کنیم به شرطی که پارامترها از نظر فنی سازگار باشند. هنگامی که بارهای طراحی و سفر در محدوده استاندارد انتخاب شده قرار می گیرند، هیچ فاکتور اصلاحی اعمال نمی شود.

چرا بار ثابت در پشتیبانی لوله با بار بالا اهمیت دارد

هنگامی که یک آویز فنری ثابت با بار بالا به دلیل انبساط حرارتی، جابجایی عمودی زیادی را تجربه می کند، یک تکیه گاه فنر متغیر نیروی مقاومت خود را با فشرده شدن یا گسترش فنر تغییر می دهد. این تغییر بار می تواند تنش ناخواسته را به دیواره لوله، تجهیزات متصل و تکیه گاه های مجاور منتقل کند. آویز فنری ثابت این مشکل را با ارائه یک نیروی نگهدارنده تقریباً بدون تغییر از موقعیت سرد به موقعیت عملیاتی گرم و در هر نقطه بین آن برطرف می کند.

این مکانیسم از یک فنر فشاری استفاده می کند که از طریق میل لنگ و مجموعه شاتون عمل می کند. هندسه طوری چیده شده است که گشتاور فنر در اطراف محور اصلی با گشتاور بار در هر نقطه از حرکت برابر است. نتیجه یک نیروی پشتیبانی است که بدون توجه به اینکه لوله تا چه اندازه به صورت عمودی حرکت می کند، در یک نوار انحراف باریک باقی می ماند.

ویژگی های طراحی که قابلیت اطمینان بار بالا را ممکن می کند

ظرفیت بار قوی با انحراف کم

مدل های استاندارد بارهای عملیاتی از 0.1 کیلو نیوتن تا 500 کیلو نیوتن را پوشش می دهند. برای بارهای بیش از 500 کیلونیوتن، ما پشتیبانی های سفارشی را در برابر نقشه ها و مشخصات مشتری مهندسی می کنیم. انحراف بار تا 5±% از مقدار نام‌گذاری شده به عنوان استاندارد نگه داشته می‌شود، با گزینه‌ای با دقت بالا که به 3±% می‌رسد. این تلورانس محکم قبل از ارسال روی میز کالیبراسیون ما تأیید می شود.

ساختار پایدار برای سفرهای عمودی سنگین

محفظه به عنوان یک محفظه محافظ عمل می کند و نخاله های ساختمانی و آلودگی محل را از چشمه و اتصال دور نگه می دارد. مسیرهای استاندارد 50 میلی‌متری، 100 میلی‌متری، 200 میلی‌متری و 400 میلی‌متری در دسترس هستند، و سفرهای واقعی تا 600 میلی‌متر زمانی که طرح لوله‌کشی آن را ایجاب می‌کند، قابل ارائه است. توقف‌های حد سفر بالا و پایین برای جلوگیری از سفر بیش از حد در هر جهت یکپارچه شده‌اند، و یک مقیاس سفر قابل مشاهده به تیم‌های نصب اجازه می‌دهد موقعیت را در هر زمان تایید کنند.

مواد فنری برای عمر خستگی طولانی انتخاب شده اند

سیم پیچ های فنری از فولاد 60Si2Mn یا 50CrVA پیچیده شده اند که هر دو به دلیل استحکام خستگی بالا و عملکرد ثابت در طول سال ها چرخه حرارتی انتخاب شده اند. ترکیبی از مواد خوب و فرآیندهای کویلینگ کنترل شده، خروجی بار پایدار و فواصل خدمات طولانی مورد انتظار در نیروگاه ها و نیروگاه ها را پشتیبانی می کند.

میدان قابل تنظیم بدون حدس و گمان

یک پیچ تنظیم بار اجازه می دهد تا نیروی پشتیبانی در محل به خوبی تنظیم شود. چرخاندن پیچ در جهت مشخص شده، بار را با افزایش 2% افزایش یا کاهش می دهد، با محدوده تنظیم کلی 10% تا ± 20% بسته به مدل. یک صفحه در مجاورت پیچ تنظیم را مستقیماً می خواند، بنابراین نصب کننده می تواند بدون برداشتن دستگاه یا استفاده از لودسل خارجی، تنظیمات مورد نیاز را شماره گیری کند.

پین های از پیش تعیین شده ای که نصب و آزمایش هیدرولیک را ساده می کند

هر آویز فنری ثابت با پین های از پیش تنظیم شده قرمز که روی موقعیت نصب سرد مشخص شده توسط مشتری تنظیم شده است، کارخانه را ترک می کند. پین‌ها مکانیسم را قفل می‌کنند تا سیستم لوله‌کشی را بتوان بدون انحراف بیشتر مجموعه فنر، آزمایش هیدرواستاتیک یا شیمیایی تمیز کرد. پین های استاندارد ما به گونه ای طراحی شده اند که تا دو برابر بار عملیاتی نامی را در طول آزمایش نگه دارند. اگر بارهای آزمایشی بالاتری پیش بینی شود، پس از اطلاع در مرحله سفارش، مونتاژ پین را تقویت می کنیم. قبل از راه اندازی سیستم، پین ها باید برداشته شوند.

کنترل کیفیت و قابلیت ردیابی

سیستم کیفیت ما دارای گواهی ISO 9001:2015 است. هر آویز فنری ثابت مونتاژ می شود و برای بار مشخص شده توسط مشتری و حرکت آن روی یک پایه تست کالیبره شده تنظیم می شود. ما بار را در موقعیت های متعدد در سراسر سکته مغزی ثبت می کنیم تا تأیید کنیم که انحراف در محدوده تحمل مشخص شده باقی می ماند. این سوابق تست حفظ می شود و می توان آن را همراه با محموله تهیه کرد.

گواهینامه های مواد برای سیم پیچ های فنری، فولاد ساختاری و بست ها در آسیاب قابل ردیابی است. برای پروژه‌هایی که نیاز به انطباق با ASME B31.1، B31.3، EN 13480 یا سایر کدهای بین‌المللی دارند، ما بسته‌های مستندات لازم را ارائه می‌کنیم، از جمله شرایط فرآیند جوش و گزارش‌های NDT در صورت لزوم.

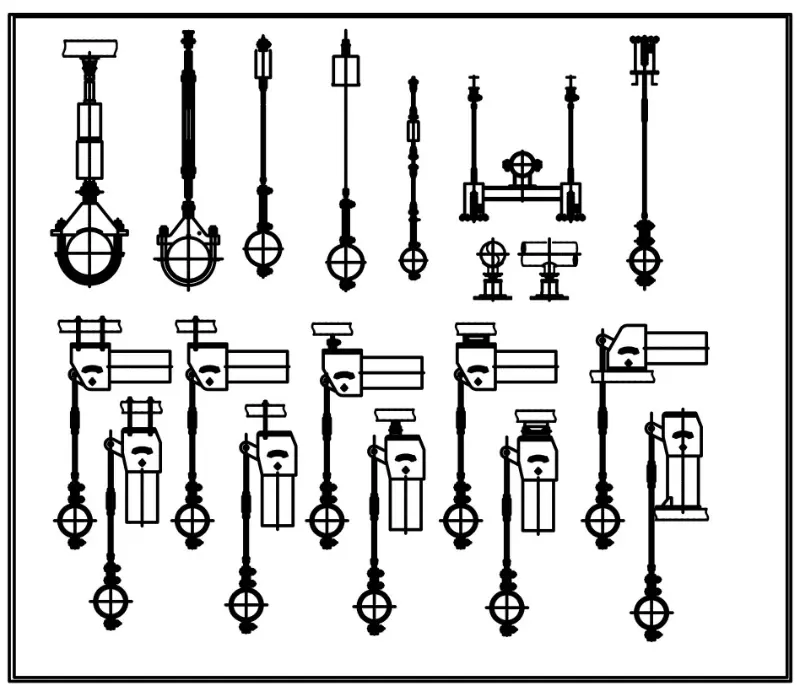

جاهایی که آویزهای فنری ثابت با ظرفیت بالا استفاده می شود

این تکیه گاه ها در هر جایی نصب می شوند که یک سیستم لوله جابجایی عمودی زیادی ببیند و نتواند نیروهای پشتیبانی تغییر را تحمل کند. تاسیسات معمولی شامل خطوط بخار اصلی در نیروگاه های حرارتی و هسته ای، لوله کشی گرم مجدد، افزایش دهنده آب تغذیه دیگ بخار، و لوله کشی فرآیند با دمای بالا در پالایشگاه ها و کارخانه های شیمیایی است. در هر مورد، آویز بار تقریباً ثابتی را از سرد به گرم نگه می دارد و از انتقال استرس ناخواسته به اتصالات توربین، نازل های کشتی و سایر تجهیزات حساس جلوگیری می کند.

سوالات متداول

آویز فنری ثابت چه تفاوتی با تکیه گاه فنری متغیر دارد؟

یک تکیه گاه فنر متغیر با انحراف فنر بار خود را تغییر می دهد، به این معنی که لوله در حالت سرد و گرم نیروی متفاوتی را احساس می کند. یک آویز فنری ثابت به گونه ای طراحی شده است که نیروی پشتیبانی در تمام طول حرکت تقریباً یکسان باقی بماند. این مانع از تغییر بار از انتقال تنش به سیستم لوله می شود، که به ویژه در خطوط بحرانی با حرکت عمودی زیاد مهم است.

آیا تیانشون می تواند آویزهایی با توان بالای 500 کیلو نیوتن تولید کند؟

بله. ما پشتیبانی های با ظرفیت بالا را به عنوان سفارشات مهندسی شده سفارشی در نظر می گیریم. می توانید نقشه های طراحی را برای ما ارسال کنید یا بار، سفر، اتصالات انتهایی و کد قابل اجرا را مشخص کنید. تیم مهندسی ما آویز را بر اساس آن طراحی می کند و نقشه های تایید را قبل از ساخت ارائه می دهد.

هدف از پین های از پیش تعیین شده قرمز چیست و چه زمانی باید حذف شوند؟

پین های از پیش تعیین شده آویز را در محل نصب سرد قفل می کنند. آنها مکانیسم را سفت نگه می دارند تا سیستم لوله را بدون حرکت فنر پر، آزمایش هیدرولیک یا شیمیایی تمیز کنند. پین ها باید تنها پس از اتمام تمام تست ها و قبل از راه اندازی سیستم برای عملکرد عادی برداشته شوند. گذاشتن آنها در جای خود در حین کار از عملکرد آویز جلوگیری می کند.

با چه استانداردهای بین المللی می توانید کار کنید؟

ما به طور معمول آویزهای فنری ثابت را به GB/T 17116.1، NB/T 47039، MSS SP-58، ASME B31.1/B31.3، EN 13480-3، VGB-R 510 L، و JIS B 8501 عرضه می کنیم.

آیا می توان روکش مسکن را برای محیط های خورنده یا فراساحلی سازگار کرد؟

روکش استاندارد ما گالوانیزه گرم و رنگ آمیزی اپوکسی است. برای اتمسفرهای بسیار خورنده می‌توانیم از سیستم‌های پوشش تخصصی استفاده کنیم یا محفظه را از فولاد ضد زنگ بسازیم. لطفا شرایط محیطی را با استعلام خود مشخص کنید تا بتوانیم یک سیستم حفاظتی مناسب را پیشنهاد کنیم.

شرایط پرداخت و زمان های معمول تحویل شما چیست؟

ما پرداخت را با انتقال سیمی می پذیریم. زمان تحویل به مقدار سفارش و پیچیدگی تنظیمات سفارشی بستگی دارد، اما آویزهای فنری ثابت معمولاً می توانند در عرض چهار تا شش هفته پس از تأیید سفارش ساخته و از پیش تنظیم شوند. تحویل سریع می تواند در طول مذاکره قرارداد مورد بحث و توافق قرار گیرد.

کار با تیانشون

هنگامی که در مورد آویز فنری ثابت با بار بالا سؤال می کنید، یک مدیر حساب اختصاصی به شما منصوب می شود که طراحی پشتیبانی لوله را درک می کند، نه فقط شرایط تجاری. تیم مهندسی ما الزامات استاندارد بار، سفر و لوله کشی شما را بررسی می کند و در عرض 24 ساعت با یک پیشنهاد فنی پاسخ می دهد. پیکربندی‌های سفارشی - سفرهای غیر استاندارد، دامنه‌های دمایی طولانی، مواد ویژه یا اسناد خاص پروژه - به عنوان بخشی از محدوده عادی عرضه ما استفاده می‌شوند.

پس از تحویل، ما راهنمایی های نصب، دستورالعمل های حذف پین از پیش تعیین شده و توصیه های تعمیر و نگهداری را ارائه می دهیم. بیش از 70٪ از کسب و کار ما از سفارشات مکرر مشتریانی است که به پشتیبانی ما برای عملکرد قابل پیش بینی چرخه به چرخه وابسته هستند.

شرکت فناوری خط لوله Yangzhou Tianshun Pipeline Co., Ltd.

تسهیلات 35000 متر مربع، جیانگ سو، چین - صادرات به بیش از 45 کشور.

آویزهای فنری ثابت که بار را ثابت نگه می‌دارند تا لوله هیچ شگفتی‌ای را مشاهده نکند.
