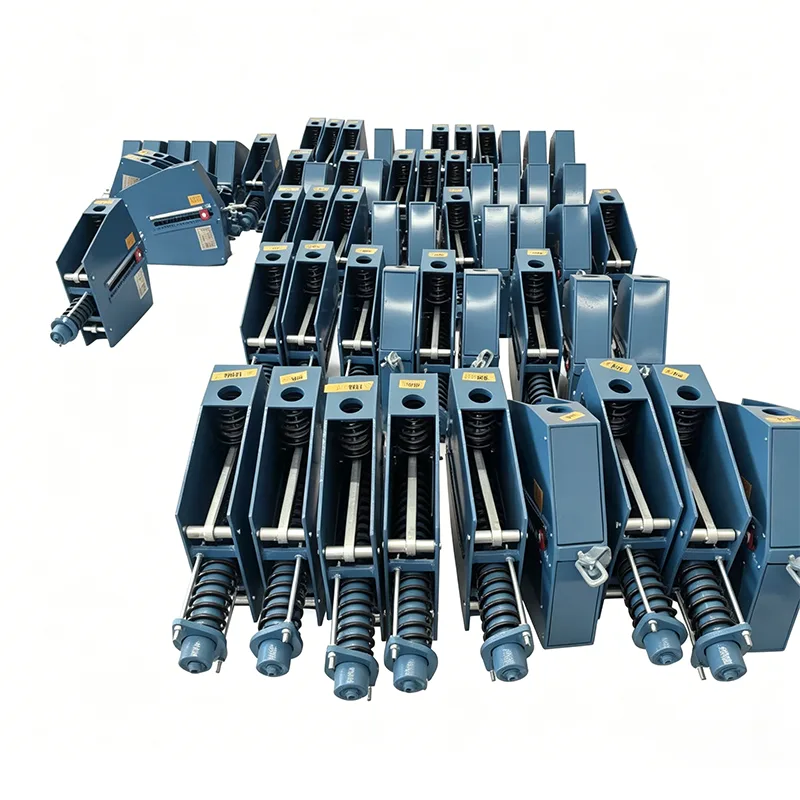

هنگامی که خطوط لوله جابجایی عمودی زیادی را تجربه می کنند (بیش از 100 میلی متر) و به شدت به تغییرات بار حساس هستند، نرخ تغییر بار (≤25٪) تکیه گاه های فنر متغیر معمولی می تواند منجر به تنش بیش از حد خط لوله، آسیب رابط تجهیزات و حتی پارگی خط لوله شود. تکیه گاه فنر ثابت عمودی نیروی نگهدارنده تقریباً ثابت (نرخ تغییرات بار ≤5٪) را در کل حرکت کاری بر اساس اصل تعادل لحظه ای فراهم می کند و چالش کنترل تنش را برای خطوط لوله با جابجایی بزرگ به طور کامل حل می کند.
منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی میماند، و نشان میدهد که هنگام انحراف لولهها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت میماند.
این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.
این محصولات برای سیستمهای لولهکشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لولههای با دمای بالا و فشار بالا قابل استفاده هستند.
تکیه گاه فنر ثابت عمودی از تعادل متقابل بین نیروی فنر و گشتاور تولید شده توسط مکانیسم اتصال استفاده می کند. همانطور که خط لوله به سمت بالا و پایین حرکت می کند، تغییر شکل فنر دقیقاً توسط سیستم بادامک و اتصال جبران می شود و نیروی پشتیبان خروجی را ثابت نگه می دارد. این طراحی نوسانات بار ناشی از جابجایی خط لوله را کاملاً حذف می کند، خطوط لوله و تجهیزات متصل را از تنش اضافی محافظت می کند.
| جدول مشخصات آویز فنری ثابت | مثال |
| مدل / سری | PH، LH، CA، CS، TH |
| ظرفیت بار (عملیاتی) | 0.1 کیلو نیوتن - 500 کیلونیوتن |
| کل سفر | 50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر |
| سفر واقعی | تا 600 میلی متر |
| انحراف بار (تحمل) | ± 5٪ (استاندارد) / ± 3٪ (قیمت بالا) |
| موقعیت نصب | افقی / عمودی |
| پایان مسکن | گالوانیزه گرم / اپوکسی |
| دمای عملیاتی | -20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط) |
| مواد کویل فنری | 60Si2Mn / 50CrVA |
| محدوده تنظیم بار | ± 10٪ (تنظیم میدان) |
پشتیبانی فنر ثابت عمودی استاندارد یک طراحی ماژولار را اتخاذ می کند که از اجزای مستقل زیر برای تعمیر و نگهداری آسان و جایگزینی در محل تشکیل شده است:
▶ مونتاژ فنر: فنرهای آلیاژی با استحکام بالا که تحت عملیات حرارتی تثبیت قرار می گیرند
▶ مکانیسم تعادل لحظه: بادامک و سیستم اتصال ماشینکاری دقیق
▶ دستگاه تنظیم بار: تنظیم پیچ بالایی برای تنظیم دقیق در حین کار
▶ سیستم نشانگر جابجایی: صفحه مقیاس شفاف که جابجایی خط لوله را در زمان واقعی نشان میدهد
▶ مجموعه اتصال بالا و پایین: چندین گزینه اتصال برای انطباق با شرایط مختلف نصب
▶ محل محافظ: طراحی کاملاً محصور برای جلوگیری از ورود گرد و غبار و مواد خورنده
|
مورد مزیت |
عملکرد خاص |
ارزش برای مشتریان |
|
دقت نیروی ثابت |
نرخ تغییر بار ≤5٪، فراتر از استانداردهای ملی |
استرس خط لوله را کاهش می دهد و عمر مفید تجهیزات را افزایش می دهد |
|
ساختار فشرده |
30% کوچکتر از تکیه گاه های فنر ثابت افقی سنتی |
فضای قفسه لوله را ذخیره می کند و نصب را تسهیل می کند |
|
نصب آسان |
از قبل با بار مشخص شده قبل از تحویل تنظیم شده است |
اشکال زدایی پیچیده در محل را حذف می کند و دوره ساخت را کوتاه می کند |
|
تعمیر و نگهداری ساده |
طراحی مدولار با اجزای قابل تعویض |
زمان خرابی را کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد |
|
ایمن و قابل اعتماد |
مجهز به دستگاه های محدود کننده اضافه بار و سکته مغزی |
از آسیب تصادفی جلوگیری می کند و ایمنی سیستم را تضمین می کند |
|
سری مدل |
محدوده بار (kN) |
انحراف نامی (میلی متر) |
دمای عملیاتی (℃) |
استانداردهای قابل اجرا |
|
VCH-50 |
0.5-20 |
50 |
-40~+450 |
GB/T 17116.2 |
|
VCH-100 |
2-50 |
100 |
-40~+450 |
GB/T 17116.2 |
|
VCH-150 |
5-100 |
150 |
-40~+450 |
GB/T 17116.2 |
|
VCH-200 |
10-200 |
200 |
-40~+550 |
GB/T 17116.2 |
|
VCH-300 |
20-300 |
300 |
-40~+550 |
GB/T 17116.2 |
|
VCH-400 |
50-500 |
400 |
-196~+550 |
ANSI/ASME B31.1 |
پشتیبانی فنر ثابت عمودی به ویژه برای سیستم های خط لوله زیر که نیاز به نصب عمودی و جابجایی زیاد دارند مناسب است:
▶ خطوط اصلی بخار و خطوط لوله بخار مجدد در نیروگاهها
▶ خط لوله های فرآیندی با دمای بالا و فشار بالا در پالایشگاه های نفت و کارخانه های شیمیایی
▶ خطوط لوله مایع برودتی در پایانههای LNG
▶ خطوط لوله گاز و اکسیژن کوره بلند در کارخانه های فولاد
▶ خطوط اصلی بخار با دمای بالا برای گرمایش مرکزی شهری
▶ خطوط لوله اتصال ورودی و خروجی مخازن ذخیره سازی بزرگ
▶ بازرسی قبل از نصب: بررسی کنید که مدل محصول، بار و انحراف با الزامات طراحی مطابقت دارند، و هرگونه آسیب را در طول حمل و نقل بررسی کنید
▶ اقدامات احتیاطی نصب: تکیه گاه را با انحراف بیش از 1 درجه به صورت عمودی نگه دارید. پس از نصب، دستگاه قفل حمل و نقل را بردارید
▶ راه اندازی قبل از بهره برداری: بار را با توجه به شرایط واقعی در محل تنظیم دقیق کنید تا مطمئن شوید خط لوله تراز است
▶ تعمیر و نگهداری روزانه: هر شش ماه یکبار نشانگر جابجایی و سفتی پیچ اتصال را بررسی کنید. سالانه یک بازرسی جامع انجام دهید
▶ چرخه تعویض: عمر خدمات محصول می تواند در شرایط کاری عادی به 15 تا 20 سال برسد.
پشتیبانی های فنری ثابت عمودی ما در پروژه های کلیدی متعددی در سراسر جهان تأیید شده است، از جمله:
▶ سیستم خط لوله بخار اصلی یک نیروگاه حرارتی 300 مگاواتی
▶ پروژه 10 میلیون تن در سال پالایش و یکپارچه سازی شیمیایی
▶ پروژه خط لوله برودتی یک پایانه LNG
▶ بازرسی ورودی مواد خام: هر دسته از فولاد تحت تجزیه و تحلیل طیفی و آزمایش خواص مکانیکی قرار می گیرد.
▶ ماشینکاری اجزای کلیدی: از مراکز ماشینکاری CNC برای اطمینان از دقت ابعاد استفاده می شود
▶ تست عملکرد فنری: هر فنر ۱۰۰۰۰۰ چرخه خستگی را پشت سر میگذارد.
▶ آزمایش کامل عملکرد ماشین: هر واحد تحت آزمایش عملکرد نیروی ثابت تمام ضربه قرار می گیرد
▶ بازرسی نهایی کارخانه: اسناد گواهی کیفیت کامل صادر میشود
سیستم مدیریت کیفیت ما دارای گواهینامه ISO 9001:2015 است و تمامی محصولات با استانداردهای بین المللی از جمله CE و API مطابقت دارند.
▶ انتخاب فنی رایگان و تجزیه و تحلیل تنش خط لوله
▶ خدمات طراحی سفارشی برای محصولات غیر استاندارد
▶ راهنمای نصب و آموزش فنی در محل
▶ دوره گارانتی 12 ماهه با پشتیبانی فنی مادام العمر
▶ تامین قطعات یدکی اضطراری با پاسخگویی 48 ساعته
برای اطلاعات بیشتر در مورد پشتیبانی فنر ثابت عمودی، لطفاً برای مشاوره انتخاب حرفه ای با تیم فنی ما تماس بگیرید.
س: تفاوت بین تکیه گاه های فنر ثابت عمودی و افقی چیست؟
پاسخ: تفاوت اصلی در روش نصب و اشغال فضا نهفته است. تکیه گاه های فنر ثابت عمودی به صورت عمودی نصب می شوند و فضای افقی کمتری را اشغال می کنند و آنها را برای مناطق باریک قفسه لوله مناسب می کند. تکیه گاه های فنر ثابت افقی به صورت افقی نصب می شوند و فضای عمودی بیشتری را اشغال می کنند که برای مکان هایی با فضای سر کافی مناسب است.
س: آیا پشتیبانی فنر ثابت عمودی شما می تواند بار خود را در محل تنظیم کند؟
ج: بله. این محصول به یک پیچ تنظیم بار اختصاصی در بالا مجهز شده است که امکان تنظیم دقیق در طول عملیات خط لوله بدون خاموش شدن را فراهم می کند. محدوده تنظیم ± 10٪ از بار نامی است.
س: آیا این محصول برای محیط های با دمای پایین مناسب است؟
ج: بله. ما مدلهای ویژهای با دمای پایین ارائه میکنیم که از مواد مقاوم در برابر سرما و فرآیندهای تصفیه ویژه استفاده میکنند. آنها می توانند به طور معمول در دماهای پایین -196 درجه سانتیگراد کار کنند و برای سیستم های خط لوله برودتی مانند LNG مناسب هستند.
