خلاصه مقاله:
سیستم های لوله کشی صنعتی اغلب انبساط حرارتی، انقباض، ارتعاش و تغییر بارهای عملیاتی را تجربه می کنند. بدون راه حل پشتیبانی مناسب، این حرکات می تواند استرس بیش از حد، تغییر شکل خط لوله، آسیب به تجهیزات و هزینه های غیر منتظره تعمیر و نگهداری ایجاد کند. الفآویز فنری متغیرحرکت عمودی کنترل شده را در عین حفظ پشتیبانی قابل اعتماد برای خطوط لوله در شرایط متغیر فراهم می کند. این مقاله توضیح میدهد که آویزهای فنری متغیر چگونه کار میکنند، چرا مهم هستند، چگونه مدل مناسب را انتخاب کنیم، و چگونه Yangzhou Tianshun راهحلهای سفارشیسازی شده برای کاربردهای صنعتی را ارائه میدهد.

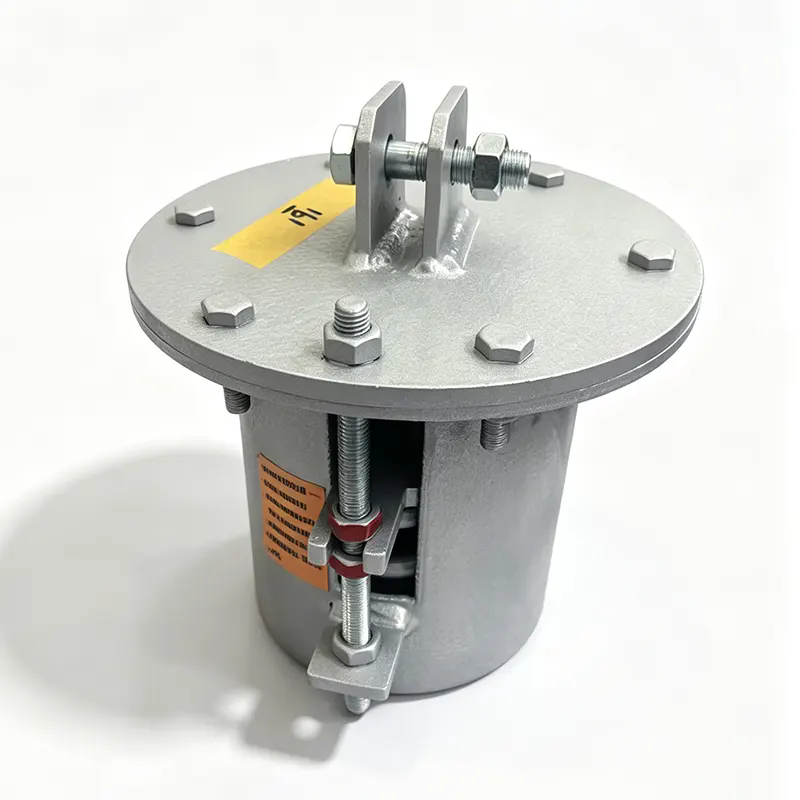

آویز فنری متغیر یک دستگاه پشتیبانی تخصصی خط لوله است که برای جذب حرکت عمودی در حالی که به طور مداوم وزن سیستم های لوله کشی را تحمل می کند طراحی شده است. از مکانیزم فنری استفاده می کند که نیروی نگهدارنده آن را با توجه به حرکت خط لوله تغییر می دهد. برخلاف تکیه گاه های سفت و سخت، این نوع آویز امکان جابجایی کنترل شده ناشی از تغییرات دما را فراهم می کند و در عین حال تنش وارده به تجهیزات متصل را کاهش می دهد.
در محیط های صنعتی، خطوط لوله به ندرت در یک موقعیت ثابت باقی می مانند. خطوط بخار، خطوط لوله نفت داغ، لولههای پردازش شیمیایی و سیستمهای تولید برق با گرم شدن منبسط میشوند و زمانی که سرد میشوند منقبض میشوند. اگر حرکت خط لوله محدود شود، ممکن است فشار اضافی در اتصالات جوش، شیرها، فلنج ها و اتصالات تجهیزات ظاهر شود.
آویز فنری متغیر که به درستی طراحی شده است، انعطاف پذیری و پایداری را با امکان حرکت لازم و در عین حال توزیع ایمن بار فراهم می کند. این به طور گسترده در نیروگاه ها، تاسیسات پتروشیمی، پروژه های نفت و گاز و سایر صنایعی که عملیات قابل اعتماد خط لوله ضروری است استفاده می شود.
یانگژو تیانشون در تولید محصولات پشتیبانی از خطوط لوله از جمله آویزهای فنری متغیر، تکیه گاه های فنری ثابت و راه حل های پشتیبانی لوله سفارشی تخصص دارد. این شرکت محصولات را با توجه به نیازهای پروژه های مختلف توسعه می دهد تا به مشتریان کمک کند تا سیستم های لوله کشی ایمن تر و کارآمدتر را بدست آورند.
اصل عملکرد آویز فنری متغیر بر اساس رابطه بین فشرده سازی یا گسترش فنر و نیروی نگهدارنده است. هنگامی که خط لوله به دلیل انبساط حرارتی به صورت عمودی حرکت می کند، فنر داخل آویز موقعیت خود را تغییر می دهد و نیروی واکنش مربوطه را ایجاد می کند.
آویز بار کاملا ثابتی را ارائه نمی دهد. در عوض، نیروی پشتیبانی در یک محدوده قابل قبول در طول فاصله حرکت تغییر می کند. این ویژگی آن را برای کاربردهایی که جابجایی متوسط رخ می دهد و مقداری تغییرات بار قابل قبول است مناسب می کند.
| عنصر کاری | تابع |
|---|---|
| کویل فنری | نیروی پشتیبانی الاستیک را فراهم می کند و حرکت عمودی خط لوله را جذب می کند. |
| مکانیسم تنظیم بار | امکان تنظیم بر اساس نیازهای واقعی وزن خط لوله را فراهم می کند. |
| ساختار مسکن | از اجزای داخلی در برابر شرایط محیطی خارجی محافظت می کند. |
| شاتون | حرکت بین خط لوله و مجموعه فنر را انتقال می دهد. |
| نشانگر سفر | به نظارت بر جابجایی عملیاتی در حین سرویس کمک می کند. |
در حین کار، آویز فنری متغیر به طور مداوم وزن و حرکت خط لوله را متعادل می کند. این امر بارگذاری بیش از حد بر روی سازه های نگهدارنده را کاهش می دهد و از اتصالات تجهیزات حساس در برابر نیروهای ناخواسته محافظت می کند.
شرکت های صنعتی اغلب در هنگام مدیریت شبکه های لوله کشی بزرگ با چالش های متعددی روبرو هستند. تکیه گاه های سفت و سخت سنتی ممکن است حرکت حرارتی را در خود جای نداده و باعث ایجاد خطرات عملیاتی و الزامات نگهداری بالاتر شود.
آویز فنری متغیر به حل این مشکلات رایج کمک می کند:
برای صنایعی که خطوط لوله با دمای بالا را اداره می کنند، انتخاب پشتیبانی قابل اعتماد بسیار مهم است. یک سیستم پشتیبانی با طراحی ضعیف ممکن است منجر به نشت، آسیب خستگی، یا کوتاه شدن عمر تجهیزات شود.
انتخاب صحیح آویز فنری متغیر مستلزم در نظر گرفتن دقیق شرایط عملیاتی، وزن خط لوله، محدوده حرکت و محیط نصب است. انتخاب یک مدل نامناسب ممکن است عملکرد را کاهش دهد و فشار بیشتری را بر سیستم لوله کشی ایجاد کند.
| عامل انتخاب | ملاحظات مهم |
|---|---|
| بار عملیاتی | وزن واقعی خط لوله را در شرایط عملیاتی تعیین کنید. |
| مسافت سفر | یک چوب لباسی را با توجه به محدوده حرکت عمودی مورد نیاز انتخاب کنید. |
| جهت حرکت | بررسی کنید که آیا حرکت خط لوله به سمت بالا یا پایین است. |
| فضای نصب | قبل از انتخاب مدل، فضای ساختاری موجود را بررسی کنید. |
| شرایط محیطی | دما، خوردگی، و شرایط قرار گرفتن در فضای باز را در نظر بگیرید. |
| الزامات مواد | مواد مناسب را با توجه به مشخصات پروژه انتخاب کنید. |
تولیدکنندگان حرفه ای می توانند بر اساس نقشه های خط لوله، اطلاعات بار و استانداردهای پروژه، پشتیبانی مهندسی ارائه دهند. Yangzhou Tianshun راه حل های سفارشی آویز فنری متغیر را ارائه می دهد که برای کاربردهای مختلف صنعتی و شرایط نصب طراحی شده است.
آویزهای فنری متغیر به طور گسترده در صنایعی که حرکت خط لوله و کنترل بار مهم است استفاده می شود. عملکرد پشتیبانی انعطاف پذیر آنها را برای محیط های عملیاتی پیچیده مناسب می کند.
در این کاربردها، خطوط لوله ممکن است اختلاف دمای قابل توجهی را بین دوره های راه اندازی، عملکرد عادی و خاموش شدن تجربه کنند. آویزهای فنری متغیر به حفظ ثبات ساختاری در طول این چرخه های عملیاتی کمک می کند.
انتخاب روش صحیح پشتیبانی لوله به طور مستقیم بر ایمنی، دوام و راندمان عملیاتی سیستم های لوله کشی صنعتی تأثیر می گذارد. تکیه گاه های سفت و سخت سنتی می توانند خطوط لوله را در موقعیت های ثابت نگه دارند، اما ممکن است در هنگام وقوع حرکت حرارتی، استرس زیادی ایجاد کنند. آویز فنری متغیر با امکان حرکت کنترل شده و در عین حال پشتیبانی مداوم، رویکرد انعطاف پذیرتری را ارائه می دهد.
| مورد مقایسه | آویز فنری متغیر | پشتیبانی سفت و سخت سنتی |
|---|---|---|
| قابلیت حرکت | به حرکت عمودی خط لوله ناشی از انبساط حرارتی اجازه می دهد. | حرکت را محدود می کند و ممکن است تمرکز استرس را افزایش دهد. |
| تنظیم بار | تغییر نیروی پشتیبانی را با توجه به جابجایی فراهم می کند. | معمولاً نیروی پشتیبانی ثابت را ارائه می دهد. |
| توزیع استرس | به کاهش استرس منتقل شده به تجهیزات متصل کمک می کند. | ممکن است استرس بیشتری در نقاط اتصال ایجاد کند. |
| انعطاف پذیری برنامه | مناسب برای خطوط لوله با حرکت حرارتی منظم. | برای سیستم های پایدار بدون حرکت قابل توجه بهتر است. |
| الزامات تعمیر و نگهداری | می تواند قابلیت اطمینان سیستم را بهبود بخشد و خطرات آسیب را کاهش دهد. | در صورت محدودیت حرکت ممکن است نیاز به بازرسی اضافی داشته باشد. |
برای تاسیسات صنعتی مدرن، سیستمهای پشتیبانی انعطافپذیر اهمیت فزایندهای پیدا میکنند. مهندسان به راهحلهایی نیاز دارند که بتوانند با تغییر شرایط عملیاتی و در عین حال پایداری طولانیمدت را مدیریت کنند. آویزهای فنری متغیر تعادل عملی بین جذب حرکت و پشتیبانی ساختاری را فراهم می کند.
نصب مناسب برای دستیابی به عملکرد مورد انتظار آویز فنری متغیر ضروری است. اگر مراحل نصب به دقت دنبال نشود، حتی تجهیزات پشتیبانی با کیفیت بالا ممکن است به درستی کار نکنند.
ملاحظات مهم نصب عبارتند از:
تعمیر و نگهداری معمول باید شامل بررسی نقاط اتصال، وضعیت فنر، نشانگرهای حرکت و سازه های اطراف باشد. تشخیص زودهنگام مشکلات می تواند از خرابی غیرمنتظره جلوگیری کند و طول عمر کل سیستم لوله کشی را بهبود بخشد.
یانگژو تیانشون بر تولید تجهیزات پشتیبانی قابل اعتماد خط لوله با توجه به استحکام ساختاری، دقت ساخت و الزامات کاربردی عملی تمرکز دارد. این شرکت راه حل هایی ارائه می دهد که به مشتریان صنعتی کمک می کند تا ایمنی خط لوله و ثبات عملیاتی را بهبود بخشند.
کار با یک تولید کننده با تجربه می تواند مزایای قابل توجهی را در طول توسعه و بهره برداری پروژه فراهم کند. یک تامین کننده حرفه ای می داند که هر سیستم لوله کشی صنعتی نیازمندی های متفاوتی دارد.
| بهره مند شوند | ارزش برای مشتریان |
|---|---|
| طراحی سفارشی | محصولات را می توان با توجه به بار، حرکت و شرایط نصب تنظیم کرد. |
| ساخت قابل اعتماد | فرآیندهای تولید پایدار ثبات و دوام محصول را بهبود می بخشد. |
| پشتیبانی فنی | راهنمایی های حرفه ای به مشتریان کمک می کند تا راه حل های پشتیبانی مناسب را انتخاب کنند. |
| تجربه کاربردی | دانش صنایع مختلف به حل چالش های پیچیده خط لوله کمک می کند. |
| قابلیت اطمینان بلند مدت | پشتیبانی با کیفیت بالا به کاهش فرکانس نگهداری و خطرات عملیاتی کمک می کند. |
هنگام انتخاب تامین کننده آویز فنری متغیر، مشتریان باید توانایی تولید، کیفیت محصول، تجربه مهندسی و پشتیبانی پس از فروش را ارزیابی کنند. یک تامین کننده قابل اعتماد می تواند به پروژه های صنعتی ایمن تر و کارآمدتر کمک کند.
Q1: هدف اصلی آویز فنری متغیر چیست؟
آویز فنری متغیر برای پشتیبانی از خطوط لوله و در عین حال امکان حرکت عمودی کنترل شده ناشی از انبساط و انقباض حرارتی طراحی شده است. این به توزیع مناسب بار کمک می کند و فشار وارد بر اجزای لوله کشی را کاهش می دهد.
Q2: چه صنایعی از آویزهای فنری متغیر استفاده می کنند؟
آنها معمولاً در پروژه های تولید برق، پتروشیمی، نفت و گاز، فرآوری شیمیایی، انرژی و تولید صنعتی استفاده می شوند که در آن خطوط لوله تغییرات دما و حرکت را تجربه می کنند.
Q3: تفاوت بین آویز فنری متغیر و آویز فنری ثابت چیست؟
آویز فنری متغیر نیروی نگهدارنده خود را با حرکت فنر تغییر می دهد، در حالی که آویز فنری ثابت به گونه ای طراحی شده است که نیروی نگهدارنده تقریباً ثابتی را در کل محدوده سفر ارائه دهد. انتخاب بستگی به نیازهای سیستم و تغییرات بار مجاز دارد.
Q4: چگونه می توانم مدل آویز فنری متغیر صحیح را تعیین کنم؟
مدل صحیح به عواملی مانند وزن خط لوله، فاصله حرکت، دمای عملیاتی، محل نصب و مشخصات پروژه بستگی دارد. تولید کنندگان حرفه ای می توانند در انتخاب فنی کمک کنند.
Q5: چرا بازرسی منظم برای آویزهای فنری متغیر مهم است؟
بازرسی منظم کمک می کند تا اطمینان حاصل شود که مکانیسم فنر، اجزای اتصال و ساختار پشتیبانی در شرایط خوبی باقی می مانند. می تواند از خرابی های غیرمنتظره جلوگیری کند و عملکرد خط لوله را پایدار نگه دارد.
Q6: آیا می توان آویزهای فنری متغیر را سفارشی کرد؟
بله. پروژه های صنعتی مختلف ممکن است نیاز به طرح های سفارشی بر اساس ظرفیت بار، ابعاد، مواد و شرایط محیطی داشته باشند. تولید کنندگان می توانند راه حل هایی را با توجه به نیازهای کاربردی خاص ارائه دهند.
آویز فنری متغیر نقش مهمی در حفظ ایمنی و کارایی سیستم های لوله کشی صنعتی دارد. با اجازه دادن به حرکت عمودی کنترل شده در حالی که بارهای متغیر را پشتیبانی می کند، به کاهش استرس خط لوله، محافظت از تجهیزات متصل و بهبود قابلیت اطمینان طولانی مدت سیستم کمک می کند.
انتخاب راه حل پشتیبانی مناسب نیازمند ارزیابی دقیق شرایط عملیاتی، الزامات مهندسی و کیفیت محصول است. با تجربه ساخت حرفه ای و قابلیت های خدمات سفارشی،یانگژو تیانشونراه حل های آویز فنری متغیر قابل اعتماد را برای کاربردهای مختلف صنعتی ارائه می دهد.
اگر به دنبال محصولات آویز فنری متغیر با کیفیت بالا هستید که برای نیازهای خط لوله خاص شما طراحی شده اند، لطفاً همین امروز با یانگژو تیانشون تماس بگیرید. تیم حرفه ای ما آماده ارائه راه حل های پشتیبانی سفارشی و کمک فنی است. با خیال راحتبا ما تماس بگیریدبرای اطلاعات بیشتر و مشاوره پروژه
