چگونه پشتیبانی فنر متغیر برای خط لوله می تواند پایداری و قابلیت اطمینان لوله کشی صنعتی را بهبود بخشد

پشتیبانی از فنر متغیر برای خط لولهیک جزء ضروری برای سیستم های لوله کشی صنعتی است که حرکت عمودی ناشی از انبساط حرارتی، انقباض، لرزش یا تغییر شرایط عملیاتی را تجربه می کنند.تیانشونراه حل های استاندارد و سفارشی پشتیبانی فنر را تولید می کند که برای متعادل کردن بارهای خط لوله، تطبیق جابجایی کنترل شده، و کمک به محافظت از تجهیزات متصل در کاربردهای سخت مانند نیروگاه ها، تاسیسات پتروشیمی، سیستم های نفت و گاز و پروژه های تصفیه آب طراحی شده اند.

یک سیستم پشتیبانی لوله که به درستی مهندسی شده باشد باید بیشتر از تحمل وزن ساکن یک خط لوله انجام دهد. لوله‌کشی صنعتی می‌تواند با تغییر دما و شرایط عملیاتی حرکت کند و نیروهای اضافی در تکیه‌گاه‌ها، نازل‌های تجهیزات، دریچه‌ها، فلنج‌ها و اتصالات ساختاری ایجاد کند. یک تکیه گاه فنر متغیر برای خط لوله از ویژگی های الاستیک فنر برای ارائه پشتیبانی مداوم و در عین حال امکان حرکت عمودی کنترل شده استفاده می کند. این مقاله اصل کار، اجزای کلیدی، مشخصات فنی، کاربردها، عوامل انتخاب و ملاحظات ساخت را توضیح می‌دهد و به مهندسان و خریداران صنعتی کمک می‌کند تا درک کنند که چه زمانی پشتیبانی فنر متغیر راه‌حل مناسبی است.

فهرست مطالب

1. پشتیبانی فنر متغیر برای خط لوله چیست؟
2. چرا پشتیبانی فنر متغیر مورد نیاز است؟
3. پشتیبانی فنری متغیر چگونه کار می کند؟
4. مشخصات فنی کلیدی چیست؟
5. اجزای اصلی چیست؟
6. مزایای اصلی چیست؟
7. پشتیبانی فنر متغیر در کجا استفاده می شود؟
8. چگونه باید پشتیبان فنری مناسب را انتخاب کنید؟
9. چرا کیفیت ساخت مهم است؟
10. چگونه با سایر ساپورت های لوله مقایسه می شود؟
11. سوالات متداول
12. نتیجه گیری

پشتیبانی فنر متغیر برای خط لوله چیست؟

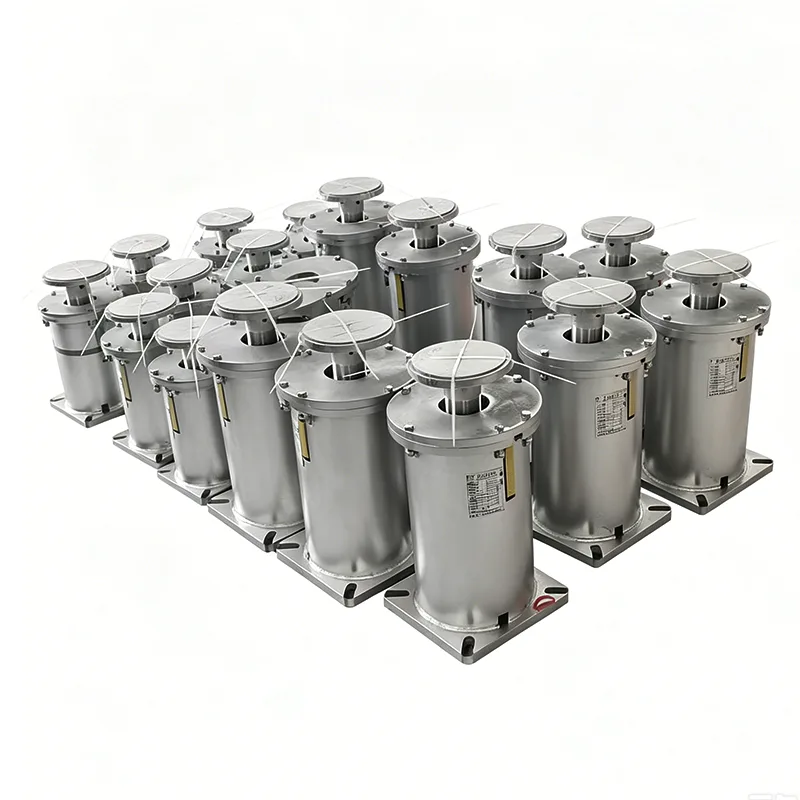

تکیه گاه فنر متغیر برای خط لوله یک تکیه گاه مکانیکی الاستیک است که برای تحمل وزن لوله و در عین حال جابجایی عمودی طراحی شده است. به جای اینکه حرکت خط لوله را کاملاً محدود کند، از مکانیزم فنر برای ایجاد نیروی پشتیبانی استفاده می کند که با توجه به انحراف فنر تغییر می کند.

این طرح به ویژه برای خطوط لوله صنعتی که در معرض نوسانات دما هستند مفید است. به عنوان مثال، یک خط لوله بخار ممکن است به صورت عمودی حرکت کند که در حین کار گرم می شود و پس از خاموش شدن منقبض می شود. یک تکیه گاه صلب می تواند این حرکت را محدود کرده و نیروهای ناخواسته را به سیستم لوله کشی منتقل کند. یک تکیه گاه فنر متغیر انعطاف پذیری کنترل شده را در حین ادامه حمل بار مورد نیاز فراهم می کند.

تیانشون محصولات پشتیبانی خط لوله را از سال 2012 تولید کرده است و گزارش می دهد که بیش از 800000 مجموعه را برای پروژه های صنعتی در سراسر جهان عرضه می کند. محدوده پشتیبانی فنر متغیر آن شامل پیکربندی های متعدد، ظرفیت بار، گزینه های سفر و راه حل های سفارشی برای نیازهای مهندسی مختلف است.

چرا پشتیبانی فنر متغیر مورد نیاز است؟

مهندسی خطوط لوله شامل تعادل بین پشتیبانی سازه و حرکت کنترل شده است. یک خط لوله باید بدون ایجاد تنش ثانویه بیش از حد در هنگام تغییر موقعیت آن در حین کار، به اندازه کافی پشتیبانی شود.

• حرکت حرارتی:جابجایی عمودی کنترل شده ناشی از گرمایش و سرمایش را در خود جای می دهد.
• توزیع بار:پشتیبانی مداوم از لوله ها و اجزای مرتبط را حفظ می کند.
• مدیریت استرس:به کاهش نیروهای بیش از حد منتقل شده به تجهیزات متصل کمک می کند.
• کنترل لرزش:یک مکانیسم پشتیبانی الاستیک برای عملکرد سیستم های لوله کشی فراهم می کند.
• حفاظت از تجهیزات:به کاهش بارگذاری ناخواسته در اطراف نازل ها، فلنج ها و اتصالات حساس کمک می کند.
• انعطاف پذیری مهندسی:پیکربندی های مختلف را می توان با توجه به شرایط نصب انتخاب کرد.

انتخاب صحیح باید بر اساس پارامترهای مهندسی واقعی باشد نه قطر لوله به تنهایی. وزن خط لوله، دمای عملیاتی، جابجایی عمودی، موقعیت نصب و فضای ساختاری موجود، همگی بر انتخاب پشتیبانی تأثیر می‌گذارند.

پشتیبانی فنری متغیر چگونه کار می کند؟

اصل کار بر اساس رفتار الاستیک فنر است. هنگامی که خط لوله به صورت عمودی حرکت می کند، فنر منحرف می شود و نیروی نگهدارنده آن به همان نسبت تغییر می کند. این به تکیه گاه اجازه می دهد تا حرکت خط لوله را در حین ادامه حمل بار دنبال کند.

هنگامی که یک خط لوله پشتیبانی شده به سمت پایین حرکت می کند، فنر بیشتر فشرده می شود و نیروی نگهدارنده آن افزایش می یابد. هنگامی که خط لوله به سمت بالا حرکت می کند، فشرده سازی فنر کاهش می یابد و نیروی نگهدارنده کاهش می یابد. تغییرات بار حاصل در محدوده عملیاتی طراحی شده کنترل می شود.

این ویژگی باعث می‌شود که تکیه‌گاه‌های فنری متغیر برای سیستم‌هایی که حرکت حرارتی عمودی انتظار می‌رود اما مقدار معینی از تغییرات بار قابل قبول است، مناسب باشد. برای کاربردهایی که به تغییرات نیروی نگهدارنده بسیار کم در یک محدوده سفر زیاد نیاز دارند، مهندسان ممکن است در عوض یک تکیه گاه ثابت فنر را در نظر بگیرند.

مشخصات فنی کلیدی چیست؟

مشخصات فنی باید با طراحی لوله کشی واقعی مطابقت داشته باشد. Tianshun پیکربندی های متعددی را ارائه می دهد که برای پوشش شرایط مختلف عملیات صنعتی در نظر گرفته شده است.

از آنجایی که شرایط عملیاتی از پروژه ای به پروژه دیگر متفاوت است، این مقادیر باید به عنوان مرجع انتخاب در نظر گرفته شوند تا جایگزینی برای محاسبات مهندسی خاص پروژه.

اجزای اصلی چیست؟

یک تکیه گاه فنری متغیر معمولاً چندین جزء مکانیکی را در یک مجموعه پشتیبانی کنترل شده ترکیب می کند. هر قسمت به عملکرد و نصب قابل اعتماد کمک می کند.

• فنر حلزونی:عنصر الاستیک اولیه که نیروی نگهدارنده را ایجاد می کند.
• صفحات اتصال بالا و پایین:تکیه گاه را با مجموعه خط لوله و عناصر ساختاری وصل کنید.
• نشانگر بار:اطلاعاتی در مورد موقعیت فنر، بار، یا جابجایی ارائه می دهد.
• دستگاه قفل:به ایمن سازی فنر در هنگام حمل و نقل، نصب و راه اندازی کمک می کند.
• مسکن محافظ:به محافظت از مکانیسم فنر در برابر گرد و غبار، آب باران و آلاینده های محیطی کمک می کند.

برای پروژه های صنعتی پر تقاضا، انتخاب جزء باید دمای عملیاتی، قرار گرفتن در معرض خوردگی، شرایط بار، الزامات نگهداری و محیط نصب را در نظر بگیرد.

مزایای اصلی چیست؟

مزیت اصلی پشتیبانی فنر متغیر برای خط لوله، توانایی آن در ترکیب پشتیبانی بار با حرکت عمودی کنترل شده است. این امر آن را به یک انتخاب عملی برای بسیاری از سیستم های لوله کشی فعال حرارتی تبدیل می کند.

1. جابجایی حرارتی کنترل شده:مکانیسم فنر حرکت لوله عمودی را بدون مهار کامل خط لوله دنبال می کند.
2. تغییرات بار قابل پیش بینی:نیروی نگهدارنده با توجه به انحراف فنر در محدوده طراحی شده تغییر می کند.
3. انتخاب گسترده مشخصات:اندازه های مختلف فنر و محدوده سفر به مهندسان امکان می دهد ظرفیت پشتیبانی را با نیازهای پروژه مطابقت دهند.
4. نصب انعطاف پذیر:پیکربندی های پشتیبانی چندگانه می توانند ترتیبات ساختاری مختلفی را در خود جای دهند.
5. راحتی نگهداری:اجزای مدولار می توانند بازرسی، جایگزینی و سرویس دهی را ساده کنند.
6. سفارشی سازی:برای پروژه های غیر استاندارد می توان بار، جابجایی، مواد یا نیازهای ابعادی ویژه را در نظر گرفت.

پشتیبانی فنر متغیر در کجا استفاده می شود؟

تکیه گاه های فنر متغیر معمولاً برای سیستم های لوله کشی صنعتی در نظر گرفته می شوند که در آن حرکت عمودی در طول عملیات عادی رخ می دهد. کاربردهای معمولی عبارتند از:

• خطوط لوله بخار و آب تغذیه در نیروگاه های حرارتی
• میعانات و سیستم های لوله کشی کمکی
• خطوط لوله فرآیند پتروشیمی
• خطوط لوله اتصال مبدل حرارتی
• سیستم های حمل و نقل نفت و گاز
• ایستگاه های کمپرسور گاز طبیعی و اتاق های شیر
• شبکه های حرارت مرکزی
• تاسیسات تصفیه آب و فاضلاب
• سیستم های لوله کشی کشتی و دریایی

به عنوان مثال، در یک خط فرآیند با دمای بالا، گرمایش و سرمایش مکرر می تواند باعث تغییر ارتفاع لوله شود. تکیه‌گاه‌های فنری که به‌درستی انتخاب شده‌اند می‌توانند این حرکت را انجام دهند و در عین حال پشتیبانی از خط لوله را در طول چرخه عملیاتی حفظ کنند.

چگونه باید پشتیبان فنری مناسب را انتخاب کنید؟

انتخاب صحیح با داده های دقیق پروژه شروع می شود. خرید یک تکیه گاه فنری فقط بر اساس اندازه اسمی لوله می تواند منجر به ظرفیت بار یا محدوده سفر نامناسب شود.

مهندسان و خریداران باید قبل از درخواست قیمت، اطلاعات زیر را آماده کنند:

• بار عملیاتی خط لوله
• بار نصب شده یا سرد
• بار عملیاتی یا داغ
• جابجایی عمودی مورد انتظار
• جهت حرکت
• دمای عملیاتی
• وزن خط لوله و عایق
• محل نصب و فضای موجود
• مواد مورد نیاز و درمان سطح
• استانداردها و مستندات پروژه قابل اجرا

ارائه اطلاعات کامل به یک تامین کننده حرفه ای پشتیبانی فنر متغیر اجازه می دهد تا یک پیکربندی مناسب را توصیه کند و از طراحی مجدد غیر ضروری در حین نصب جلوگیری کند.

چرا کیفیت ساخت مهم است؟

عملکرد پشتیبانی فنر به شدت به دقت فنر، کیفیت مواد، ثبات ابعادی، کالیبراسیون بار و کیفیت مونتاژ بستگی دارد. بنابراین، زمانی که تکیه گاه به بخشی از یک سیستم لوله کشی صنعتی حیاتی تبدیل شود، کنترل های ساخت مهم هستند.

تیانشون بیان می کند که فرآیند تولید آن شامل بازرسی مواد خام، تولید فنر CNC، آزمایش عملکرد فنر، بازرسی ابعادی محصول نهایی، کالیبراسیون بار و بازرسی قبل از تحویل است. سیستم مدیریت کیفیت آن دارای گواهی ISO 9001:2015 است، در حالی که این شرکت بیان می کند که محصولاتش با استانداردهای بین المللی از جمله الزامات CE و API مطابقت دارند.

برای سفارشات صنعتی بزرگ، خریداران همچنین باید در نظر بگیرند که آیا سازنده می‌تواند سوابق بازرسی، داده‌های بار، اسناد مواد، اطلاعات ابعادی و پشتیبانی فنی را ارائه دهد یا خیر. این اسناد می توانند نصب، راه اندازی و نگهداری آینده را قابل ردیابی تر کنند.

چگونه با سایر ساپورت های لوله مقایسه می شود؟

تکیه گاه های فنری متغیر برای جایگزینی هر نوع تکیه گاه لوله در نظر گرفته نشده است. راه حل مناسب به میزان حرکت خط لوله و تغییرات قابل قبول نیروی پشتیبانی بستگی دارد.

تمایز کلیدی رابطه بین حرکت و نیروی حمایت کننده است. تکیه گاه فنر متغیر به نیروی نگهدارنده اجازه می دهد تا در یک محدوده تعریف شده تغییر کند، در حالی که یک تکیه گاه فنر ثابت برای حفظ نیروی پشتیبانی بسیار سازگارتر در محدوده حرکت خود طراحی شده است.

سوالات متداول

عملکرد اصلی یک پشتیبانی فنر متغیر برای خط لوله چیست؟

عملکرد اصلی آن پشتیبانی از بارهای خط لوله است در حالی که امکان حرکت عمودی کنترل شده ناشی از انبساط حرارتی، انقباض، لرزش یا تغییر شرایط عملیاتی را فراهم می کند.

چه زمانی باید از تکیه گاه فنری متغیر به جای تکیه گاه صلب استفاده شود؟

هنگامی که خط لوله در حین کار نیاز به حرکت عمودی دارد، باید یک تکیه گاه فنر متغیر در نظر گرفته شود. یک تکیه گاه سفت معمولاً در جایی که حرکت حداقل است و مهار قابل قبول است مناسب تر است.

تفاوت بین پشتیبانی فنر متغیر و ثابت چیست؟

یک تکیه گاه فنر متغیر با انحراف فنر، نیروی نگهدارنده خود را تغییر می دهد. تکیه گاه فنر ثابت برای حفظ نیروی نگهدارنده تقریباً ثابت در سرتاسر محدوده سفر مشخص شده خود طراحی شده است و برای کاربردهایی که تغییرات بار باید به حداقل برسد مفید است.

هنگام سفارش پشتیبانی فنر متغیر چه اطلاعاتی لازم است؟

اطلاعات مهم معمولاً شامل بار عملیاتی، بار سرد، بار گرم، جابجایی عمودی، جهت حرکت، دمای عملیاتی، شرایط نصب، فضای موجود، الزامات مواد، و استانداردهای مهندسی قابل اجرا می‌باشد.

آیا تیانشون می تواند راه حل های پشتیبانی فنری سفارشی ارائه دهد؟

بله. تیانشون محصولات استاندارد و همچنین راه حل های سفارشی شده را برای ظرفیت های بار ویژه، الزامات سفر، ابعاد، محدودیت های نصب، مواد و الزامات تصفیه سطح ارائه می دهد.

نتیجه گیری

یک به درستی انتخاب شده استپشتیبانی از فنر متغیر برای خط لولهمی تواند یک تعادل عملی بین پشتیبانی بار خط لوله و حرکت حرارتی کنترل شده ایجاد کند. با اجازه دادن به جابجایی عمودی در حالی که نیروی پشتیبانی قابل پیش بینی را حفظ می کند، می تواند به مدیریت تنش لوله کشی و محافظت از تجهیزات متصل در تولید برق، پتروشیمی، نفت و گاز، تصفیه آب و سایر کاربردهای صنعتی کمک کند. مناسب ترین مدل همیشه باید با توجه به بار، جابجایی، دما، نصب و الزامات ساختاری واقعی انتخاب شود. با تنظیمات استاندارد، قابلیت های سفارشی سازی، رویه های کنترل کیفیت و پشتیبانی فنی، تیانشون می تواند راه حل های پشتیبانی فنری را برای طیف گسترده ای از پروژه های لوله کشی صنعتی ارائه دهد. اگر در حال برنامه ریزی یک سیستم خط لوله جدید، جایگزینی پشتیبانی های موجود، یا ارزیابی راه حل پشتیبانی فنری سفارشی هستید،با ما تماس بگیریدبا الزامات فنی شما برای بحث در مورد پیکربندی و نقل قول محصول مناسب.
