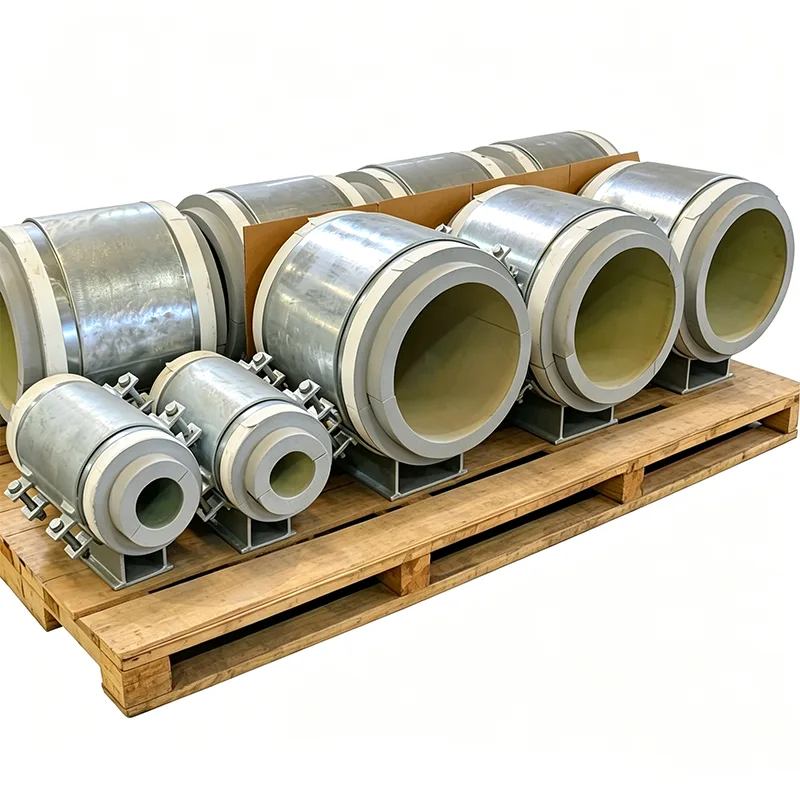

پشتیبانی از لوله های از پیش عایق شده نصب شده بر پایه

عایق کاری درست در اطراف پایه های لوله، نقاط ضعفی را در هر سیستم از پیش عایق شده ایجاد می کند. ساپورت‌های لوله‌های پیش‌عایق‌شده یانگژو تیان‌شون به‌عنوان یک واحد کارخانه‌ای با یک بلوک عایق کاملاً محصور شده، سد بخار یکپارچه و صفحات کشویی اختیاری - برش کار در محل، حذف پل‌های حرارتی و افزایش سرعت نصب وارد می‌شوند. درخواست قیمت دهید، مشخصات عایق خود را ارسال کنید، یا در مورد نیازهای پروژه خود بحث کنید.

در یک پروژه لوله‌کشی از پیش عایق‌شده - شبکه‌های گرمایشی، سرمایشی، یا خطوط سرد و گرم صنعتی - سیستم عایق‌کاری فقط به اندازه ضعیف‌ترین نقطه آن قوی است. مکان های پشتیبانی معمولاً آن نقطه ضعف هستند. ساخت عایق در اطراف یک کفشک لوله، برش مواد بلوک به اندازه، و آب بندی سد بخار در موقعیت های نامناسب زمان می برد، به شدت به مهارت نصاب بستگی دارد و پس از ادامه روکش، بازرسی صحیح آن دشوار است.

ساپورت‌های لوله از پیش عایق‌شده با پایه آن کار سایت را از بین می‌برند. بلوک عایق باربر در داخل بدنه پشتیبانی فلزی در کارخانه چسبانده شده و قبل از اینکه کارخانه ما را ترک کند در داخل یک ژاکت پیوسته مهر و موم شده است. مونتاژ به عنوان یک واحد آماده برای نصب در محل می آید: آن را به پایه یا فولادی بچسبانید، لوله را بگذارید و عایق لوله مجاور را مستقیماً به یقه آب بندی داخلی تکیه گاه وصل کنید. ما از سال 2012 این پشتیبان ها را در تاسیسات یانگژو خود برای پروژه هایی که ثبات، سرعت و عملکرد عایق طولانی مدت غیرقابل مذاکره هستند تولید می کنیم.

آنچه در یک مونتاژ کارخانه ساخته می شود

هر ساپورت لوله از پیش عایق شده پایه دار از سه لایه یکپارچه تشکیل شده است:

یک صفحه پایه فولادی سفت و سخت با سوراخ های پیچ لنگر از پیش حفاری شده، به اندازه بارگذاری سازه ای و نیازهای لرزه ای شما.

یک بلوک عایق با چگالی بالا، انتخاب شده برای دمای عملیاتی، که به طور کامل در بدنه فلزی جذب شده است. برای خدمات گرم تا دمای 140 درجه سانتیگراد، ما معمولاً از پلی یورتان با چگالی بالا (PUR) یا پلی ایزوسیانورات (PIR) استفاده می کنیم. برای آب سرد و کاربردهای زیر صفر، از شیشه سلول بسته یا PIR با درجه حرارت پایین استفاده می شود.

پایه یا زین لوله که بار را در بلوک عایق توزیع می کند و به صورت مکانیکی برای جلوگیری از چرخش یا بلند شدن ثابت می شود. گهواره با شعاع مطابق با قطر بیرونی لوله طراحی شده است و دارای یک آستر محافظ برای جلوگیری از آسیب به پوشش است.

کل مجموعه فلزی به طور استاندارد گالوانیزه گرم است و فولاد ضد زنگ برای محیط های خورنده در دسترس است. از آنجایی که بلوک عایق تحت شرایط کارخانه ای کنترل شده به هم متصل می شود، مسیر بار فشاری کاملاً عمود است و هیچ شکاف هوایی وجود ندارد که به اتلاف حرارت همرفتی یا مهاجرت رطوبت در طول زمان اجازه دهد.

بدون پل حرارتی، بدون نشت بخار

ویژگی بارز این تکیه گاه این است که صفحه پایه فولادی و پایه لوله هرگز با هم تماس ندارند. بلوک عایق وزن کامل لوله را تحمل می کند و به عنوان یک شکست حرارتی عمل می کند. در لوله های سرد، این بدان معناست که هیچ یخبندان روی صفحه پایه یا فولاد ساختاری زیر آن ایجاد نمی شود. در لوله داغ، به این معنی است که هیچ گرمایی به فونداسیون از دست نمی‌رود.

برای سد بخار، ما تکیه گاه را با یک فلنج آب بندی فلزی یکپارچه در اطراف محیط می سازیم. ژاکت عایق لوله که در محل اعمال می شود - چه یک ورق فلزی مارپیچی باشد یا یک آستین گرم شونده - در مقابل این فلنج قرار می گیرد و با چسب یا نوار مهر و موم می شود و یک بخار بند پیوسته و قابل بازرسی ایجاد می کند. ما همچنین عایق ثانویه اطراف بدنه پشتیبانی را از قبل برش می دهیم تا خدمه سایت مجبور نباشند بخش های عایق را در حین پرواز تغییر دهند.

زمانی که حرکت باید در پشتیبانی اتفاق بیفتد

در بسیاری از خطوط از پیش عایق شده، لوله در حین انبساط و انقباض باید از طریق تکیه گاه بلغزد. ما می‌توانیم یک سطح کشویی با اصطکاک کم را بدون آسیب رساندن به عایق، در تکیه‌گاه پایه نصب کنیم. یک ورق فولادی ضد زنگ صیقلی به قسمت زیرین بلوک عایق چسبانده شده و با یک پد PTFE یا گرافیت در بالای صفحه پایه جفت می شود. کل مجموعه اسلاید در بدنه پشتیبانی مهر و موم شده است، بنابراین هیچ گرد و غبار یا رطوبتی نمی تواند به سطوح لغزنده برسد. محدوده حرکت طراحی برای مطابقت با تحلیل تنش لوله شما با حاشیه ایمنی سخاوتمندانه محاسبه می شود.

اسنادی که با کیفیت محصول مطابقت دارد

هر سفارش پشتیبانی از پیش عایق شده از Tianshun شامل موارد زیر است:

گواهی مواد EN 10204 نوع 3.1 برای تمام فولادهای سازه ای و پیچ و مهره.

برگه اطلاعات مواد عایق که رسانایی حرارتی، مقاومت فشاری و نفوذپذیری بخار آب را در دمای طراحی فهرست می کند.

گزارش های بازرسی ابعادی که ضخامت بلوک، ابعاد صفحه پایه و ارتفاع کلی و تراز مجموعه را تایید می کند.

سوابق تولید کارخانه نشان دهنده شرایط محیطی در طول اتصال و پخت است که برای یکپارچگی چسبندگی طولانی مدت حیاتی است.

برنامه های کاربردی معمولی

شبکه‌های گرمایش و سرمایش منطقه، که در آن‌ها سیستم‌های لوله‌های باند پیش‌عایق استاندارد هستند

قفسه های لوله پیش عایق مدفون و بالای زمین در کارخانه های صنعتی

لوله‌های LNG و برودتی که در آن سد بخار مهر و موم شده در کارخانه به طور قابل توجهی تأخیر راه‌اندازی را کاهش می‌دهد.

تأسیسات غذایی و دارویی که به سطوح حمایتی بهداشتی و قابل تمیز نیاز دارند

هر پروژه ای که در آن کاهش کار عایق کاری در محل یک هزینه قابل اندازه گیری و سود برنامه زمانی است

چرا تیانشون را برای پشتیبانی از پیش عایق بندی شده انتخاب کنید؟

ما عایق را به عنوان یک فکر بعدی در نظر نمی گیریم و به سادگی یک بلوک را در یک کفش استاندارد قرار نمی دهیم. تیم مهندسی داخلی ما اندازه لوله، مشخصات عایق و بارهای ساختاری شما را می‌گیرد و هر تکیه‌گاه را طوری پیکربندی می‌کند که بلوک عایق در تنش فشاری مجاز خود کار کند، مانع بخار توسط خدمه سایت بدون بداهه‌سازی اجرا شود، و صفحه پایه با آرایش فولادی مدنی یا سازه‌ای شما مطابقت داشته باشد. این رویکرد اولین طراحی، همراه با 14 سال تجربه ما و نرخ تکرار سفارش بالای 70 درصد، تضمین می‌کند که شما از پشتیبانی برخوردار شوید که گرما را در جایی که متعلق به آن است حفظ می‌کند و تراکم را خارج می‌کند.

سوالات متداول

س: آیا بلوک عایق در صورت آسیب دیدگی قابل تعویض است؟

A: چسبانده شده و کپسوله شده است، که جایگزینی میدان را غیرعملی می کند. توصیه می کنیم یک مجموعه یدکی برای مکان های حساس سفارش دهید. بدنه فولادی مستحکم خطر آسیب در حین جابجایی را به حداقل می رساند.

س: این ساپورت ها چه محدوده دمایی را پوشش می دهند؟

A: از -196 درجه سانتیگراد تا +140 درجه سانتیگراد برای ترکیبات استاندارد PIR / شیشه سلولی. برای دماهای بالاتر می توان از بلوک های سیلیکات کلسیم استفاده کرد.

س: آیا باید صفحه اسلاید خود را تهیه کنم؟

پاسخ: خیر. ما می توانیم صفحه اسلاید را در حین ساخت یکپارچه کنیم و سطح لغزنده در داخل بدنه پشتیبانی مهر و موم می شود.

س: چگونه عایق لوله را به پشتیبانی شما مهر و موم کنم؟

A: ما یک یقه مهر و موم فلزی در اطراف تکیه گاه ارائه می دهیم. تیم سایت شما به سادگی ژاکت عایق لوله را تا این یقه می‌بندد و آن را با نوار چسب یا ماستیک استاندارد می‌بندد.

س: چه استانداردهایی اعمال می شود؟

A: ساخت فولاد به MSS SP-58/69. بلوک های عایق مطابق با استاندارد EN 14305 (شیشه سلولی) یا EN 13165 (PUR/PIR) هستند. ما همچنین می توانیم کدهای پروژه خاصی مانند EN 253 را برای لوله های گرمایش منطقه ای رعایت کنیم.
