پشتیبانی لوله قابل اعتماد برای تعیین موقعیت خط لوله صنعتی و تثبیت سازه

درتیانشون، ما از زمانی که در تجارت بوده ایم - 14 سال است که پشتیبان لوله می سازیم. آنها ممکن است قطعات متحرکی که تکیه گاه های فنری دارند را نداشته باشند، اما از بسیاری جهات، تکیه گاه های لوله سفت مسئولیت بزرگ تری را بر عهده دارند. یک واحد فنری می تواند چند میلی متر مسیر را اشتباه تحمل کند و همچنان کار کند. تکیه گاه لوله ای که اندازه آن کم باشد، به خوبی جوش داده شده باشد یا در مواد نامناسب مشخص شده باشد، ممکن است به طور ناگهانی از کار بیفتد و زمانی که خراب شد، لوله با آن همراه می شود. به همین دلیل است که ما با هر سفارش پشتیبانی لوله با همان مراقبتی که به پیچیده تر خود می کنیم رفتار می کنیمپشتیبانی از فنر ثابتو واحدهای فنری متغیر.

شرح وظایف تکیه گاه لوله ساده است و هر بار درست شدن آن سخت تر است: لوله را در موقعیت خود نگه دارید، وزن آن را حمل کنید و آن را مطابق با مشخصات لوله کشی هدایت یا لنگر بزنید. ما طیف وسیعی را تولید می‌کنیم - از گیره‌های لوله‌ای پایه‌دار و T-postکفش های لوله ایبه صفحات کشویی مهندسی شده سفارشی و تکیه گاه های قلاب سنگین. اینها قطعات کاتالوگ خارج از قفسه برای ما نیستند. ما به اندازه لوله، ضخامت عایق، داده های بار و محیط نصب شما می سازیم.

چگونه ساپورت های لوله در تصویر پشتیبانی بزرگتر قرار می گیرند

در هر قفسه لوله‌ای پایین بروید و ترکیبی را خواهید دید: ساپورت‌های لوله سفت که وزن مرده را می‌گیرد و حرکت جانبی را هدایت می‌کند، آویزهای فنری یا تکیه‌گاه‌های فنری متغیر که حرکت عمودی را در صورت نیاز جذب می‌کنند. یکی بدون دیگری کار نمی کند. تکیه گاه لوله ای که در مکان نامناسب خیلی سفت است می تواند تنش را مستقیماً به فلنج یا نازل مخزن منتقل کند. به همین دلیل است که مهندسان ما همیشه هنگام ارسال درخواست برای ما به طرح پشتیبانی کامل نگاه می‌کنند - و چرا ما در پیشنهاد یک پشتیبانی لوله از پیش عایق‌شده برای خطوط سرد یا یک کفش هدایت‌شونده برای یک مسیر مستقیم طولانی که نیاز به حرکت محوری کنترل‌شده دارد، دریغ نمی‌کنیم.

مواد و مصالحی که ما ذخیره و استفاده می کنیم

ما موجودی وسیعی از فولاد کربنی، فولاد ضد زنگ، ورق، لوله و بخش های ساختاری فولاد آلیاژی را نگه می داریم تا بتوانیم ساخت پشتیبانی لوله را به سرعت تغییر دهیم. جدول زیر موادی را که بیشتر استفاده می کنیم فهرست می کند:

کلیه جوشکاری های سازه توسط جوشکاران معتبر انجام می شود و ما قبل از خروج هر تکیه گاه، بررسی های بصری و ابعادی را انجام می دهیم. اگر پروژه شما به NDT (PT، MT، یا UT) روی جوش های خاصی نیاز دارد، می توانیم آن را در محدوده قرار دهیم.

استانداردهایی که پایپ ما را پشتیبانی می کند

ما هر روز با کدهای بین المللی زیر کار می کنیم:

ANSI/MSS SP‑58 – تکیه گاه و آویز لوله

ASME B31.3 و B31.1 - لوله کشی فرآیند و نیرو

ASME بخش IX - صلاحیت های جوشکاری

EN 1090 - فولاد ساختاری (در مواردی که برای علامت گذاری CE مورد نیاز است)

GB/T 17116 - استاندارد ملی چین

سیستم ISO 9001:2015 ما کل زنجیره تولید را پوشش می دهد و قابلیت ردیابی مواد از شماره حرارت فولاد خام تا برچسب مونتاژ پشتیبانی نهایی حفظ می شود.

سوالات متداول

Q1: آیا می توانید نقشه های استاندارد پشتیبانی لوله های موجود ما را مطابقت دهید؟

بله، بیشتر سفارش‌های ما به این صورت است. نقشه‌های پشتیبانی استاندارد، ایزومتریک یا فقط یک برنامه پشتیبانی لوله مشخص‌شده را برای ما ارسال کنید، و ما دقیقاً به آن ابعاد می‌سازیم. ما به طور منظم با کتابخانه های استاندارد EPC کار می کنیم.

Q2: تفاوت بین کفشک لوله و ساپورت لوله چیست؟

در مکالمه روزانه، مردم اغلب از این اصطلاحات به جای یکدیگر استفاده می کنند. به طور دقیق، یک کفشک لوله یک نوع خاص از تکیه گاه لوله است - یک پروفیل فولادی که به پایین لوله جوش داده می شود تا آن را از فولاد ساختاری بلند کند. تکیه گاه لوله خانواده وسیع تری است که شامل کفش ها، گیره ها، راهنماها، گیره ها و مجموعه های میله آویز است. ما هم کفش های لوله و هم مجموعه های کامل پشتیبانی لوله را تولید می کنیم.

Q3: چگونه با خطوط عایق یا سرد برخورد می کنید؟

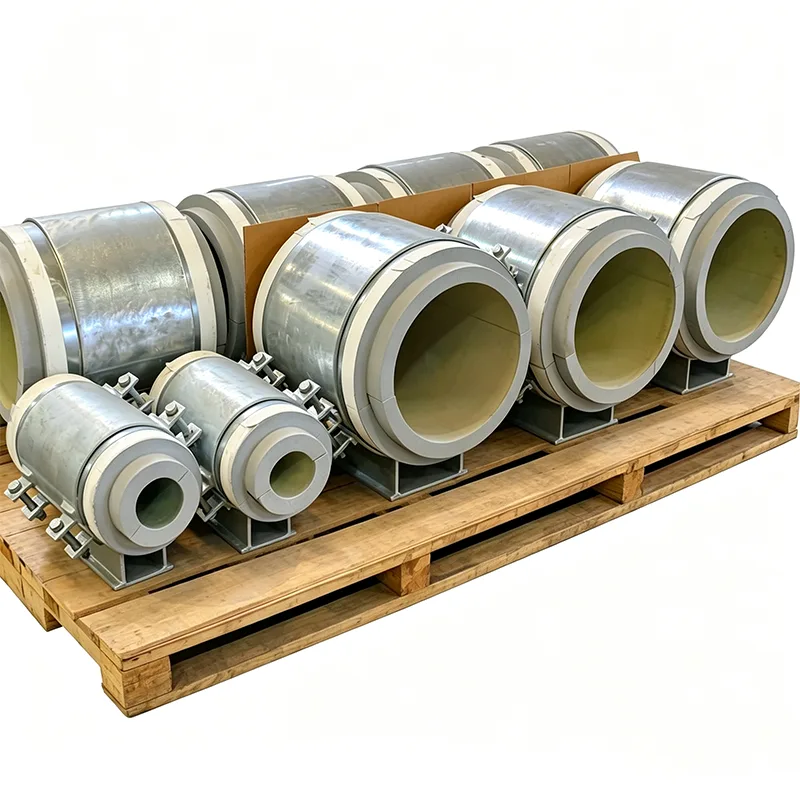

برای خطوط عایق گرم، ارتفاع کفش را افزایش می دهیم تا عایق پاک شود. برای خطوط سرد یا برودتی، ما تکیه گاه های لوله از پیش عایق شده را با یک بلوک فوم سفت و سخت که به کفش چسبانده شده است، عرضه می کنیم تا از انتقال سرما و تراکم جلوگیری شود. ضخامت و جنس عایق را به ما بگویید و ما کفش را مطابق با آن طراحی می کنیم.

Q4: زمان تحویل شما برای دسته ای از ساپورت های لوله چقدر است؟

پشتیبانی از فولاد کربن استاندارد: 15 تا 25 روز، بسته به مقدار. فولاد ضد زنگ یا مجموعه های بزرگ و پیچیده: 25 تا 35 روز. برای سفارشات انبوه مرتبط با برنامه زمانبندی پروژه، ما می توانیم تحویل را به صورت مرحله ای انجام دهیم تا با توالی ساخت شما مطابقت داشته باشد.

Q5: آیا صفحات تعبیه سازه و پست های T را نیز عرضه می کنید؟

ما می توانیم، اگر پروژه شما به آن نیاز دارد. معمولاً تکیه گاه های لوله رابط بین لوله و سازه هستند. اگر به صفحات جاسازی شده، صفحات پایه یا فولاد T-post نیز نیاز دارید، ما می توانیم همه چیز را با هم بسته بندی کنیم، که تدارکات سایت را ساده می کند.

تست و بررسی کیفیت

تکیه گاه های لوله ممکن است قطعات متحرک نداشته باشند، اما ما هنوز یک فرآیند کنترل کیفیت ساختاریافته را اجرا می کنیم:

تأیید مواد دریافتی در برابر گواهی‌های آسیاب

بررسی ابعاد پس از برش و سوراخ کاری

بازرسی تناسب قبل از جوشکاری

بازرسی بصری جوش، به علاوه NDT اضافی در صورت مشخص شدن

بررسی ابعاد و زاویه در مونتاژ تمام شده

بازرسی سطح و پوشش

هر محموله با یک یادداشت تحویل همراه است که هر پشتیبانی را با شماره برچسب آن فهرست می کند، بنابراین تیم سایت شما می تواند بدون حدس و گمان، قطعات را با نقشه ایزومتریک مطابقت دهد.

سفارشی سازی که ما هر روز انجام می دهیم

تعداد کمی از ساپورت های لوله از کارخانه ما به عنوان یک قطعه کاملا استاندارد خارج می شوند. سفارشی سازی های رایج عبارتند از:

ارتفاع کفش برای عایق ضخیم یا ضد حریق

پایه های کشویی قابل تنظیم با پدهای PTFE برای کشویی با اصطکاک کم

سخت افزار فولاد ضد زنگ برای تاسیسات دریایی و ساحلی

رتبه بندی بار ویژه - ما برای خطوط با سوراخ بزرگ که لوله هایی با قطر 40 اینچ حمل می کنند، تکیه گاه لوله ساخته ایم

گیره های ضد لرزش با پوشش نئوپرن برای لوله کشی کمپرسور رفت و برگشتی

پشتیبان های آلیاژی با دمای بالا برای خطوط کوره و اصلاح کننده

شما محدود به آنچه در یک کاتالوگ است نیستید. الزامات خود را برای ما ارسال کنید و ما دقیقاً آنچه را که نیاز دارید می سازیم.

یادداشت های عملی از طبقه فروشگاه ما

چند نکته که در طول سال‌ها انتخاب کرده‌ایم که ممکن است به شما کمک کند:

اگر قرار است لوله شما هیدروتست شود، مطمئن شوید که ساپورت های لوله برای وزن سیل شده طراحی شده اند. بسیاری از خرابی‌های پشتیبانی در حین تست اتفاق می‌افتند، نه در حین کار.

در قفسه های لوله بلند، از هدایت بیش از حد خودداری کنید. فضایی را برای حرکت محوری بگذارید. ما می توانیم صفحات کشویی با ضریب اصطکاک شناخته شده را در طرح های کفش خود بگنجانیم تا بارهای واکنش را در محدوده تنش لوله شما نگه داریم.

اگر تکیه گاه لوله در معرض آتش سوزی قرار می گیرد، یک پوشش مقاوم در برابر آتش یا طرحی را مشخص کنید که در مدت زمان مورد نیاز درجه بندی حریق فرو نریزد. ما می توانیم در مورد گزینه های عملی مشاوره دهیم.

برای لوله های فولادی ضد زنگ، همیشه از قطعات پشتیبانی از فولاد ضد زنگ یا حداقل یک آستر غیر فلزی (PTFE یا نئوپرن) استفاده کنید تا از خوردگی گالوانیکی در نقطه تماس جلوگیری کنید.

چرا تیانشون را برای ساپورت های لوله خود انتخاب کنید؟

ما توزیع کننده ای نیستیم که قطعات را از یک انبار انتخاب کنیم. ما کارخانه‌ای هستیم که فولاد را برش می‌دهیم، مجموعه‌ها را جوش می‌دهیم، سطوح تماس ماشین‌آلات، پوشش‌ها را اعمال می‌کنیم و مستقیماً به سایت یا تثبیت کننده شما ارسال می‌کنیم. تیم ما به اندازه کافی خرابی های پشتیبانی لوله را در این زمینه مشاهده کرده است تا بداند که کمی دقت بیشتر در طول ساخت، تفاوت بزرگی را ایجاد می کند.

چه به بیست کفش ساده جوش داده شده یا دویست تکیه گاه هدایت شونده پیچیده با صفحات کشویی نیاز داشته باشید، قبل از شروع برش فولاد، قیمت مستقیم کارخانه، برنامه تحویل واقعی و مجموعه ای از نقشه های ساخت را برای تأیید شما به شما ارائه می دهیم. بیش از 70٪ از کسب و کار ما از مشتریانی است که یک بار سفارش داده اند و هرگز به خود زحمت نداده اند که تامین کننده دیگری را واجد شرایط کنند.

اگر پروژه بعدی شما نیاز به تکیه گاه لوله، کفشک لوله یا تکیه گاه لوله از پیش عایق شده دارد، لیست پشتیبانی یا نقشه های استاندارد خود را برای ما ارسال کنید. معمولاً ظرف 24 ساعت، یک نقل قول مفصل را برمی گردانیم. و مثل همیشه، خوش آمدید از کارخانه ما در یانگژو دیدن کنید و ببینید که چگونه چیزها را می سازیم.
