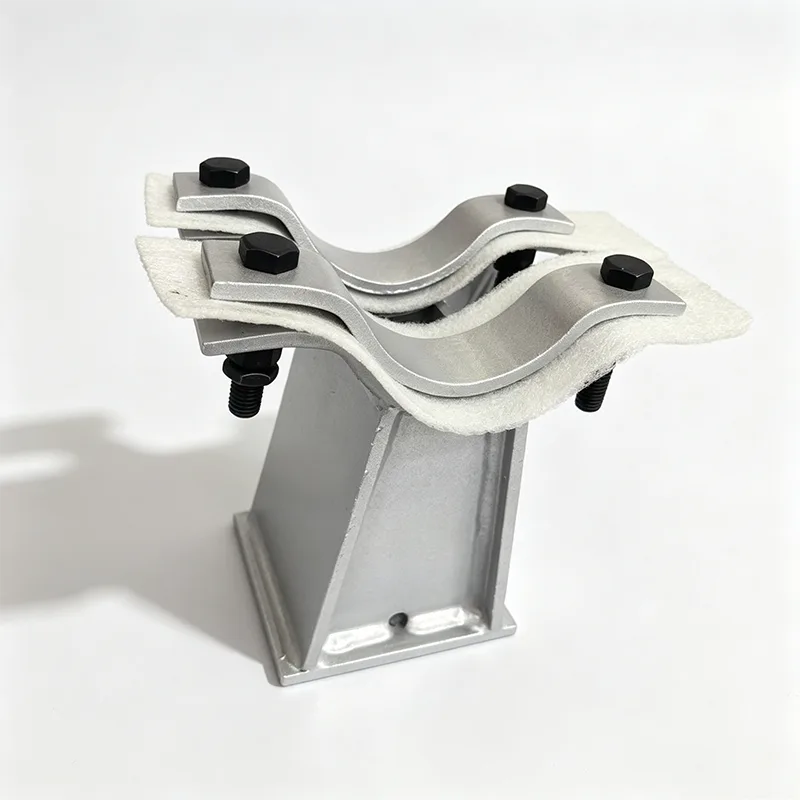

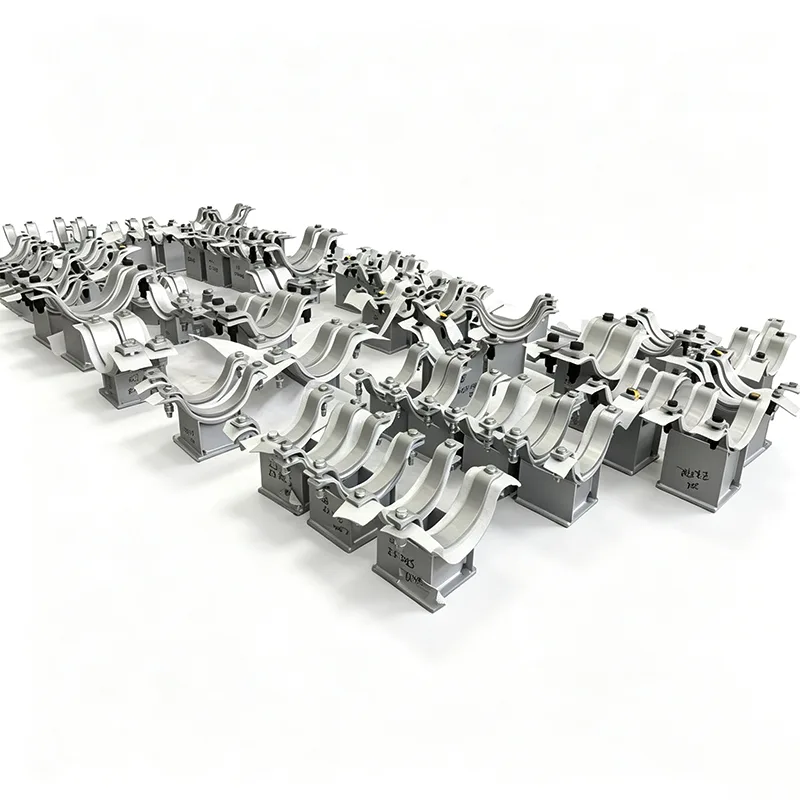

پشتیبانی از دو لوله گالوانیزه برای تیرهای فولادی

لازم نیست هر تکیه گاه لوله ای یک آلیاژ عجیب و غریب باشد. در بیشتر محیط‌های صنعتی - به قفسه‌های لوله، راهروهای تاسیساتی، ایستگاه‌های کمپرسور یا دیگ‌خانه‌های تجاری فکر کنید - چیزی که واقعاً به آن نیاز دارید تکیه‌گاهی است که سریع وارد شود، بار را بدون لغزش نگه دارد و پس از دو فصل بارانی شروع به زنگ زدن نکند. این دقیقاً همان فضایی است که تکیه گاه دو لوله گالوانیزه ما برای تیرهای فولادی اشغال می کند.

ما پس از شنیدن مکرر از پیمانکاران نصب مبنی بر اینکه حفاری یا جوشکاری روی فولاد سازه‌ای موجود باعث کاهش سرعت آن‌ها و ایجاد نقاط داغ خوردگی می‌شود، ساخت این تکیه‌گاه‌ها را شروع کردیم. از سال 2012، ما طراحی را بر اساس آن ورودی مستقیم میدانی اصلاح کرده ایم و هزاران واحد از این واحدها را در پروژه ها در بیش از 45 کشور ارسال کرده ایم.

چه چیزی این پشتیبانی را در سایت متفاوت می کند

بدون جوشکاری، بدون حفاری - نصب گیره ای واقعی

تکیه گاه دو لوله گالوانیزه برای تیرهای فولادی طوری طراحی شده است که مستقیماً به فلنج بالا یا پایین تیر I یا H-تیر با استفاده از مکانیزم گیره مکانیکی قوی متصل شود. به طور معمول، این شامل یک جفت صفحه گیره فولاد کربنی با استحکام بالا با پیچ و مهره های سخت شده یا آرایش زین و U-پیچ، بسته به پروفیل تیر است. اندازه گیره به گونه ای است که دقیقاً با عرض و ضخامت فلنج تیر مطابقت داشته باشد، بنابراین هنگامی که خدمه شما آن را پایین می آورند، تحت بارهای حرارتی یا ارتعاشی جابجا نمی شوند. بدون جوشکاری میدانی به معنای عدم آسیب به پوشش یا ضد حریق موجود تیر است و اجازه کار داغ برای کاهش سرعت کار نمی دهد.

گالوانیزه گرم واقعی، نه فقط یک اسپری روی

هر جزء - زین های لوله دوتایی، صفحات گیره، پایه های اتصال، و تمام سخت افزارها - ابتدا ساخته می شوند، سپس به طور کامل در یک حمام گالوانیزه گرم مطابق با ISO 1461 غوطه ور می شوند. برای بخش های استاندارد ما (معمولاً 6 میلی متر و ضخیم تر)، این یک روکش روی متوسط ضخامت 85 میکرومتر با یک لایه boy-zinc فلزی یا بیشتر ارائه می دهد. در زیر ما روی آن رنگ نمی‌کنیم، و به روکش‌های آبکاری شده که می‌توانند تحت گشتاور پیچ پوسته پوسته شوند، تکیه نمی‌کنیم. پس از گالوانیزه کردن، رزوه ها تمیز تعقیب می شوند و مجموعه ها به صورت آزمایشی نصب می شوند تا تضمین شود که پرسنل سایت با پیچ و مهره ای که رزوه نمی شود مبارزه نمی کنند.

پیکربندی دو لوله که در واقع کار می کند

قسمت "دوگانه" به این معنی است که یک گیره تیر تکیه گاه دو زین لوله مجزا، کنار هم یا روی هم را حمل می کند. زین ها برای مطابقت با دو قطر لوله شما - به عنوان مثال، اغلب اندازه های مختلف برای خطوط تامین و برگشت - و با فاصله کافی برای عایق، حرکت انبساط و دسترسی به آچار فاصله دارند. ما شعاع زین را به جای فشار دادن آن ماشین می کنیم، که یک سطح یاتاقان کاملاً تماس ثابت می دهد و از بیضی شدن موضعی لوله جدار نازک جلوگیری می کند. در جایی که حرکت حرارتی یک نگرانی است، می‌توانیم عناصر کشویی یا پدهای PTFE را مانند پایه‌های انبساط پیچیده‌تر خود ادغام کنیم.

داستان مواد و خوردگی

ما ساختار اولیه را از فولاد کربنی ساختاری S235JR یا S275JR (معادل ASTM A36 یا A572 Gr. 50) می‌سازیم، که از کارخانه‌هایی تهیه می‌شود که قابلیت ردیابی کامل EN 10204 3.1 را ارائه می‌کنند. پیچ و مهره معمولاً از فولاد کربنی با درجه 8.8 است که گالوانیزه گرم نیز دارد، با یک پوشش موم یا ضد گیر روی رزوه ها برای جلوگیری از داغ شدن در هنگام گشتاور زدن.

نکته ای که اغلب از ما پرسیده می شود: آیا گالوانیزه در یک کارخانه شیمیایی یا نزدیک ساحل زنده می ماند؟ پوشش‌های گالوانیزه گرم در بسیاری از محیط‌های جوی، حتی در محیط‌های صنعتی نسبتاً تهاجمی، عمر مفیدی بین 30 تا 50 سال دارند. ما می توانیم گواهی وزن پوشش روی و اندازه گیری ضخامت را از گیج مغناطیسی داخلی خود برای هر دسته ارائه دهیم. اگر محیط شما تهاجمی تر است، ممکن است ما ارتقاء به زین های فولادی ضد زنگ را توصیه کنیم – اما حقیقت صادقانه از تجربه پروژه ما این است که، برای اکثر لوله کشی های کاربردی در فولاد سازه ای، گالوانیزه انتخاب فنی مناسب و مقرون به صرفه ترین گزینه است.

پشتیبانی بار و مهندسی

در حالی که تکیه گاه دو لوله ساده به نظر می رسد، بارهای ترکیبی روی گیره تیر می تواند قابل توجه باشد. ما هر مجموعه را برای موارد زیر تأیید می کنیم:

وزن مرده عمودی هر دو لوله، پر از آب یا محصول

رانش جانبی ناشی از انبساط حرارتی، باد یا ارتعاش با سوراخ کوچک

مقاومت در برابر لغزش گیره بر اساس پیش بار پیچ و ضریب اصطکاک

تنش خمشی در پایه های زین و خمش موضعی فلنج در تیر

واحدهای استاندارد برای بارهای عمودی از 2 کیلو نیوتن تا 60 کیلو نیوتن در هر زین لوله درجه بندی می شوند، با ظرفیت های بزرگتر بنا به سفارشات مهندسی شده امکان پذیر است. هنگامی که داده‌های تنش لوله خود را برای ما ارسال می‌کنید، یک جدول رتبه‌بندی بار یا یک برگه محاسباتی خاص پروژه ارائه می‌کنیم.

برنامه‌هایی که در آنها این پشتیبانی‌ها حفظ می‌شوند

ما می بینیم که این تکیه گاه های دوگانه گالوانیزه به موارد زیر وارد می شوند:

قفسه های لوله روی زمین در کارخانه ها و پالایشگاه های شیمیایی، جایی که صدها تکیه گاه نصب شده روی تیرهای یکسان مورد نیاز است و سرعت نصب مستقیماً بر برنامه پروژه تأثیر می گذارد.

لوله کشی BOP نیروگاه (تعادل نیروگاه) - CW، آب آتش، هوای ابزار، و سایر خطوط تاسیساتی که در امتداد فولاد ساختاری قرار دارند.

سیستم های تهویه مطبوع تجاری بزرگ، که در آن گالوانیزه گرم ظاهری تمیز و صنعتی را ارائه می دهد که اغلب برای اتاق های مکانیکی در معرض دید مشخص می شود.

تصفیه خانه های آب و فاضلاب، چه در داخل و چه در خارج از منزل، که در آن یک تکیه گاه گالوانیزه رطوبت و بخارهای شیمیایی گاه به گاه را به مراتب بهتر از نمونه های رنگ شده کنترل می کند.

چگونه مطمئن شویم که همه چیز درست است

فرآیند فروشگاه ما شامل:

بازرسی پیش گالوانیزه کلیه قطعات ساخته شده از نظر کیفیت جوش و دقت ابعاد

گالوانیزه گرم در تاسیسات گواهی شده، با شیمی حمام و زمان غوطه وری کنترل شده در هر لات

بازرسی پس از گالوانیزه: بررسی بصری برای یکنواختی، عدم وجود لکه های برهنه یا مواد زاید بیش از حد. ضخامت روی با یک گیج دیجیتال کالیبره شده در چندین نقطه در هر قطعه اندازه گیری می شود

مونتاژ آزمایشی یک نمونه از هر دسته برای تأیید تناسب پیچ و تراز زین

بسته بندی با جداسازی محافظ برای جلوگیری از پارگی روی در حین حمل و نقل

تمام سوابق QC همراه با محموله همراه با گواهی مواد و یک اعلامیه انطباق جمع آوری و ارائه می شود.

سفارشی سازی یک عمل استاندارد است

در تجربه ما، تعداد بسیار کمی از ساپورت‌های لوله دوتایی «از قفسه» سفارش داده می‌شوند. ممکن است برای پاک کردن عایق موجود به گیره ای نیاز داشته باشید که با ضخامت فلنج تیری که ما تهیه نکرده ایم، یا یک زین در 6 اینچ و دیگری در 2 اینچ مناسب باشد. تیم ما عادت دارد یک طرح ابعادی یا جدول تیر و لوله را بگیرد و آن را در عرض چند روز به یک قطعه ساخته شده تبدیل کند. بررسی مهندسی و چرخش ترسیم معمولاً 2 تا 3 روز کاری برای پیکربندی جدید طول می کشد.

سوالات متداول

1. آیا گالوانیزه گرم یا آبکاری شده است و ضخامت پوشش چقدر است؟

ما فقط از گالوانیزه گرم مطابق با ISO 1461 استفاده می کنیم. پس از ساخت، کل مجموعه در روی مذاب غوطه ور می شود و یک لایه آلیاژ آهن و روی متصل به متالورژی تشکیل می دهد که با روی خالص پوشانده شده است. برای ضخامت‌های مواد استاندارد ما (≥6 میلی‌متر)، می‌توانید ضخامت پوشش متوسط ​​85 میکرومتر یا بیشتر را انتظار داشته باشید. این فرآیند اساساً متفاوت از آبکاری الکتریکی است که یک لایه نازک و کاملاً آرایشی را رسوب می دهد که مقاومت بسیار کمتری در برابر خوردگی ارائه می دهد. ما ضخامت پوشش را در چندین نقطه در هر دسته اندازه گیری می کنیم و مقادیر را در گزارش بازرسی ثبت می کنیم.

2. چگونه مطمئن می شوید که گیره تیر تحت بار یا لرزش نمی لغزد؟

گیره به گونه ای طراحی شده است که گشتاور خاصی روی پیچ های تنظیم شده، نیروی گیره قابل پیش بینی ایجاد می کند که با استفاده از یک ضریب اصطکاک محافظه کارانه (معمولاً برای فولاد گالوانیزه روی فولاد 0.3) به مقاومت لغزش تبدیل می کنیم. جداول بار ما مقدار گشتاور مورد نیاز برای دستیابی به ظرفیت نامی را مشخص می کند و ما مقاومت لغزش گیره را از طریق آزمایش بار فیزیکی در مقاطع تیر واقعی تأیید می کنیم. برای کاربردهای حیاتی، می‌توانیم نمودارهای گشتاور را ارائه کنیم و گشتاور مجدد دوره‌ای را به عنوان بخشی از تعمیر و نگهداری معمول توصیه کنیم.

3. این تکیه گاه برای چه نوع تیرهای فولادی مناسب است؟

طراحی گیره استاندارد ما بخش‌های IPE، HEA، HEB اروپایی و شکل‌های فلنج پهن آمریکایی (W) و S را در خود جای می‌دهد. ما کیت های گیره را برای عرض فلنج از حدود 100 میلی متر تا 300 میلی متر و ضخامت فلنج تا 30 میلی متر تهیه می کنیم. خارج از این محدوده، ما صفحات گیره سفارشی تولید می کنیم - به سادگی تعیین بخش تیر خود را برای ما ارسال کنید و ما گیره را طوری طراحی می کنیم که در عرض 2 تا 3 روز کاری مطابقت داشته باشد.

4. آیا دو لوله می توانند قطرهای متفاوتی داشته باشند و فاصله آن چگونه تعیین می شود؟

کاملا. ما هر زین را برای مطابقت با قطر خارجی لوله خاص خود ماشین می کنیم، بنابراین یک خط فرآیند 6 اینچی و یک خط هوای ابزار 2 اینچی می توانند پشتیبانی یکسانی داشته باشند. فاصله مرکز به مرکز زین بر اساس ابعاد ارائه شده شما طراحی شده است و به اندازه کافی برای عایق، انبساط حرارتی و دسترسی به پیچ و مهره اجازه می دهد. اگر در مورد فاصله مطمئن نیستید، مهندسان ما بر اساس مشخصات لوله ای که ارائه می کنید، حداقل فاصله را پیشنهاد می کنند.

5. آیا گیره روی تیر به رنگ یا نسوز آن آسیب می رساند؟

گیره فشار تماس بالایی را به صورت موضعی اعمال می کند، اما بار در سطح تماس کامل صفحه گیره پخش می شود. ما معمولاً توصیه می کنیم که پوشش پرتو قبل از نصب کاملاً خشک شود. فرورفتگی جزئی رنگ نرم امکان پذیر است اما یکپارچگی ساختاری تیر را به خطر نمی اندازد. برای نسوز کردن، گیره طوری طراحی شده است که مستقیماً روی فلنج فولادی قرار گیرد، بنابراین هر گونه مواد نسوز باید به صورت موضعی در اطراف ناحیه گیره خاتمه یا جدا شود - یادداشت های طراحی ما این را روشن می کند.

6. آیا محاسبات رتبه بندی بار را ارائه می دهید یا فقط ظرفیت کاتالوگ را ارائه می دهید؟

ما می توانیم هر دو را انجام دهیم. کاتالوگ استاندارد ما رتبه بندی محافظه کارانه ای را برای اندازه های معمول تیر و ترکیب لوله ها ارائه می دهد. برای پیکربندی‌های خاص پروژه، ما یک محاسبات کامل را برای بررسی مقاومت لغزش گیره، کشش پیچ، تنش خمشی زین و خمش موضعی فلنج تیر اجرا خواهیم کرد. برگه محاسبات بخشی از اسناد ارسالی است که ما معمولاً به EPCها و مهندسان مشاور ارائه می دهیم.

یک نکته کاربردی از این حوزه

در طول سال‌ها آموخته‌ایم که در قفسه‌های لوله بزرگ، تفاوت بین نصب صاف و ناامیدکننده اغلب به قابلیت تنظیم گیره مربوط می‌شود. به همین دلیل است که گیره‌های تیر ما دارای یک آرایش پیچ و مهره هستند - وقتی نصب کننده شما در بالای سر کار می‌کند چیزی از تیر نمی‌افتد. این یک جزئیات کوچک است، اما وقتی آن را در 500 پشتیبانی ضرب کنید، به پول واقعی در کار پس انداز تبدیل می شود. این همان نوع بازخوردی است که ما به محصول باز می‌گردانیم.

اگر یک قطعه تیر، دو اندازه لوله و یک بار دارید، می‌توانیم در عرض 24 ساعت یک پیشنهاد و یک نقشه مفهومی برای شما آماده کنیم. همچنین می‌توانید از کارخانه یانگ‌ژو ما دیدن کنید و کیفیت گالوانیزه و فرآیند مونتاژ را به‌صورت مستقیم مشاهده کنید - ما متوجه شدیم که وقتی یک مهندس ضخامت پوشش و سازگاری را ببیند، تصمیم‌گیری آسان می‌شود.
