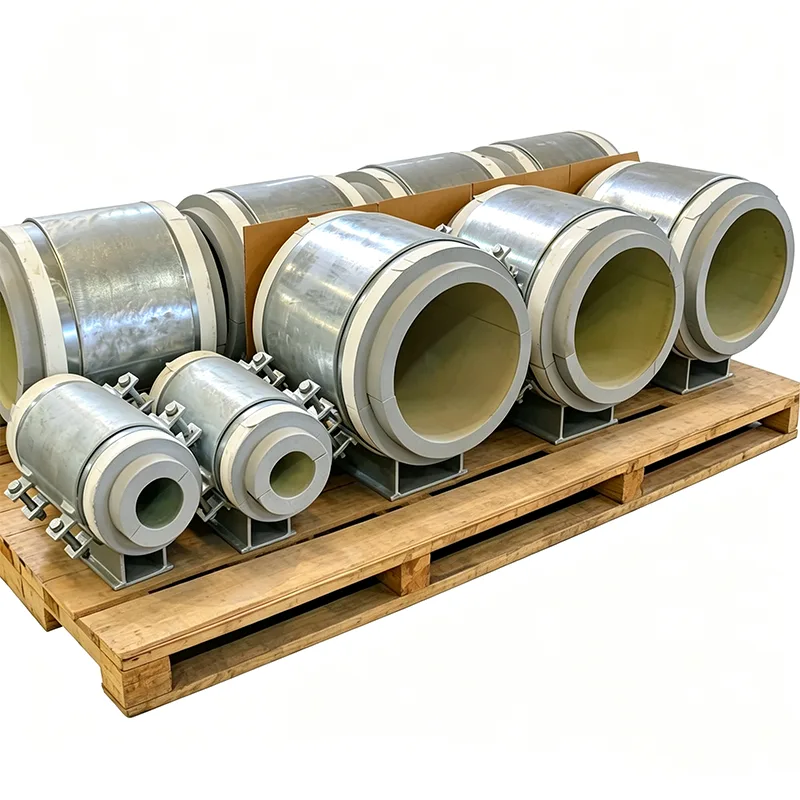

پشتیبانی لوله برای سرویس برودتی

در سیستم‌های لوله‌کشی برودتی، حتی یک اشتباه کوچک در طراحی پشتیبانی می‌تواند منجر به شکستگی‌های شکننده، افزایش گرمای بیش از حد یا بارگذاری خطرناک روی تجهیزات متصل شود. در Yangzhou Tianshun، ما از سال 2012 پشتیبان‌های لوله‌ای را برای قطارهای مایع‌سازی LNG، پایانه‌های ذخیره‌سازی اتیلن و واحدهای جداسازی هوا طراحی کرده‌ایم. ما می‌دانیم که پشتیبانی در این سرویس فقط یک قطعه فولادی نیست - این یک مونتاژ به دقت محاسبه‌شده است که باید انقباض سرد را کنترل کند، یکپارچگی عایق را حفظ کند و یکپارچگی عایق را حفظ کند.

انتخاب موادی که ایمنی را در اولویت قرار می دهد

تمام خدمات پشتیبانی لوله ما برای خدمات برودتی از موادی ساخته شده‌اند که در پایین‌ترین دماهای عملیاتی چقرمگی را حفظ می‌کنند. برای مسیر بار فلزی، ما معمولاً از پیچ و مهره ASTM A320 L7، فولاد ضد زنگ 304L یا 316L برای بدنه گیره و فولاد کربنی با دمای پایین (A350 LF2) که شرایط طراحی اجازه می دهد استفاده می کنیم. هر گرمای ماده در حداقل دمای طراحی تست ضربه می‌شود - مقادیر ناچ V-شارپی به‌عنوان استاندارد در بسته اسناد شما ارائه می‌شوند، نه فقط در صورت درخواست.

طراحی شده برای انقباض سرد و تغییر بار

هنگامی که یک لوله LNG 30 متری از محیط به -162 درجه سانتیگراد خنک می شود، می تواند بیش از 50 میلی متر منقبض شود. مجموعه های پشتیبانی ما طوری پیکربندی شده اند که این حرکت را بدون ایجاد تنش های ثانویه امکان پذیر می کند. ما پیشنهاد می کنیم:

صفحات لغزنده برودتی با سطوح پد آغشته به PTFE یا گرافیت، متصل به یک بلوک عایق باربر که از انتقال سرما به فولاد نگهدارنده جلوگیری می کند.

کفش سرد از پیش تنظیم شده که انقباض حرارتی را جبران می کند و حدس و گمان را در حین نصب از بین می برد.

تکیه گاه های فنر ثابت تنظیم شده برای حفظ تغییرات بار نزدیک به صفر در تمام محدوده حرکت سرد، از اضافه بار نازل در پمپ ها و کمپرسورهای برودتی جلوگیری می کند.

یکپارچه سازی عایق که از یخ و تراکم جلوگیری می کند

یک مانع بخار ترک خورده یا یک نقطه سرد روی تکیه گاه می تواند منجر به تشکیل یخ، CUI (خوردگی زیر عایق) و از دست دادن انرژی شود. ساپورت های ما برای ادغام با هر دو سیستم PIR (پلی ایزوسیانورات) و عایق شیشه سلولی طراحی شده اند. بخش عایق باربر به طور کامل بین کفشک لوله و تکیه گاه ساختاری با یک مسیر مانع بخار پیوسته محصور شده است. ما همچنین می‌توانیم عایق ثانویه را از قبل برش دهیم تا با ضخامت و جزئیات ژاکت پیمانکار لوله‌کشی شما مطابقت داشته باشد.

آزمایش و مستندسازی برای ردیابی کامل

قبل از اینکه هر محصولی از مرکز ما خارج شود، یک برنامه آزمایشی کامل در خانه را تکمیل می کند

یک برنامه تست داخلی کامل توسط هر محصول قبل از حمل و نقل تکمیل می شود. بازرسی ابعادی و بصری، PMI (شناسایی مواد مثبت)، تست سختی، آزمایش غیر مخرب MT/PT در صورت لزوم، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش، همگی بخشی از این برنامه هستند. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) ارائه می‌شوند.

لطفاً توجه داشته باشید: تست داخلی برابر با آزمایش شخص ثالث معتبر ILAC نیست

در صورت نیاز به آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی، به عنوان یک سرویس اختیاری جداگانه ارائه می شود.

خدمات بازرسی اختیاری شخص ثالث نقل قول جداگانه

1. تست مواد

خدمات موجود در این دسته شامل تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی است.

2. جوش NDT

روش های ارائه شده عبارتند از: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

منحنی های بار-جابجایی بخشی از این آزمایش است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

چرا ما متمایز هستیم

سیستم پشتیبانی لوله بین المللی LISEGA به عنوان معیار ما

دقت بار، استانداردهای آزمایش و سیستم های مستندسازی ما با سیستم پشتیبانی لوله بین المللی LISEGA اندازه گیری می شود.

فراتر از مدل استاندارد عرضه کننده داخلی

در حالی که یک تولید کننده استاندارد داخلی فقط محصول را تامین می کند، ما یک منحنی بار-تغییر مکان را با هر واحد فنری در نظر می گیریم. علاوه بر این، ما به آزمایش SGS شخص ثالث و بازرسی‌های شاهد کمک می‌کنیم و از بررسی اسناد مهندسی PE/CPE برای پروژه‌های خارج از کشور پشتیبانی می‌کنیم.

برنامه های کاربردی

پایانه های دریافت LNG و کارخانه های اصلاح پیک

ذخیره و جابجایی اتیلن، پروپیلن و آمونیاک مایع

تاسیسات گاز صنعتی (LOX، LIN، LAR)

گالری های خط لوله برودتی و مناطق مهار ثانویه مخازن

جعبه های سرد در جداسازی هوا و پردازش هیدروکربن

پشتیبانی‌های برودتی ما امروزه در پروژه‌های خاورمیانه، آسیای جنوب شرقی و آمریکای شمالی در خدمت هستند و تحت برخی از سخت‌ترین شرایط حرارتی به‌طور قابل اعتمادی کار می‌کنند.

چرا تیانشون؟

ما یک تولید کننده متخصص هستیم، نه یک توزیع کننده عمومی. تیم مهندسی ما می‌تواند ایزومتریک تنش لوله‌کشی شما را اندازه‌گیری کند، هر مکان پشتیبانی سرد را شناسایی کند، و یک مونتاژ بهینه را پیشنهاد کند که هم هزینه مواد و هم زمان نصب را بدون به خطر انداختن عملکرد عایق کاهش می‌دهد. بیش از 70٪ از کسب و کار ما از سفارشات مکرر حاصل می شود - نتیجه مستقیم ارائه کیفیت قابل پیش بینی در هر محموله.

سوالات متداول

س: کمترین دمایی که تکیه گاه های برودتی شما می توانند تحمل کنند چیست؟

A: تا -196 درجه سانتیگراد (دمای نیتروژن مایع). برای خدمات هلیوم مایع، با تیم مهندسی ما تماس بگیرید.

س: آیا می توانید جزئیات کفش و عایق لوله موجود ما را مطابقت دهید؟

ج: بله. ما به طور مرتب نقشه‌های مخصوص مشتری را تولید می‌کنیم، از جمله ارتفاع کفش غیر استاندارد، سبک‌های بستن و ضخامت عایق.

س: آیا مواد عایق را به عنوان بخشی از پشتیبانی ارائه می کنید؟

پاسخ: بله، ما عایق باربری (PIR، شیشه فوم یا چوب) را به طور کامل به کفشک لوله عرضه می کنیم. عایق و روکش ثانویه اطراف معمولاً در محل اعمال می شود، اما ما می توانیم کیت های عایق پیش ساخته را ارائه دهیم.

س: چگونه از ترک خوردن عایق تحت بارهای سرد چرخه ای جلوگیری می کنید؟

A: بلوک باربر با مقاومت فشاری بسیار بالاتر از حداکثر فشار باربری محاسبه شده طراحی شده است. ما همچنین اتصالات را در عایق‌های چندلایه تکان می‌دهیم و از سیستم‌های چسب انعطاف‌پذیری استفاده می‌کنیم که حرکت دیفرانسیل را در خود جای دهد.

س: پشتیبانی های برودتی شما با چه استانداردهایی مطابقت دارد؟

پاسخ: طرح‌های ما از MSS SP-58، ASME B31.3 فصل VI (برای LNG)، EN 13480 و آخرین دستورالعمل‌های GIIGNL پیروی می‌کنند. علامت CE تحت PED می تواند در صورت لزوم ارائه شود.

س: آیا می توانید زمان های تحویل کوتاه را برای لوازم اضطراری مدیریت کنید؟

ج: بله. ما انباری از صفحات اسلاید برودتی معمولی و کیت های پیچ و مهره را نگه می داریم. برای مجموعه های کاملاً ساخته شده، تولید اکسپرس در 7-10 روز امکان پذیر است.
