تیانشون، تولید کننده قطعات صنعتی خطوط لوله، تامین می کندMEtal Bellows Expansion Jointراه حل های طراحی شده برای تطبیق انبساط حرارتی، جذب حرکت خط لوله، و پشتیبانی از عملیات قابل اعتماد در شرایط سخت صنعتی. مهندسان با انتخاب مواد مناسب دم، پیکربندی حرکت و رتبه بندی فشار، می توانند تنش بیش از حد لوله کشی را کاهش دهند، از تجهیزات متصل محافظت کنند و عملکرد طولانی مدت سیستم های لوله کشی صنعتی را بهبود بخشند.
اتصال انبساط دم فلزی یک جزء لوله کشی انعطاف پذیر است که تغییرات ابعادی ناشی از نوسانات دما، جابجایی مکانیکی و بارهای عملیاتی انتخاب شده را جبران می کند. دم فلزی موجدار آن بسته به طرح، می تواند حرکت محوری، جانبی یا زاویه ای را در خود جای دهد. کاربردهای رایج شامل تولید برق، فرآوری پتروشیمی، گرمایش منطقه ای، تصفیه آب و تولید صنعتی است. انتخاب مفصل مناسب مستلزم ارزیابی دقیق فشار کاری، دما، سازگاری سیال، الزامات حرکت، عمر خستگی و شرایط نصب است. این راهنما نحوه عملکرد اتصالات انبساط دم فلزی را توضیح می‌دهد، پیکربندی‌های رایج را با هم مقایسه می‌کند، ملاحظات انتخاب مواد را تشریح می‌کند، و بررسی‌های کیفیتی را که خریداران صنعتی باید با یک تامین‌کننده واجد شرایط مانند Tianshun مطرح کنند، برجسته می‌کند.

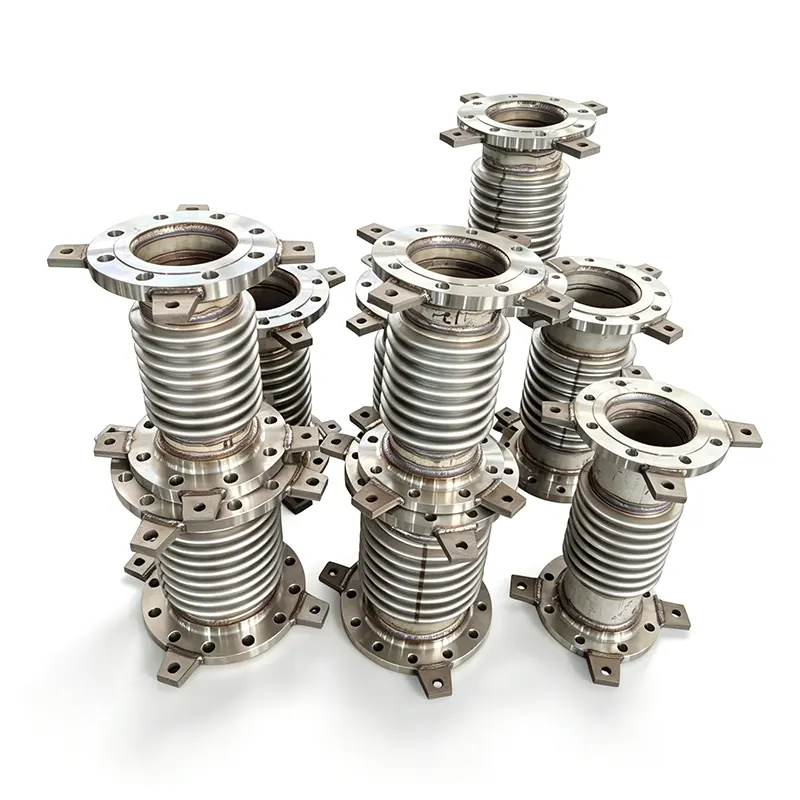

اتصال انبساط دم فلزی یک اتصال دهنده انعطاف پذیر است که در یک سیستم لوله کشی نصب می شود تا با حفظ مرز فشار مورد نیاز، حرکت را تطبیق دهد. جزء اصلی آن یک دم فلزی با دیواره نازک است که با یک سری موجدار تشکیل شده است. این موج‌ها امکان تغییر شکل کنترل‌شده را بدون نیاز به حرکت آزادانه کل لوله می‌دهند.
بر خلاف اتصال لوله صلب که جابجایی حرارتی را به اجزای اطراف منتقل می کند، یک اتصال انبساط به درستی مهندسی شده مکان مشخصی را برای حرکت فراهم می کند. این به مدیریت بارهای منتقل شده به لنگرهای لوله، تکیه گاه ها، پمپ ها، شیرها و مبدل های حرارتی کمک می کند.
یک مونتاژ معمولی ممکن است شامل موارد زیر باشد:
ساخت مناسب به چیدمان لوله کشی، محیط عملیاتی و محاسبات مهندسی بستگی دارد. برای اطلاعات مربوط به محصول، به صفحه محصول مفصل توسعه Tianshun Metal Bellows مراجعه کنید.
خطوط لوله صنعتی با افزایش دمای آنها منبسط می شوند و زمانی که سرد می شوند منقبض می شوند. لرزش تجهیزات، تحمل نصب و جابجایی ساختاری می تواند حرکت اضافی را ایجاد کند. اگر این تغییرات به درستی انجام نشوند، ممکن است فشار وارده بر لوله و تجهیزات متصل را افزایش دهند.
دم راه راه در محدوده حرکتی طراحی شده خود به طور الاستیک تغییر شکل می دهد و بخش مشخصی از جابجایی را جذب می کند. بسته به پیکربندی مفصل، حرکت ممکن است در یک جهت یا از طریق ترکیبی از جهات رخ دهد.
رانش فشار یکی دیگر از ملاحظات مهم است. فشار داخلی که بر روی ناحیه موثر یک دمنده وارد می شود می تواند نیرویی ایجاد کند که باید توسط طراحی سیستم مهار یا متعادل شود. بسته به کاربرد ممکن است به لنگرها، راهنماها، میله های اتصال و تنظیمات متعادل فشار نیاز باشد.
در نتیجه، یک اتصال انبساط دم فلزی باید به‌عنوان بخشی از تجزیه و تحلیل انعطاف‌پذیری لوله‌کشی و تنش کلی انتخاب شود تا اینکه به عنوان یک وسیله جانبی جدا شده در نظر گرفته شود.
درزهای انبساط دم فلزی جابجایی حرارتی محاسبه شده را در سیستم های لوله کشی سرد و گرم جای می دهند. این می تواند به کاهش بارهای بیش از حد ناشی از انبساط و انقباض مهار شده کمک کند، مشروط بر اینکه اتصال به درستی اندازه و نصب شده باشد.
بارهای لوله کشی کنترل نشده ممکن است بر نازل های پمپ، اتصالات شیرها، رابط های توربین و اتصالات مبدل حرارتی تأثیر بگذارد. یک اتصال انبساط به درستی مهندسی شده می تواند به مدیریت این بارها با اجازه دادن به حرکت مشخص شده در آرایش لوله کمک کند.
فولاد ضد زنگ و مواد دمنده با آلیاژ بالا را می توان برای ترکیب های مختلف فشار، دما و محیط های فرآیندی مشخص کرد. درجه مواد مناسب باید در برابر قرار گرفتن در معرض شیمیایی واقعی و شرایط عملیاتی تأیید شود.
طرح‌های محوری، جهانی، لولایی، گیمبال و طراحی‌های متعادل فشار راه‌های مختلفی را برای تطبیق حرکت ارائه می‌کنند. این به مهندسان این امکان را می‌دهد تا به جای تکیه بر یک طرح برای هر برنامه، پیکربندی اتصال را با طرح لوله مطابقت دهند.
این مزایا به مهندسی صحیح، سازگاری مواد، پشتیبانی مناسب و رعایت الزامات نصب سازنده بستگی دارد. اتصال انبساط نمی تواند پشتیبانی ناکافی لوله یا سیستم لنگر نادرست طراحی شده را جبران کند.
پیکربندی های مختلف درز انبساط نیازهای حرکتی و فشار رانش متفاوتی را برآورده می کند. درک این تفاوت ها به خریداران کمک می کند تا یک محصول مناسب را مشخص کنند.
| نوع مفصل | قابلیت حرکت اولیه | در نظر گرفتن طراحی معمولی |
|---|---|---|
| مفصل انبساط محوری | فشرده سازی و گسترش محوری | برای کنترل سیستم لوله کشی به لنگرها و راهنماهای مناسب نیاز دارد. |
| اتصال انبساط جهانی | حرکت در درجه اول جانبی، با قابلیت زاویه ای بسته به طراحی | دو دم که توسط یک قرقره مرکزی به هم متصل شده اند انعطاف پذیری حرکتی بیشتری را ارائه می دهند. |
| مفصل انبساط لولایی | حرکت زاویه ای در یک صفحه مشخص | سخت افزار لولا حرکت را کنترل می کند و به مهار فشار فشار کمک می کند. |
| مفصل انبساط گیمبال | حرکت زاویه ای در چندین صفحه | سخت افزار گیمبال چرخش را در حین مدیریت فشار رانش کنترل می کند. |
| درز انبساط متعادل با فشار | حرکت با توجه به پیکربندی خاص آن | طراحی شده برای متعادل کردن رانش فشار در جایی که مهار معمولی مناسب نیست. |
| درز انبساط تحت فشار خارجی | حرکت محوری، بسته به طراحی | ممکن است برای کاربردهایی که نیاز به ظرفیت فشرده سازی محوری قابل توجهی دارند مناسب باشد. |
ظرفیت حرکت هر پیکربندی به هندسه، ساختار دم، فشار، دما و نیازهای خستگی آن بستگی دارد. مهندسان باید حرکات ترکیبی مجاز را به جای اضافه کردن رتبه‌بندی حرکت فردی بدون تأیید تأیید کنند.
انتخاب مواد بر مقاومت در برابر خوردگی، قابلیت دما، انعطاف پذیری و عملکرد خستگی تأثیر می گذارد. مشخصات صحیح باید محیط فرآیند و همچنین شرایط مکانیکی تجربه شده در طول عملیات را در نظر بگیرد.
اطلاعات محصول منتشر شده تیانشون گزینه های معمولی زیر را فهرست می کند. اینها محدوده های مرجع هستند و نباید به عنوان رتبه بندی همزمان برای هر طراحی تفسیر شوند.
| پارامتر | محدوده یا گزینه معمولی منتشر شده است | آنچه خریداران باید تایید کنند |
|---|---|---|
| قطر اسمی | DN50–DN3000; ممکن است اندازه های بزرگتر یا غیر استاندارد در نظر گرفته شود | اندازه واقعی اتصال، طول رو در رو، و الزامات طراحی |
| فشار طراحی | PN10، PN16، PN25، PN40 | درجه فشار در دمای عملیاتی مشخص شده |
| دمای طراحی | -196 درجه سانتیگراد تا +800 درجه سانتیگراد | دمای مجاز برای متریال و ساخت و ساز انتخاب شده |
| مواد دم | SS304، SS316L، Inconel 625، و گزینه های دیگر | سازگاری با خوردگی و گواهی مواد |
| اتصالات | انتهای فلنج یا جوش داده شده | استاندارد فلنج قابل اجرا، ابعاد و الزامات جوشکاری |
| زندگی خستگی | 1000، 3000 یا 5000 چرخه برای طرح های مشخص | محاسبه عمر چرخه تحت شرایط حرکت و فشار واقعی |
فشار، دما و حرکت مجاز واقعی باید برای اتصال انتخاب شده تأیید شود. این پارامترها به یکدیگر وابسته هستند و درخواستی ترین مقدار در یک دسته به طور خودکار در هنگام تغییر سایر شرایط عملیاتی اعمال نمی شود.
اتصالات انبساط دم فلزی در صنایعی استفاده می شود که حرکت لوله کشی کنترل شده و مهار قابل اعتماد مهم است.
برای هر کاربرد، مهندسان باید ترکیب سیال، فشار طراحی، دمای عملیاتی، چرخه راه‌اندازی و خاموشی، ارتعاش و بارهای گذرا بالقوه را ارزیابی کنند. این جزئیات تعیین می کند که آیا اتصال دم فلزی مناسب است و کدام پیکربندی باید مشخص شود.
یک فرآیند انتخاب قابل اعتماد با داده های عملیاتی دقیق شروع می شود. انتخاب اتصال فقط بر اساس قطر اسمی لوله می تواند منجر به ظرفیت حرکتی ناکافی یا فشار نامناسب شود.
تیانشون گزینه های استاندارد و سفارشی شده اتصال انبساط دم فلزی را ارائه می دهد. برای سیستم های غیر استاندارد، به اشتراک گذاری نقشه های لوله کشی و داده های عملیاتی به تیم مهندسی کمک می کند تا پیکربندی و مشخصات مورد نیاز را ارزیابی کند.
حتی یک اتصال انبساط که به درستی طراحی شده باشد، اگر اشتباه نصب شود یا در معرض حرکت خارج از محدوده مشخص شده قرار گیرد، ممکن است پیش از موعد از کار بیفتد. بنابراین نصب و نگهداری باید از نقشه های تایید شده و دستورالعمل های سازنده پیروی کند.
در طول سرویس، تغییر شکل قابل مشاهده، خوردگی، نشتی، لرزش غیر معمول و آسیب به اجزای محافظ را بررسی کنید. هر گونه تغییر در شرایط عملیاتی که می تواند بر عمر خستگی یا ظرفیت حرکت تأثیر بگذارد را بررسی کنید. فواصل بازرسی باید بر اساس شدت سرویس، بحرانی بودن تجهیزات و برنامه نگهداری قابل اجرا باشد.
برای سیستم‌های فشار بالا، دمای بالا یا رسانه‌های خطرناک، بازرسی و تعمیر باید توسط پرسنل واجد شرایط تحت رویه‌های ایمنی مربوطه انجام شود. یک بادبزن آسیب دیده نباید بدون ارزیابی مهندسی مناسب به خدمت بازگردانده شود.
هدف اصلی آن تطبیق حرکت لوله‌کشی مشخص ناشی از انبساط حرارتی، انقباض، یا جابجایی‌های دیگر و در عین حال کمک به مدیریت بارهای منتقل شده از طریق سیستم لوله‌کشی است.
یک اتصال انبساط محوری در درجه اول فشرده سازی و گسترش را در امتداد خط مرکزی لوله انجام می دهد. یک اتصال انبساط جهانی از دو عنصر دم که توسط یک قرقره مرکزی جدا شده اند برای جابجایی بیشتر جانبی استفاده می کند، با قابلیت زاویه ای اضافی بسته به طراحی آن.
بهترین ماده واحد برای هر کاربرد وجود ندارد. SS304، SS316L، SS321، Inconel 625 و آلیاژهای دیگر ممکن است در شرایط مختلف مناسب باشند. انتخاب باید بر اساس سازگاری سیال، دما، فشار، نیازهای خستگی و ارزیابی مهندسی سازنده باشد.
عمر سرویس به تعداد و اندازه چرخه های حرکت، فشار، دما، خوردگی، لرزش، کیفیت نصب و نگهداری بستگی دارد. به جای تکیه بر تخمین عمر سرویس جهانی، یک محاسبه عمر خستگی برای پاکت عملیاتی مشخص شده درخواست کنید.
خیر. درزهای انبساط معمولاً جایگزین نیاز به تکیه گاه لوله، لنگر و راهنماهای مناسب نمی شوند. این اجزا وزن، تراز و حرکت لوله را کنترل می کنند تا اتصال در محدوده طراحی خود عمل کند.
اطلاعات محصول تیانشون طرح‌های استاندارد و سفارشی‌شده، از جمله ابعاد غیر استاندارد و گزینه‌های مواد مختلف را توصیف می‌کند. خریداران باید نقشه‌ها، شرایط عملیاتی، الزامات حرکت و جزئیات اتصال را برای تأیید امکان‌سنجی و به دست آوردن یک پیشنهاد ویژه طراحی ارائه دهند.
اتصال انبساط دم فلزی یک جزء مهم در سیستم های لوله کشی صنعتی است که باید حرکت حرارتی را در خود جای دهد، جابجایی را مدیریت کند و از تجهیزات متصل در برابر بارهای مکانیکی بیش از حد محافظت کند. عملکرد قابل اعتماد بستگی به انتخاب مواد مناسب دم، پیکربندی حرکت، درجه فشار و عمر خستگی دارد و در عین حال از نصب و طراحی صحیح پشتیبانی می‌کند. تیانشون راه حل های استاندارد و سفارشی شده ای را برای طیف وسیعی از الزامات خط لوله صنعتی با قابلیت ردیابی مواد و گزینه های بازرسی ارائه می دهد که در اطلاعات محصول خود توضیح داده شده است. برای شناسایی پیکربندی مناسب برای پروژه خود، مشخصات مفصل انبساطی Tianshun Metal Bellows را بررسی کنید وبا ما تماس بگیریدبا پارامترهای عملیاتی، نقشه‌های فنی و الزامات خرید برای بحث در مورد انتخاب مواد، طراحی سفارشی و راه‌حلی متناسب با سیستم خط لوله شما.
