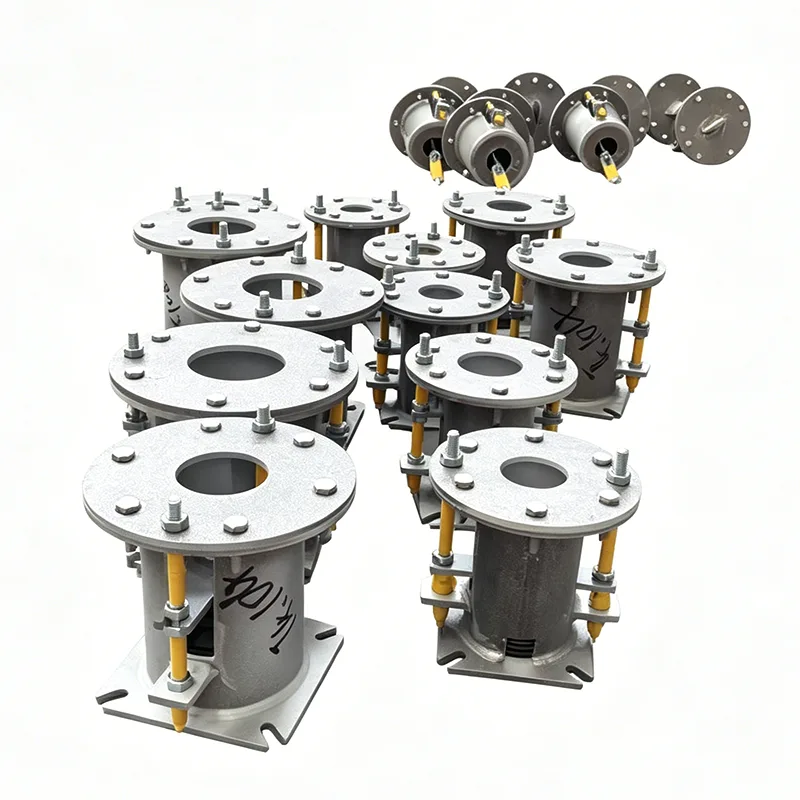

آویزهای فنری مقاوم در برابر خوردگی برای تعلیق و لرزش خط لوله بالای سر

اکثر مردم آنها را آویز فنری می نامند، برخی آنها را تکیه گاه فنری می نامند و در زمین هر دو را خواهید شنید. در Tianshun، ما به این نام معطل نمی شویم - آنچه مهم است این است که وقتی یک لوله باید از یک تیر سازه آویزان شود و همچنان آزادانه با چرخه های حرارتی حرکت کند، مونتاژ کار می کند. ما 14 سال است که اینها را برای نیروگاه‌ها، قفسه‌های لوله‌های پالایشگاهی و خطوط فرآوری می‌سازیم، و آویزهای فنری ما در حال حاضر در بیش از 45 کشور لوله را نگه می‌دارند.

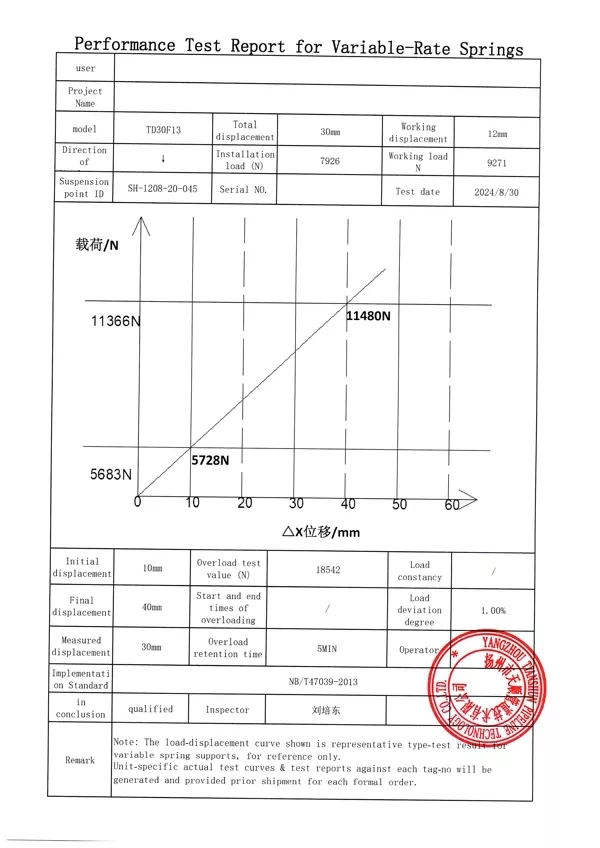

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

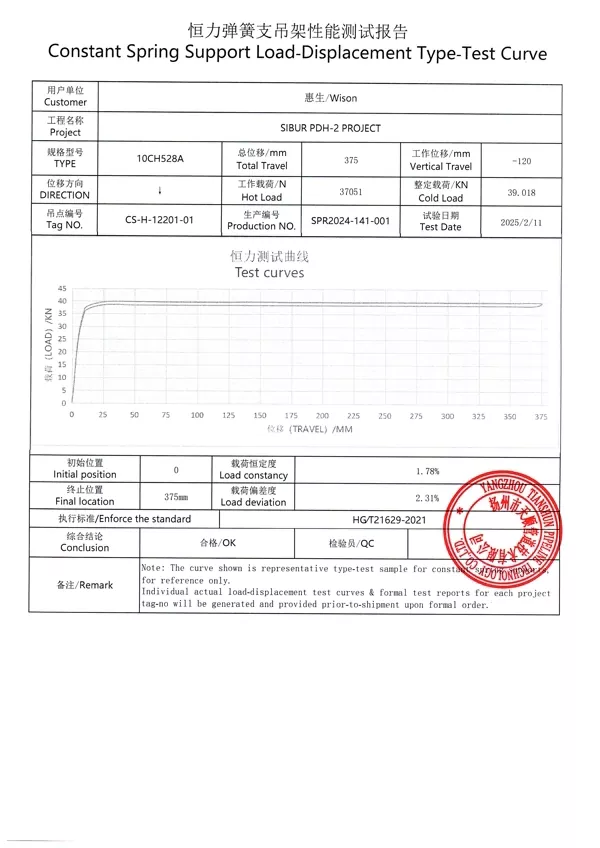

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

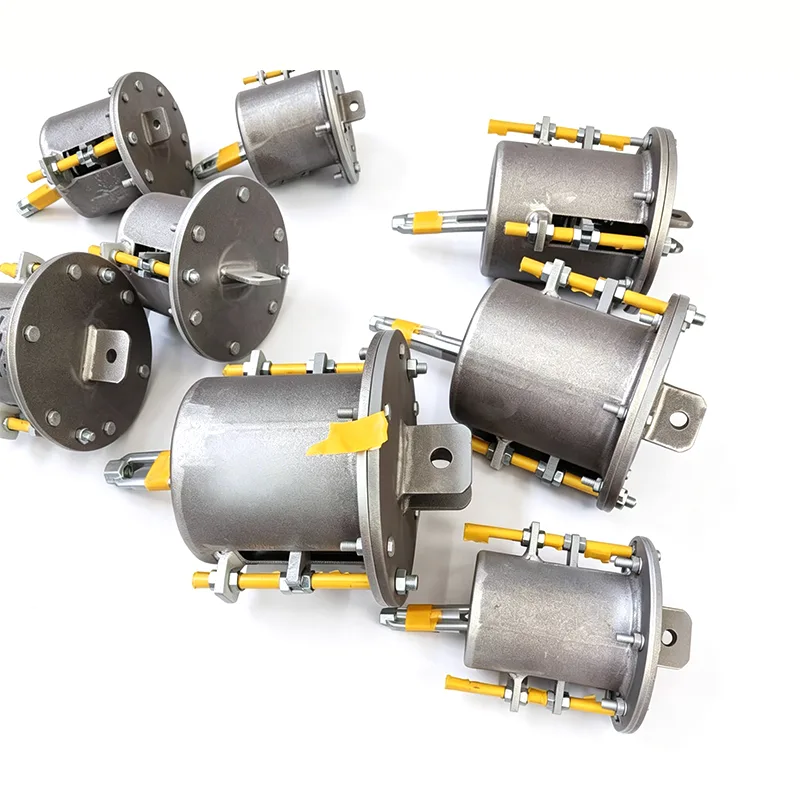

آویز فنری دو کار را همزمان انجام می دهد: وزن کامل لوله را از بالا حمل می کند و در حین انبساط یا انقباض با لوله حرکت می کند. بر خلاف میله آویز سفت و سخت که فقط در آنجا آویزان می شود، آویز فنری در تمام محدوده حرکتی درگیر می ماند. این امر به ویژه در مسیرهای مستقیم طولانی لوله های مرتفع که رشد حرارتی می تواند به سرعت افزایش یابد بسیار مهم است. برای خطوطی که بار باید تقریباً ثابت بماند بدون توجه به اینکه لوله چقدر حرکت می کند، بسیاری از پروژه ها اینها را باپشتیبانی از فنر ثابتروی همان قفسه برای خطوط کمتر بحرانی، استانداردپشتیبانی فنر متغیراغلب این کار را انجام دهید - همان سبک خانه آویز فنری، فقط یک چیدمان داخلی فنر متفاوت.

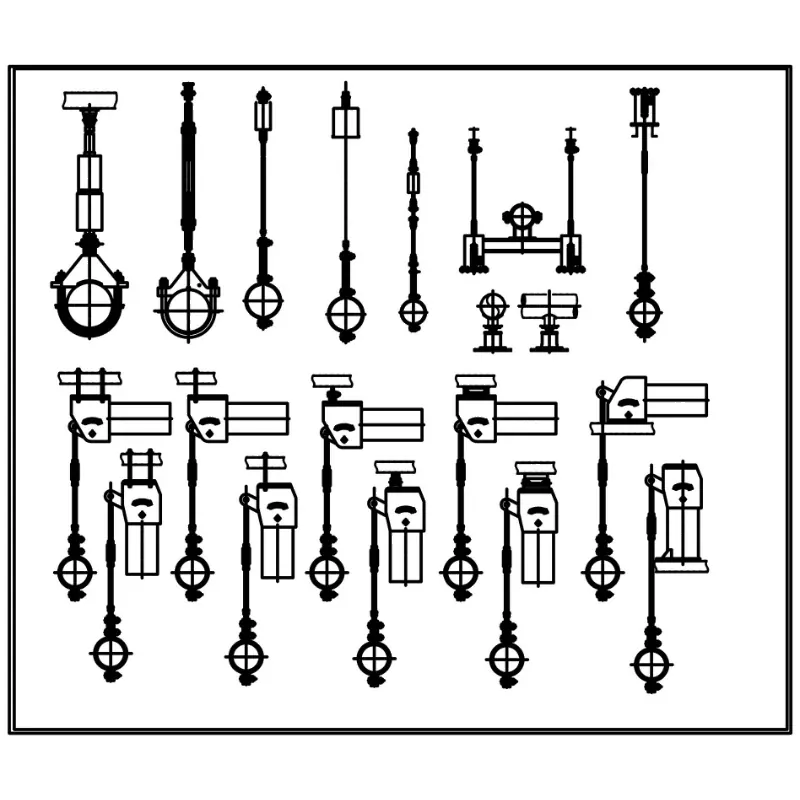

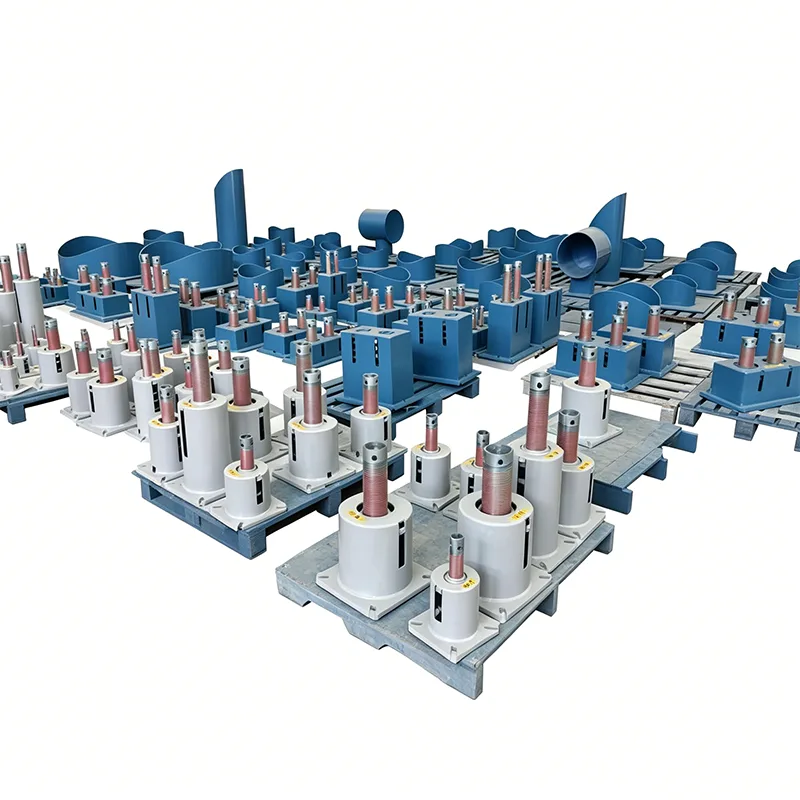

جاهایی که آویزهای فنری در یک سیستم لوله کشی قرار می گیرند

آویز فنری به تنهایی کار نمی کند. در قفسه‌های لوله معمولی، آویزهای فنری را می‌بینید که در کنار تکیه‌گاه‌های لوله سفت و کفش‌های لوله که وزن را در ارتفاعات پایین‌تر تحمل می‌کنند، کار می‌کنند. در نقاط اتصال در دمای بالا یا نزدیک اتصالات تجهیزات، آویزها اغلب مشخص می شوند زیرا فضای کف را آزاد می کنند و به لوله اجازه می دهند در جهات مختلف حرکت کند. هنگامی که خط سرد یا سرد است، جفت کردن آویز با پایه های لوله از قبل عایق شده در نقطه گیره از یخ زدگی جلوگیری می کند و سیستم عایق را دست نخورده نگه می دارد. بسیاری از مشخصات پروژه همچنین به کل مجموعه صرفاً به عنوان بخشی از یک بسته پشتیبانی فنری اشاره می کنند - تفاوت در واقع فقط نصب در بالا و پایین است.

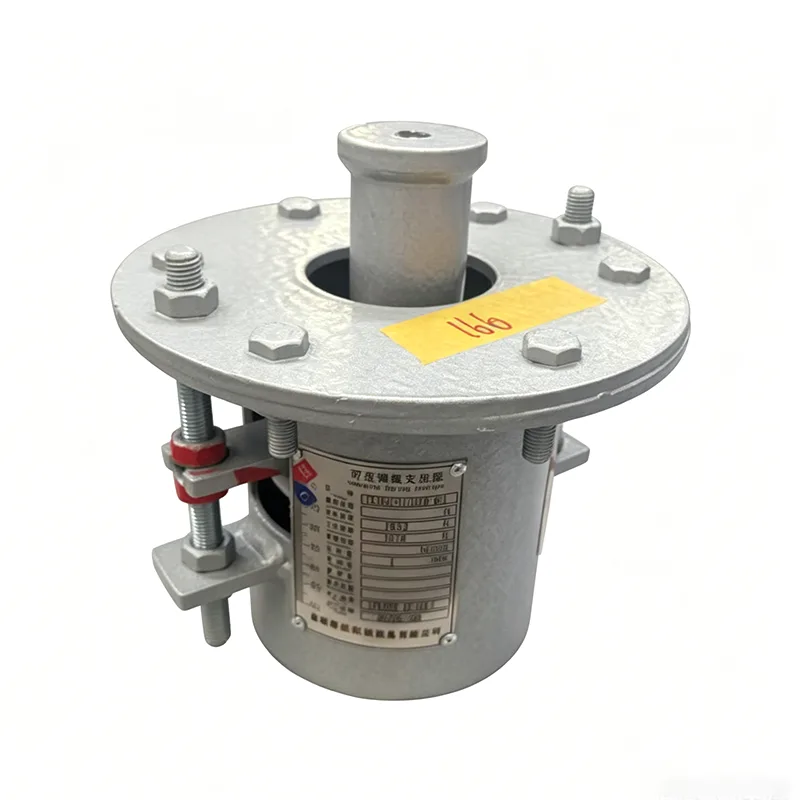

چه چیزی به یک مجموعه آویز فنری وارد می شود

آویز فنری فقط فنری در قوطی نیست. این یک مجمع است. در اینجا چیزی است که ما معمولا استفاده می کنیم:

هر دسته ای از مواد دارای گزارش تست آسیاب است و ما آن را به عدد حرارتی ردیابی می کنیم. اگر مشخصات شما به گواهینامه 3.2 (EN 10204) نیاز دارد، ما آن را پوشش داده ایم.

استانداردهایی که ما بر اساس آن می سازیم

ما آویزهای فنری را برای دیدار با:

ANSI/MSS SP-58 - ساپورت لوله و آویز

ASME B31.3 - لوله کشی فرآیند

GB/T 17116

DIN، JIS، یا مشخصات پروژه در صورت نیاز

کارخانه ما تحت استاندارد ISO 9001:2015 عمل می کند، که به معنی رویه های مستند در هر مرحله، از مواد اولیه دریافتی تا آزمایش بار نهایی است.

سوالاتی که می گیریم

Q1: چه زمانی از آویز فنری به جای تکیه گاه فنری پایه دار استفاده کنم؟

وقتی لوله در ارتفاع کار می کند و زیر آن سکوی فولادی برای نشستن وجود ندارد. قفسه های لوله، خطوط هوایی و لوله کشی پنت هاوس دیگ از موارد کلاسیک هستند. آویزها به فولاد بالای سر متصل می شوند و به لوله می افتند. این مربوط به جایی است که نقطه پشتیبانی شما قرار دارد، نه در مورد مکانیسم فنر.

Q2: آیا می توانم همان محدوده بار را در چوب لباسی که در فنر پایه می توانم دریافت کنم؟

به طور کلی، بله. آویزهای فنری متغیر ما چند صد کیلوگرم تا 20+ تن در هر چوب لباسی را پوشش می دهند. آویزهای ثابت بهار بالاتر می روند. اگر به چیزی واقعا سنگین نیاز دارید - مثلاً 40 تن روی یک میله - می توانیم آن را بسازیم، اما منطقی تر است که ابتدا با ما صحبت کنید تا بتوانیم گزینه های توزیع بار را بررسی کنیم.

Q3: چگونه آویزهای فنری را آزمایش می کنید؟

فنر را روی بار مشخص شده تنظیم می کنیم، آن را در طول مسیر کامل خود می گذرانیم و بررسی می کنیم که نیرو در محدوده تحمل باقی بماند. برای آویزهای فنری ثابت، منحنی بار-انحراف را رسم می کنیم و تأیید می کنیم که در حاشیه طراحی صاف است. ترازوهای سفر تأیید می شوند و همه اتصالات از نظر کیفیت رزوه و یکپارچگی جوش بررسی می شوند.

Q4: زمان استاندارد شما چقدر است؟

برای مجموعه‌های آویز استاندارد با محدوده بار مشترک، 20 تا 25 روز. اگر به سخت افزار ضد زنگ 304، پوشش های ویژه یا سفرهای غیر استاندارد نیاز دارید، 30 تا 40 روز را رقم بزنید. بسته‌های پروژه‌های بزرگ یک برنامه تولید اختصاصی دریافت می‌کنند، و ما به شما تعهد تحویل قاطعانه با قیمت‌گذاری می‌دهیم.

Q5: آنها چگونه حمل می شوند؟

مجموعه های آویز به قطعات قابل کنترل تقسیم می شوند - محفظه فنر، مجموعه میله و گیره - در جعبه های چوبی با روکش ضد آب در کنار هم قرار می گیرند. هر جعبه با شماره برچسب آویز برچسب گذاری شده است تا خدمه سایت بتوانند بلافاصله آنها را با طراحی پشتیبانی لوله مطابقت دهند.

سفارشی سازی که به طور منظم انجام می دهیم

بسیاری از مشتریان فکر می کنند آویزهای فنری فقط به عنوان اقلام استاندارد کاتالوگ عرضه می شوند. اینطوری کار نمی کنیم. اکثر آویزهای فنری که ما ارسال می کنیم حداقل یک جزئیات سفارشی دارند، خواه این باشد:

سفر طولانی برای تطبیق حرکت لرزه ای بزرگ

طول میله های سفارشی برای فاصله های بالای سر خاص

ساخت فولاد ضد زنگ برای محیط های ساحلی یا خورنده

مواد فنری با دمای بالا برای خطوطی که بالاتر از 400 درجه سانتیگراد هستند

سیستم های مخصوص رنگ - اپوکسی، پرایمر غنی از روی، یا پوشش دریایی

نیازی نیست لوله خود را به چوب لباسی ما بچسبانید. ما آویز را برای لوله شما می سازیم.

آنچه از پروژه های واقعی آموخته ایم

اگر در حال نوشتن مشخصات پشتیبانی لوله هستید، چند نکته کاربردی ارزش دانستن دارد:

در دوهای مستقیم طولانی، هر نقطه پشتیبانی را ثابت نکنید. بگذارید آویزهای فنری رشد را جذب کنند و لنگرها را به صورت استراتژیک قرار دهید. اگر مهندس تنش لوله شما داده‌های حرکت را ارائه دهد، می‌توانیم تعیین کنیم که کدام آویزها به کجا می‌روند.

اگر لوله عایق است، نوع گیره و آستر را از جلو مشخص کنید. مقاوم سازی عایق در نقطه آویز پس از نصب نامرتب و گران است.

برای نصب در فضای باز در مناطق مرطوب یا ساحلی، سخت افزار ضد زنگ یا حداقل گالوانیزه گرم را مشخص کنید. میله های کربن فولادی در روز اول خوب به نظر می رسند، اما بعد از دو فصل بارانی اینطور به نظر نمی رسند.

راه تیانشون

ما یک شرکت تجاری نیستیم که قطعات شخص دیگری را در جعبه خود قرار دهیم. ما اینها را در کارخانه خودمان در یانگژو می سازیم. ما فولاد را می خریم، اجزا را ماشین می کنیم، فنرها را باد و آزمایش می کنیم، واحدها را مونتاژ می کنیم، رنگ می کنیم، بسته بندی می کنیم و ارسال می کنیم. هیچ مرحله وسطی وجود ندارد که کیفیت از بین برود.

در طول سال‌ها، ما بسته‌های آویز فنری کامل را برای پروژه‌هایی که بدون مشکل در طول راه‌اندازی و سال‌ها کار انجام شده‌اند، عرضه کرده‌ایم. به همین دلیل است که بیش از 70 درصد مشتریان ما برمی‌گردند - نه به این دلیل که ما ارزان‌ترین هستیم (منصفانه هستیم، نه ارزان)، بلکه به این دلیل که آویزها به موقع ظاهر می‌شوند، با نقشه‌ها مطابقت دارند و به کار خود ادامه می‌دهند.

اگر پروژه‌ای را قیمت‌گذاری می‌کنید که شامل آویزهای فنری، تکیه‌گاه‌های ثابت فنر یا کفش‌های لوله‌ای از پیش عایق‌شده است، برگه‌های داده یا نشانه‌گذاری‌های خود را برای ما ارسال کنید. ما یک نقل قول مناسب ایجاد می کنیم - مستقیم کارخانه، بدون نشانه گذاری پنهان - و اگر بخواهید، شما را از طریق منطق طراحی پشت انتخاب خود راهنمایی می کنیم. شما همچنین می توانید از کارخانه دیدن کنید و خط تولید را خودتان ببینید.
