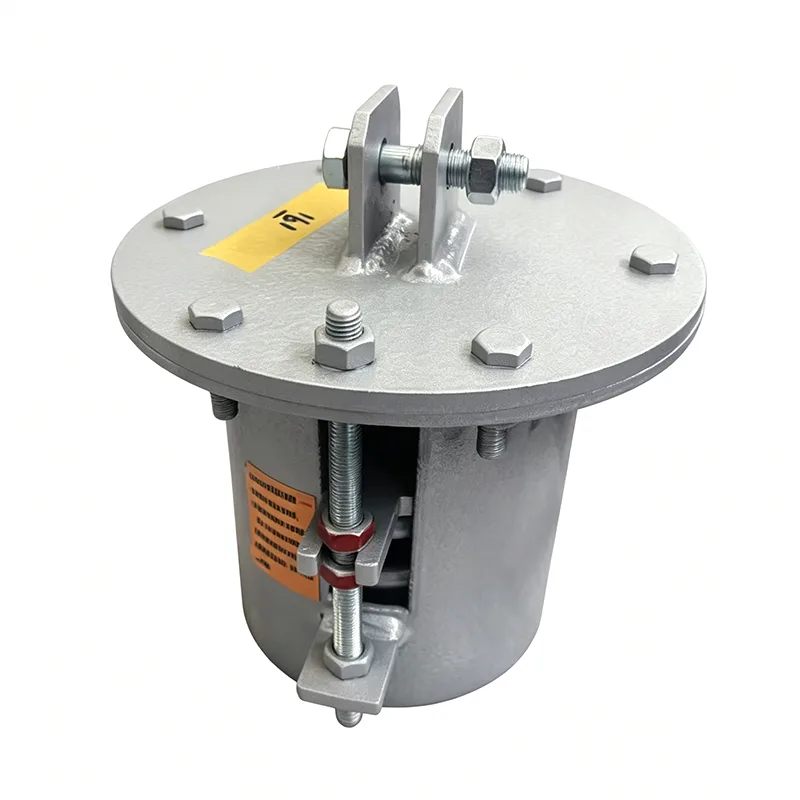

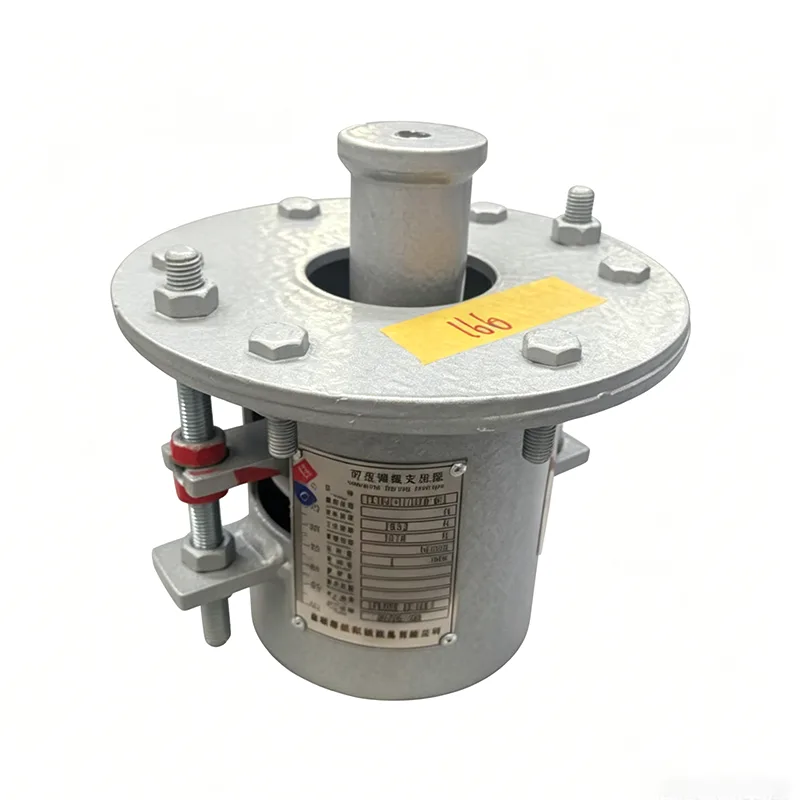

آویز فنری استاندارد ASME

از زمان تأسیس در سال 2012، شرکت فناوری خط لوله Yangzhou Tianshun به مدت 14 سال متخصص در راه حل های سیستم خط لوله بوده است. با تخصص فنی عمیق و تجربه خدمات جهانی، ما با افتخار آویز فنری استاندارد ASME را ارائه می دهیم.

این محصول که مطابق با استانداردهای ASME طراحی و تولید شده است، برای برآورده کردن نیازهای پشتیبانی خط لوله و جبران جابجایی در بخش های برق، پتروشیمی، انرژی و سایر بخش ها توسعه یافته است. با عملکرد پایدار و کیفیت قابل اعتماد، به عنوان یک محافظ حیاتی برای عملکرد ایمن خطوط لوله در پروژه های مهندسی جهانی عمل می کند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

طراحی و ساخت

1. طراحی دقیق مطابق با استاندارد

▶  این محصول به طور کامل با استانداردهای بین المللی از جمله ASME PTC30.1 مطابقت دارد و اطمینان می دهد که خواص مکانیکی و دوام آن مطابق با الزامات شرایط کاری سخت است.

▶ تجزیه و تحلیل المان محدود (FEA) برای بهینه سازی ساختار، متعادل کردن موثر بار، جابجایی و پایداری برای افزایش ایمنی سیستم اعمال می شود.

▶   طیف کاملی از مدل‌ها و رتبه‌بندی‌های بار برای پوشش همه سناریوهای برنامه موجود است.

2. مواد ممتاز و صنایع دستی دقیق

▶  بدنه اصلی از فولاد آلیاژی با استحکام بالا یا فولاد ضد زنگ، با پوشش گالوانیزه گرم یا ضد خوردگی روی سطح برای مقاومت در برابر خوردگی عالی ساخته شده است.

▶  عناصر فنر تحت عملیات حرارتی تخصصی قرار می‌گیرند تا تغییر شکل پلاستیک را در طول کارکرد طولانی‌مدت از بین ببرند و عمر مفیدی بیش از 30 سال داشته باشند.

▶  ماشینکاری CNC و بازرسی خودکار در سرتاسر تولید اجرا می شود، با تحمل دقت کنترل شده در 0.5 میلی متر برای تضمین تحویل بدون نقص هر واحد.

مزایای اصلی

کیفیت و گواهینامه

همه محصولات قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرند.

تست داخلی شامل: بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، تست غیر مخرب MT/PT (در صورت لزوم)، تست بار فنر (با منحنی‌های بار-جابجایی)، و اندازه‌گیری ضخامت پوشش.

گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

تست داخلی به منزله آزمایش شخص ثالث تایید شده توسط ILAC نیست. آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس جداگانه و اختیاری در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به طور جداگانه نقل شده):

1. تست مواد: تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. آزمایش عملکرد بار فنر، از جمله منحنی های بار-جابجایی.

4. بازرسی حفاظت در برابر خوردگی پوشش گالوانیزه گرم/اپوکسی.

5. آزمایش شاهد، نظارت کارخانه، و بازرسی پیش از ارسال (PSI).

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند. برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

سناریوهای کاربردی

خدمات و پشتیبانی

1. پشتیبانی از انتخاب حرفه ای: تیمی از مهندسان ارشد ابزارهای انتخاب آنلاین را فراهم می کنند و به درخواست های راه حل سفارشی در عرض 2 ساعت پاسخ می دهند.

2. خدمات چرخه کامل: خدمات یک مرحله ای شامل مشاوره فنی، راهنمایی نصب و نگهداری پس از فروش، با پاسخگویی جهانی 24 ساعته.

3. راه حل های فعال شده با داده: رابط رایگان برای نرم افزار تجزیه و تحلیل تنش خط لوله برای کمک به مشتریان در بهینه سازی طراحی سیستم ارائه شده است.

چرا آویز فنری استاندارد ASME Yangzhou Tianshun را انتخاب کنید؟

▶ 14 سال تجربه در صنعت: خدمات رسانی به مشتریان در بیش از 40 کشور در سراسر جهان، با پوشش بیش از 1000 پروژه کلیدی. پایداری محصول به طور کامل در برنامه های کاربردی دنیای واقعی تایید شده است.

▶ رهبری فناوری: ما تحقیق و توسعه مشترک را با چندین دانشگاه انجام می دهیم تا به طور مداوم عملکرد محصول را بهینه کنیم و ۶ پتنت ملی را در اختیار داریم.

▶  مورد اعتماد رهبران صنعت: شریک بلندمدت شرکت‌های پیشرو از جمله سینوپک، شل و جنرال الکتریک، با نرخ تکرار خرید بیش از ۸۵ درصد.

▶  تحویل شفاف: ردیابی پیشرفت تولید کامل فرآیند برای اطمینان از تحویل به موقع و حذف خطرات تاخیر ارائه می شود.

هم اکنون با ما تماس بگیرید:

Yangzhou Tianshun Pipeline Technology Co., Ltd. مشتاقانه منتظر مشارکت با شما و محافظت از پروژه های مهندسی شما با آویزهای فنری استاندارد ASME حرفه ای، قابل اعتماد و قابل اعتماد است.
