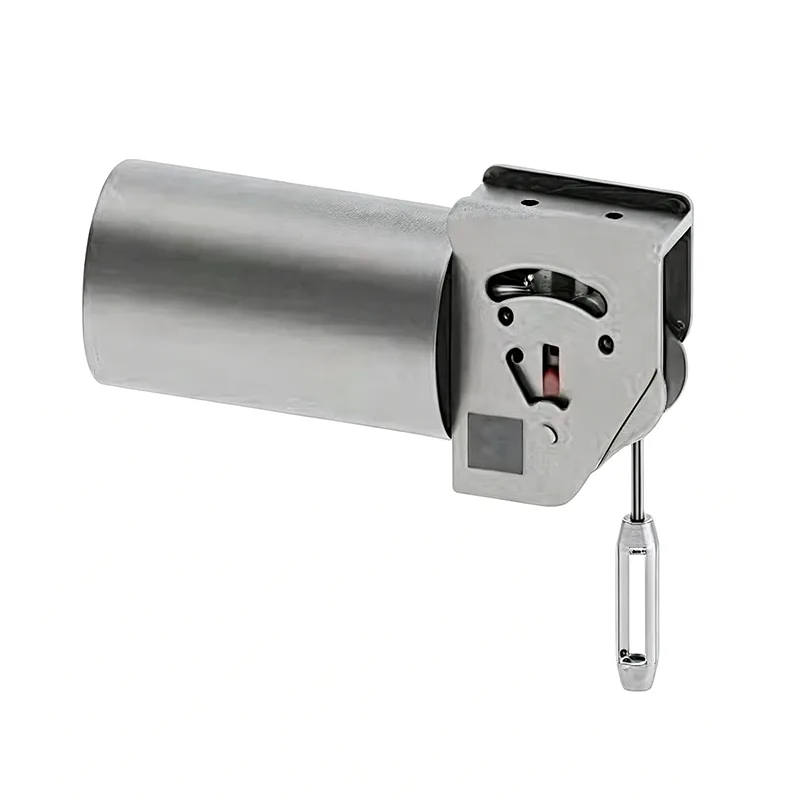

آویز فنری ثابت دقیق برای خط لوله با جابجایی زیاد با خروجی بار یکنواخت

آویزهای فنری ثابت که به آن ها تکیه گاه های فنری بار ثابت یا تکیه گاه های نیروی ثابت نیز گفته می شود، نیروی نگهدارنده تقریباً یکنواخت را در سراسر محدوده حرکتی کامل لوله ایجاد می کنند. این واحدها به طور خاص برای سیستم‌های لوله‌کشی طراحی شده‌اند که جابجایی حرارتی عمودی قابل توجهی را تجربه می‌کنند، جایی که تکیه‌گاه‌های فنری متغیر باعث ایجاد تغییرات بار بیش از حد و انتقال تنش ناخواسته به تجهیزات متصل و لوله‌کشی می‌شود.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

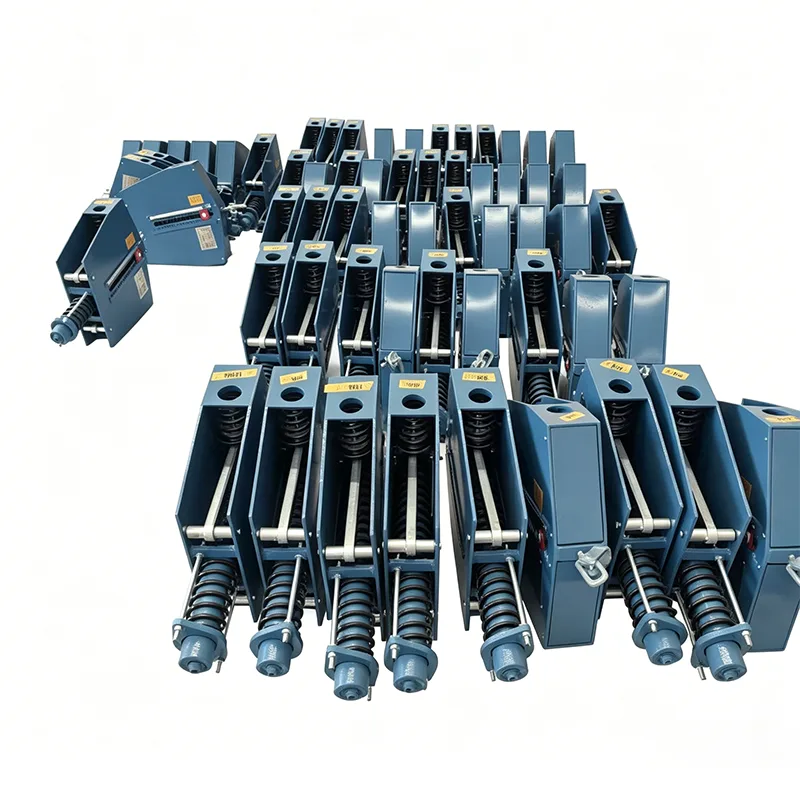

درفناوری خط لوله یانگژو تیانشون، ما آویزهای فنری ثابت را با استفاده از مکانیزم میله اتصال میل لنگ ثابت همراه با فنرهای فشاری با کیفیت بالا تولید می کنیم. این طراحی، گشتاور فنر را در برابر گشتاور بار حول محور اصلی در تمام طول حرکت متعادل می‌کند و انحراف بار را در حد استاندارد 5% و برای پیکربندی‌های با دقت بالا 3% حفظ می‌کند. هر مجموعه در یک محفظه محافظ قرار می گیرد که از اجزای داخلی در برابر زباله های ساختمانی و آلاینده های محیطی محافظت می کند و خطر تعمیر و نگهداری را در طول عمر پشتیبانی کاهش می دهد.

مشخصات فنی و سری

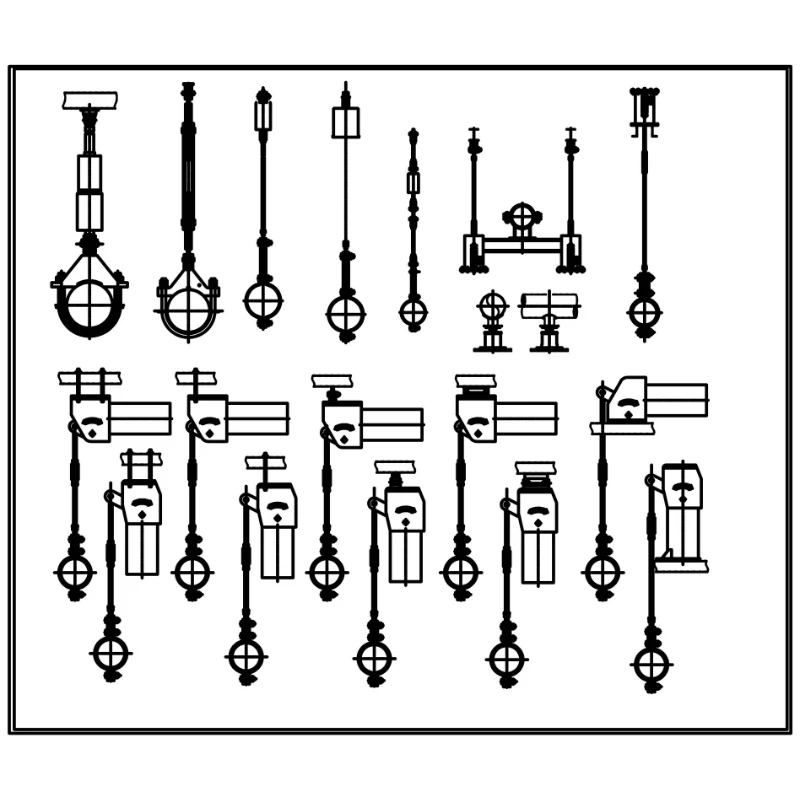

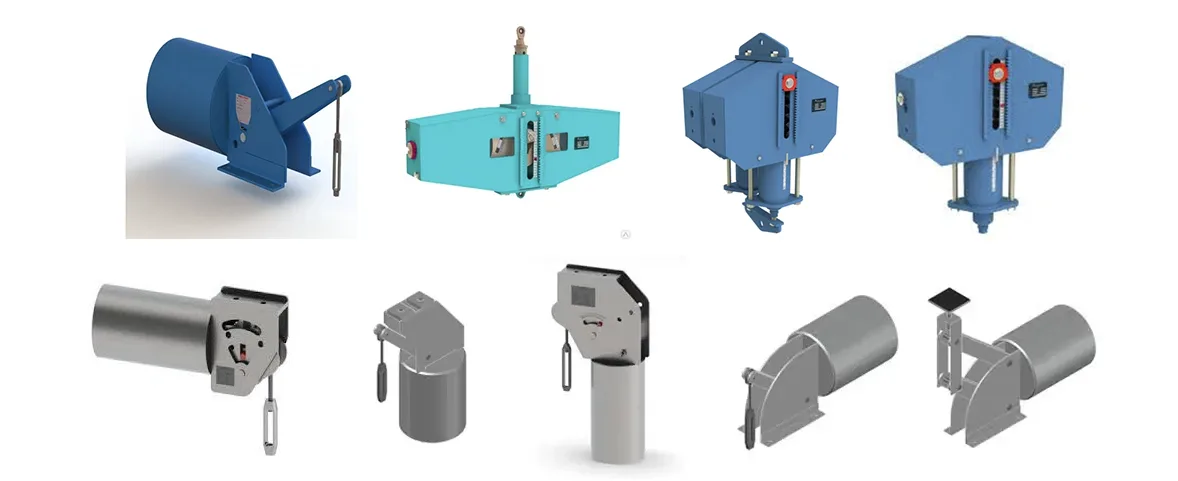

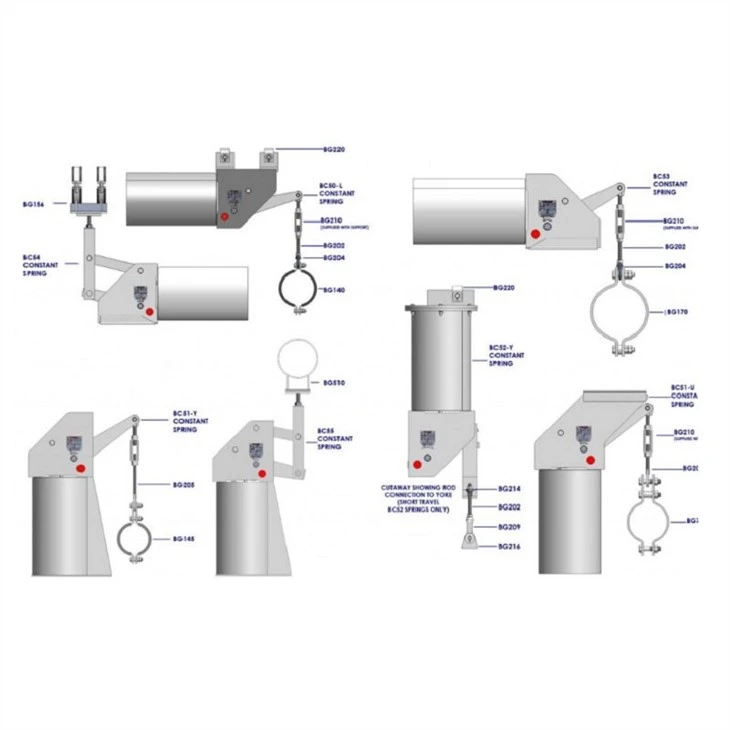

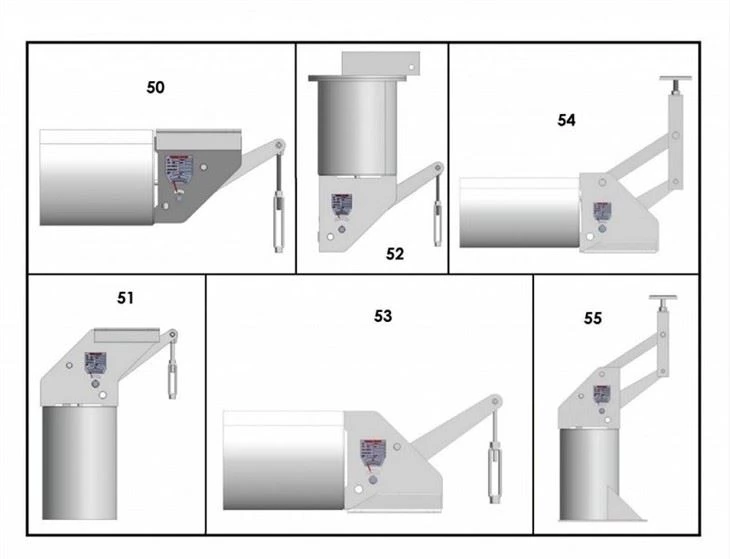

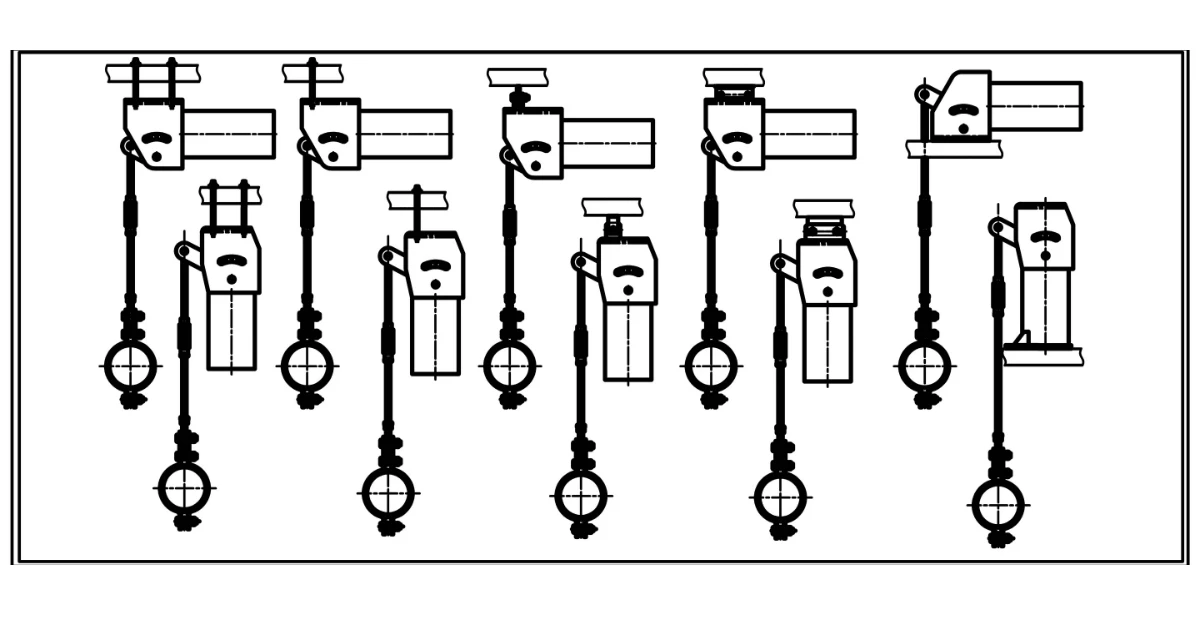

ماپشتیبانی ثابت بهارنمونه کارها محدوده بار کاری از 0.1 کیلو نیوتن تا 500 کیلو نیوتن را پوشش می دهد، با گزینه های استاندارد سفر 50 میلی متر، 100 میلی متر، 200 میلی متر و 400 میلی متر، و سفرهای سفارشی تا 600 میلی متر در دسترس است. سری های استاندارد شامل مدل های PH، LH، CA، CS و TH هستند که برای نصب افقی و عمودی مناسب هستند. کویل های فنری از فولاد آلیاژی 60Si2Mn یا 50CrVA تولید می شوند و بدنه ها با پوشش گالوانیزه گرم یا اپوکسی برای سازگاری با دمای محیط از -20 درجه سانتیگراد تا +80 درجه سانتیگراد تکمیل می شوند.

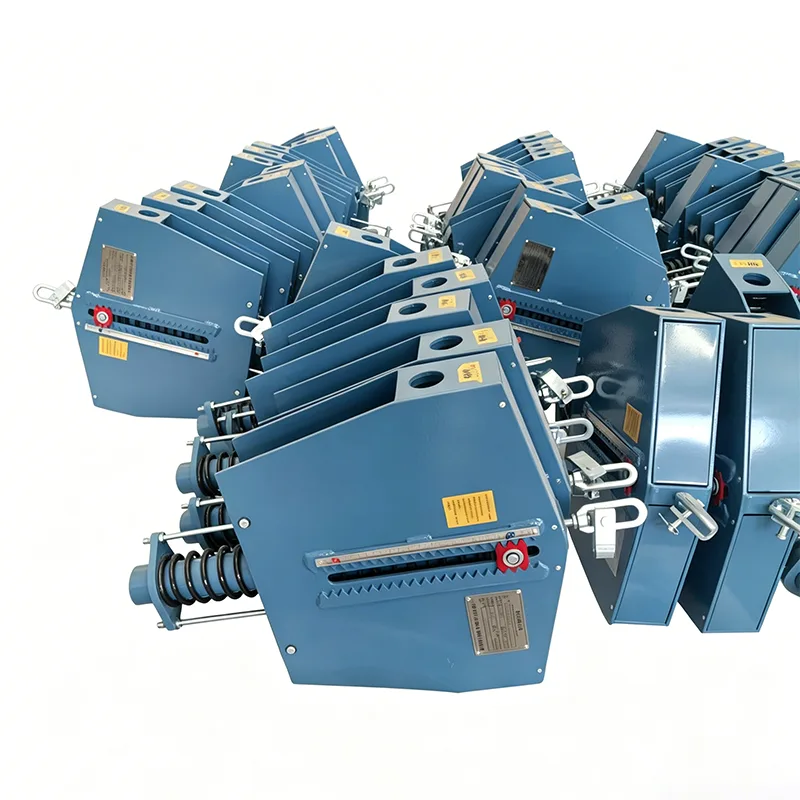

هر آویز فنری ثابت در کارخانه برای بار و موقعیت های سرد/گرم مشخص شده توسط مشتری تنظیم شده است و دارای توقف های حد مجاز بالا و پایین برای جلوگیری از سفر بیش از حد است. ترازوی مسافرتی به وضوح قابل مشاهده و صفحه تنظیم بار، امکان تنظیم دقیق در محل را در محدوده ± 10 درصد از بار نامی، با برخی از تنظیمات تا 20 ± درصد با افزایش 2 درصدی قابل تنظیم است. پین های قرمز از پیش تنظیم شده در کارخانه برای قفل کردن تکیه گاه در حین آزمایش هیدرواستاتیک و شستشوی اسیدی نصب می شوند و تا دو برابر بار نامی قبل از برداشتن در راه اندازی سیستم تحمل می کنند.

استانداردها و مهندسی سفارشی

تمامی تکیه گاه های فنر بار ثابت مطابق با GB/T 17116.1/.2/.3 و NB/T 47039 طراحی و تولید شده اند و کاملاً قابل تبدیل به استانداردهای بین المللی از جمله MSS SP-58، ASME B31.1 / B31.3، EN 13480-3، J.B. تولید کننده با تجربه لوله پشتیبانی می کند، ما همچنین بر اساس نقشه های مشتری و پارامترهای پروژه خاص، پشتیبانی های نیروی ثابت کاملا سفارشی تولید می کنیم.

کاربرد در صنایع بحرانی

آویزهای فنری ثابت در سیستم های لوله کشی که ثبات بار غیرقابل مذاکره است، مشخص می شوند. تاسیسات معمولی عبارتند از نیروگاه های حرارتی، تاسیسات انرژی هسته ای، پالایشگاه ها، پایانه های LNG و LPG، شبکه های گرمایش منطقه ای، و خطوط فرآیند با دمای بالا در کارخانه های پتروشیمی و دارویی. آنها اغلب در کنار تکیه گاه های فنری متغیر در یک خط لوله مستقر می شوند - واحدهای ثابت در گره های با جابجایی زیاد و آویزهای فنری متغیر در مکان هایی با حرکت حرارتی کوچکتر.

محدوده محصولات پشتیبانی لوله گسترده تر

فراتر از آویزهای فنری ثابت، مجموعه کامل پشتیبانی لوله ما شامل تکیه گاه های فنری متغیر، آویزهای سفت و سخت، تکیه گاه کفش های لوله، تکیه گاه های لوله از پیش عایق شده، و اسنابرهای هیدرولیک برای کنترل بار دینامیکی است. برای پروژه‌هایی که نیاز به جبران حرکت حرارتی دارند، ما اتصالات انبساط دم فلزی، درزهای انبساط لاستیکی و درزهای انبساط پارچه‌ای را نیز عرضه می‌کنیم که با سیستم‌های پشتیبانی ما یکپارچه می‌شوند تا یک راه‌حل کامل خط لوله را تشکیل دهند.

تضمین کیفیت و خدمات

هر پشتیبانی قبل از حمل و نقل تحت آزمایشات داخلی کامل قرار می گیرد، با پشتیبانی سیستم مدیریت کیفیت ISO 9001:2015 و مطابق با استانداردهای ASME و API در صورت لزوم. مشتریان پشتیبانی فنی اختصاصی را از طریق استعلام از طریق نصب، پاسخگویی 24 ساعته در مورد همه نقل‌قول‌ها و راهنمایی تنظیم بار در محل به عنوان بخشی از خدمات پس از فروش ما دریافت می‌کنند. با بیش از 14 سال پشتیبانی لوله و اتصالات انبساط برای پروژه ها در 45 کشور، ما هم واحدهای کاتالوگ استاندارد و هم راه حل های سفارشی کاملا مهندسی شده را برای پیمانکاران EPC و کاربران نهایی در سراسر جهان عرضه می کنیم.

سوالات متداول

تفاوت آویز فنری ثابت و تکیه گاه فنری متغیر چیست؟

تکیه گاه های فنر متغیر نیروی واکنش متفاوتی را در حین حرکت لوله به صورت عمودی به دلیل فشرده شدن یا گسترش فنر اعمال می کنند. آویزهای فنری ثابت از مکانیزم میله اتصال میل لنگ برای حفظ نیروی نگهدارنده تقریباً یکنواخت در تمام محدوده سفر استفاده می کنند. به عنوان یک قاعده کلی، واحدهای ثابت در جایی مشخص می شوند که جابجایی حرارتی بیش از 50 میلی متر باشد یا تغییرات بار باید کمتر از 6٪ باشد تا از انتقال تنش به پمپ ها، توربین ها یا سایر تجهیزات حساس جلوگیری شود.

انحراف بار ± 5% در تکیه گاه فنر ثابت به چه معناست؟

انحراف بار حداکثر درصد اختلاف بین نیروی نگهدارنده واقعی و بار نامی اسمی در هر نقطه از مسیر کاری است. آویزهای فنری ثابت استاندارد ما انحراف را در ± 5٪ نگه می دارند که اکثر الزامات لوله کشی صنعتی را برآورده می کند. برای کاربردهای حیاتی مانند خطوط فرآیند هسته ای یا با دقت بالا، ما واحدهای با دقت بالا را در انحراف 3% ارائه می دهیم.

چه زمانی باید پین های از پیش تعیین شده قرمز حذف شوند؟

پین های از پیش تعیین شده در کارخانه نصب شده اند تا آویز را در موقعیت نصب سرد قفل کنند و اجازه می دهند تست هیدرواستاتیک و اسیدشویی لوله بدون فشرده سازی یا گسترش مجموعه فنر انجام شود. آنها باید قبل از راه اندازی سیستم، معمولاً پس از اتمام تست هیدروژنی و بررسی های پیش راه اندازی، حذف شوند. پین های استاندارد ما در طول آزمایش تا دو برابر بار نامی را تحمل می کنند. اگر پروژه شما به حاشیه ایمنی بالاتری نیاز دارد، به ما اطلاع دهید.

آیا می توان بار را پس از نصب در محل تنظیم کرد؟

بله. هر آویز فنری ثابت با یک پیچ تنظیم بار و یک صفحه مدرج تعبیه شده است. چرخاندن پیچ بار از پیش تعیین شده را با افزایش 2% افزایش یا کاهش می دهد، با محدوده تنظیم کل 10% در واحدهای استاندارد (تا 20±% در تنظیمات انتخاب شده). این به تنظیم دقیق اجازه می دهد تا تفاوت های جزئی بین شرایط طراحی و نصب واقعی سایت را جبران کند.

آویزهای فنری ثابت شما از کدام استاندارد پیروی می کنند؟

محدوده استاندارد ما بر اساس GB/T 17116.1/.2/.3 و NB/T 47039 طراحی شده است و قابلیت تبدیل ابعادی و عملکردی با MSS SP-58، ASME B31.1، ASME B31.3، EN 13480-3، VGB-R 510 BIS. به نقشه ها و مشخصات پروژه شما.

زمان سرب معمولی چقدر است؟

آویزهای فنری ثابت کاتالوگ استاندارد معمولاً بسته به تعداد و سری، ظرف 15 تا 25 روز کاری ارسال می شوند. واحدهای مهندسی سفارشی نیاز به زمان مهندسی و تایید اضافی دارند. تحویل عجله را می توان در صورت درخواست، مشروط به توافق قبلی در هنگام سفارش یا حداقل 20 روز قبل از تاریخ تحویل برنامه ریزی شده ترتیب داد.
