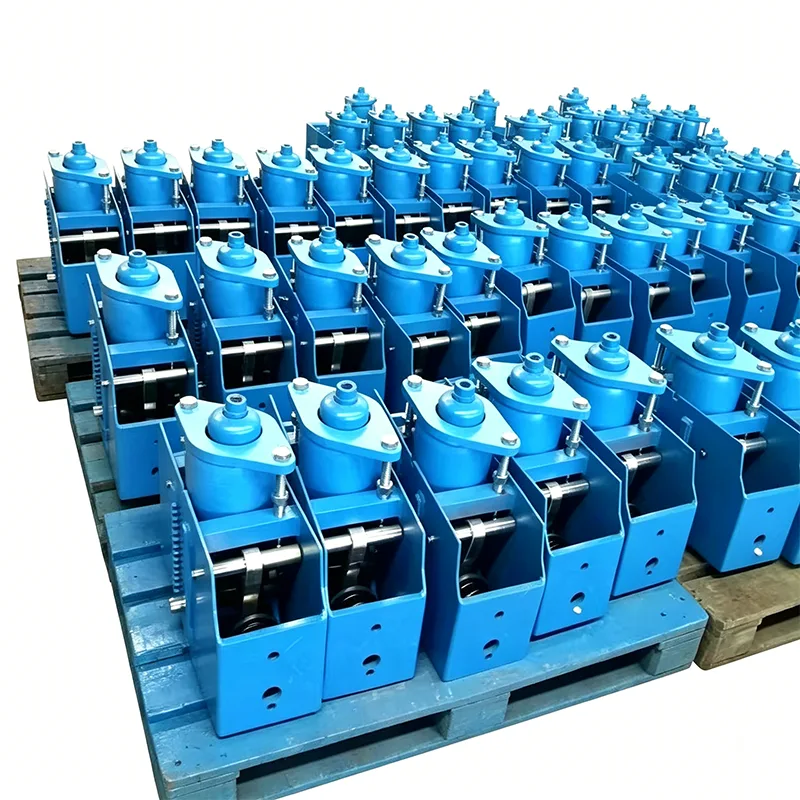

آویز فنری ثابت با بار بالا یک جزء کلیدی برای کنترل جابجایی و بار در سیستم های خط لوله صنعتی است. در شرایط کاری با دمای بالا و فشار بالا، خطوط لوله به دلیل تغییرات دما، انبساط حرارتی و جابجایی انقباض ایجاد می کنند. اگر نیروی نگهدارنده با جابجایی تغییر کند، منجر به تمرکز تنش خط لوله می شود و عملکرد ایمن سیستم را تهدید می کند. آویز فنری ثابت بار بالا ما بر اساس اصل تعادل گشتاور طراحی شده است. این می تواند به طور مداوم نیروی پشتیبانی پایدار را در کل حرکت جابجایی عمودی خط لوله تولید کند و به طور موثر از آسیب به خطوط لوله و تجهیزات متصل ناشی از تنش اضافی جلوگیری کند.
Yangzhou Tianshun Pipeline Technology Co., Ltd. که در سال 2012 تأسیس شد، بر روی زمینه پشتیبانی از خطوط لوله و آویزها تمرکز کرده است و 14 سال تجربه تولید و کاربرد را جمع آوری کرده است. محصولات ما به پروژههای کلیدی در صنایع برق، پتروشیمی، انرژی و سایر صنایع در بیش از 40 کشور در سراسر جهان خدمات رسانی کردهاند و اعتماد خرید مجدد طولانیمدت مشتریان را با کیفیت پایدار جلب کردهاند.
منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی میماند، و نشان میدهد که هنگام انحراف لولهها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت میماند.
این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.
این محصولات برای سیستمهای لولهکشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لولههای با دمای بالا و فشار بالا قابل استفاده هستند.
آویز فنری ثابت با بار بالا از طراحی مشترک مکانیزم اهرم دو بازویی و مجموعه فنر مارپیچی استفاده می کند که بر اساس اصل مکانیکی تعادل گشتاور، نیروی خروجی ثابت را تحقق می بخشد:
▶ مکانیسم تعادل لحظه: وقتی خط لوله جابجایی حرارتی ایجاد می کند، مجموعه فنر گشتاور را از طریق مکانیسم اهرم منتقل می کند و لحظه بار و ممان فنر را همیشه متعادل نگه می دارد.
▶ جبران راهنمای بادامک: ساختار راهنمای بادامک دقیق داخلی، نوسانات بار ناشی از اصطکاک مکانیکی و انحرافات ساخت را جبران میکند.
▶ دستگاه نشانگر ضربه: مجهز به نشانگر جابجایی بصری شده، که میتواند جابجایی خط لوله را در زمان واقعی مشاهده کند، نصب و تنظیم در محل را تسهیل میکند.
|
مورد پارامتر |
شاخص های فنی |
استاندارد اجرا |
|
محدوده بار نامی |
0.5kN ~ 1000kN (بار فوق العاده بزرگ قابل تنظیم) |
GB/T 17116 / HG/T 20644 |
|
محدوده جابجایی کاری |
± 50 میلی متر ~ 500 ± میلی متر |
با توجه به الزامات طراحی مهندسی |
|
ثبات بار |
≤±5٪ (بیشتر از الزامات استاندارد ملی ≤6٪) |
بازرسی کارخانه در هر واحد |
|
محدوده دمای کاری |
-20 ~ 450 ℃ (قابل تنظیم برای شرایط دمای بالا) |
طراحی سازگار با مواد |
|
محدوده تنظیم بار در محل |
± 10% |
مجهز به مکانیزم تنظیم ویژه |
|
زندگی خستگی |
≥10000 چرخه |
تست شرایط کاری شبیه سازی شده |
|
مواد بهار |
فولاد فنری با مقاومت بالا 60Si2MnA |
فرآیند عملیات حرارتی خلاء |
انحراف بار آویز فنری ثابت با بار بالا در طول حرکت کامل در محدوده 5% کنترل می شود و از الزامات استاندارد ملی بهتر عمل می کند. از طریق ترکیب فنر چند دیسکی و طراحی مکانیکی دقیق، تضمین می کند که خط لوله همیشه در طول جابجایی حرارتی پشتیبانی یکنواخت را به دست می آورد و اساساً خطر تمرکز تنش را از بین می برد.
قاب باربر که به طور بهینه برای سیستم های خط لوله با بار بالا طراحی شده است، از فولاد ساختاری با مقاومت بالا Q345B استفاده می کند و سیلندر فنری با چرخش یکپارچه تشکیل می شود و خطرات پنهان جوش های محیطی را حذف می کند. این محصول می تواند حداکثر بار 1000 کیلو نیوتن را تحمل کند و نیازهای پشتیبانی خطوط لوله با بار سنگین در نیروگاه های بزرگ، واحدهای پالایش و سایر تاسیسات را برآورده کند.
▶ مجهز به دستگاه قفل بار برای قفل کردن فنر در هنگام نصب و حمل و نقل و جلوگیری از جابجایی تصادفی
▶ بار در محل را می توان در ± 10٪ تنظیم کرد تا با انحرافات واقعی شرایط کاری سازگار شود
▶ رابط های اتصال استاندارد، سازگار با اشکال مختلف نصب خط لوله
▶ طراحی ساختاری مدولار، جایگزینی راحت قطعات پوشیده
این محصول می تواند با محدوده دمای کاری -20 تا 450 درجه سانتیگراد سازگار شود. برای شرایط کاری خاص مانند LNG با دمای پایین و بخار با دمای بالا، مواد مقاوم در برابر دمای بالا یا دمای پایین را می توان برای اطمینان از قابلیت اطمینان عملکرد در محیط های شدید سفارشی کرد.
| جدول مشخصات آویز فنری ثابت | مثال |
| مدل / سری | PH، LH، CA، CS، TH |
| ظرفیت بار (عملیاتی) | 0.1 کیلونیوتن - 500 کیلونیوتن |
| کل سفر | 50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر |
| سفر واقعی | تا 600 میلی متر |
| انحراف بار (تحمل) | ± 5٪ (استاندارد) / ± 3٪ (قیمت بالا) |
| موقعیت نصب | افقی / عمودی |
| پایان مسکن | گالوانیزه گرم / اپوکسی |
| دمای عملیاتی | -20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط) |
| مواد کویل فنری | 60Si2Mn / 50CrVA |
| محدوده تنظیم بار | ± 10٪ (تنظیم میدان) |
ما یک سیستم تولید و آزمایش کامل برای اطمینان از عملکرد قابل اعتماد هر آویز فنری ثابت با بار بالا داریم:
▶ تجهیزات تولید خودکار: مجهز به خطوط تولید دم اتوماتیک و تجهیزات مختلف شکلدهی و پردازش برای تحقق تولید استاندارد فرآیندهای کلیدی
▶ سیستم تست کامل: هر محصول قبل از تحویل تحت آزمایش بارگذاری و جابجایی قرار میگیرد و گزارشهای بازرسی صادر میشود.
▶ تیم فنی حرفه ای: دارای گروهی از تکنسین هایی است که سال ها در تحقیق و توسعه و تولید تکیه گاه ها و آویزهای خط لوله مشغول بوده اند.
▶ مدیریت ردیابی مواد: مواد اولیه مانند فولاد فنری و فولاد سازهای همگی از کارخانههای فولاد معمولی با گواهیهای کیفیت مواد قابل ردیابی هستند.
▶ پشتیبانی فنی پیش از فروش: تیم فروش حرفه ای که با برنامه های مختلف شرایط کاری آشنا هستند، می توانند پیشنهادات انتخاب و راه حل های فنی را با توجه به پارامترهای خط لوله ارائه دهند.
▶ خدمات سفارشی: پشتیبانی از سفارشیسازی محصول برای بارهای خاص، جابجاییهای ویژه و فرمهای نصب ویژه
▶ ضمانت پس از فروش: ارائه راهنمایی نصب و مشاوره فنی و پاسخگویی سریع به مشکلات کیفیت محصول
▶ چرخه تحویل: مدلهای معمولی در انبار موجود است و محصولات سفارشی مطابق با چرخه مورد توافق تحویل داده میشوند.
