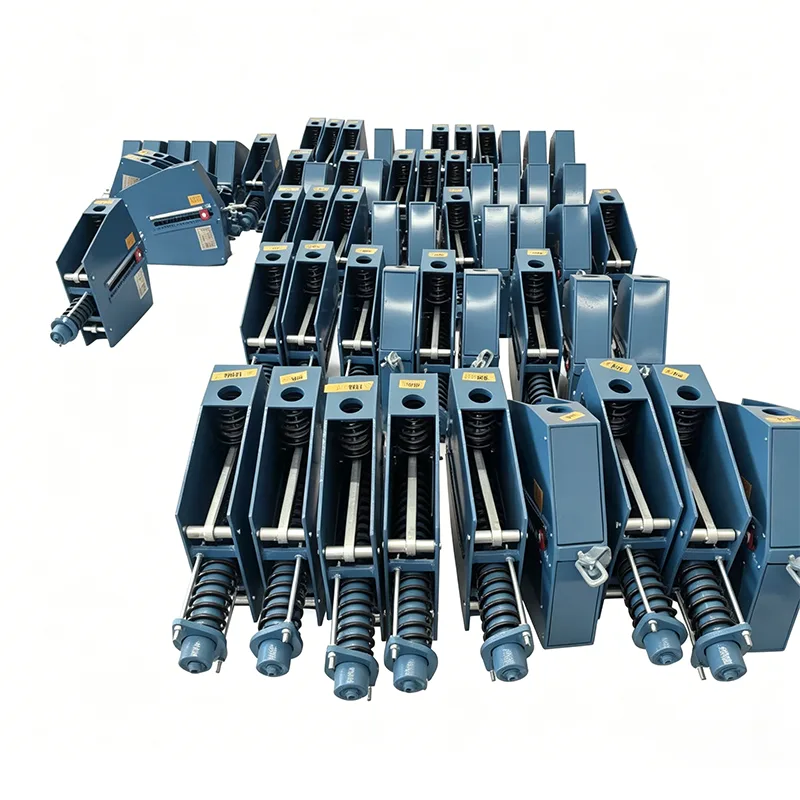

آویز فنری ثابت نیروگاه حرارتی

در سیستم های خط لوله پیچیده آب بخار، گاز دودکش، هوا و زغال سنگ پودر شده نیروگاه های حرارتی، جابجایی حرارتی خطوط لوله ناشی از تغییرات شدید دما، یک خطر پنهان هسته ای است که ایمنی سیستم را تهدید می کند. شرکت فناوری خط لوله Yangzhou Tianshun با پشتوانه 14 سال انباشت فنی در زمینه پشتیبانی خط لوله، به طور ویژه آویز چشمه ثابت نیروگاه حرارتی را برای شرایط کاری انرژی حرارتی توسعه داده است. این محصول که بر اساس اصل تعادل گشتاور طراحی شده است، نیروی حمایتی ثابت پیوسته را در هنگام جابجایی حرارتی عمودی در خطوط لوله فراهم می کند، به طور موثر تنش جابجایی را جذب کرده و جبران می کند، از آسیب دیدن خطوط لوله و تجهیزات متصل در اثر تنش اضافی جلوگیری می کند و عملکرد ایمن در طولانی مدت نیروگاه ها را تضمین می کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

مشخصات فنی محصول

جدول مشخصات آویز فنری ثابت	مثال
مدل / سری	PH، LH، CA، CS، TH
ظرفیت بار (عملیاتی)	0.1 کیلونیوتن - 500 کیلونیوتن
کل سفر	50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر
سفر واقعی	تا 600 میلی متر
انحراف بار (تحمل)	± 5٪ (استاندارد) / ± 3٪ (قیمت بالا)
موقعیت نصب	افقی / عمودی
پایان مسکن	گالوانیزه گرم / اپوکسی
دمای عملیاتی	-20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط)
مواد کویل فنری	60Si2Mn / 50CrVA
محدوده تنظیم بار	± 10٪ (تنظیم میدان)

کاربرد مهندسی و تحقق ارزش

سیستم های خط لوله در نیروگاه های حرارتی نیازمندی های بسیار بالایی برای قابلیت اطمینان قطعات پشتیبان هستند. هنگام طراحی آویز فنری ثابت نیروگاه حرارتی، ما به طور کامل نکات کاربردی مهندسی را در نظر گرفته ایم:

حذف تنش اضافی: در محدوده بار-جابجایی مشخص شده، لحظه بهار و لحظه بار همیشه تعادل دینامیکی را حفظ می کنند، از تغییر شکل خط لوله یا نشت اتصال ناشی از انبساط حرارتی و انقباض سرد جلوگیری می کنند.

تنظیم دقیق حالت سرد: سازنده تنظیمات پیش فشرده سازی را دقیقاً با توجه به بار نصب ارائه شده توسط کاربران انجام می دهد و صفحه نشانگر را در موقعیت کاری حالت سرد نظری از طریق بلوک های موقعیت یابی ثابت می کند، اطمینان حاصل می کند که فنر به طور موقت در حالت صلب در هنگام نصب در محل قرار می گیرد و از استرس تصادفی در طول ساخت و ساز جلوگیری می کند.

نظارت بصری عملیات و تعمیر و نگهداری: طراحی صفحه نشانگر جابجایی خارجی به پرسنل عملیات و تعمیر و نگهداری اجازه می دهد تا به طور مستقیم بررسی کنند که آیا جابجایی تکیه گاه فنر تحت بار کاری با طراحی پس از قرار گرفتن خط لوله در عملیات عادی مطابقت دارد یا خیر، و تعمیر و نگهداری پیشگیرانه را تسهیل می کند.

کنترل کیفیت دقیق و مشخصات نصب

هر محصول قبل از ارسال به طور کامل در داخل خانه آزمایش می شود

قبل از ارسال، هر محصول یک برنامه تست داخلی کامل را طی می کند. این برنامه بازرسی ابعادی و بصری، PMI (شناسایی مواد مثبت)، تست سختی، تست غیر مخرب MT/PT در صورت لزوم، تست بار فنر با منحنی‌های بار-جابجایی و اندازه‌گیری ضخامت پوشش را پوشش می‌دهد. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) همراه با محموله ارائه می‌شوند.

این تست داخلی، تست شخص ثالث معتبر ILAC نیست

اگر آزمایش شخص ثالث یا آزمایش آزمایشگاهی مورد نیاز باشد، می توان آن را به صورت جداگانه به عنوان یک سرویس اختیاری ترتیب داد.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی در دسترس هستند.

2. جوش NDT

تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT) قابل ارائه است.

3. تست عملکرد بار فنری

منحنی های بار-جابجایی گنجانده شده است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

چه چیزی ما را متفاوت می کند

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

برای دقت بار، استانداردهای آزمایش و سیستم های مستندسازی، ما از سیستم پشتیبانی لوله بین المللی LISEGA به عنوان معیار خود استفاده می کنیم.

بیشتر از یک تولید کننده داخلی استاندارد

یک تولید کننده استاندارد داخلی معمولاً فقط محصول را عرضه می کند. ما با ارائه یک منحنی بار - جابجایی با هر واحد فنری، جلوتر می رویم. ما همچنین به ترتیب آزمایش SGS شخص ثالث و بازرسی های شاهد کمک می کنیم و از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور پشتیبانی می کنیم.

چرا آویز فنری ثابت نیروگاه حرارتی تیانشون را انتخاب کنید؟

تجربه غنی پروژه برق حرارتی: محصولات به طور گسترده در خطوط لوله آب بخار و سیستم های تعلیق تجهیزات دیگ بخار نیروگاه های حرارتی در داخل و خارج از کشور استفاده می شود و در آزمایشات چرخه های راه اندازی و خاموشی چند واحد مقاومت کرده است.

پشتیبانی مهندسی سفارشی: ما خدمات فنی کامل از محاسبه تنش خط لوله، انتخاب نوع و تطبیق با راهنمای نصب در محل را ارائه می دهیم و اطمینان می دهیم که هر پشتیبانی دقیقاً با شرایط کاری مطابقت دارد.

تحویل زنجیره تامین پایدار: با تکیه بر خطوط تولید خودکار و تجهیزات آزمایش کامل در پایگاه جیانگ سو، ما از تحویل به موقع و با کیفیت بالا مواد برای پروژه‌های انرژی حرارتی دسته‌ای بزرگ اطمینان می‌دهیم.

پشتیبانی کامل از چرخه عمر: ما فایل‌های پروژه انحصاری را ایجاد می‌کنیم و ارزیابی وضعیت و راهنمایی‌های جایگزینی را در طول تعمیر و نگهداری خاموش ارائه می‌کنیم و خطرات عملیاتی و نگهداری نیروگاه‌ها را کاهش می‌دهیم.

اکنون پشتیبانی فنی دریافت کنید:

Yangzhou Tianshun Pipeline Technology Co., Ltd. متعهد به ارائه ضمانت پشتیبانی پایدار و قابل اعتماد خط لوله برای شرکت های انرژی حرارتی جهانی با آویز فنری ثابت نیروگاه حرارتی با استاندارد بالا است!
