خطوط لوله بخار در طول مراحل راه‌اندازی و خاموش شدن، تفاوت‌های دمایی شدیدی را تجربه می‌کنند و محیط‌های با دمای بالا جابجایی طولی حرارتی قابل‌توجهی ایجاد می‌کنند. وزن مرده خط لوله، وزن رسانه و بارهای نوسانی به طور همزمان عمل می کنند. تکیه گاه های فنری متغیر معمولی فاقد ظرفیت تحمل فشار کافی و مقاوم در برابر حرارت هستند. عملکرد طولانی مدت به راحتی منجر به شل شدن فنر، انحراف بار و تغییر شکل محفظه می شود که ممکن است منجر به پاره شدن مفصل خط لوله و کاهش یا خاموش شدن بار واحد شود.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

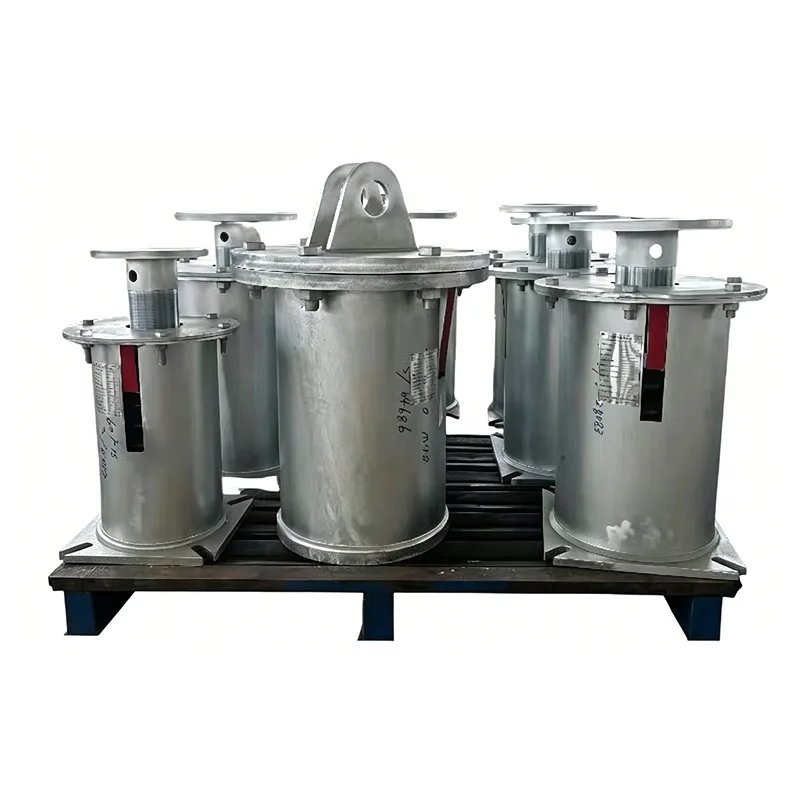

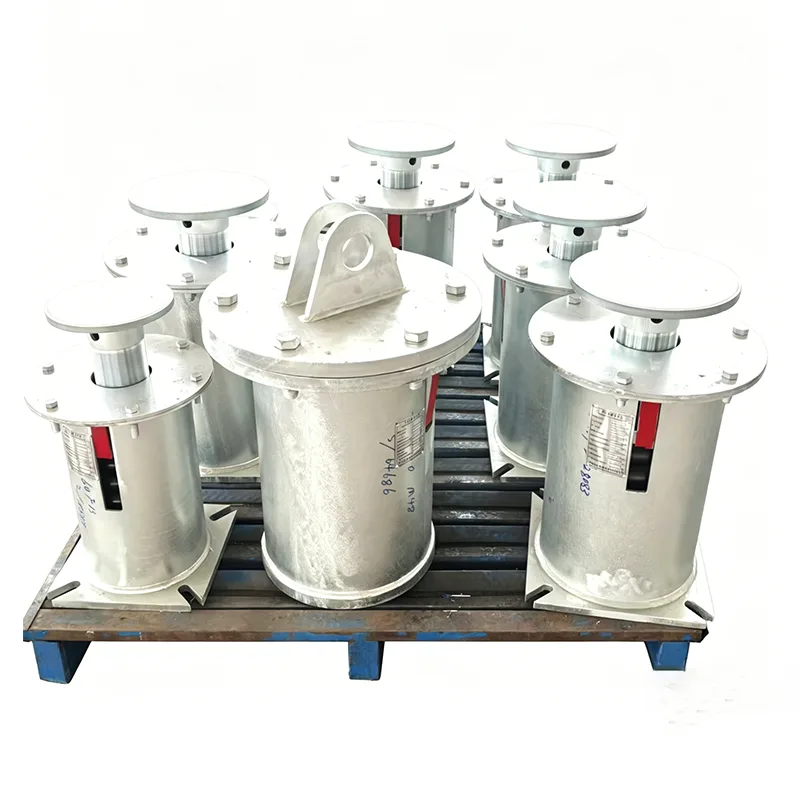

پشتیبانی فنر متغیر لوله بخار به طور سفارشی برای خدمات بخار طراحی شده است که نیازهای عملیات مداوم طولانی مدت خطوط لوله بخار در نیروگاه های حرارتی، گرمایش منطقه ای و پتروشیمی را برآورده می کند. از زمان راه اندازی تولید خود در سال 2012، ما بیش از 400 مجموعه پشتیبانی برای پروژه های بخار در مقیاس بزرگ ارائه کرده ایم که طولانی ترین عمر سرویس در محل به 13 سال می رسد.

مشخصات فنی محصول

ترکیب سازه و اصل عملیاتی

تکیه گاه های فنری متغیر لوله بخار در دو نوع ساختاری موجود است: آویزان بالا و پشتیبانی از پایین. آنها جابجایی حرارتی عمودی خط لوله را از طریق تغییر شکل فنر الاستیک جبران می کنند و نوسان بار کنترل شده پایدار را در محدوده انحراف ارائه می دهند.

تمام اجزاء از مواد مناسب برای شرایط دمای بالا ساخته شده اند:

1. فنرهای فشاری آلیاژی با دمای بالا

2. محفظه های تحمل فشار ضخیم شده

3. میله های پیچ تنظیم مقاوم در برابر حرارت

4. صفحات ترازو جابجایی فلز

5. لوگ ها و پایه های بالابر آهنگری با استحکام بالا

6. دو مجموعه قفل ضد شل شدن

بار نصب از قبل در کارخانه کالیبره شده است. همانطور که خطوط لوله با افزایش دما منبسط می شوند، فنرها به طور همزمان منبسط و منقبض می شوند و به طور یکنواخت بارهای خط لوله را حفظ می کنند و فشار روی درزهای جوش و نازل های تجهیزات را کاهش می دهند.

جدول تطبیق مواد درجه بندی شده

سه پیکربندی مواد بر اساس دمای بخار طبقه‌بندی می‌شوند تا با شرایط عملیاتی واقعی پشتیبانی فنر متغیر لوله بخار مطابقت داشته باشد:

کلیه مواد اولیه دارای گواهینامه MTC آسیاب اصلی از کارخانه های فولاد واجد شرایط می باشد. هر دسته فولادی تحت سه بازرسی مجدد قرار می گیرد: طیف سنجی، تست کشش و تست ضربه. قابلیت ردیابی کامل مستندات برای برآوردن الزامات ممیزی EEAT حفظ می شود.

جدول مشخصات سری کامل

سناریوهای کاربردی معمولی

پشتیبانی فنر متغیر لوله بخار عمدتاً در خطوط اصلی بخار مستقر می شود:

▶ خطوط لوله اصلی بخار، بخار گرم و آب تغذیه در نیروگاه های حرارتی با سوخت زغال سنگ و گاز

▶  خطوط انتقال بخار با دمای بالا برای کوره ها و واحدهای کراکینگ در پالایشگاه ها

▶  شبکه‌های بخار اولیه با دمای بالا برای گرمایش شهری بزرگ

▶ خطوط لوله تولید بخار در نیروگاه های زیست توده و زباله به انرژی

▶  ایستگاه‌های تبادل حرارت و سربرگ‌های توزیع بخار در پارک‌های شیمیایی

سوابق عرضه انبوه برای پروژه های معیار داخلی و بین المللی وجود دارد. ما می توانیم قراردادهای پروژه قبلی، عکس های تکمیل در محل و اسناد پذیرش مالک را برای تقویت تأیید اعتبار EEAT ارائه دهیم.

گردش کار استاندارد تولید و کنترل کیفیت

هر پشتیبانی فنر متغیر لوله بخار شش مرحله بازرسی کیفیت حلقه بسته را بدون هیچ گونه رویه‌ای رد می‌کند:

1. بازرسی مجدد فیزیکی و شیمیایی مواد خام؛ رد کامل دسته ای برای سهام ناسازگار

2. کویل فنری CNC + عملیات حرارتی تثبیت کننده دمای بالا چند مرحله ای

3. جوشکاری مسکن توسط جوشکاران معتبر انجام می شود. آزمایش 100% نفوذ بر روی جوش های بحرانی

4. کالیبراسیون فشرده سازی بار کامل برای هر واحد تمام شده

5. تست چسبندگی و ضخامت پوشش برای سیستم های رنگ با دمای بالا

6. بازرسی نهایی ظاهر، ابعاد و علامت گذاری قبل از بسته بندی. بسته کامل اسناد تحویل ارائه شده (گواهی های مواد، گزارش های آزمایش، گواهی های انطباق)

این کارخانه دارای گواهینامه سیستم کیفیت ISO 9001 و گواهینامه تجهیزات فشار CE است. اسناد صلاحیت برای تأیید عمومی در دسترس است.

خدمات پس از فروش با پشتیبانی کامل

▶  محاسبه تنش خط لوله رایگان برای مطابقت دقیق با مدل پشتیبانی فنر متغیر لوله بخار مناسب

▶  ساخت سفارشی برای ابعاد غیر استاندارد و شرایط ویژه با دمای بالا

▶  حضور مهندس در محل برای راهنمایی بلند کردن، راه اندازی بار و حذف زبانه قفل

▶ 12 ماه گارانتی کامل واحد؛ جایگزینی رایگان برای ناهنجاری های بار یا نقص قطعات در گارانتی

▶   موجودی قطعات یدکی طولانی مدت و پشتیبانی فنی آنلاین 24 ساعته

سوالات متداول تکمیلی

س: آیا می توان از این پشتیبانی به مدت طولانی برای خطوط لوله بخار فوق گرم استفاده کرد؟

A: نوع پشتیبانی فنر متغیر لوله بخار را با فنرهای آلیاژی Cr-V و محفظه های صفحه روکش شده از فولاد ضد زنگ انتخاب کنید. آزمایش کاهش عملکرد صفر را تحت عملکرد مداوم 550 درجه سانتیگراد تأیید می کند و این محصول خدمات طولانی مدت در چندین واحد تولید برق 1000 مگاواتی داشته است.

س: چه مدارک پذیرش با هر مجموعه تحویل داده می شود؟

A: هر مجموعه واحد شامل گواهینامه های آزمایش آسیاب مواد خام، ورق های آزمایش بار فنر، گزارش های بازرسی جوش و گواهی های انطباق محصول است. بازرسی مجدد توسط سازمان های شخص ثالث پشتیبانی می شود.

س: آیا این محصول می تواند مستقیماً جایگزین تکیه گاه های فنر قدیمی در طول بهسازی خط لوله شود؟

A: ابعاد از مشخصات استاندارد ملی یکپارچه پیروی می کند. نقاط بالابر نصب شده و اندازه میله پیچ قابل تعویض هستند. جایگزینی مستقیم پس از بررسی پارامترهای بار و انحراف، بدون اصلاح گسترده پایه مدنی امکان پذیر است.
