آویز فنری صنعتی

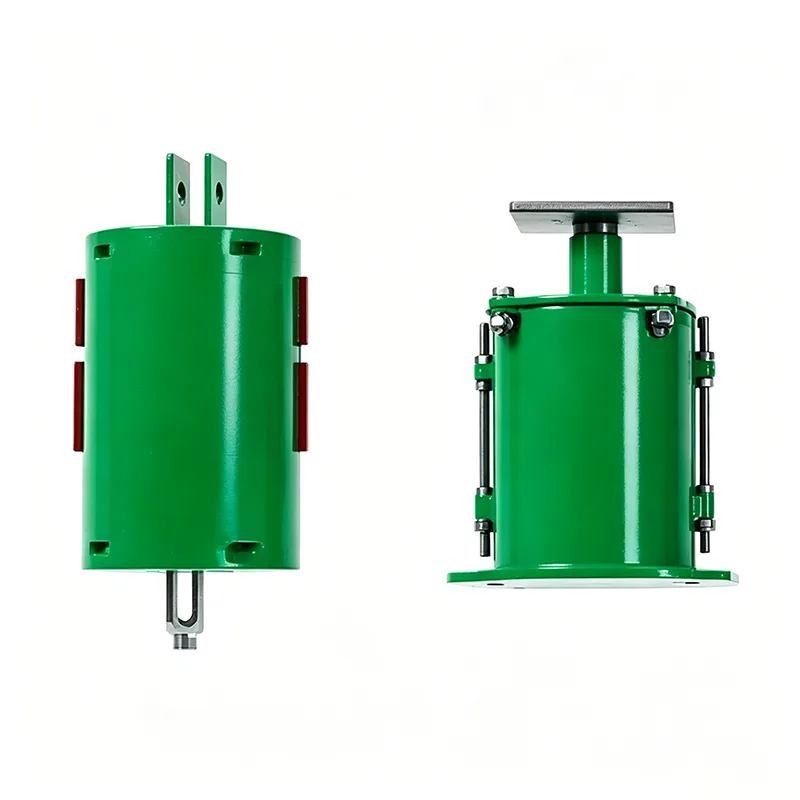

آویز فنری صنعتی یک دستگاه پشتیبانی اختصاصی برای سیستم های لوله کشی صنعتی است. برای تحمل وزن مرده خطوط لوله، جبران جابجایی ناشی از انبساط و انقباض حرارتی و جداسازی ارتعاشات مکانیکی طراحی شده است. از سال 2012، Yangzhou Tianshun Piping بر تحقیق و توسعه و تولید چنین محصولاتی تمرکز کرده است. در طول 14 سال گذشته، ما بیش از 500000 مجموعه تولید کرده ایم که به طور گسترده در پروژه های صنعتی با استاندارد بالا در سراسر جهان مورد استفاده قرار می گیرند. محصولات ما مطابق با استانداردهای بین المللی تولید می شوند و راه حل های استاندارد و سفارشی را متناسب با شرایط کاری متنوع ارائه می دهند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

اصل کار

آویز صنعتی فنر با استفاده از خواص ارتجاعی فنرها، هنگامی که خطوط لوله جابجایی عمودی ایجاد می کنند، نیروی حمایتی ثابتی را حفظ می کند. هنگامی که خطوط لوله به دلیل تغییرات دما منبسط یا منقبض می شوند، فنرها به همان نسبت کشیده و فشرده می شوند. این تضمین می کند که بارهای خط لوله به طور یکنواخت به سازه های ساختمان منتقل می شود و از پارگی لوله و آسیب تجهیزات ناشی از تمرکز تنش ناشی از محدودیت های صلب جلوگیری می کند. در همین حال، اثر میرایی فنرها به طور موثر ارتعاش تولید شده توسط پمپ ها، کمپرسورها و سایر تجهیزات را جذب کرده و انتقال نویز را کاهش می دهد.

مشخصات فنی محصول

جدول مشخصات آویز فنری متغیر	مثال
نوع آویز / پیکربندی	نوع A، B، C، D، E، F، G
اندازه فنر / شماره	شماره 0 - شماره 22
محدوده سفر	30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر
بار عملیاتی	0.2 کیلونیوتن - 400 کیلونیوتن
بار نصب شده (بار سرد)	kN / kgf
بار عملیاتی (بار داغ)	kN / kgf
جهت حرکت	رو به بالا / پایین
تغییرپذیری (%)	≤ 25٪ (استاندارد)
درمان سطحی	Hot Dip Galv/ Painted
مصالح مسکن	فولاد کربنی (Q235/Q355)

ویژگی های اصلی

▶  دقت بار بالا: هر واحد قبل از تحویل بار کالیبره می‌شود، با خطای بار کنترل شده در ±5٪.

▶  مقاومت در برابر خستگی عالی: همه فنرها تست خستگی 100000 چرخه را بدون تغییر شکل یا شکست دائمی گذرانده اند.

▶ ضریب ایمنی بالا: ضریب ایمنی طراحی کمتر از 1.5 نیست و عملکرد قابل اعتماد را در شرایط کاری شدید تضمین می کند.

▶  عملکرد ضد خوردگی عالی: با پوشش گالوانیزه داغ یا اپوکسی غنی از روی، مناسب برای محیط‌های خورنده مانند مناطق ساحلی و کارخانه‌های شیمیایی.

▶ نظارت بصری: مجهز به مقیاس‌های جابجایی واضح برای نصب آسان در محل و بازرسی عملیاتی.

مقایسه عملکرد

مقایسه اقلام	محصولات معمولی موجود در بازار	آویز فنری صنعتی تیانشون
مواد فنری	فولاد کربن معمولی	فولاد فنری 60Si2MnA / 50CrVA
فرآیند عملیات حرارتی	کوئنچینگ تکی	عملیات حرارتی سه مرحله ای (کوئنچ + تمپرینگ + عملیات تثبیت کننده)
تحمل بار	± 10٪ ~ 15 ±٪	در ± 5٪
زندگی خستگی	30000 چرخه	بیش از 100000 چرخه
درمان سطحی	پوشش رنگ معمولی	گالوانیزه گرم / پرایمر اپوکسی غنی از روی + پوشش رویی
استاندارد بازرسی	بازرسی نمونه برداری	100% بازرسی کامل

سناریوهای کاربردی

آویز فنری صنعتی برای کلیه سیستم های لوله کشی صنعتی که در معرض نوسانات دما و ارتعاش هستند قابل اجرا می باشد. عملکرد فوق العاده ای در سناریوهای زیر دارد:

▶  خط لوله های فرآیندی با دمای بالا و فشار بالا برای واحدهای پالایش نفت

▶ خطوط لوله اصلی بخار و خطوط لوله آب تغذیه نیروگاه ها

▶ خطوط لوله برودتی در پایانه‌های دریافت LNG و نیروگاه‌های گازسازی

▶  خطوط انتقال مواد خورنده در کارخانه‌های شیمیایی و دارویی

▶ خطوط لوله اصلی شبکه های حرارت مرکزی شهری

▶ خطوط لوله گاز و اکسیژن در کارخانه های متالورژی آهن و فولاد

سیستم تضمین کیفیت

هر محصول قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرد

پوشش های تست داخل خانه

بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT (در صورت لزوم)، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش. گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

توجه: تست داخلی تست شخص ثالث مورد تایید ILAC نیست

آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس اختیاری و نقل قول جداگانه در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT

تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

از جمله منحنی های بار-جابجایی.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزایای ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

آنچه ما را متمایز می کند

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-جابجایی ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

خدمات پشتیبانی

▶  خدمات انتخاب فنی رایگان: ما انتخاب و محاسبه آویز حرفه ای را بر اساس پارامترهای خط لوله و شرایط واقعی کار ارائه می دهیم.

▶  طراحی سفارشی: طراحی غیر استاندارد برای بار خاص، جابجایی یا فضای نصب محدود.

▶  پشتیبانی فنی در محل: می‌توان مهندسان حرفه‌ای را برای راهنمایی نصب و راه‌اندازی در محل اعزام کرد.

▶  تامین قطعات یدکی بلندمدت: ما یک انبار لوازم یدکی مجهز نگهداری می‌کنیم تا پشتیبانی سریع از تقاضای قطعات یدکی ارائه کنیم.

برای پارامترهای فنی بیشتر یا راه حل های سفارشی آویز فنری صنعتی، لطفاً برای دریافت اسناد دقیق با تیم فروش ما تماس بگیرید.
