پشتیبانی از لوله های پیش عایق شده با کارایی حرارتی برای حفظ حرارت و نصب سریع در میدان

اگر تا به حال از کنار خط آب سرد در یک روز مرطوب عبور کرده باشید و متوجه یک لکه مرطوب در اطراف تکیه گاه لوله شده باشید، دقیقاً دیده اید که یک تکیه گاه لوله از پیش عایق شده برای جلوگیری از چه چیزی طراحی شده است. درتیانشون، ما این تکیه گاه ها را برای خطوط سرد، لوله کشی برودتی و خطوط فرآیند گرم که در آن عایق باید مستقیماً در نقطه پشتیبانی باقی بماند، ایجاد می کنیم. در طول ۱۴ سال، ما آنها را به پایانه‌های LNG، کارخانه‌های خنک‌کننده منطقه، تأسیسات پردازش مواد غذایی، و هر جای دیگری که لوله‌های سرد و هوای محیط با هم برخورد می‌کنند، ارسال کرده‌ایم.

یک کفشک یا ساپورت لوله استاندارد برای خطوط بدون عایق خوب کار می کند، اما لحظه ای که عایق را اضافه می کنید، مشکلی ایجاد می کنید: نقطه پشتیبانی تبدیل به یک پل حرارتی می شود. در خط سرد، این به معنای تراکم، تجمع یخ و در نهایت خوردگی است. در یک خط گرم، مسیری برای نشت گرما مستقیماً به فولاد ساختاری است. یک تکیه گاه لوله از پیش عایق شده این مشکل را با تعبیه یک بلوک عایق سفت و سخت در داخل خود کفش پشتیبانی حل می کند - لوله عایق می ماند، بار حمل می شود و نقطه شبنم در جایی که به آن تعلق دارد می ماند.

تکیه گاه های لوله از پیش عایق شده فقط عایق با یک براکت فلزی در اطراف آنها نیستند. آنها عناصر ساختاری باربر هستند و باید همان وزن، حرکت و بارهای ضربه ای گاه به گاه را مانند هر کفش لوله ای تحمل کنند. در مسیرهای عمودی که خط نیز نیاز به جذب حرکت حرارتی دارد، ما اغلب آنها را در کنار هم عرضه می کنیمچوب لباسی فنرییاپشتیبانی فنر متغیر. در قفسه‌های افقی بلند، آنها با تکیه‌گاه‌های ثابت فنر در نقاط اتصال بحرانی با هم کار می‌کنند و مطمئن می‌شوند که لوله سرد کاملاً حمایت می‌شود و همه جا کاملاً عایق شده است.

استانداردهایی که ما تولید می کنیم

ANSI/MSS SP‑58 – تکیه گاه و آویز لوله

ASME B31.3 و B31.1 - لوله کشی فرآیند و نیرو

EN 13480 - لوله کشی صنعتی فلزی (در صورت وجود)

GB/T 17116 - استاندارد چینی برای پشتیبانی از لوله

سیستم کیفیت کارخانه ما دارای گواهی ISO 9001:2015 است و ما با هر سفارش قابلیت ردیابی کامل مواد را ارائه می دهیم. برای پروژه‌های LNG و برودتی، می‌توانیم گواهی‌های تست ضربه دمای پایین را برای قطعات فولادی نیز لحاظ کنیم.

سوالات متداول

Q1: چگونه می توانم بدانم به چه ضخامت عایق نیاز دارم؟

ضخامت عایق تکیه گاه باید با ضخامت عایق لوله مطابقت داشته باشد یا کمی کمتر (اما نه زیاد) باشد تا از ایجاد شکاف جلوگیری شود. اگر لوله شما 80 میلی متر شیشه فوم دارد، حداقل 70 تا 80 میلی متر عایق داخل کفش قرار می دهیم. عدد دقیق به نیاز هدایت حرارتی و خطر تراکم سطح بستگی دارد. مشخصات عایق خود را برای ما ارسال کنید، و ما آن را مطابقت خواهیم داد.

Q2: آیا ساپورت های لوله از قبل عایق شده می توانند خطوط گرم را کنترل کنند یا فقط برای سرما هستند؟

هر دو آنها از اتلاف حرارت در خطوط بخار و روغن داغ جلوگیری می کنند، همانطور که از تراکم در خطوط سرد جلوگیری می کنند. برای کاربردهای دمای بالا بالای 200 درجه سانتی گراد، ما مواد عایق مانند پشم معدنی یا سیلیکات کلسیم را انتخاب می کنیم که در دماهای بالا تخریب نمی شوند.

س3: آیا این تکیه گاه ها قابل جوشکاری در میدان هستند یا به صورت یک مجموعه کامل ارائه می شوند؟

تکیه گاه های از پیش عایق شده ما معمولاً به عنوان یک مجموعه کامل آماده برای جوشکاری یا بستن بر روی لوله عرضه می شوند. بلوک عایق از قبل به زین فولادی چسبانده شده است و سد بخار در کارخانه مهر و موم شده است. این در مقایسه با ساخت جعبه عایق در اطراف یک کفش استاندارد در محل، مقدار زیادی از کار مزرعه را صرفه جویی می کند.

Q4: آیا می توانید یک تکیه گاه لوله از پیش عایق شده کشویی طراحی کنید؟

بله. ما یک صفحه اسلاید PTFE را به سطح زیرین صفحه پایه می چسبانیم یا یک سطح فولادی ضد زنگ صیقلی ارائه می دهیم. این اجازه می دهد تا لوله به صورت محوری حرکت کند و در عین حال کاملاً عایق باقی بماند. ما همچنین نسخه‌های هدایت‌شده با توقف‌های جانبی را ارائه می‌کنیم که مطابق با الزامات حرکت تنش لوله شما طراحی شده‌اند.

Q5: چگونه اینها را بدون آسیب رساندن به عایق ارسال می کنید؟

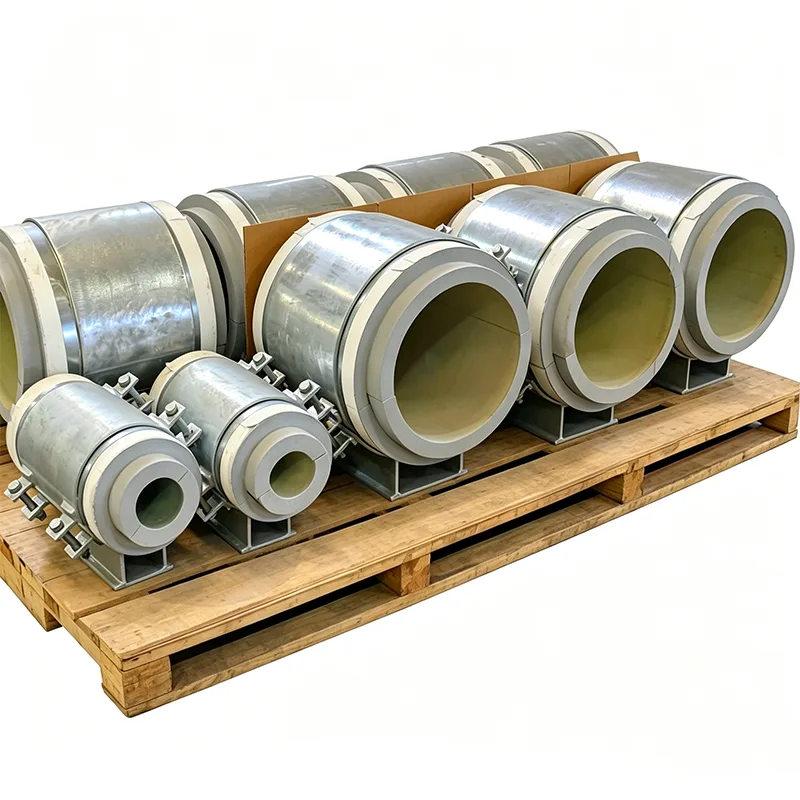

بلوک عایق داخل زین فولادی فرو رفته و توسط صفحه پایه محافظت می شود. ما همچنین محافظ لبه های موقت را اضافه می کنیم و هر تکیه گاه را در یک جعبه چوبی یا روی یک پالت با لایه های فوم در اطراف عایق قرار می دهیم. ما هزاران مورد از اینها را به خاورمیانه و آسیای جنوب شرقی ارسال کرده‌ایم، و عایق‌های آسیب‌دیده در اثر تراکم مشکلی نیست که می‌بینیم.

تست و تضمین کیفیت

هر تکیه گاه لوله از پیش عایق شده از طریق بررسی هایی انجام می شود که فراتر از یک بازرسی ابعادی است:

بررسی مقاومت فشاری دسته عایق

تست جذب آب برای فوم های سلول بسته (بر اساس ASTM C272 یا مشابه)

یکپارچگی اتصال بین عایق و زین فولادی (آزمایش ضربه بصری و مکانیکی)

بررسی ابعاد شعاع زین، صافی پایه و تراز سوراخ پیچ

بازرسی تداوم سد بخار

تست تحمل بار در مونتاژ کامل برای سفارشات حیاتی یا نمونه اولیه

اسناد شامل گواهی مواد برای فولاد و عایق، خلاصه آزمایش، و یک رکورد عکس از هر تکیه گاه برچسب گذاری شده قبل از بسته بندی است.

سفارشی سازی که ما ارائه می دهیم

پشتیبانی از لوله های پیش عایق شده تقریباً همیشه سفارشی هستند. برخی از تغییراتی که ما تولید کرده ایم:

زین های بزرگ برای لوله های LNG با قطر بزرگ (تا 60 اینچ)

پایه های رایزر عمودی با بلوک عایق یکپارچه

تکیه گاه های از پیش عایق شده از نوع لنگر برای نقاط ثابت

عایق مقاوم در برابر آتش (پشم معدنی یا فوم با روکش تشدید کننده) برای مناطق دارای درجه آتش سوزی

زین فولاد ضد زنگ و سخت افزار برای تاسیسات ساحلی یا دریایی

طراحی پوسته تقسیم شده برای مقاوم سازی روی خطوط زنده موجود بدون برش

لازم نیست عایق خود را در اطراف پشتیبانی ما قرار دهید. ما پشتیبان را در اطراف عایق شما ایجاد خواهیم کرد.

چیزهایی که از نصب های واقعی یاد گرفته ایم

همیشه سد بخار را در نظر بگیرید. در خطوط سرد، اگر عایق کامل نباشد، رطوبت راه خود را به بلوک عایق پیدا می کند و هنگامی که عایق خیس شود، عملکرد حرارتی آن از صخره پایین می آید. ما در مورد آب بندی لبه دقت بیشتری می کنیم و به تیم سایت توصیه می کنیم سد را قبل و بعد از جوشکاری بررسی کنند.

در لوله کشی عمودی، یک تکیه گاه لوله از پیش عایق شده ممکن است به ترتیبات انتقال بار متفاوتی نسبت به افقی نیاز داشته باشد. بلوک عایق تمام وزن را به صورت فشرده برای خطوط افقی تحمل می کند، اما برای خطوط عمودی، تکیه گاه اغلب به یک یقه برشی فولادی نیاز دارد که از طریق عایق درگیر شود. ما می توانیم این را در طراحی قرار دهیم.

اگر لوله هیدروتست می شود، در نظر بگیرید که لوله در طول آزمایش در دمای محیط قرار دارد و ممکن است عرق کند. این طبیعی است، اما این اولین باری است که بسیاری از تیم‌های سایت شاهد تراکم در پشتیبانی هستند. یادداشتی در کتابچه راهنمای نصب که این مورد را توضیح می دهد، می تواند بسیاری از درخواست های غیر ضروری را ذخیره کند.

هنگام سفارش، برنامه لوله، نوع و ضخامت عایق و حرکت طراحی (در صورت کشویی) را به ما بدهید. این سه نقطه داده به ما اجازه می‌دهد یک طراحی فنی سالم در نقل قول اول، بدون رفت و برگشت پیشنهاد کنیم.

چرا تیانشون برای پشتیبانی از لوله های پیش عایق شده؟

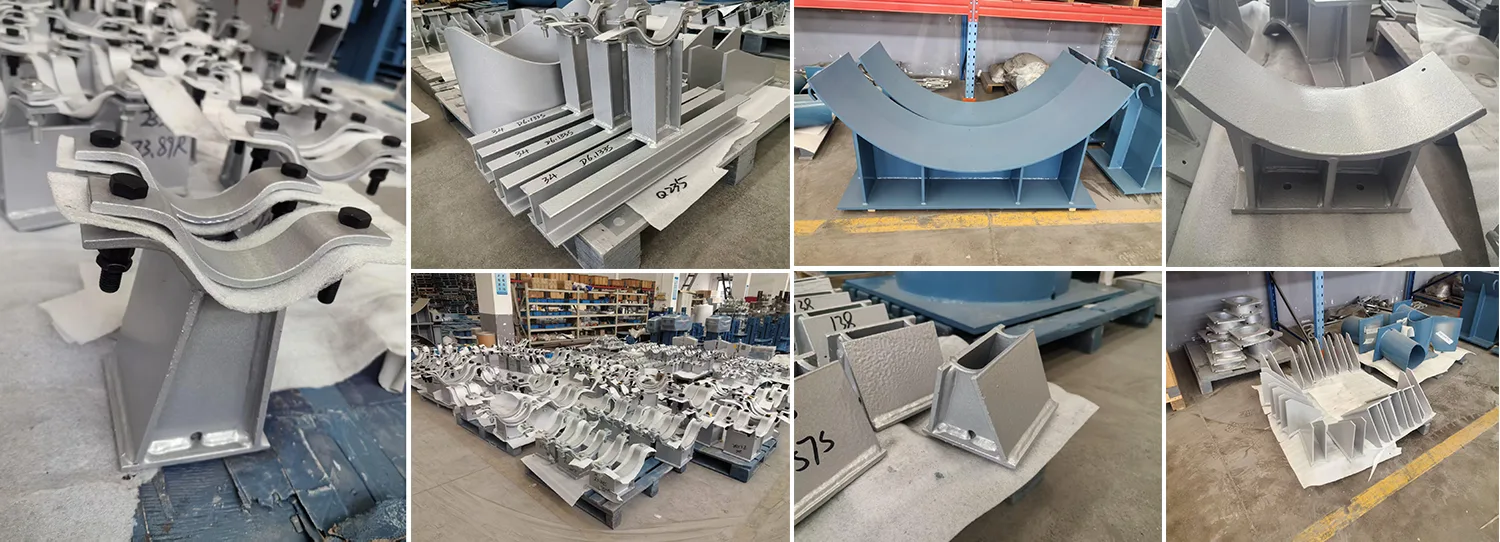

یک تکیه گاه لوله از پیش عایق شده در تقاطع مهندسی سازه و طراحی حرارتی قرار دارد. هر یک از قطعات را اشتباه بگیرید و تکیه گاه یا به صورت مکانیکی از کار می افتد یا رطوبت را جذب می کند و عایق نمی شود. ما 14 سال است که هر دو قطعه را درست می‌سازیم، و کارخانه ما در یانگژو خط تولید را برای ساخت کارآمد آنها راه‌اندازی کرده است - از برش زین فولادی گرفته تا اتصال عایق و آب بندی مانع بخار.

بیش از 70٪ از سفارشات ما از مشتریانی است که یک بار ما را آزمایش کردند و مرتباً بازمی گشتند. ما تکیه‌گاه‌های از پیش عایق‌شده را به صورت سراسری ارسال می‌کنیم، که اغلب همراه با تکیه‌گاه‌های لوله، آویزهای فنری، و تکیه‌گاه‌های ثابت فنر، بسته‌بندی می‌شوند تا کل بسته پشتیبانی لوله با هم، برچسب‌گذاری شده و آماده نصب شود.

اگر پروژه بعدی شما دارای خطوط سرد، خطوط برودتی یا خطوط گرم عایق است که نیاز به ایزولاسیون حرارتی مناسب در نقاط پشتیبانی دارد، مشخصات عایق و لیست پشتیبانی لوله را برای ما ارسال کنید. ما یک نقل قول مستقیم کارخانه با یک برنامه تحویل روشن کار خواهیم کرد. مثل همیشه، می‌توانید از کارخانه ما دیدن کنید و نحوه ساخت و آزمایش این پشتیبانی‌ها را قبل از ارسال تماشا کنید.
