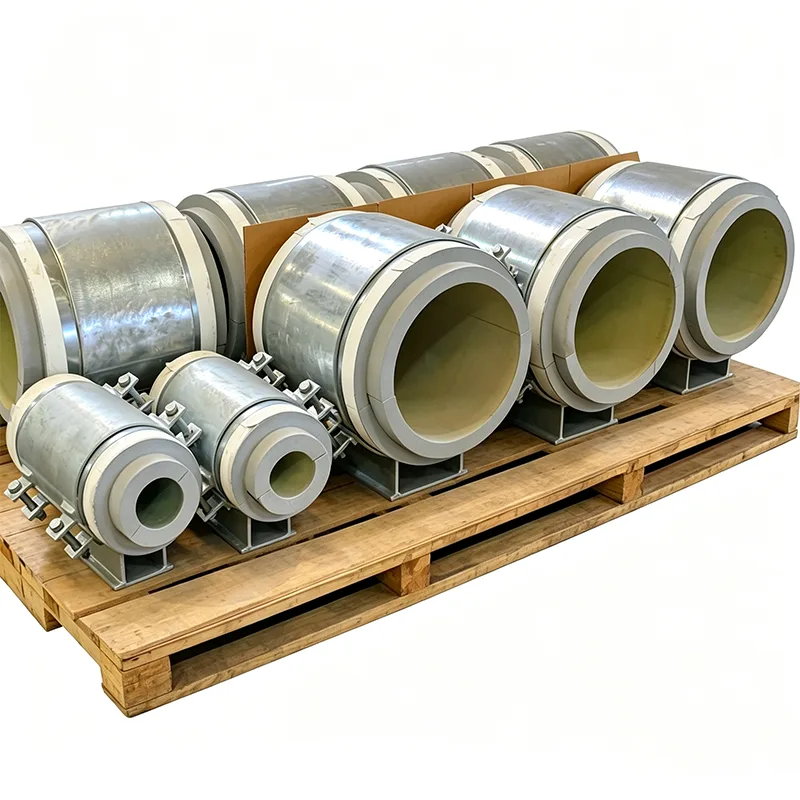

پشتیبانی از لوله های پیش عایق شده برای نفت و گاز

خطوط لوله نفت و گاز بیش از یک محصول حرکت می کنند. آنها نفت خام مستعد موم را که باید بالاتر از نقطه ریزش خود باقی بماند، گاز مرطوب که می تواند هیدرات های خورنده را در یک نقطه سرد تشکیل دهد، و میعانات پرفشار که در نوسانات دمایی سریع چرخش می کند، منتقل می کنند. در این خدمات، یک لوله بدون عایق بیشتر از یک نشت انرژی است - این یک خطر ایمنی فرآیند و نقطه شروع خوردگی است. یک تکیه گاه از پیش عایق شده به درستی پل سرد را از بین می برد، یک پوشش مقاوم در برابر بخار را یکپارچه می کند و به عنوان یک مجموعه آزمایش شده بار به محل می رسد. بدون عایق ساخته شده در مزرعه. بدون حدس و گمان

Yangzhou Tianshun از سال 2012 برای پروژه های نفت و گاز بالادست، میان دست و پایین دست پشتیبانی های عایق بندی شده ارائه کرده است. مجموعه های ما در حال حاضر در منیفولدهای تولید صحرا، بالابرهای سکوی دریایی و خطوط ردیابی بخار پالایشگاهی در بیش از 45 کشور در حال خدمت هستند. ما آنها را برای مقابله با چالش‌های خاصی می‌سازیم که لوله‌های نفت و گاز را متمایز می‌کند: مواد سرویس ترش، قابلیت بقای آتش جت، و عایق‌هایی که وقتی هیدروکربن‌ها در آن فرو می‌روند، تخریب نمی‌شوند.

مواد انتخاب شده برای محیط های ترش و خورنده

در تاسیسات نفت و گاز، فولاد پشتیبان می تواند در معرض H2S، کلریدها و هوای پر نمک قرار گیرد - گاهی اوقات هر سه به یکباره. ما در انتخاب مواد شانس نمی آوریم. برای کاربردهای خدمات ترش، ما صفحات و مقاطع فولاد کربنی را تهیه می‌کنیم که با آزمایش HIC (ترک ناشی از هیدروژن) در NACE TM0284 انجام می‌شوند، و پشتیبانی نهایی را می‌توان در انطباق کامل با NACE MR0175 / ISO 15156 ارائه کرد. در جایی که کلریدها دغدغه اصلی هستند - ما از پایانه‌های فولادی غیرساحلی استفاده می‌کنیم. بدنه پشتیبانی و پیچ و مهره A4-80، خطر خوردگی گالوانیکی را از بین می برد.

بلوک عایق خود سلول بسته است تا در برابر جذب هیدروکربن مقاومت کند. برای خطوطی که نفت خام، میعانات گازی یا نفت کوره را حمل می کنند، از مواد سلول باز که روغن را از بین می برند و عملکرد حرارتی خود را از دست می دهند اجتناب می کنیم. شیشه سلولی و PIR با چگالی بالا گزینه‌های پیش‌فرض ما هستند که برای سازگاری شیمیایی با قرار گرفتن در معرض نشت مورد انتظار آزمایش شده‌اند.

حفظ گرما در جایی که فرآیند به آن نیاز دارد

پشتیبان‌های لوله‌های پیش‌عایق‌شده برای نفت و گاز همیشه در دمای بخار کار نمی‌کنند، اما اغلب گرم می‌شوند یا برای حفظ جریان محتویات ردیابی می‌شوند. تکیه گاه که اجازه می دهد گرما در یک نقطه از آن خارج شود، می تواند باعث خنک شدن موضعی شود که منجر به رسوب موم، تشکیل هیدرات یا افزایش ویسکوزیته می شود. تکیه گاه های پیش عایق شده ما از یک بلوک عایق باربر انتخاب شده برای دمای طراحی خاص استفاده می کنند:

دمای زیر صفر تا 85 درجه سانتیگراد: PIR با چگالی بالا برای جعبه‌های سرد پردازش گاز، ذخیره‌سازی LPG و واحدهای آب‌گیری آب سرد به گاز.

تا 140 درجه سانتیگراد: PIR با درجه حرارت بالا برای خطوط نفت خام و سیستم های نفت داغ.

تا 400 درجه سانتی گراد: سیلیکات کلسیم برای خطوط قیر ردیابی بخار، بخاری های روغن حرارتی و لوله کشی فرآیند پالایشگاه.

ضخامت بلوک دقیقاً با مشخصات عایق لوله مطابقت دارد و مقاومت فشاری در برابر بار آزمایش کامل هیدروتست بررسی می شود - زیرا بلوکی که در طول راه اندازی خرد می شود چیزی را عایق نمی کند.

حفاظت در برابر آتش که زمان می‌خرد

در یک سکوی دریایی یا در یک کارخانه گاز، یک مجموعه پشتیبانی که در حین آتش سوزی فرو می ریزد، مهار را از لوله خارج می کند و به طور بالقوه منجر به پارگی و تشدید تشدید می شود. ما می‌توانیم حفاظت غیرفعال در برابر آتش را مستقیماً در تکیه‌گاه از پیش عایق‌شده ادغام کنیم: یک تشک گرمازا یا گرمازا به پایه فولادی و دیواره‌های جانبی زیر روکش چسبانده می‌شود و مجموعه می‌تواند برای حفظ یکپارچگی باربری برای مدت معینی تحت آتش جت (ISO 22899) یا آتش‌سوزی سلولی (ISO 22899) (ISO8eosuric) تأیید شود. این پشتیبانی را به بخشی از سیستم ایمنی تبدیل می کند، نه فقط یک جزء صرفه جویی در انرژی.

سد بخار یکپارچه کارخانه خطرات CUI سایت را حذف می کند

خوردگی زیر عایق تنها گران ترین مورد بازرسی و تعمیر در بسیاری از کارخانه های نفت و گاز است. تقریباً همیشه از یک نفوذ تکیه گاه شروع می شود که در آن سد بخار با دست بریده شده و با نوار بسته می شود که پس از چند تابستان چسبندگی خود را از دست می دهد. تکیه گاه های ما دارای یک یقه آب بندی فلزی پیوسته است که به بدنه پشتیبانی جوش داده شده است. خدمه سایت، ژاکت عایق لوله را مستقیماً روی این یقه می‌کشند و آن را با یک چسب یا باند فشاری مشخص می‌بندند. نتیجه یک انتقال ضد بخار است که می تواند از بیرون به صورت بصری بررسی شود - و دو سال بعد باز نمی شود.

اسناد آماده برای هر حسابرسی

هر پشتیبان لوله پیش عایق شده برای نفت و گاز که به پروژه نفت و گاز عرضه می کنیم شامل:

گواهی مواد EN 10204 نوع 3.1 با نتایج آزمایش HIC که در آن سرویس ترش مشخص شده است.

برگه اطلاعات بلوک عایق با مقاومت فشاری، هدایت حرارتی و درجه حریق.

NDT برای هر نوع جوش، از جمله PT/MT و رادیوگرافی در صورت درخواست، گزارش می دهد.

گواهینامه های بازرسی ابعاد نهایی و آزمایش بار.

علامت گذاری CE و اعلامیه عملکرد تحت اتحادیه اروپا 305/2011 در صورت لزوم.

کاربردهای نفت و گاز معمولی

منیفولدهای تولید سرچاه و خطوط جمع آوری (خشکی و دریایی)

واحدهای آبگیری و حذف گازهای اسیدی

لوله کشی ذخیره سازی و انتقال LPG و NGL

واحدهای فرآیند پالایشگاه: تقطیر خام، هیدروکراکینگ، اصلاح

خطوط گرمایش قیر و نفت سنگین

سطوح بالای پلت فرم فراساحلی و ماژول های فرآیند FPSO

چرا تیانشون برای پایه های پیش عایق شده نفت و گاز؟

ما می دانیم که مشخصات پشتیبانی نفت و گاز با الزامات مواد، بندهای انطباق NACE و الزامات حفاظت در برابر آتش متراکم است. مهندسان ما این مشخصات را خط به خط می‌خوانند قبل از اینکه یک نقشه را تولید کنند. ما می توانیم کلاس لوله، استاندارد عایق و بارگذاری ساختاری شما را برای ارائه یک مجموعه واحد که هر جعبه را بررسی می کند، ارجاع دهیم - و ما آن را با مستندات برای اثبات آن پشتیبان می کنیم. بیش از 70 درصد از مشتریان ما برای پروژه بعدی باز می گردند، که قوی ترین گواهی است که ما می توانیم ارائه دهیم.

سوالات متداول

س: آیا می توان از پشتیبانی های شما در محیط های خدمات ترش استفاده کرد؟

ج: بله. ما پشتیبانی هایی را با فولاد آزمایش شده با HIC و مطابقت NACE MR0175/ISO 15156 برای کاربردهای گاز ترش و نفت خام ارائه می کنیم.

س: آیا نسخه های درجه بندی آتش را ارائه می دهید؟

ج: بله. ما می‌توانیم حفاظت غیرفعال آتش‌سوزی درجه‌بندی شده برای آتش جت (H-60 یا J-60) یا آتش سلولزی را ادغام کنیم و یکپارچگی باربری را در طول دوره رتبه‌بندی حفظ کنیم.

س: چگونه از جذب روغن یا مواد شیمیایی عایق جلوگیری می کنید؟

پاسخ: ما از مواد سلول بسته مانند شیشه سلولی یا PIR استفاده می کنیم که در برابر جذب هیدروکربن مایع مقاومت می کنند. عایق سلول باز هرگز برای نفت و گاز بدون مانع محافظ مشخص نمی شود.

س: آیا تکیه گاه ها می توانند بارهای بالای لوله های دیواره سنگین را تحمل کنند؟

ج: قطعا. فشار باربری را در هر دو شرایط عملیاتی و هیدروتست محاسبه می کنیم و بر اساس آن درجه بلوک عایق را انتخاب می کنیم.
