آویز فنری متغیر قابل تنظیم برای حرکت حرارتی خط لوله با پشتیبانی از بار متغیر

آویزهای فنری متغیر که با نام تکیه گاه های فنری متغیر نیز شناخته می شوند، پرکاربردترین نوع ساپورت لوله در سیستم های لوله کشی صنعتی هستند. آنها نیروی نگهدارنده ای را فراهم می کنند که متناسب با انحراف فنر تغییر می کند زیرا لوله به صورت عمودی به دلیل انبساط یا انقباض حرارتی حرکت می کند. برای کاربردهایی که جابجایی حرارتی متوسط ​​است و مقدار کنترل شده ای از تغییرات بار قابل قبول است، آویزهای فنری متغیر در مقایسه با تکیه گاه های فنری ثابت راه حلی مقرون به صرفه و فشرده ارائه می دهند.

تولید شده توسطفناوری خط لوله یانگژو تیانشونآویزهای فنری متغیر ما از فنرهای مارپیچ فولادی با درجه بالا استفاده می کنند که در یک پوشش فولادی مقاوم قرار گرفته اند. همانطور که لوله از موقعیت نصب شده خود به سمت بالا یا پایین حرکت می کند، فنر متناسب با آن فشرده یا منبسط می شود و نیروی واکنش را به نسبت مستقیم با فاصله سفر و سرعت فنر تغییر می دهد. هر واحد در کارخانه بر اساس بار سرد، بار گرم و جهت حرکت مشخص شده کالیبره می شود و عملکرد قابل پیش بینی را از زمان نصب تا بهره برداری تضمین می کند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

مشخصات فنی محصول

ویژگی های طراحی و تنوع بار

یک پارامتر کلیدی هنگام انتخاب آویز فنری متغیر، درصد تغییر بار است - تفاوت بین بار سرد و گرم تقسیم بر بار عملیاتی. بیشتر مشخصات مهندسی مستلزم این است که این مقدار برای خدمات عمومی زیر 25 درصد و برای اتصالات تجهیزات حیاتی زیر 6 درصد باقی بماند. در جایی که جابجایی به اندازه کافی زیاد است که تغییرات بار از حد مجاز فراتر رود، آویزهای فنری ثابت به جای آن مشخص می شوند.

تکیه گاه های فنر متغیر استاندارد ما به گونه ای طراحی شده اند که تغییرات بار را در محدوده کاری معمولی پروژه در محدوده کاری کامل نگه دارند و هر واحد به وضوح با نرخ فنر، تنظیم بار سرد و جهت حرکت برای نصب و راه اندازی ساده مشخص شده است.

سری استاندارد و محدوده فنی

ما آویزهای فنری متغیر را در پیکربندی‌های چندگانه از جمله طرح‌های آویزان، پایه و جانبی ارائه می‌دهیم که ظرفیت‌های بار از حدود 0.02 کیلو نیوتن تا 40 کیلو نیوتن را در اندازه‌های فنر استاندارد پوشش می‌دهند. محدوده‌های استاندارد سفر شامل 30 میلی‌متر، 60 میلی‌متر، 90 میلی‌متر، 120 میلی‌متر و 150 میلی‌متر است که در صورت درخواست، سفرهای ویژه در دسترس است.

عناصر فنری از فولاد فنر 60Si2Mn یا 50CrVA تولید می‌شوند و بدنه‌ها در پوشش‌های گالوانیزه گرم، رنگ‌آمیزی اپوکسی یا فولاد ضد زنگ برای محیط‌های خورنده در دسترس هستند. واحدهای استاندارد برای دمای کارکرد محیط از -20 درجه سانتیگراد تا +200 درجه سانتیگراد درجه بندی می شوند و گزینه های فنر آلیاژی با دمای بالا برای کاربردهای گرمای شدید مانند لوله کشی کوره و دیگ بخار موجود است.

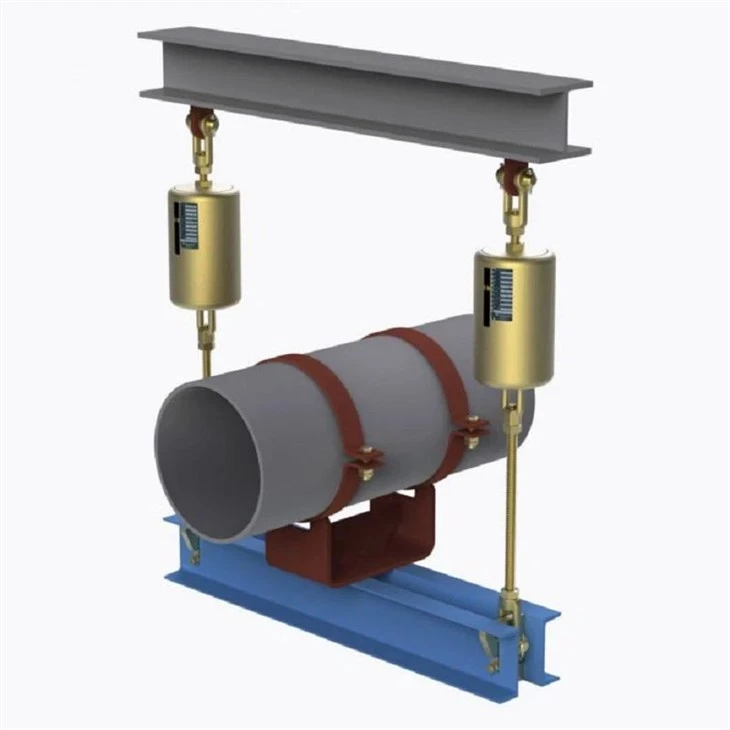

هر تکیه گاه فنری متغیر دارای مقیاس سفر، نشانگر بار و صفحات توقف بالا و پایین است. اتصالات میله رزوه ای در بالا و پایین امکان تنظیم عمودی ساده را در حین نصب فراهم می کند و تنظیمات بار را می توان در محل با داده های پلاک نام تأیید کرد.

استانداردها، مواد و گزینه های سفارشی

آویزهای فنری متغیر ما مطابق با GB/T 17116.1/.2/.3 تولید می شوند و به طور کامل با استانداردهای بین المللی از جمله MSS SP-58، ASME B31.1، ASME B31.3 و EN 13480-3 قابل تعویض هستند. قابلیت ردیابی مواد در طول تولید حفظ می شود و تمام فنرها قبل از مونتاژ تحت آزمایش از پیش تنظیم و بارگذاری قرار می گیرند.

برای پروژه‌های تخصصی، آویزهای فنری از جنس استنلس استیل، مجموعه‌های پشتیبانی لوله عایق، و واحدهایی با پوشش‌های ویژه برای خدمات دریایی، دریایی یا نمک‌زدایی عرضه می‌کنیم. ما همچنین تکیه‌گاه‌های لوله از پیش عایق‌شده و تکیه‌گاه کفش‌های لوله را تولید می‌کنیم که مستقیماً با محدوده آویز فنری متغیر ما برای راه‌حل‌های پشتیبانی کامل خط یکپارچه می‌شوند.

برنامه های کاربردی معمولی

تکیه گاه های فنری متغیرتقریباً بر روی هر نوع فرآیند و لوله‌کشی ابزاری که حرکت حرارتی عمودی رخ می‌دهد، نصب می‌شوند. کاربردهای متداول شامل خطوط بخار نیروگاه و آب تغذیه، لوله‌کشی فرآیند پالایشگاه، حلقه‌های مبدل حرارتی کارخانه‌های شیمیایی، شبکه‌های گرمایش منطقه‌ای و سیستم‌های HVAC در ساختمان‌های تجاری بزرگ است. آنها همچنین در کنار تکیه گاه های لوله سفت و سخت در خطوطی که فقط نقاط انتخاب شده نیاز به جبران حرکت دارند استفاده می شوند.

برای سیستم‌های لوله‌کشی با بارهای دینامیکی مانند چکش آب، رویدادهای لرزه‌ای یا ارتعاش پمپ، آویزهای فنری متغیر اغلب با اسنابرهای هیدرولیکی ترکیب می‌شوند که حرکت دینامیکی را مهار می‌کنند و در عین حال جابجایی حرارتی آزاد را امکان‌پذیر می‌سازند. در جایی که رشد حرارتی برای یک واحد متغیر بسیار زیاد است، توصیه می‌کنیم در آن نقاط پشتیبانی خاص به آویزهای فنری ثابت ارتقا دهید.

محدوده محصولات مکمل

مجموعه گسترده‌تر پشتیبانی لوله ما شامل تکیه‌گاه‌های فنری ثابت، آویزها و پایه‌های محکم، تکیه‌گاه کفش‌های لوله، تکیه‌گاه‌های لوله از پیش عایق‌شده برای خطوط سرد و برودتی، و اسنابرهای هیدرولیک است. برای سیستم‌های لوله‌کشی که به جذب حرکت محوری، جانبی یا زاویه‌ای نیز نیاز دارند، ما درزهای انبساط دم فلزی، درزهای انبساط لاستیکی و درزهای انبساط پارچه‌ای را تولید می‌کنیم که می‌توانند همراه با تکیه‌گاه‌های فنری ما به‌عنوان یک راه‌حل تک منبع مشخص شوند.

کیفیت و خدمات

هر آویز فنری متغیر تحت سیستم مدیریت کیفیت ISO 9001:2015 ما قبل از حمل و نقل در مرکز آزمایش داخلی ما آزمایش بار و تأیید ابعادی می شود. ما مشتریان را از انتخاب اولیه فنر و محاسبه بار از طریق راهنمایی نصب و خدمات پس از فروش پشتیبانی می کنیم. درخواست ها در عرض 24 ساعت پاسخ دریافت می کنند و زمان تولید استاندارد بسته به حجم و پیکربندی بین 10 تا 20 روز کاری متغیر است. با بیش از 14 سال تامین پشتیبانی لوله و اتصالات انبساط به پروژه‌ها در بیش از 45 کشور، ما واحدهای استاندارد کاتالوگ و مهندسی شده سفارشی را به پیمانکاران EPC و کاربران نهایی در سراسر جهان تحویل می‌دهیم.

سوالات متداول

"درصد تغییر بار" در تکیه گاه فنر متغیر به چه معناست؟

تغییر بار تفاوت بین بار سرد (نصب شده) و بار گرم (عملیاتی) است که به صورت درصدی از بار عملیاتی بیان می شود. با نرخ فنر ضرب در سفر حرارتی، تقسیم بر بار عملیاتی تعیین می شود. اکثر مشخصات پروژه این مقدار را برای لوله کشی استاندارد حداکثر تا 25% محدود می کند.

آیا آویز فنری متغیر در هر جهتی قابل نصب است؟

خیر آویزهای فنری متغیر برای حرکت عمودی طراحی شده اند و باید با محور فنر عمودی نصب شوند. نصب افقی یا زاویه دار باعث اتصال، انتقال نادرست بار و سایش زودرس می شود. برای بارهای افقی یا مهار جانبی، پایه های سفت و سخت، کفشک های لوله یا اسناببرها باید به طور جداگانه مشخص شوند.

حداکثر دمایی که آویز فنری متغیر شما می تواند تحمل کند چقدر است؟

واحدهای فولاد کربن استاندارد با فنرهای فولادی آلیاژی برای سرویس مداوم تا حدود 200 درجه سانتیگراد درجه بندی می شوند. برای لوله کشی با دمای بالاتر مانند خطوط بخار پرفشار یا اتصالات دیگ بخار، ما مواد فنری با دمای بالا و تنظیمات پشتیبانی عایق را ارائه می دهیم. با تیم مهندسی ما در مورد شرایط عملیاتی خود برای انتخاب مواد مناسب تماس بگیرید.

آیا محاسبات انتخاب بهار را ارائه می دهید؟

بله. اگر اندازه لوله، وزن عملیاتی، اندازه و جهت جابجایی حرارتی و هر گونه الزامات مشخصات پروژه را ارائه دهید، تیم مهندسی ما می تواند در انتخاب فنر کمک کند. ما همچنین می‌توانیم برنامه‌های پشتیبانی موجود را بررسی کرده و متغیر مناسب یا پشتیبانی فنر ثابت را برای هر مکان توصیه کنیم.

زمان تولید آویزهای فنری متغیر استاندارد چقدر است؟

واحدهای کاتالوگ استاندارد معمولاً بسته به اندازه سفارش و بار تولید فعلی، ظرف 10 تا 20 روز کاری ارسال می شوند. تکمیل سفارشی، سفرهای ویژه یا پیکربندی های فولادی ضد زنگ ممکن است چند روز دیگر اضافه کند. تحویل سریع در زمان سفارش قابل بحث است.

چه مدارکی همراه با سفارش است؟

عرضه استاندارد شامل لیست بسته بندی و پلاک های محصول با شماره فنر، رتبه بار و داده های سفر است. گزارش‌های تست مواد (MTR)، سوابق کالیبراسیون بار فنر و گزارش‌های بازرسی ابعادی را می‌توان در صورت درخواست ارائه کرد. بازرسی شخص ثالث توسط ارگان های مجاز نیز برای پروژه هایی که به آن نیاز دارند در دسترس است.

آیا می توانید مجموعه های کامل پشتیبانی لوله از جمله کفش و گیره لوله را تهیه کنید؟

کاملا. ما آویزهای فنری متغیر را به عنوان واحدهای مستقل یا به عنوان مجموعه های پشتیبانی کاملاً مونتاژ شده از جمله گیره های لوله، تکیه گاه کفش های لوله، گیره ها، میله های رزوه دار و سخت افزار اتصال ساختاری عرضه می کنیم. مجموعه های پشتیبانی لوله از پیش عایق شده برای سرویس سرد یا برودتی نیز به صورت یک بسته و آماده نصب موجود است.
