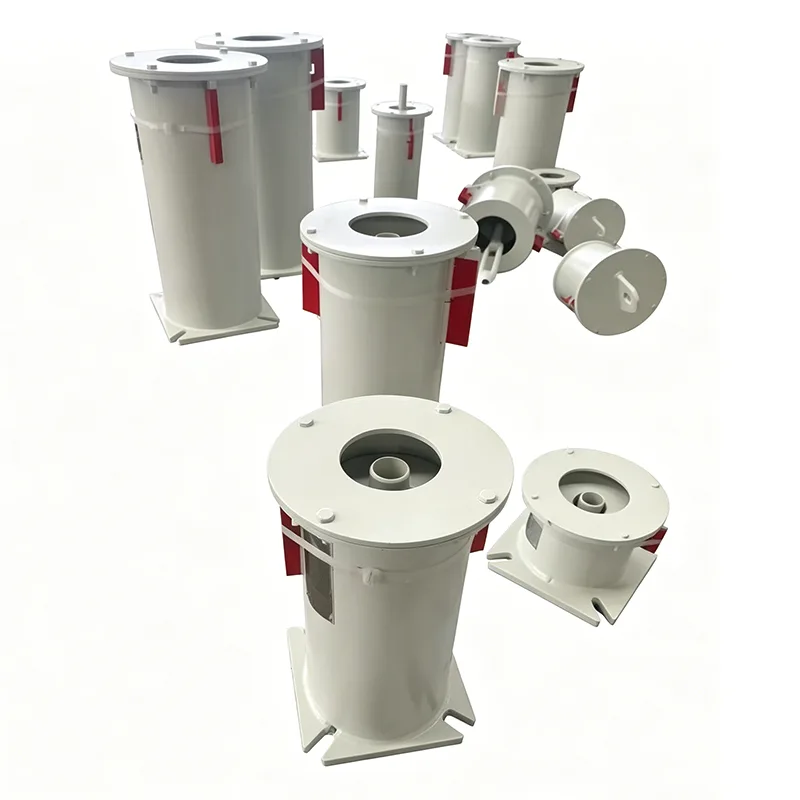

آویز فنری متغیر پالایشگاهی

چالش های منحصر به فرد برای پشتیبانی از خطوط لوله پالایشگاه

در مقایسه با خطوط لوله صنعتی معمولی، سیستم‌های خط لوله پالایشگاهی به دلیل شرایط کاری پیچیده و متنوع، با آزمایش‌های سخت متعددی روبرو هستند:

▶ دامنه دمای وسیع: از انتقال نفت خام با دمای معمولی گرفته تا خطوط لوله گاز با بخار با دمای بالا و ترک بالای 450 درجه سانتیگراد، با تفاوت جابجایی حرارتی قابل توجه

▶  محیط خوردگی پیچیده: برهم نهی خوردگی چندگانه از جمله نفت خام ترش، محیط اسیدی، اسپری نمک ساحلی و اکسیداسیون در دمای بالا

▶  شرایط ارتعاش رایج: ارتعاشات ناشی از جریان مداوم در خروجی‌های پمپ، خطوط لوله کمپرسور و پس از شیرهای کنترل وجود دارد.

▶  وسایل پرخطر: نشت مواد قابل اشتعال، مواد منفجره و سمی منجر به عواقب جدی خواهد شد.

▶  نیازمندی های عملیات مستمر: تلفات هنگفت ناشی از خاموشی های برنامه ریزی نشده نیاز به قابلیت اطمینان پشتیبانی بسیار بالایی دارد.

با هدف قرار دادن این شرایط کاری منحصربه‌فرد پالایشگاه‌ها، ما آویز فنری متغیر پالایشگاهی را با بهینه‌سازی‌های هدفمند متعدد بر اساس نوع عمومی توسعه داده‌ایم.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

مشخصات فنی محصول

موقعیت یابی محصول و سناریوهای کاربردی

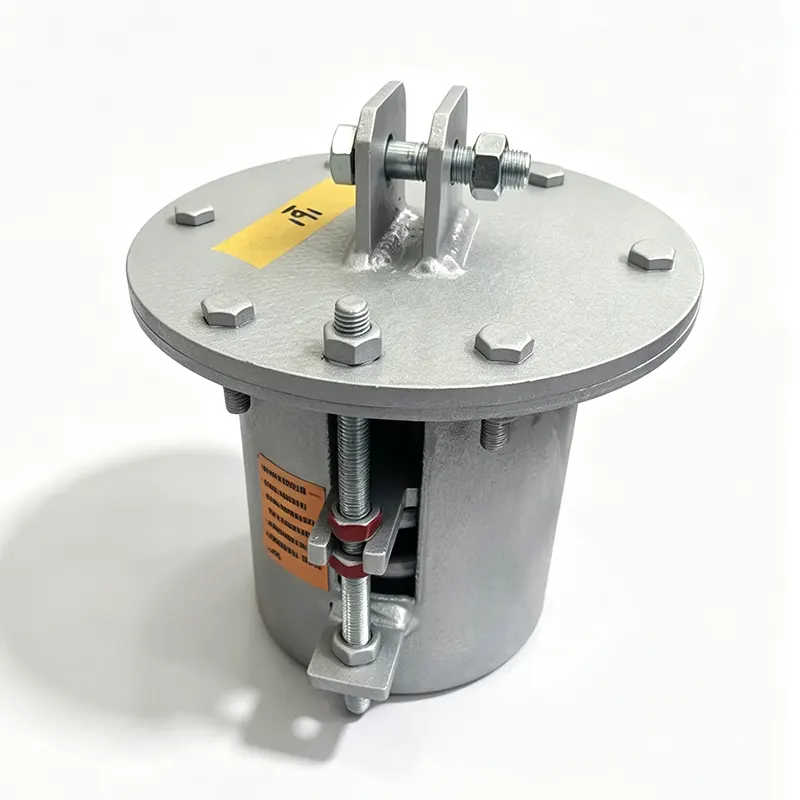

آویز فنری متغیر پالایشگاهی یک دستگاه پشتیبانی فنر متغیر است که مخصوص پالایشگاه ها طراحی شده است. پشتیبانی الاستیک را از طریق فنرهای مارپیچ استوانه ای از پیش فشرده شده فراهم می کند و نیروی نگهدارنده به صورت خطی با تغییر فشردگی فنر در طول جابجایی حرارتی خط لوله تنظیم می شود.

معیارهای انتخاب (در صورت داشتن شرایط زیر اولویت بندی کنید):

▶ جابجایی حرارتی عمودی خط لوله ≤ 50 میلی متر

▶ نرخ تغییر بار مجاز سیستم ≤ 25٪

▶  اتصال تجهیزات غیر حساس (به طور مستقیم به توربین‌های بخار، کمپرسورها و غیره متصل نمی‌شوند)

▶  بهینه سازی هزینه پروژه را دنبال کنید و عملکرد و سرمایه گذاری را متعادل کنید

در پروژه های جدید پالایشگاهی، حدود 80 درصد خطوط لوله با دمای معمولی و متوسط ​​می توانند آویزهای فنری متغیر را انتخاب کنند. در مقایسه با راه حل های نیروی ثابت، می تواند به طور قابل توجهی هزینه های تهیه را کاهش دهد در حالی که به طور کامل نیازهای شرایط کاری را برآورده می کند.

راهنمای انتخاب برای هر واحد پالایشگاهی

5 طرح بهینه شده برای شرایط کاری پالایشگاه

سیستم درمان ضد خوردگی دوگانه

پوسته سندبلاست شده تا درجه Sa2.5، با پرایمر اپوکسی غنی از روی + روکش پلی اورتان

عملیات فسفاته کردن سطح فنری + پوشش داکرومت برای مقاومت در برابر خوردگی سولفید هیدروژن

پوسته فولاد ضد زنگ 316 قابل تنظیم برای پالایشگاه های ساحلی برای مقاومت در برابر خوردگی اسپری نمک

ساختار ضد لرزش پیشرفته

لنت های میرایی لاستیکی نصب شده در انتهای بالایی و پایینی چشمه ها برای جذب انرژی ارتعاشی خط لوله

میله تعلیق از ساختار ضد شل شدن مهره دوگانه برای جلوگیری از شل شدن لرزش استفاده می کند

آستین راهنما در داخل پوسته نصب شده است تا از انحراف جانبی فنر جلوگیری شود

سازگاری با شرایط کاری در دمای بالا

پشتیبانی از لوله های عایق حرارتی برای خطوط لوله بالاتر از 150 درجه سانتیگراد برای جلوگیری از هدایت گرما

مواد فنر مقاوم در برابر درجه حرارت بالا برای خطوط لوله بالاتر از 250 درجه سانتیگراد برای جلوگیری از آرامش استرس انتخاب شده اند

حد بالایی دمای کار فنر برای جلوگیری از استفاده بیش از حد درجه حرارت مشخص شده است

نصب و نگهداری راحت طراحی

پیش تنظیم با توجه به بار سرد قبل از تحویل، نصب مستقیم در محل

مجهز به صفحه نشانگر جابجایی برای بازرسی راحت جابجایی خط لوله در حین گشت زنی

مونتاژ فنر مدولار، می تواند به طور جداگانه در طول تعمیر و نگهداری بدون برچیدن خط لوله جایگزین شود

طراحی افزونگی ایمنی

ضریب ایمنی بار ≥1.5 برابر، حاشیه اضافه بار رزرو شده

محدودیت‌های ضربه‌ای بالا و پایین برای جلوگیری از فشرده‌سازی بیش از حد فنر یا کاهش بار تنظیم شده‌اند

ضریب ایمنی شکستگی میله تعلیق ≥4 بار برای از بین بردن خطر سقوط

تحلیل هزینه و فایده: فنر متغیر در مقابل نیروی ثابت

به عنوان مثال، خرید 100 آویز فنری برای یک پالایشگاه معمولی را در نظر بگیرید:

نتیجه‌گیری: آویز فنری متغیر پالایشگاهی با فرض برآوردن شرایط کاری می‌تواند بیش از 60 درصد از هزینه خرید سیستم پشتیبانی پروژه‌های پالایشگاهی را که مقرون‌به‌صرفه‌ترین انتخاب است، صرفه‌جویی کند.

تجربه تحویل پروژه

فناوری خط لوله Yangzhou Tianshun از زمان تأسیس خود در سال 2012، محصولات پشتیبانی از خطوط لوله را برای چندین پروژه پالایشگاهی در سراسر جهان ارائه کرده است:

▶  پروژه های داخلی: پروژه های جدید ساخت و ساز و بازسازی چندین پالایشگاه محلی در شاندونگ، جیانگ سو، لیائونینگ و سایر مناطق ارائه شده است.

▶  پروژه های خارج از کشور: محصولات صادر شده به پروژه های پالایشگاهی در برزیل، اندونزی، آفریقای جنوبی و سایر کشورها

▶  مورد معمول: برای پروژه جدید پالایشگاهی 5 میلیون تنی در سال، ما بیش از 1200 مجموعه آویز فنری متغیر را عرضه کردیم که همه در یک زمان واجد شرایط نصب شده بودند و تاکنون بدون خرابی کار می‌کنند.

▶  سوابق کیفیت: برای 8 سال متوالی شکایتی از مشکل کیفیت دسته ای وجود ندارد، نرخ خرید مجدد مشتری از 70٪ فراتر رفته است.

هر دسته از محصولات با:

▶  گواهی مادی

▶  گزارش آزمایش بار بهار

▶  گواهی صلاحیت محصول

▶  راهنمای نصب و بهره برداری

خدمات انحصاری برای پروژه های پالایشگاهی

▶  پشتیبانی از انتخاب: می‌تواند مستقیماً فایل‌های خروجی نرم‌افزار تحلیل تنش خط لوله را برای تکمیل سریع انتخاب دسته بخواند.

▶  تأیید نقشه: نقشه‌های نصب طرح کلی محصول را برای همکاری با طراحی طرح‌بندی خط لوله ارائه کنید

▶  تحویل تقسیمی: تحویل به صورت دسته ای مطابق با پیشرفت ساخت واحد برای کاهش فشار ذخیره سازی در محل

▶  خدمات در محل: پرسنل فنی در دسترس برای راهنمایی نصب در محل برای پروژه‌های بزرگ

▶  پاسخ پس از فروش: در عرض 24 ساعت راه حل هایی برای مشکلات کیفیت محصول ارائه دهید

▶  تامین قطعات یدکی: مدل‌های رایج موجود در انبار، قطعات یدکی اضطراری در عرض 48 ساعت تحویل می‌شوند
