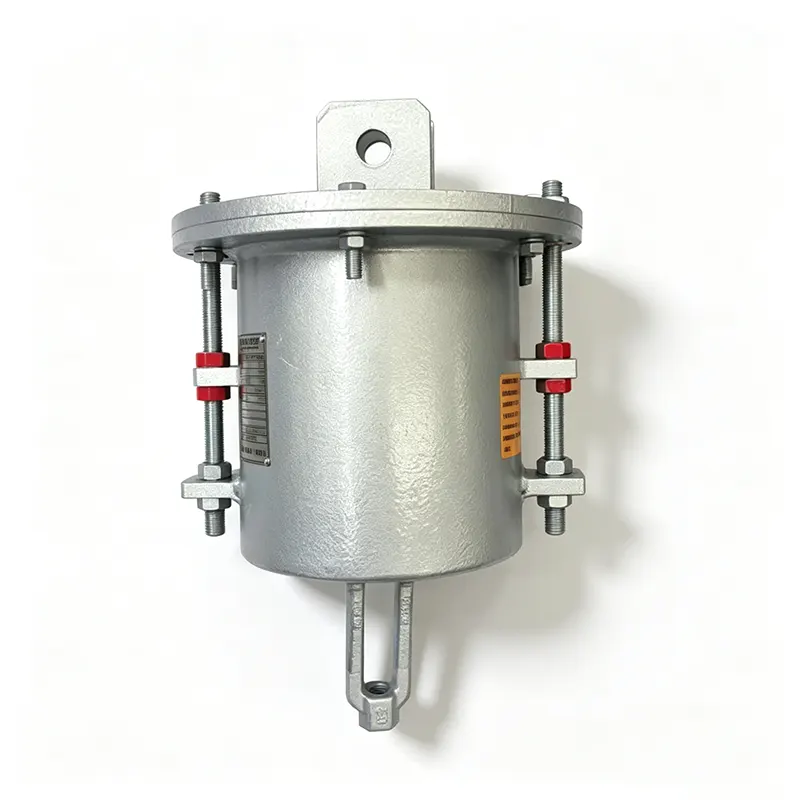

آویز فنری متغیر با دمای بالا

Yangzhou Tianshun آویزهای فنری متغیر را برای بخش های برق، پتروشیمی و صنعتی از یک کارخانه 35000 متر مربعی در جیانگ سو، چین تولید می کند. انواع دمای بالا ما برای کنترل دمای سطح لوله بسیار بالاتر از محیط ساخته شده اند و در عین حال عملکرد بار قابل پیش بینی را حفظ می کنند. چهارده سال تجربه اختصاصی پشتیبانی لوله و یک سیستم کیفیت دارای گواهی ISO 9001:2015 هر واحدی را که به بیش از 45 کشور ارسال می کنیم.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

جایی که آویز فنری متغیر قرار می گیرد

هر لوله ای نیاز به بار ثابت ندارد. هنگامی که جابجایی حرارتی محدود است، آویز فنری متغیر راه حلی قابل اعتماد و مقرون به صرفه ارائه می دهد. همانطور که لوله به صورت عمودی منبسط یا منقبض می شود، نیروی پشتیبانی در محدوده شناخته شده و کنترل شده تغییر می کند. اندازه فنر به گونه ای است که این تغییر بار در محدوده تعیین شده توسط تجزیه و تحلیل تنش لوله باقی می ماند و از فشار بیش از حد بر روی تجهیزات متصل جلوگیری می کند و در عین حال لوله را به طور مناسب از سرد به گرم نگه می دارد.

برای سرویس در دمای بالا، طراحی فراتر از سیم پیچ های فنری استاندارد حرکت می کند. دمای بالای لوله می تواند گرما را به مجموعه آویز تابیده یا هدایت کند، فولاد فنر معمولی را نرم کرده و بار کالیبره شده را جابجا کند. آویزهای فنری متغیر با دمای بالا با انتخاب مواد و محافظت از سطح که نرخ فنر و محدوده بار مشخص شده را در سراسر پوشش عملیاتی حفظ می‌کند، این موضوع را برطرف می‌کند.

چه چیزی یک طراحی با دمای بالا را قابل اعتماد می کند

مواد فنری دارای درجه حرارت بالا

فنرهای استاندارد با بالا رفتن دما استحکام خود را از دست می دهند و آویزان می شوند. ما مواد کویل را متناسب با نوردهی واقعی انتخاب می کنیم. برای شرایط نسبتاً بالا تا 150 درجه سانتیگراد، 50CrVA یا 60Si2Mn خواص مکانیکی پایداری را حفظ می کنند. هنگامی که دما به 300 درجه سانتیگراد یا بالاتر می رسد، آلیاژهای مبتنی بر نیکل مانند Inconel X-750 مشخص می شوند. هر حرارت از مواد همراه با گواهی آسیاب کامل و سوابق ردیابی است که تایید می کند ترکیب و عملیات حرارتی با درجه مورد نیاز مطابقت دارد.

تغییرات بار در محدوده پروژه حفظ می شود

آویز فنری متغیر نیروی متفاوتی را در موقعیت سرد، موقعیت عملیاتی گرم و هر نقطه میانی ایجاد می کند. مهندسان طراح ما با تغییرات بار مجاز از گزارش تنش لوله کارفرما کار می‌کنند و فنری را انتخاب می‌کنند که انحراف را محدود می‌کند، معمولاً به 15٪ یا 25٪ از بار کاری، اگرچه محدودیت‌های سخت‌تر را می‌توان در صورت لزوم رعایت کرد. هر واحد بر روی یک نیمکت کالیبره شده تنظیم و آزمایش می شود تا بررسی شود که بار در موقعیت های سرد و گرم در محدوده مشخص شده قرار می گیرد.

حفاظت در برابر خوردگی و حرارت برای سخت افزار

بدنه و اجزای ساختاری به صورت استاندارد با گالوانیزه گرم یا رنگ اپوکسی با دمای بالا تکمیل می‌شوند. برای قرار گرفتن در معرض گرما تهاجمی یا چرخه ای، ما پوشش های مانع حرارتی اضافی ارائه می دهیم یا محفظه را از فولاد ضد زنگ می سازیم. این اقدامات از پوسته پوسته شدن، زنگ زدگی و تخریب سطحی که می تواند در حرکت فنر در طول سالها کار اختلال ایجاد کند، جلوگیری می کند.

تنظیم در محل بدون برداشتن آویز

یک پیچ تنظیم بار و یک عدد سنج که در مراحل 2% مشخص شده است، به تیم سایت اجازه می دهد تا بسته به مدل، بار نصب شده را تا 10±% تا 20±% تنظیم کند. این قابلیت تنظیم میدان زمانی ارزشمند است که شرایط نصب شده کمی با نقشه طراحی متفاوت باشد، یا زمانی که مسیر لوله در طول ساخت تغییر می کند.

توقف سفر و مقیاس قابل مشاهده

هر آویز دارای پایه های حرکتی بالا و پایین برای محافظت در برابر ضربه بیش از حد است. ترازوی مسافرتی به وضوح قابل مشاهده به پرسنل نصب و نگهداری اجازه می دهد تا موقعیت فعلی را در یک نگاه تأیید کنند. موقعیت سرد از پیش تنظیم شده با توقف های سفر قابل جابجایی قفل می شود و به آزمایش هیدرواستاتیک و تمیز کردن شیمیایی اجازه می دهد بدون انحراف فنر ادامه یابد.

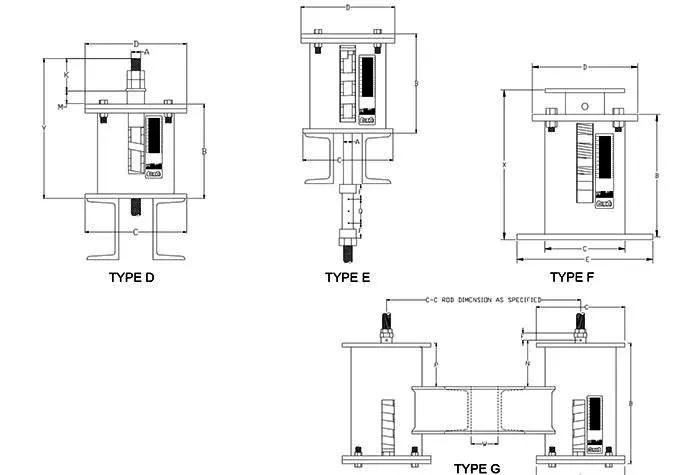

نمای کلی فنی

سفرهای سفارشی، رتبه بندی بار، و مواد با دمای بالا به عنوان بخشی از عرضه منظم ما انجام می شود. هنگامی که با یک پرس و جو ارائه می شود، ما بین استانداردهای بین المللی تبدیل می کنیم و سازگاری فنی را قبل از ساخت تأیید می کنیم.

کنترل کیفیت و مستندسازی

سیستم کیفیت دارای گواهی ISO 9001 ما بر هر مرحله، از بازرسی سیم فنر ورودی تا آزمایش بار نهایی، نظارت دارد. هر آویز فنری متغیر با دمای بالا برای بار سرد مشخص شده مشتری و سفر روی میز آزمایش ما از پیش تنظیم شده است. بارها را در موقعیت‌های سرد، متوسط ​​و گرم ثبت می‌کنیم و تأیید می‌کنیم که تغییرات در محدوده تحمل است. این سوابق برای بسته ردیابی کامل نگهداری می شوند و می توانند همراه با حمل و نقل عرضه شوند.

گواهی مواد برای سیم پیچ های فنری، فولاد ساختاری و پوشش های محافظ قابل ردیابی به گرما یا دسته هستند. هنگامی که پروژه ها نیاز به انطباق با ASME، EN یا سایر کدهای لوله کشی بین المللی دارند، ما بسته های مستندات مورد نیاز برای تایید را ارائه می دهیم.

جاهایی که آویزهای فنری متغیر با دمای بالا اعمال می شود

این آویزها از سیستم های لوله کشی با دمای متوسط ​​تا بالا پشتیبانی می کنند که جابجایی عمودی وجود دارد اما شدید نیست. تاسیسات معمولی شامل خطوط بخار کمکی، لوله کشی آب تغذیه دیگ بخار، خطوط ورودی و خروجی اکونومایزر، مدارهای روغن داغ در پالایشگاه ها و کارخانه های شیمیایی، توزیع بخار با فشار متوسط ​​در تاسیسات صنعتی، و کانال های هوای با دمای بالا می باشد. در هر مورد، آویز حرکت عمودی را انجام می‌دهد و در عین حال تنش لوله را در محدوده طراحی نگه می‌دارد، بدون هزینه و پوشش بار ثابت.

سوالات متداول

چگونه بین آویز فنری متغیر و آویز فنری ثابت یکی را انتخاب کنم؟

این تصمیم به تغییرات بار مجاز می رسد. اگر گزارش تنش لوله شما اجازه تغییر بار بین موقعیت سرد و گرم را می دهد، آویز فنری متغیر پشتیبانی قابل اعتمادی را با هزینه کمتر فراهم می کند. در جایی که لوله نمی تواند تغییرات معنی داری را بپذیرد، آویز فنری ثابت مورد نیاز است. تیم مهندسی ما می تواند اطلاعات بار و سفر شما را بررسی کرده و نوع مناسب را توصیه کند.

حداکثر دمای کار برای آویز فنری متغیر با دمای بالا چقدر است؟

با فولادهای فنری آلیاژی استاندارد مانند 50 CrVA، آویز می تواند در محیط هایی که خود سیم پیچ فنری به حدود 150 درجه سانتیگراد تا 200 درجه سانتیگراد می رسد، به طور قابل اعتمادی کار کند. برای دمای بهار تا 350 درجه سانتیگراد، ما به سمت آلیاژهای مبتنی بر نیکل مانند Inconel X-750 حرکت می کنیم. لازم نیست خودتان آلیاژ را مشخص کنید. دمای مورد انتظار قرار گرفتن در معرض فنر را به اشتراک بگذارید و مهندسان ما مواد صحیح را انتخاب خواهند کرد.

آیا تیانشون می تواند آویزهای فنری متغیر برای بارهای بسیار بزرگ یا بسیار کوچک بسازد؟

محدوده استاندارد ما 0.5 کیلو نیوتن تا 250 کیلو نیوتن را پوشش می دهد. بارهای خارج از این باند به عنوان مهندسی سفارشی انجام می شود. تکیه گاه های خط ابزار کوچک و آویزهای رایزر سنگین برای خطوط بخار اصلی در تاسیسات ما تولید و آزمایش شده است.

چه گزینه های پوششی برای اتمسفرهای با دمای بالا یا خورنده وجود دارد؟

فراتر از گالوانیزه گرم و اپوکسی با دمای بالا، می‌توانیم پوشش‌های مبتنی بر سیلیکون حرارت‌یافته، هالار یا بدنه را از فولاد ضد زنگ بسازیم. اگر سایت شما ساحلی، فراساحلی یا از نظر شیمیایی تهاجمی است، این را در هنگام استعلام ذکر کنید و ما یک سیستم حفاظتی مناسب را توصیه می کنیم.

آیا آویزهای فنری متغیر همراه با دستورالعمل نصب هستند؟

بله. هر آویز دارای راهنمای نصب مختصری است که بلند کردن، برداشتن توقف از پیش تعیین شده و تأیید بار را پوشش می دهد. ما همچنین دستورالعمل‌های دقیقی را برای راه‌اندازی ارائه می‌دهیم تا تیم سایت بتواند عملکرد صحیح را قبل از تحویل تأیید کند.

زمان تحویل معمولی برای آویز فنری متغیر با دمای بالا چقدر است؟

مدل‌های استاندارد با مواد فنر معمولی را می‌توان در عرض چهار تا شش هفته تولید، از پیش تنظیم و آزمایش کرد. آلیاژهای سفارشی و ظرفیت های بار بزرگتر ممکن است این را افزایش دهند، و ما برنامه را در زمان نقل قول تایید می کنیم.

کار با تیانشون

هنگامی که در مورد آویز فنری متغیر با دمای بالا با ما تماس می گیرید، یک مدیر حساب اختصاصی با دانش مهندسی پشتیبانی لوله به درخواست شما رسیدگی می کند. ما شرایط عملیاتی شما، از جمله دما، سفر، بار، و کد طراحی قابل اجرا را بررسی می‌کنیم و توصیه فنی را ظرف 24 ساعت برمی‌گردانیم. مواد فنری سفارشی، سفرهای غیراستاندارد، اتصالات انتهایی خاص، و اسناد پروژه خاص به عنوان یک تجارت عادی تلقی می شوند، نه استثناهای خاص.

پس از تحویل، ما برای پشتیبانی نصب و راهنمایی تعمیر و نگهداری در دسترس هستیم. بیش از 70 درصد از کسب و کار ما از سفارشات مکرر حاصل می شود، که ما آن را قوی ترین تأیید عملکرد محصول خود در هزاران چرخه حرارتی می دانیم.

شرکت فناوری خط لوله Yangzhou Tianshun Pipeline Co., Ltd.

تسهیلات 35000 متر مربعی، جیانگ سو، چین - صادرات به بیش از 45 کشور.

آویزهای فنری متغیر با دمای بالا که حتی در زمانی که لوله داغ است، تکیه گاه را قابل اعتماد نگه می دارد.
