چگونه پشتیبانی فنر متغیر برای خط لوله می تواند ایمنی و پایداری لوله کشی صنعتی را بهبود بخشد

خلاصه مقاله:یک سیستم پشتیبانی قابل اعتماد برای خطوط لوله صنعتی که در معرض انبساط حرارتی، انقباض، لرزش و تغییر بارهای عملیاتی قرار دارند ضروری است. الفپشتیبانی از فنر متغیر برای خط لولهحرکت عمودی کنترل شده را در حالی که به طور مداوم از خط لوله پشتیبانی می کند، فراهم می کند. با تجربه تولید حرفه ای،تیانشونراه حل های پشتیبانی از فنر متغیر استاندارد و سفارشی را برای نیروگاه ها، تاسیسات پتروشیمی، سیستم های نفت و گاز، کارخانه های شیمیایی، پروژه های تصفیه آب و سایر کاربردهای صنعتی سخت ارائه می دهد.

فهرست مطالب

1. پشتیبانی فنر متغیر برای خط لوله چیست؟
2. چرا پشتیبانی فنر متغیر در خطوط لوله صنعتی مورد نیاز است؟
3. پشتیبانی فنری متغیر چگونه کار می کند؟
4. مشخصات فنی کلیدی چیست؟
5. اجزای اصلی چیست؟
6. مزایای اصلی چیست؟
7. پشتیبانی فنر متغیر در کجا استفاده می شود؟
8. چگونه باید پشتیبان فنری متغیر مناسب را انتخاب کنید؟
9. کیفیت ساخت چگونه بر عملکرد تأثیر می گذارد؟
10. چگونه با سایر ساپورت های لوله مقایسه می شود؟
11. سوالات متداول

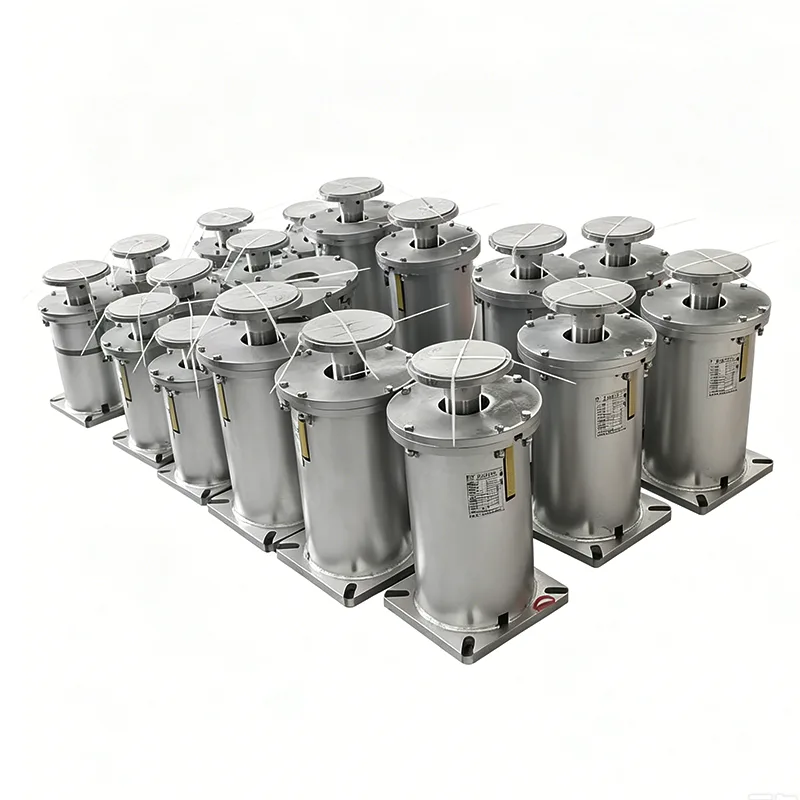

پشتیبانی فنر متغیر برای خط لوله چیست؟

A پشتیبانی از فنر متغیر برای خط لولهیک تکیه گاه مکانیکی الاستیک است که برای حمل بارهای خط لوله طراحی شده در حالی که امکان حرکت عمودی کنترل شده را فراهم می کند. بر خلاف یک تکیه گاه صلب که حرکت را محدود می کند، یک تکیه گاه فنر متغیر از ویژگی های انحراف یک فنر برای تطبیق تغییرات در موقعیت خط لوله استفاده می کند.

لوله کشی صنعتی می تواند به طور قابل توجهی در هنگام تغییر دمای کار حرکت کند. خطوط بخار، سیستم‌های آب تغذیه، خطوط لوله فرآیند، خطوط میعانات، و سایر سیستم‌های با دمای بالا ممکن است در حین کار منبسط شده و پس از خاموش شدن منقبض شوند. اگر این حرکت به درستی مدیریت نشود، نیروهای بیش از حد می تواند به لوله ها، شیرها، فلنج ها، نازل های تجهیزات و اتصالات سازه ای منتقل شود.

یک تکیه گاه فنری که به درستی انتخاب شده است به توزیع این نیروها کمک می کند و در عین حال بار پشتیبانی قابل پیش بینی را حفظ می کند. طیف محصولات تیانشون شامل پیکربندی های استاندارد و سفارشی شده است که برای ظرفیت های بار مختلف، الزامات سفر، شرایط نصب و محیط های صنعتی طراحی شده اند.

چرا پشتیبانی فنر متغیر در خطوط لوله صنعتی مورد نیاز است؟

پشتیبانی خط لوله صرفاً نگه داشتن لوله در جای خود نیست. یک سیستم پشتیبانی که به درستی مهندسی شده باشد باید وزن، حرکت حرارتی، ارتعاش و شرایط عملیاتی را بدون ایجاد تنش ثانویه بیش از حد تطبیق دهد.

تکیه گاه های فنر متغیر به ویژه زمانی مفید هستند که یک خط لوله به جبران جابجایی عمودی نیاز دارد، اما به تغییرات بار بسیار کم مرتبط با تکیه گاه فنر ثابت نیاز ندارد.

• جبران انبساط حرارتی:حرکت عمودی کنترل شده را با تغییر دمای خط لوله امکان پذیر می کند.
• توزیع بار:پشتیبانی مداوم از خطوط لوله و اجزای مرتبط را فراهم می کند.
• کاهش استرس:به کاهش نیروهای بیش از حد منتقل شده به تجهیزات متصل کمک می کند.
• مدیریت لرزش:مکانیزم پشتیبانی الاستیک برای عملکرد سیستم های لوله کشی فراهم می کند.
• حفاظت از تجهیزات:به کاهش خطر بارگذاری بیش از حد در نقاط اتصال حساس کمک می کند.
• انعطاف پذیری نصب:پیکربندی های مختلف را می توان با توجه به نیازهای پروژه انتخاب کرد.

برای پروژه های مهندسی، تکیه گاه باید همیشه بر اساس وزن واقعی خط لوله، حرکت، دمای عملیاتی، موقعیت نصب و شرایط ساختاری انتخاب شود تا اینکه صرفاً یک تکیه گاه بر اساس قطر لوله انتخاب شود.

پشتیبانی فنری متغیر چگونه کار می کند؟

اصل عملکرد یک تکیه گاه فنر متغیر بر اساس رابطه بین انحراف فنر و بار اعمال شده است. در عمل، فنر یک نیروی نگهدارنده ایجاد می کند که با حرکت خط لوله به صورت عمودی تغییر می کند.

هنگامی که خط لوله به سمت پایین حرکت می کند، فنر بیشتر فشرده می شود و نیروی نگهدارنده افزایش می یابد. هنگامی که خط لوله به سمت بالا حرکت می کند، فشرده سازی فنر کاهش می یابد و نیروی نگهدارنده به ترتیب کاهش می یابد. این تغییر کنترل شده به تکیه گاه اجازه می دهد تا حرکت خط لوله را در حین ادامه حمل بار دنبال کند.

بنابراین تفاوت بین بار سرد و بار گرم در طراحی مهندسی مهم است. تکیه گاه باید به درستی کالیبره شود تا شرایط عملکرد آن در محدوده تغییرات بار و محدوده سفر مجاز باقی بماند.

برای کاربردهایی که جابجایی عمودی متوسط ​​است و درجه خاصی از تغییرات بار قابل قبول است، یک تکیه گاه فنر متغیر می تواند تعادل موثری بین عملکرد، سادگی سازه، راحتی نصب و هزینه ایجاد کند.

مشخصات فنی کلیدی چیست؟

پروژه های مختلف خط لوله به ظرفیت های فنر و محدوده حرکت متفاوتی نیاز دارند. با توجه به اطلاعات محصول ارائه شده توسط Tianshun، تنظیمات پشتیبانی فنر متغیر می تواند طیف گسترده ای از شرایط عملیاتی صنعتی را پوشش دهد.

این مقادیر باید به‌عنوان مرجع انتخاب محصول در نظر گرفته شوند تا محدودیت‌های طراحی جهانی. مشخصات نهایی باید با توجه به شرایط مهندسی واقعی و مستندات فنی سازنده تایید شود.

اجزای اصلی چیست؟

یک تکیه گاه فنری متغیر از چندین جزء هماهنگ تشکیل شده است. هر قسمت به قابلیت تحمل بار، پایداری نصب، دید عملیاتی یا حفاظت از محیط زیست کمک می کند.

• فنر حلزونی:جزء الاستیک اولیه، ساخته شده از فولاد فنری و پردازش شده برای دستیابی به عملکرد مکانیکی پایدار.
• صفحات اتصال بالا و پایین:تکیه گاه را به ساختار خط لوله و ساختار پشتیبان وصل کنید.
• نشانگر بار:به شناسایی شرایط بار و جابجایی فنر در هنگام نصب و بهره برداری کمک می کند.
• مکانیسم قفل:مونتاژ فنر را در هنگام حمل و نقل، نصب و راه اندازی محکم می کند.
• مسکن محافظ:به محافظت از چشمه در برابر گرد و غبار، رطوبت، آب باران و قرار گرفتن در معرض محیط خورنده کمک می کند.

ترکیب این اجزا سیستم را برای خدمات صنعتی طولانی مدت که در آن عملکرد پشتیبانی پایدار مهم است، مناسب می کند.

مزایای اصلی چیست؟

انتخاب یک تکیه گاه فنری مناسب می تواند به میزان قابل توجهی به قابلیت اطمینان یک سیستم لوله کشی کمک کند. در مقایسه با تکیه‌گاه‌های سفت و سخت معمولی، طرح‌های فنر متغیر قابلیت حرکت اضافی را ارائه می‌کنند و در عین حال نصب و نگهداری نسبتاً ساده‌ای هستند.

تغییر بار کنترل شده

یک تکیه گاه متغیر متغیر که به درستی طراحی شده باشد، تغییر نیروی نگهدارنده را در حین حرکت خط لوله محدود می کند. اطلاعات محصول استاندارد تیانشون تنوع بار را تا 25% مشخص می کند.

چندین بار و گزینه های سفر

اندازه های مختلف فنر و محدوده سفر، تطبیق تکیه گاه با نیازهای حرکت خط لوله و بارگذاری خاص را آسان تر می کند.

کالیبراسیون قبل از بارگذاری

پشتیبان های فنری را می توان با توجه به نیازهای پروژه مشخص شده از قبل تنظیم کرد و به ساده سازی نصب و راه اندازی در محل کار کمک کرد.

ساخت و ساز قابل تطبیق

پیکربندی ها و مواد مختلفی را می توان برای محیط های مختلف نصب، محدودیت های فضا و شرایط خدمات انتخاب کرد.

راحتی تعمیر و نگهداری

ساخت و ساز مدولار می تواند جایگزینی و نگهداری قطعات را در زمانی که سرویس در طول چرخه عمر تجهیزات مورد نیاز است، ساده کند.

پشتیبانی فنر متغیر در کجا استفاده می شود؟

این فناوری برای سیستم‌های لوله‌کشی صنعتی که حرکت عمودی به دلیل تغییرات دما، شرایط عملیاتی یا لرزش تجهیزات رخ می‌دهد، مناسب است.

• خطوط لوله بخار نیروگاه حرارتی
• خطوط لوله آب تغذیه و میعانات گازی
• خطوط لوله فرآیند پتروشیمی
• خطوط لوله اتصال مبدل حرارتی
• ایستگاه های کمپرسور نفت و گاز
• اتاقک شیر لوله گاز طبیعی
• شبکه های گرمایش منطقه ای
• تاسیسات تصفیه آب و فاضلاب
• لوله کشی سکوی کشتی و فراساحل
• سیستم های پردازش شیمیایی و دارویی

برای مثال، در تاسیسات تولید برق و پتروشیمی، خطوط لوله ممکن است چرخه های گرمایش و سرمایش مکرر را تجربه کنند. یک تکیه گاه فنری متغیر به درستی انتخاب شده می تواند جابجایی عمودی حاصل را در خود جای دهد و در عین حال به حفظ توزیع تنش مورد نظر در سراسر سیستم لوله کشی کمک کند.

چگونه باید پشتیبان فنری متغیر مناسب را انتخاب کنید؟

انتخاب صحیح یکی از مهمترین مراحل در مهندسی پشتیبانی فنر است. تکیه گاه باید با توجه به شرایط عملیاتی واقعی و نه فقط اندازه اسمی لوله انتخاب شود.

1. تعیین بار عملیاتی:وزن خط لوله، عایق، شیرها، اتصالات، وزن سیال و سایر اجزای پشتیبانی شده را محاسبه کنید.
2. شناسایی حرکت عمودی:جابجایی مورد انتظار به سمت بالا یا پایین را بین شرایط سرما و شرایط عملیاتی ایجاد کنید.
3. بررسی تغییرات بار:تعیین کنید که آیا تغییرات بار مجاز برای تجهیزات متصل و طراحی تنش لوله کشی مناسب است یا خیر.
4. ارزیابی فضای نصب:یک پیکربندی مناسب را بر اساس فاصله ساختاری و تعمیر و نگهداری موجود انتخاب کنید.
5. شرایط محیطی را در نظر بگیرید:مسکن و درمان سطحی مناسب را برای رطوبت، خوردگی، دما و قرار گرفتن در معرض فضای باز انتخاب کنید.
6. جهت نصب را تأیید کنید:بررسی کنید که آیا تکیه گاه باید حرکت رو به بالا یا پایین را تطبیق دهد.
7. بررسی استانداردهای مهندسی:اطمینان حاصل کنید که پشتیبانی انتخاب شده با مشخصات پروژه قابل اجرا و الزامات طراحی لوله کشی سازگار است.

برای پروژه های پیچیده، مهندسان می توانند بار خط لوله، دمای عملیاتی، جابجایی مورد انتظار، فضای نصب و سایر پارامترهای کلیدی را در اختیار تامین کننده قرار دهند. سپس سازنده می تواند مدل و پیکربندی مناسب را توصیه کند.

کیفیت ساخت چگونه بر عملکرد تأثیر می گذارد؟

عملکرد پشتیبانی فنر به شدت به قوام فنر، دقت ابعادی، کالیبراسیون بار، کیفیت مواد و مونتاژ نهایی بستگی دارد. بنابراین کیفیت ساخت به طور مستقیم با قابلیت اطمینان طولانی مدت خط لوله مرتبط است.

تیانشون یک رویکرد کنترل کیفیت کامل فرآیند را گزارش می دهد که شامل بازرسی مواد خام، تولید فنر CNC، آزمایش عملکرد فنر، بازرسی مونتاژ نهایی و بازرسی نهایی قبل از تحویل می شود. امکانات تولیدی آن شامل ماشین‌های فنری CNC، تجهیزات تست فنر، طیف‌سنج‌ها و ابزارهای تست غیر مخرب است.

با توجه به اطلاعات محصول، هر فنر تحت آزمایش های فشرده سازی و بارگذاری متعدد قرار می گیرد تا عملکرد پایدار قبل از مونتاژ تأیید شود. سیستم مدیریت کیفیت این شرکت دارای گواهی ISO 9001:2015 است، در حالی که محصولات آن مطابق با استانداردهای بین المللی از جمله الزامات CE و API هستند.

این اقدامات کنترل کیفیت به‌ویژه برای پروژه‌های صنعتی که در آن پشتیبانی فنری ممکن است برای سال‌ها تحت سیکل‌های حرارتی مکرر در خدمت باقی بماند، اهمیت دارد.

چگونه با سایر ساپورت های لوله مقایسه می شود؟

این مقایسه نشان می دهد که چرا هیچ پشتیبانی جهانی "بهترین" لوله وجود ندارد. هنگامی که خط لوله جابجایی عمودی متوسطی را تجربه می کند و تغییر کنترل شده در بار نگهدارنده قابل قبول است، یک تکیه گاه فنر متغیر به ویژه جذاب است.

سوالات متداول

1. وظیفه اصلی پشتیبانی فنر متغیر برای خط لوله چیست؟

عملکرد اصلی آن پشتیبانی از وزن یک خط لوله است در حالی که امکان حرکت عمودی کنترل شده ناشی از انبساط حرارتی، انقباض یا تغییر شرایط عملیاتی را فراهم می کند.

2-تفاوت تکیه گاه فنری متغیر و تکیه گاه فنر ثابت چیست؟

یک تکیه گاه فنر متغیر با انحراف فنر، نیروی نگهدارنده خود را تغییر می دهد. یک تکیه گاه فنر ثابت برای حفظ نیروی نگهدارنده بسیار سازگارتر در سراسر محدوده سفر مشخص شده طراحی شده است. تکیه گاه های فنر متغیر معمولاً زمانی مناسب هستند که تغییرات بار متوسط ​​قابل قبول باشد.

3. برای انتخاب ساپورت فنری چه اطلاعاتی لازم است؟

پارامترهای مهم شامل بار عملیاتی، بار سرد، بار گرم، جابجایی عمودی، جهت حرکت، دمای عملیاتی، فضای نصب، پیکربندی لوله و شرایط محیطی است.

4. چه محدوده سفر در دسترس است؟

گزینه های معمولی محصول شامل 30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر و 180 میلی متر سفر است. سفر مناسب باید با توجه به حرکت خط لوله محاسبه شده واقعی انتخاب شود.

5. آیا می توان پشتیبانی از فنر متغیر را سفارشی کرد؟

بله. راه حل های سفارشی را می توان برای نیازهای بار ویژه، شرایط جابجایی، فضاهای نصب محدود، مواد، عملیات سطح و سایر الزامات خاص پروژه توسعه داد.

6. چگونه می توانم تعیین کنم که آیا به پشتیبانی فنر متغیر یا ثابت نیاز دارم؟

تصمیم باید بر اساس حرکت خط لوله، تغییرات بار پشتیبانی مجاز، حساسیت تجهیزات متصل، تجزیه و تحلیل تنش، و مشخصات پروژه باشد. برای سیستم های لوله کشی حیاتی، انتخاب باید از طریق محاسبات مهندسی و بررسی فنی حرفه ای تایید شود.

نتیجه گیری

یک سیستم پشتیبانی خوب طراحی شده برای عملکرد ایمن و قابل اعتماد لوله کشی صنعتی اساسی است. با ترکیب پشتیبانی بار الاستیک با حرکت عمودی کنترل شده، الفپشتیبانی از فنر متغیر برای خط لولهمی تواند به مدیریت جابجایی حرارتی، توزیع بارهای خط لوله، کاهش استرس بیش از حد و محافظت از تجهیزات متصل کمک کند. برای پروژه هایی که نیاز به راه حل های استاندارد یا سفارشی دارند، تیانشون پشتیبانی های فنری متغیر با تنظیمات بار و سفر متعدد، کنترل کیفیت ساخت، کمک در انتخاب فنی و پشتیبانی پس از فروش ارائه می دهد. اگر در حال برنامه ریزی یک پروژه خط لوله جدید یا ارتقاء سیستم پشتیبانی موجود هستید،با ما تماس بگیریدبا بار، جابجایی، دما، و الزامات نصب شما برای بحث در مورد راه حل مناسب پشتیبانی فنر متغیر برای برنامه شما.
