Sway Struts

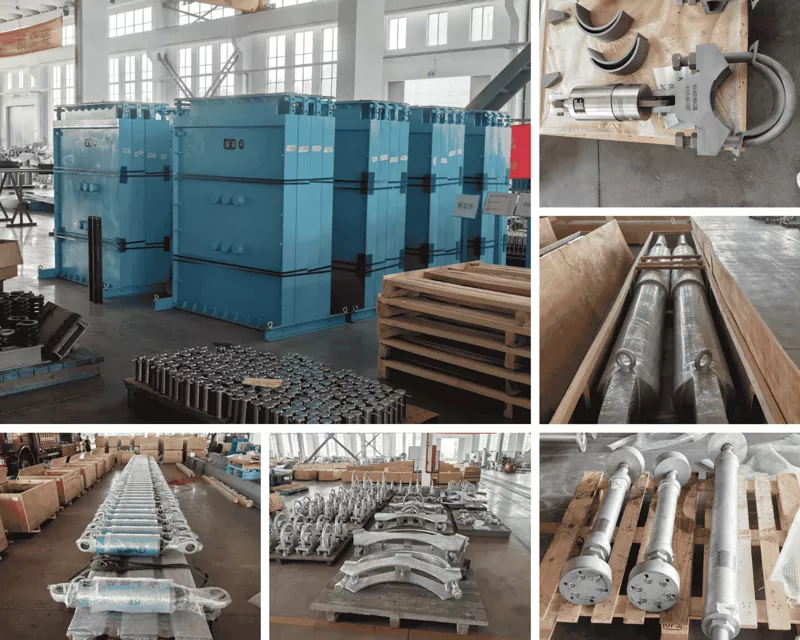

Yangzhou Tianshun برای تولید برق، پتروشیمی، تهویه مطبوع، کشتی سازی و کاربردهای هسته ای، پایه های نوسانی را طراحی و تولید می کند. از سال 2012، کارخانه ما در جیانگ سو، چین - 35000 متر مربع با بیش از 100 کارمند واجد شرایط - دستگاه های مهار لوله را برای پروژه ها در بیش از 45 کشور عرضه کرده است. هر sway strut تحت یک سیستم کیفیت گواهی ISO 9001:2015 ساخته شده و همراه با آزمایش و مستندات مواد لازم ارسال می شود.

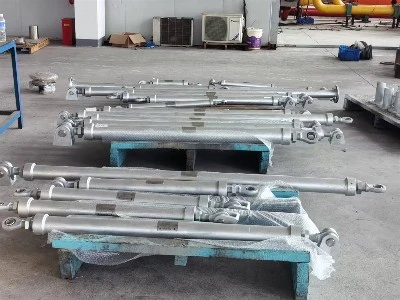

یک پایه نوسانی حرکت جانبی لوله را بدون مهار انبساط حرارتی در جهت محوری محدود می کند. در عملکرد عادی، جابجایی حرارتی آهسته در طول مسیر لوله را می پذیرد. هنگامی که یک نیروی جانبی ظاهر می شود - از باد، شتاب لرزه ای، چکش آب، ارتعاش تجهیزات دوار، یا حرکت موج بر روی یک سکوی دریایی - استرات به عنوان یک عضو صلب عمل می کند، لوله را در موقعیت خود نگه می دارد و بار را به سازه ساختمان یا قفسه فولادی منتقل می کند. این کار از جوش های لوله، فلنج ها و تجهیزات متصل در برابر آسیب و ضربه ناشی از خستگی محافظت می کند.

از آنجایی که پایه می تواند در هر زاویه ای تنظیم شود، در نصب های عمودی، افقی و شیب دار کار می کند. قابلیت تنظیم طول آن به تیم سایت اجازه می دهد تا آن را در شکاف ساخته شده بین اتصال لوله و نقطه لنگر ساختاری قرار دهد و تحمل هایی را که نقشه ها همیشه نمی توانند پیش بینی کنند جذب می کند.

ساخت و ساز و ویژگی های کلیدی

بدنه فولادی با استحکام بالا

لوله استرات، اتصالات انتهایی و سخت افزار از فولاد کربنی یا فولاد کم آلیاژ انتخاب شده برای بار و دمای مشخص شده ساخته شده اند. گواهی های استاندارد مواد همراه هر دسته است که خواص مکانیکی و ترکیب شیمیایی را تایید می کند. برای محیط های خورنده یا دریایی، نمرات فولاد ضد زنگ موجود است.

طول قابل تنظیم برای دقت میدان

یک مکانیسم تنظیم تلسکوپی یا رزوه ای اجازه می دهد که پایه بر روی طول دقیق نصب شده در محل تنظیم شود. گزینه‌های معمول تنظیم سفر 25± میلی‌متر، 50± میلی‌متر و 100± میلی‌متر هستند. این قابلیت تنظیم به این معنی است که پایه می تواند بدون برش یا جوش نصب شود و ناهماهنگی جزئی بین کفشک لوله و سازه را جبران می کند.

چندین گزینه اتصال انتهایی

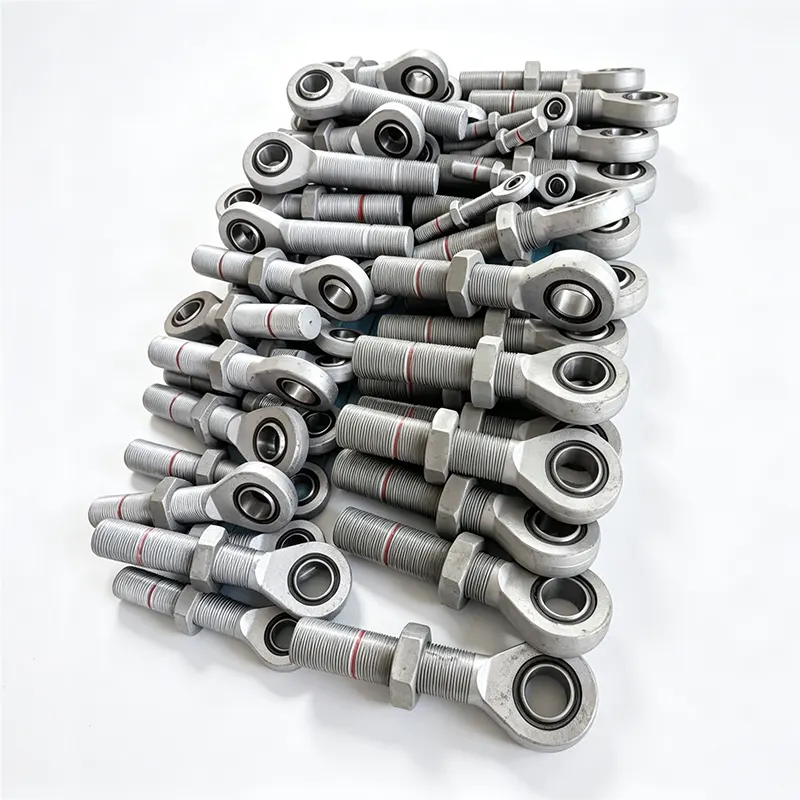

برای تناسب با اتصالات مختلف لوله و ترتیبات رابط ساختاری، می توان پایه را با اتصالات توپی، انتهای گیره یا اتصالات میله ای رزوه دار عرضه کرد. اتصالات توپی اجازه چرخش زاویه ای را می دهند و از وارد شدن ممان های خمشی به لوله استرات جلوگیری می کنند. انتهای Clevis یک اتصال پین شده ساده را برای نصب مستقیم فراهم می کند. ما نوع نهایی را ارائه می کنیم که با جزئیات استاندارد پروژه مطابقت دارد.

محافظت در برابر خوردگی برای عمر طولانی

عملیات استاندارد سطح، گالوانیزه گرم است که پوشش یکنواختی را در داخل و خارج لوله ایجاد می کند. برای حفاظت بیشتر، ما پوشش‌های اپوکسی با ساختار بالا، سیستم‌های اپوکسی پیوندی همجوشی (FBE) و پلی اتیلن سه لایه (3PE) را ارائه می‌کنیم. انتخاب پوشش بر اساس شرایط جوی سایت و دمای عملیاتی توافق می شود.

انطباق با استانداردهای بین المللی

پایه های Sway مطابق با ASME B31.1 و B31.3 برای لوله کشی فرآیند و قدرت، MSS SP-58 برای پشتیبانی لوله و استانداردهای GB/T طراحی و تولید می شوند. زمانی که مشخصات پروژه نیاز به کدهای جایگزین داشته باشد، سازگاری فنی را بررسی کرده و استانداردهای قابل اجرا را عرضه می کنیم.

مشخصات فنی

بارهای بالای 480 کیلو نیوتن و سفرهای غیر استاندارد به عنوان سفارشات سفارشی انجام می شود. تیم مهندسی ما طراحی را برای مورد بار داده شده تأیید می کند و نقشه های تأیید را قبل از ساخت ارائه می دهد.

لوازم جانبی اختیاری

برای مطابقت با نیازهای نصب و عملکرد خاص، لوازم جانبی زیر را می توان گنجاند:

مهارهای دینامیکی که ویژگی قفل حساس به سرعت را برای بارهای ضربه ای گاه به گاه اضافه می کند.

عایق‌های لرزش فنری همراه با پایه برای کاهش ارتعاشات فرکانس بالا در لوله‌های با سوراخ کوچک

میله های اتصال سفت و سخت برای کاربردهایی که نیازی به تنظیم طول نیست و یک میله اتصال ساده ترجیح داده می شود

پوشش های ضد خوردگی ارتقا یافته مانند FBE و 3PE برای خدمات مدفون یا زیر دریا

این لوازم جانبی در کارخانه یکپارچه شده اند و مونتاژ کامل قبل از حمل و نقل به عنوان یک واحد آزمایش می شود.

کنترل کیفیت و مستندسازی

هر پایه نوسانی از نظر ابعادی بررسی می شود و در صورت لزوم، بارگذاری برای تأیید ظرفیت مشخص شده آزمایش می شود. برای کاربردهای دینامیکی یا لرزه‌ای، گواهی‌های آزمایش و قابلیت ردیابی مواد را به شماره حرارت ارائه می‌کنیم. جوش ها توسط پرسنل واجد شرایط با استفاده از آزمایش بصری و در صورت نیاز، آزمایش نفوذی بررسی می شوند.

رویه های گواهی شده ISO 9001 ما کل فرآیند را کنترل می کند، از دریافت بازرسی فولاد و مواد پوشش تا مونتاژ نهایی و بسته بندی. بیش از 70 درصد سفارشات ما از مشتریان مکرر است که به عملکرد پروژه مهار لوله ما پس از پروژه اعتماد دارند.

جایی که پایه های نوسانی نصب می شوند

تولید برق

خطوط اصلی بخار و آب تغذیه در نیروگاه‌های حرارتی و هسته‌ای برای مهار حرکت جانبی در طول چکش بخار و رویدادهای لرزه‌ای بدون محدود کردن رشد حرارتی محوری، به پایه‌های نوسانی متکی هستند.

پتروشیمی و پالایشگاه

قفسه های لوله در واحدهای فرآیند مجهز به پایه های نوسانی هستند تا نوسانات ناشی از باد، انفجار و ارتعاش جریان دو فاز را محدود کنند. طول قابل تنظیم آنها را برای نصب مجدد در قفسه های متراکم موجود کاربردی می کند.

HVAC و ساختمان های بلند

بالابرهای آب سرد، خطوط آب کندانسور و پشته‌های لوله‌کشی در ساختمان‌های بلند از پایه‌های نوسانی برای کنترل حرکت جانبی ناشی از چرخه حرارتی و نوسان ساختمان استفاده می‌کنند. پوشش گالوانیزه مناسب مکان های داخلی و خارجی را نشان می دهد.

سکوهای کشتی سازی و دریایی

لوله کشی روی کشتی ها و سکوهای دریایی با حرکت مداوم امواج و ماشین آلات مواجه است. پایه‌های تابدار با بدنه‌های فولادی ضد زنگ و روکش‌های با خوردگی بالا، هم ترازی را حفظ کرده و از اتصالات لوله در برابر خستگی در این محیط‌های تهاجمی محافظت می‌کنند.

تاسیسات هسته ای

سیستم‌های لوله‌کشی مرتبط با ایمنی، از میله‌های نوسانی طراحی شده برای مورد کد هسته‌ای خاص پروژه، با مواد کامل و بسته‌های مستندات آزمایشی استفاده می‌کنند.

سوالات متداول

چگونه استرات تاب با یک استرات سفت و محکم یا اسنابر متفاوت است؟

یک پایه سفت و سخت تمام حرکات، از جمله انبساط حرارتی را قفل می کند، که ممکن است فشار بیش از حد به لوله وارد شود. یک اسنابر هیدرولیک حرکت حرارتی آهسته را امکان پذیر می کند و فقط در حرکت دینامیکی سریع قفل می شود. یک پایه نوسانی، مهار جانبی سفت و سخت را در یک صفحه فراهم می‌کند، در حالی که امکان جابجایی حرارتی محوری را فراهم می‌کند، و برای کاربردهایی که جهت رشد حرارتی مشخص است و بار جانبی قابل پیش‌بینی است، مناسب است.

چه محدودیت دمایی برای پایه فولادی کربن استاندارد اعمال می شود؟

پایه‌های فولادی کربن استاندارد با روکش گالوانیزه گرم می‌توانند تا حدود 350 درجه سانتیگراد کار کنند. برای دماهای بالاتر تا 550 درجه سانتی گراد، از فولاد آلیاژی و پوشش های با دمای بالا استفاده می کنیم یا بدنه را بدون پوشش می گذاریم. اجزای اتصال انتهایی نیز متناسب با دمای بالا انتخاب می شوند. توصیه می کنیم دمای واقعی سطح لوله خود را در طول پرس و جو به اشتراک بگذارید تا مواد صحیح انتخاب شود.

آیا می توان بند تاب را در هر جهتی نصب کرد؟

بله. میله را می توان به صورت عمودی، افقی یا با زاویه نصب کرد. اتصالات انتهای مفصل ساچمه ای ناهماهنگی زاویه ای را در خود جای می دهد و طول قابل تنظیم آن، تلورانس های سایت را در هر جهتی می گیرد. تنها شرط این است که سازه در هر دو انتها بتواند بار مشخص شده را تحمل کند.

آیا سفارشی سازی فراتر از محدوده های ذکر شده در دسترس است؟

ما به طور منظم پایه های نوسانی را با بارهای بالاتر از 480 کیلونیوتن، مسیرهای تنظیم غیر استاندارد و اتصالات انتهایی ویژه عرضه می کنیم. سفارشات سفارشی با نقشه های تایید و محاسبات طراحی ارائه شده قبل از شروع تولید انجام می شود.

چه مدارکی همراه یک حمل و نقل است؟

هر سفارش شامل گواهی های آزمایش مواد، گزارش های ابعادی، انطباق با عملیات سطحی، و در صورت نیاز، سوابق آزمایش عملکردی است. برای کاربردهای هسته ای یا حیاتی ایمنی، ما اسناد ردیابی و انطباق کامل را همانطور که در سفارش خرید مشخص شده است ارائه می دهیم.

زمان های معمول شما چقدر است؟

پایه های تاب استاندارد با مشخصات رایج را می توان در عرض چهار تا پنج هفته تولید کرد. بارهای بزرگتر، فولادهای آلیاژی و پوشش های ویژه ممکن است برنامه را افزایش دهند. ما تاریخ تحویل دقیق را در زمان نقل قول تأیید می کنیم و برنامه ریزی تولید شفاف را در سراسر آن حفظ می کنیم.

کار با تیانشون

هنگامی که در مورد الزامات sway Strut با ما تماس می گیرید، یک مدیر حساب اختصاصی با دانش مهندسی محصول ظرف 24 ساعت پاسخ می دهد. تیم ما داده های بار، دمای عملیاتی، اندازه لوله و اولویت اتصال انتهایی شما را بررسی می کند تا پیکربندی متناسب با طراحی و سایت را پیشنهاد دهد. طول های سفارشی، پوشش های ویژه، و بسته های اسناد بخشی از عرضه روزمره ما هستند، نه استثنا.

پس از تحویل، ما برای مشاوره نصب و پشتیبانی پس از نصب در دسترس هستیم. اعتماد بلندمدت مشتریان ما، که در کسب و کار تکراری بالای 70% منعکس شده است، تایید می کند که استرات های نوسانی ما در طول سال ها خدمت، مطابق انتظار عمل می کنند.

شرکت فناوری خط لوله Yangzhou Tianshun Pipeline Co., Ltd.

تسهیلات 35000 متر مربعی، جیانگ سو، چین - صادرات به بیش از 45 کشور.

پایه‌هایی را تاب دهید که لوله را به صورت جانبی نگه می‌دارند و در عین حال به آن اجازه می‌دهند به صورت محوری نفس بکشد.
