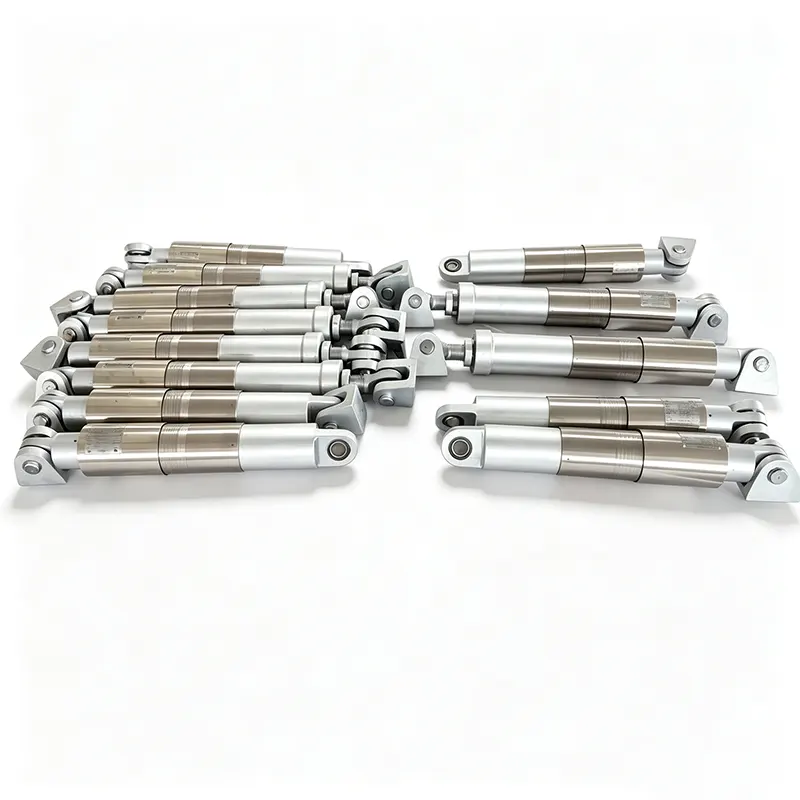

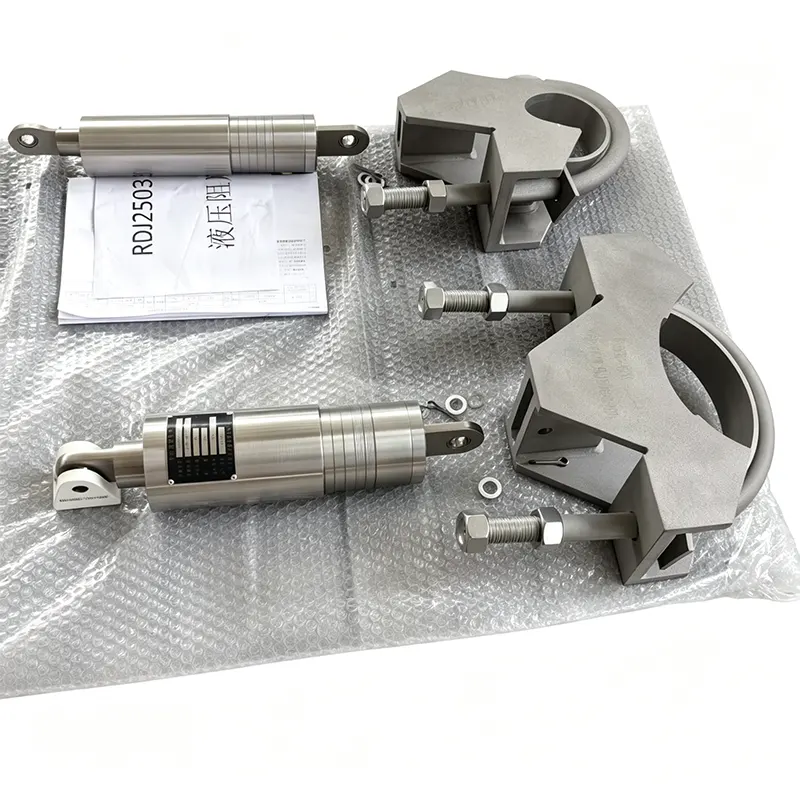

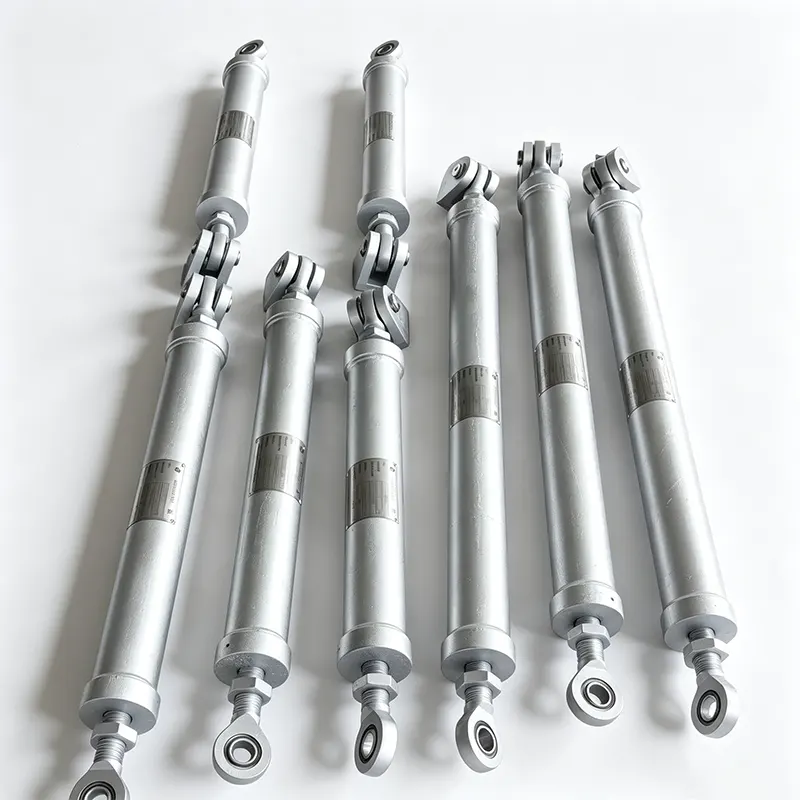

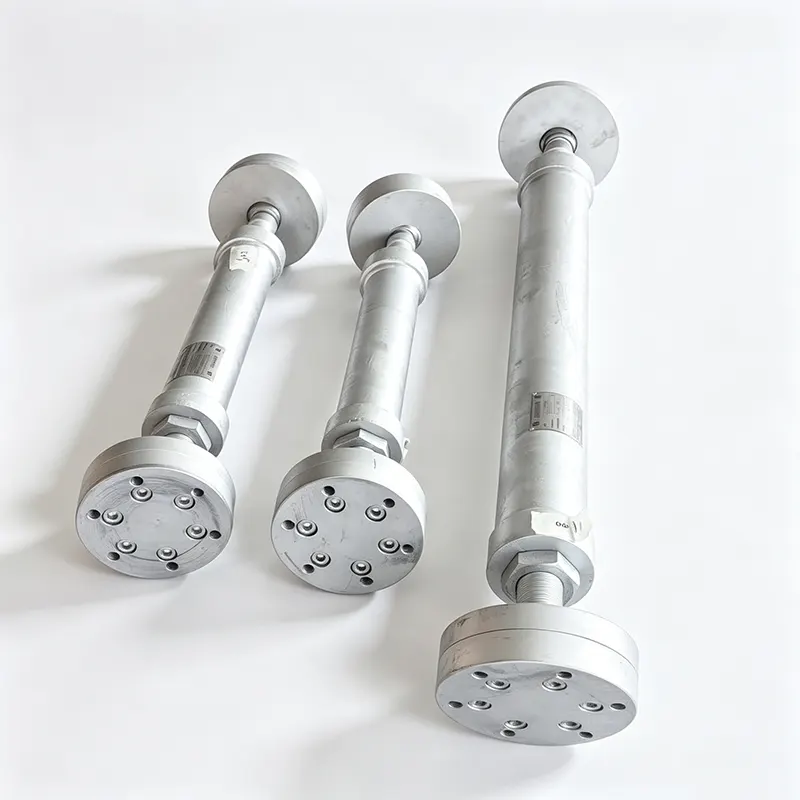

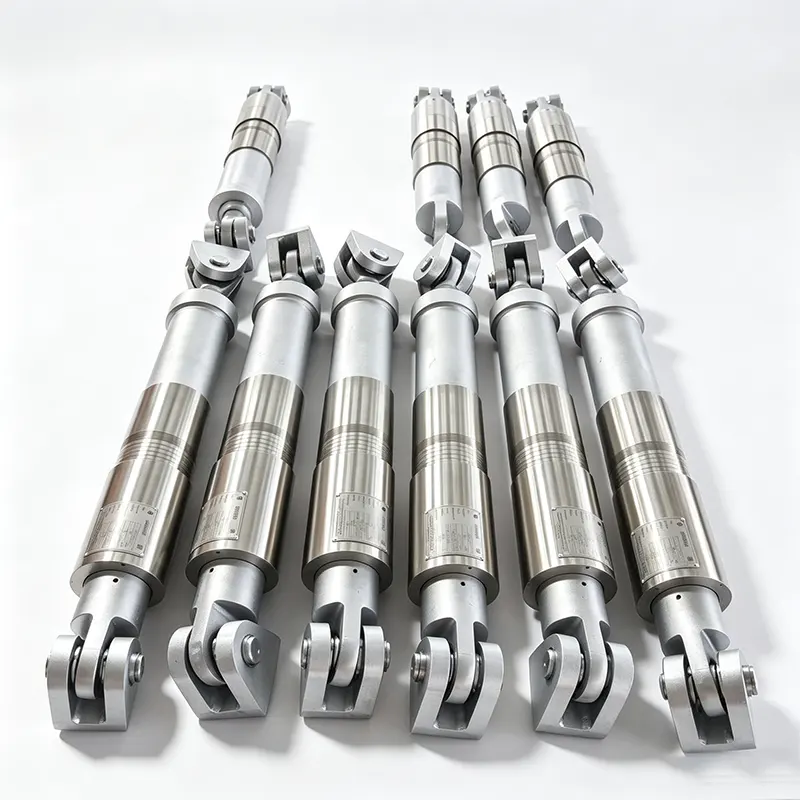

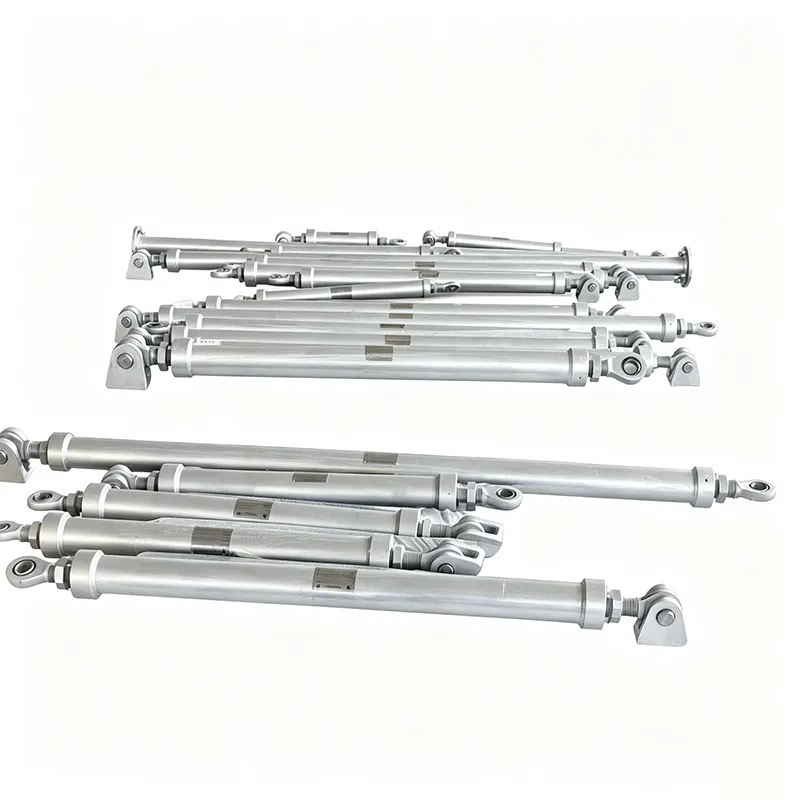

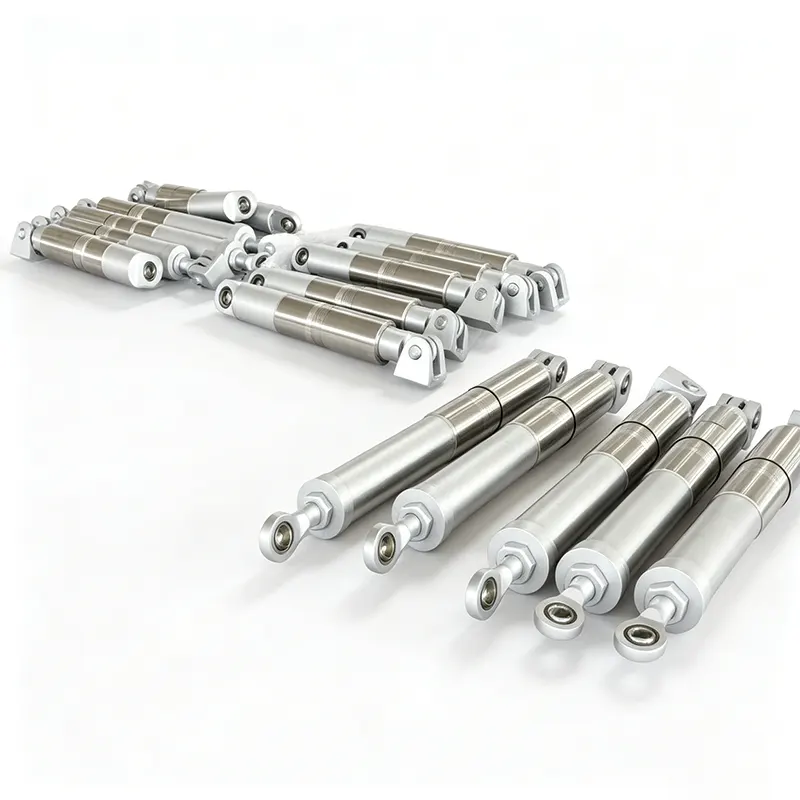

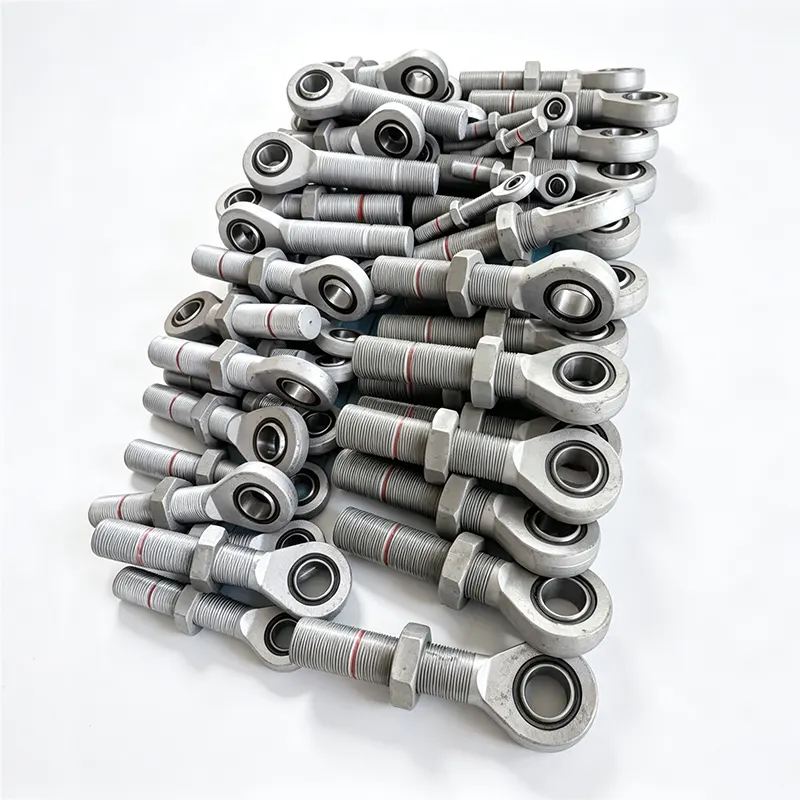

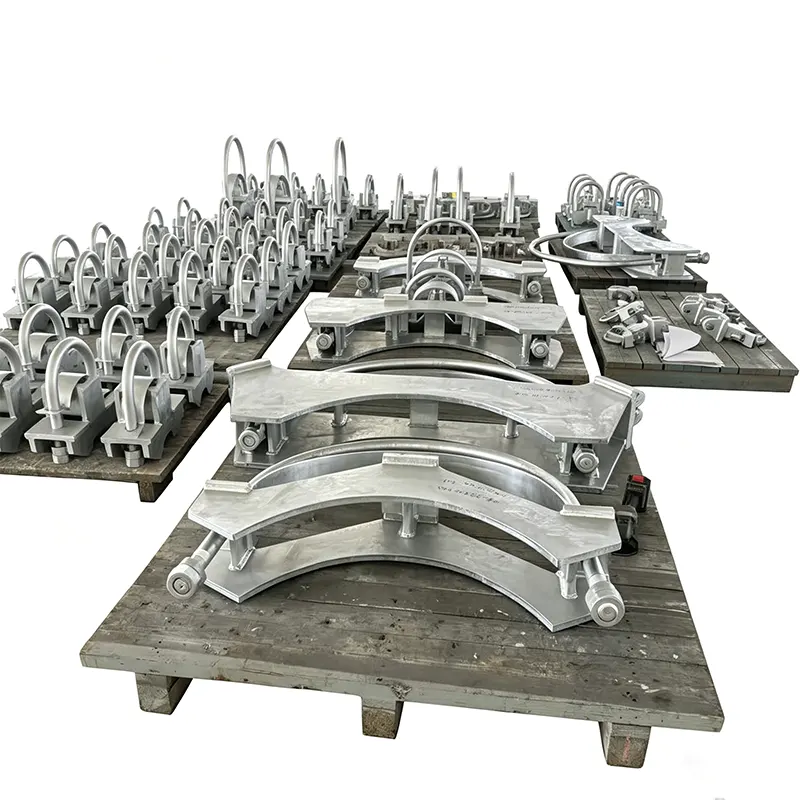

گیره های هیدرولیک برای مهار لوله

Yangzhou Tianshun از سال 2012 به تاسیسات تولید برق، پتروشیمی و هسته ای اسنابرهای هیدرولیک عرضه کرده است. اسنابرهای سری YZN ما در بیش از 45 کشور دنیا کار می کنند که توسط کارخانه ای به مساحت 35000 متر مربع، بیش از 100 کارمند ماهر و سیستم کیفیت دارای گواهی ISO291001 پشتیبانی می شود.

چگونه یک اسنابر هیدرولیک از لوله کشی محافظت می کند

اسنابر هیدرولیک یک مهار کننده حساس به سرعت است. در شرایط عملیاتی عادی، انبساط و انقباض حرارتی باعث می شود که لوله به کندی حرکت کند. Snubbers Hydraulic for Pipe Restraint این حرکت را عملاً بدون هیچ مقاومتی دنبال می کند و مانند یک تکیه گاه آزاد لغزش عمل می کند. هنگامی که لوله تحت شتاب ناگهانی قرار می گیرد - از چکش آب، تخلیه دریچه ایمنی، فعالیت لرزه ای یا قطع پمپ - دریچه داخلی در کسری از ثانیه بسته می شود. در آن لحظه، اسنابر به یک پایه تقریباً سفت تبدیل می‌شود و بار دینامیکی را به سازه ساختمان یا نقطه لنگر منتقل می‌کند و از جابجایی لوله جلوگیری می‌کند که در غیر این صورت می‌تواند باعث آسیب ضربه، فشار بیش از حد یا شکست خستگی شود.

تمایز مهم آستانه سرعت است. حرکات آهسته بدون محدودیت عبور می کنند. حرکات سریع قفل می شوند. این به یک سیستم لوله‌کشی اجازه می‌دهد تا انعطاف‌پذیری خود را برای چرخه‌های حرارتی پایدار حفظ کند در حالی که فقط در صورت نیاز، مهار آنی را دریافت می‌کند.

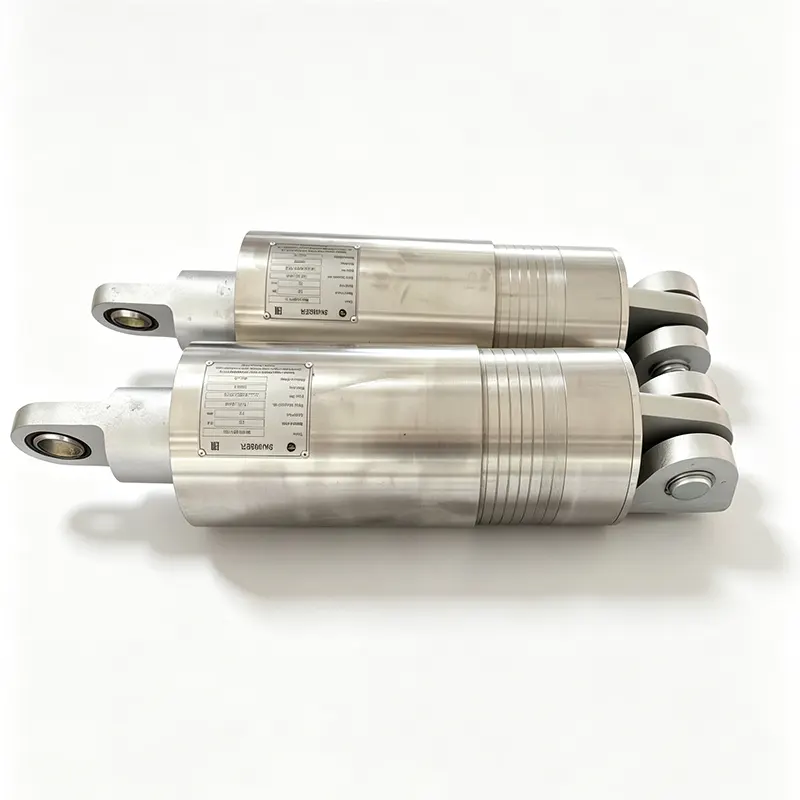

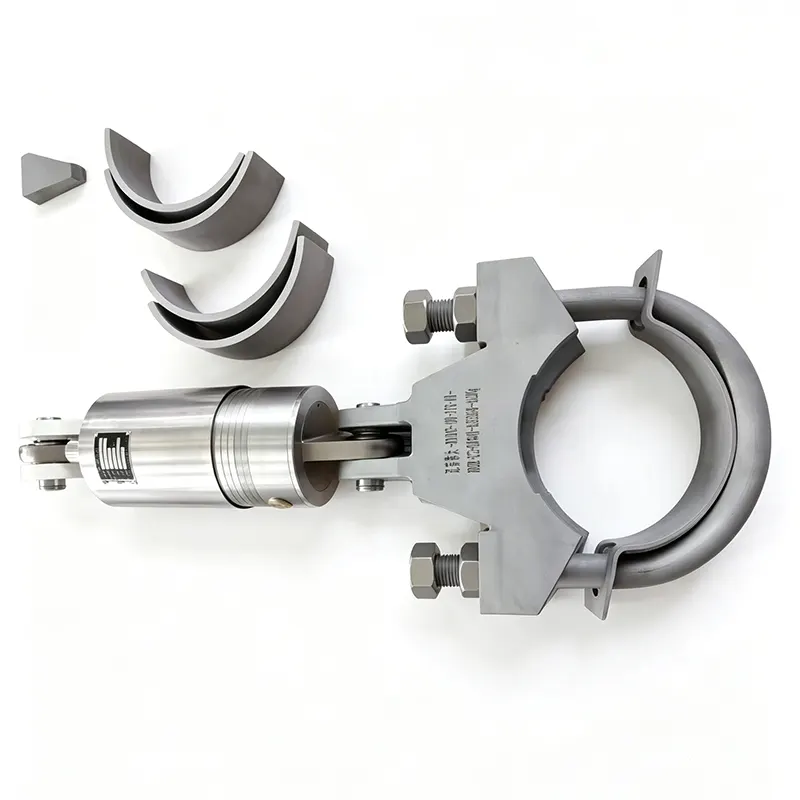

طراحی و ویژگی های سری YZN

نشانگر موقعیت قابل مشاهده

یک نشانگر مکانیکی واضح بر روی بدنه اسنابر محدوده ضربه موجود را در هر دو جهت نشان می دهد. تیم های تعمیر و نگهداری می توانند در یک نگاه بررسی کنند که آیا واحد در مسیر طراحی خود کار می کند یا نیاز به تنظیم دارد، بدون اینکه دستگاه را قطع کنند.

ساختار فشرده و متقارن

طرح متقارن جهت نصب را ساده می کند و احتمال نصب نادرست را کاهش می دهد. پوشش جمع و جور آن در قفسه های لوله محکم و مناطق پرتراکم قرار می گیرد که در آن فنرهای بزرگتر یا پایه های سفت و سخت نمی توان قرار داد.

اصطکاک کم و زمان قفل کوتاه

اصطکاک داخلی از طریق ماشینکاری دقیق و انتخاب مهر و موم به حداقل می رسد. زمان پاسخ دینامیکی، فاصله زمانی از شروع حرکت سریع تا قفل شدن کامل، بسیار کوتاه است. این تضمین می کند که لوله قبل از درگیر شدن snubber جابجایی ناچیزی را تجربه کند، که برای محافظت از تجهیزات حساس مانند اتصالات توربین و نازل مخازن تحت فشار بسیار مهم است.

قابلیت نیروی قفل بالا

در صورت قفل شدن، اسنابرهای هیدرولیک برای مهار لوله می توانند بارهای کششی و فشاری قابل توجهی را بدون تسلیم تحمل کنند. نیروی میرایی تولید شده در طول پاسخ دینامیکی متناسب با سرعت ورودی است و می‌تواند تا بار طراحی مورد نیاز تعیین شود و با نیازهای تحلیل تنش لوله مطابقت داشته باشد.

مهر و موم و سازگاری رسانه

مهر و موم ها برای سازگاری طولانی مدت با سیال هیدرولیک و با محیط بیرونی کارخانه انتخاب می شوند. محیط سیال، معمولاً یک روغن سیلیکونی با ثبات بالا، ویسکوزیته ثابت را در محدوده دمای عملیاتی حفظ می کند. مواد مهر و موم در برابر پیری و نشت مقاومت می کنند و به عمر طولانی بدون نیاز به نگهداری کمک می کنند.

محدوده فنی

همه مقادیر با مورد خاص بار لوله کشی و الزامات پروژه تطبیق داده می شوند. ضربات غیر استاندارد، رتبه بندی بار و انواع اتصالات بر اساس نقشه های مشتری ساخته می شوند.

کنترل کیفیت و تست

هر اسنابر هیدرولیک YZN قبل از حمل و نقل تحت آزمایش پذیرش عملکردی قرار می گیرد. یک میز تست اختصاصی از چرخه آهسته برای بررسی حرکت آزاد استفاده می کند، سپس جابجایی سریع را برای تایید قفل شدن و اندازه گیری ظرفیت بار حاصل شبیه سازی می کند. مرز فشار آزمایش می شود و عملکرد نشانگر ضربه تایید می شود. سوابق تست حفظ می شود و می توان آن را همراه با محموله تهیه کرد.

قابلیت ردیابی مواد برای قطعات حاوی فشار و سیال هیدرولیک حفظ می شود. در کاربردهای هسته‌ای، برنامه‌های تضمین کیفیت مورد نیاز، از جمله انطباق با بخش‌های قابل‌اجرای بخش III دیگ بخار و مخزن تحت فشار ASME و الزامات اضافی خاص مشتری، اعمال می‌شوند. سیستم دارای گواهی ISO 9001 ما بر تمامی رویه ها، از دریافت مواد اولیه تا بازرسی نهایی، نظارت می کند.

بیش از 70٪ از سفارشات ما از مشتریان تکراری طولانی مدت است که به عملکرد ثابت ما در پروژه های مختلف اعتماد دارند.

جایی که از snubber های هیدرولیک برای مهار لوله استفاده می شود

سری YZN در سیستم های لوله کشی حیاتی نصب می شود که ترکیبی از انعطاف پذیری حرارتی و مهار دینامیکی آنی غیرقابل مذاکره است.

نیروگاه های هسته ای

بخار اصلی، آب تغذیه، و لوله های مربوط به ایمنی. اسنابرها در برابر رخدادهای لرزه ای و اثرات دینامیکی شکستگی لوله محافظت می کنند و در عین حال امکان حرکات حرارتی بزرگ را در طول عملیات عادی فراهم می کنند. مواد کامل و بسته های مستندات آزمایشی استاندارد هستند.

نیروگاه های حرارتی

خطوط آب تغذیه بویلر، لوله کشی استخراج بخار و سیستم های بای پس توربین. اسنابرها بارهای گذرا ناشی از عملیات شیر ​​را کاهش می دهند و از شلاق لوله جلوگیری می کنند.

واحدهای پتروشیمی و پالایشگاهی

لوله کشی فرآیند در FCCU، ریفرمرها و ایستگاه های کمپرسور. اسنابرها لرزش های ناشی از جریان دو فازی و بارهای انفجاری گاه به گاه را کنترل می کنند در حالی که سیکل های حرارتی را در نظر می گیرند.

کارخانه های فولاد و سیستم های گاز صنعتی

اجاق گاز هات بلاست و لوله های لنس اکسیژن، گذرهای حرارتی و ارتعاش سریع را تجربه می کنند. اسنابرهای هیدرولیک تراز لوله را بدون محدودیت رشد حرارتی حفظ می کنند.

ایستگاه های پمپ و کمپرسور

خطوط تخلیه در معرض ضربان یا رویدادهای چکش آب. اسنابرها به عنوان مهار کننده های حساس به سرعت عمل می کنند و از فشار بر روی فلنج ها و تکیه گاه ها جلوگیری می کنند.

سوالات متداول

چگونه یک اسنابر هیدرولیک با یک پایه سفت و سخت یا یک تکیه گاه فنری متفاوت است؟

یک پایه سفت و سخت لوله را در جای خود قفل می کند و از تمام حرکات حرارتی جلوگیری می کند، که می تواند منجر به فشار بیش از حد بر لوله ها و تجهیزات متصل شود. تکیه گاه فنری بارهای ثقلی را حمل می کند اما نیروهای دینامیکی را مهار نمی کند. یک snubber هیدرولیک هر دو نیاز را برطرف می کند: اجازه انبساط و انقباض حرارتی آهسته را می دهد، سپس زمانی که سرعت لوله از آستانه از پیش تعیین شده فراتر رفت، در عرض میلی ثانیه قفل می شود. این محدودیت دینامیکی را دقیقاً در صورت نیاز بدون به خطر انداختن انعطاف پذیری حرارتی فراهم می کند.

چه چیزی تنظیم سرعت قفل را تعیین می کند، و آیا می توان آن را تنظیم کرد؟

آستانه سرعت قفل با توجه به حداکثر نرخ انبساط حرارتی مورد انتظار لوله و حداقل سرعتی که از یک رویداد دینامیکی مانند چکش آبی یا شوک لرزه ای ناشی می شود، تنظیم می شود. مهندسان ما تجزیه و تحلیل تنش لوله پروژه را بررسی می‌کنند تا مقداری را تعیین کنند که در حین کارکرد عادی، ضایعات را آزاد نگه می‌دارد، اما در زمان گذرا، مهار کامل را ارائه می‌دهد. آستانه در کارخانه تنظیم شده است و از نظر عملکردی روی میز آزمایش تأیید می شود. اگر شرایط عملیاتی تغییر کند، تنظیمات را می توان در مرکز ما کالیبره کرد.

یک اسنابر هیدرولیک در طول عمر خود به چه نوع تعمیر و نگهداری نیاز دارد؟

ما آزمایش عملکرد دوره‌ای را توصیه می‌کنیم تا تأیید شود که دستگاه همچنان بدون مقاومت در جابجایی آهسته حرکت می‌کند و در حرکت سریع به درستی قفل می‌شود. در نیروگاه ها و نیروگاه های فرآیندی، این بررسی معمولاً هر 3 تا 5 سال یا طبق برنامه نگهداری نیروگاه انجام می شود. بازرسی بصری ناحیه مهر و موم و نشانگر ضربه ساده است. اگر یک واحد نیاز به بازسازی داشته باشد، ما خدمات کارخانه از جمله تعویض مایع، تعویض مهر و موم و تأیید مجدد را ارائه می دهیم.

آیا اسنابرهای YZN می توانند در برابر نصب در فضای باز یا محیط های خورنده کارخانه مقاومت کنند؟

بله. سیلندر استاندارد یک پوشش مقاوم در برابر خوردگی مناسب برای اکثر تنظیمات صنعتی در فضای باز دریافت می کند. برای اتمسفرهای ساحلی، فراساحلی یا تهاجمی شیمیایی، می‌توانیم سیلندر را از فولاد ضد زنگ تهیه کنیم و پوشش‌های میله پیستون و مواد آب‌بندی را به‌طور خاص برای آن شرایط انتخاب کنیم. ما خوشحالیم که در مورد انتخاب مواد بر اساس محیط سایت و محدوده دما توصیه می کنیم.

چه مستنداتی برای کاربردهای هسته ای یا ایمنی حیاتی ارائه شده است؟

ما قابلیت ردیابی کامل مواد را برای اجزای نگهدارنده فشار، گزارش های آزمایش آسیاب تایید شده، گواهی سیال هیدرولیک، سوابق تست عملکردی، و اعلامیه انطباق با کدهای قابل اجرا ارائه می کنیم. در صورت نیاز پروژه، اسناد مطابق با بخش III ASME یا سایر استانداردهای هسته ای است. سیستم کیفیت ما مرتباً ممیزی می‌شود و می‌توانیم ممیزی‌های مشتری و الزامات مستندات اضافی را در نظر بگیریم.

پشتیبانی و خدمات مهندسی

انتخاب snubber مناسب برای یک برنامه مهار لوله شامل داده های بار، حرکت حرارتی مورد انتظار و آستانه سرعت قفل است. مهندسان ما با گزارش های تنش لوله شما کار می کنند تا اندازه و تنظیم مناسب را تأیید کنند. مدیران حساب های اختصاصی ظرف 24 ساعت به سوالات پاسخ می دهند و توصیه های فنی را بدون تاخیر ارائه می دهند.

پیکربندی‌های سفارشی - ضربه‌ای غیر استاندارد، مواد ویژه برای جوهای خورنده، یا مستندات کلاس هسته‌ای - به‌عنوان دستورات معمولی و نه استثنایی در نظر گرفته می‌شوند. پس از تحویل، راهنمایی های نصب و نگهداری را ارائه می دهیم، از جمله توصیه هایی برای آزمایش عملکرد دوره ای برای اطمینان از قابلیت اطمینان مداوم در طول عمر سرویس.

شرکت فناوری خط لوله Yangzhou Tianshun Pipeline Co., Ltd.

تسهیلات 35000 متر مربع، جیانگ سو، چین - صادرات به بیش از 45 کشور.

گیره های هیدرولیک که فقط در مواقعی که لوله به آن نیاز دارد قفل می شود و در بقیه زمان ها از مسیر خارج می شود.
