دمپر جرمی تنظیم شده

میراگر جرمی تنظیم شده، که اغلب TMD یا جاذب هارمونیک نامیده می شود، یک سیستم ثانویه جرم- فنر-دمپر است که به یک سازه در نقطه ای با دامنه ارتعاش بالا متصل می شود. وظیفه آن مقابله با حرکت تشدید است. هنگامی که باد، ترافیک عابر پیاده یا ماشین‌آلات یکی از فرکانس‌های طبیعی سازه را تحریک می‌کند، TMD در مقابل نوسان می‌کند و انرژی مکانیکی را از ساختار اولیه دور می‌کند و آن را به صورت گرما دفع می‌کند. نتیجه کاهش قابل توجهی در نوسان، شتاب و جابجایی است که راحتی سرنشینان را بهبود می بخشد، از عناصر غیر ساختاری محافظت می کند و عمر خستگی را افزایش می دهد.

Yangzhou Tianshun دمپرهای جرمی تنظیم شده برای ساختمان ها، پل ها، پشته های صنعتی و ویژگی های باریک معماری را فراهم می کند. کار طراحی و ساخت با بیش از دو دهه تجربه فناوری میرایی، تحت یک سیستم مدیریت کیفیت که الزامات ISO 9001 را برآورده می کند، پشتیبانی می شود.

نحوه تنظیم سه جزء با سازه

یک TMD کار می کند زیرا سه پارامتر - جرم، سفتی و میرایی - برای مطابقت با ویژگی های دینامیکی ساختار میزبان تنظیم شده اند.

جرم به عنوان کسری از جرم مودال حالت ارتعاش هدف اندازه گیری می شود. نسبت جرم معمولی بسته به فضای موجود، عملکرد مورد نیاز و محدودیت های ساختاری از 0.5٪ تا 5٪ از جرم مودال متغیر است. جرم بزرگتر به طور کلی کاهش ارتعاش بیشتری را ایجاد می کند، اما بار گرانشی اضافی را نیز بر کف یا قاب تحمیل می کند.

سفتی که معمولاً توسط فنرهای سیم پیچ یا فنرهای برگ ارائه می شود، به گونه ای انتخاب می شود که فرکانس طبیعی TMD تقریباً با فرکانس ساختاری مشکل ساز منطبق باشد. گاهی اوقات یک افست عمدی کوچک برای گسترش پهنای باند موثر معرفی می شود. هنگامی که سازه شروع به تشدید می کند، جرم TMD تقریباً با همان فرکانس اما خارج از فاز نوسان می کند و نیروی اینرسی ایجاد می کند که در برابر حرکت سازه به عقب رانده می شود.

عنصر میرایی - اغلب یک دمپر چسبناک یا یک دمپر جریان گردابی - دامنه نوسان خود TMD را کنترل می کند و تعیین می کند که چه مقدار انرژی می تواند در هر چرخه حذف شود. میرایی خیلی کم پاسخی تیز اما باریک می دهد. زیاده روی توده را قفل می کند و فایده را از بین می برد. نسبت میرایی بهینه بر اساس نسبت جرم و عملکرد مورد نظر در محدوده فرکانس مورد نظر محاسبه می شود.

هنگامی که این سه پارامتر به درستی تنظیم شوند، TMD بدون برق خارجی، سوپاپ ها یا سیگنال های کنترلی کار می کند. هر زمان که سازه وارد رزونانس شود به طور خودکار پاسخ می دهد و در شرایط غیر بحرانی خاموش می ماند.

رویکرد طراحی و ساخت

هر TMD که تحویل می دهیم مونتاژ پروژه خاص است. ما با تحلیل مودال سازه - فرکانس‌های طبیعی، شکل‌های حالت، و جرم‌های مودال - که معمولاً توسط مهندس سازه رکورد ارائه می‌شود، شروع می‌کنیم. از این داده‌ها، جرم را انتخاب می‌کنیم، سختی فنر مورد نیاز را محاسبه می‌کنیم و ویژگی‌های میرایی را تعریف می‌کنیم که کاهش مشخص شده در شتاب یا جابجایی را ایجاد می‌کند.

بدنه جرم معمولاً از صفحات فولادی پیچ شده یا جوش داده شده در یک بلوک فشرده ساخته می شود. فنرها به میزان دقیق و عمر خستگی مورد نیاز از سازندگان متخصص سفارش داده می شوند. میرایی را می توان از طریق عناصر چسبناک سیال، پدهای ویسکوالاستیک، یا سیستم های جریان گردابی مغناطیسی، بسته به سکته مغزی، طول عمر، و ترجیحات نگهداری به دست آورد. همه اجزاء در یک قاب پشتیبانی سفت و سخت که سپس به سازه ثابت می شود، مونتاژ و تراز می شوند.

قابلیت ردیابی مواد برای قطعات باربر حفظ می شود و گواهی فنر در بسته اسناد گنجانده شده است. قبل از حمل و نقل، فرکانس طبیعی و نسبت میرایی TMD مونتاژ شده را در یک دستگاه آزمایشی بررسی می کنیم. گزارشی که تأیید می کند دستگاه به اهداف طراحی رسیده است همراه با محصول تحویل داده می شود.

محدوده فنی

برای کاربردهای با فرکانس بسیار پایین، مانند دودکش‌های بلند یا برج‌های مشاهده، TMD‌های آونگی را می‌توان در جایی که نیروی بازگرداننده گرانش سختی مورد نیاز را فراهم می‌کند، عرضه کرد.

جایی که دمپرهای جرمی تنظیم شده تفاوت قابل اندازه گیری ایجاد می کنند

پل ها و دکل ها

پل های عابر پیاده و پل های جاده ای با دهانه بلند در معرض نوسان جانبی ناشی از عابر پیاده و ارتعاشات ناشی از باد هستند. یک TMD نصب شده در زیر عرشه یا داخل دکل، شتاب را به سطوحی کاهش می دهد که احساس راحتی می کند و از خستگی در کابل ها و اتصالات جلوگیری می کند.

سازه های بلند و باریک

دودکش‌ها، برج‌های تلویزیون و برج‌های دیده‌بان ریزش گرداب و ارتعاش باد متقابل ناشی از وزش باد را تجربه می‌کنند. یک TMD در بالا یا نزدیک ضد گره حالت بحرانی دامنه را کاهش می دهد و از پوسته ساختاری محافظت می کند.

سازه های عابر پیاده

پله‌ها، بالکن‌های سالن و پل‌های پیاده‌روی که با پیاده‌روی، دویدن یا حرکت موزون جمعیت هیجان‌زده می‌شوند را می‌توان با TMD جدا کرد. جرم، فنرها و دمپر اغلب در زیر راهرو یا داخل سقف کاذب پنهان می شوند.

ساختمان های صنعتی و سکوهای تجهیزات

فن ها، کمپرسورها، سانتریفیوژها و سایر ماشین آلات دوار ارتعاش حالت پایدار را در فرکانس های شناخته شده ایجاد می کنند. تنظیم یک دمپر با سرعت عملکرد تجهیزات یا فرکانس رزونانس کف از انتشار ارتعاش به مناطق مجاور جلوگیری می کند و تعمیر و نگهداری در اتصالات لوله و کابینت های الکتریکی را کاهش می دهد.

طبقات ساختمان با دهانه های باز بزرگ

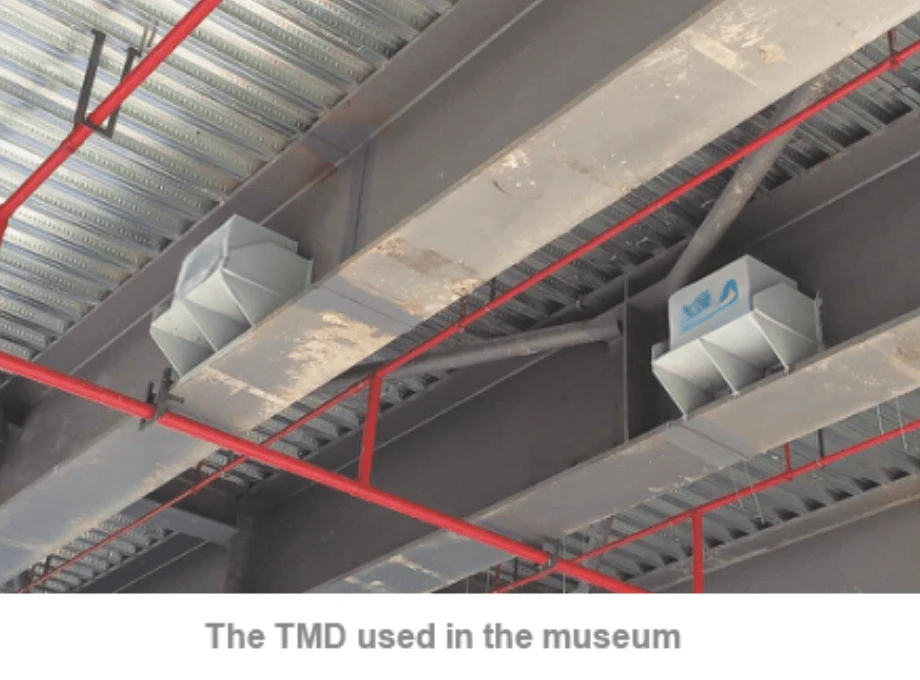

طبقات اداری، سالن‌های ورزشی، و سالن‌های کنسرت با فرکانس طبیعی پایین می‌توانند وقتی جمعیت با ریتم حرکت می‌کنند احساس تندرستی داشته باشند. یک TMD نصب شده در فضای خالی سقف یا زیر کف بلند، حرکت را بدون تغییر در طرح معماری کاهش می دهد.

سوالات متداول

چگونه اندازه و تنظیم مناسب برای TMD را تعیین می کنید؟

مهندس سازه نتایج تحلیل مودال را ارائه می‌کند: فرکانس‌های طبیعی، شکل‌های حالت و جرم‌های مودال. سپس جرم، سفتی و میرایی را با استفاده از فرمول های تنظیم تعیین شده محاسبه می کنیم. اگر برای تأیید فرکانس‌های ساخته شده به یک کمپین اندازه‌گیری میدانی نیاز باشد، می‌توانیم از آن فرآیند پشتیبانی کرده و TMD را قبل از راه‌اندازی نهایی تنظیم کنیم.

آیا یک TMD می تواند برای حالت های لرزش چندگانه کار کند؟

یک TMD منفرد روی یک فرکانس خاص تنظیم می شود. اگر چندین حالت نیاز به کنترل داشته باشند، می توان چندین TMD نصب کرد که هر کدام فرکانس متفاوتی را هدف قرار می دهند. روش دیگر، یک آرایه توزیع شده از TMD های کوچکتر می تواند یک باند فرکانسی وسیع تری را پوشش دهد.

آیا TMD نیاز به تعمیر و نگهداری دارد؟

اجزای مکانیکی مانند فنرها و یاتاقان ها باید در فواصل منظم به صورت بصری بررسی شوند و فرکانس طبیعی را می توان به صورت دوره ای با شتاب سنج های قابل حمل بررسی کرد. عناصر میرایی، به ویژه اگر دمپرهای سیال آب بندی شده باشند، معمولاً برای عمر طراحی خود بدون نیاز به تعمیر و نگهداری هستند. ما یک برنامه بازرسی با هر تحویل ارائه می دهیم.

آیا افزودن TMD بر بار استاتیکی ساختمان تأثیر می گذارد؟

بله، TMD یک بار مرده متمرکز برابر با جرم خود اضافه می کند. مهندس سازه باید این را در طراحی کف یا قاب در نظر بگیرد. ما وزن، ردپا و جزئیات دقیق را در مراحل اولیه طراحی ارائه می‌کنیم تا در صورت لزوم، تقویت موضعی نیز در آن گنجانده شود.

زمان تحویل معمولی برای یک TMD سفارشی چقدر است؟

زمان سرب به اندازه جرم و نوع دمپر بستگی دارد. به عنوان یک مرجع، یک TMD استاندارد در محدوده 500 کیلوگرم تا 5000 کیلوگرم را می توان در ده تا چهارده هفته ساخت و آزمایش کرد. واحدهای بزرگتر یا واحدهایی که نیاز به آزمایش صلاحیت گسترده دارند ممکن است بیشتر طول بکشد، که ما در مرحله نقل قول تایید می کنیم.

کار با تیانشون

داده‌های مودال خود یا شرحی از مشکل ارتعاش را برای ما ارسال کنید و یک مهندس برنامه ظرف یک روز کاری با یک پیکربندی اولیه TMD و برآورد عملکرد پاسخ خواهد داد. ما با تیم پروژه همکاری می کنیم تا هندسه جرم، آرایش فنر و نوع میرایی را نهایی کنیم تا دمپر متناسب با فضای موجود باشد و مشخصات عملکرد را برآورده کند. پرداخت های سفارشی، محفظه های ضد آب و تجهیزات نظارت از راه دور، همه بخشی از عرضه استاندارد ما هستند.

نقاط عطف تولید ما آشکارا اعلام می‌شود و ما یک گزارش آزمایشی نهایی ارائه می‌کنیم که پارامترهای تنظیم به‌صورت ساخته‌شده را تأیید می‌کند. پس از تحویل، ما برای راه اندازی پشتیبانی و مشاوره تعمیر و نگهداری طولانی مدت در دسترس هستیم.

میراگرهای جرمی تنظیم شده که برخلاف حرکت حرکت می کنند و بدون نیاز به یک وات نیروی خارجی سازه را آرام می کنند.
