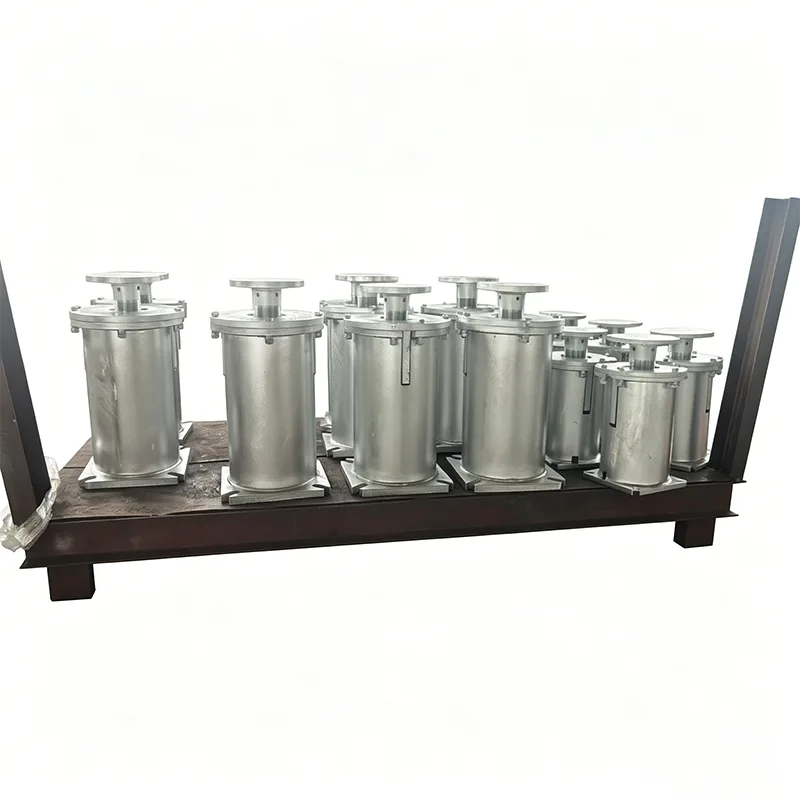

پشتیبانی فنر متغیر نوع F

Yangzhou Tianshun Pipeline Technology Co., Ltd. که در سال 2012 تأسیس شد، طیف کاملی از محصولات را مطابق با استاندارد HG/T 20644 Variable Springs Supports and Hangers تولید می کند. نوع F Variable Spring Support محصول پشتیبانی از نوع پایه در سری استاندارد است که به ویژه برای پشتیبانی از پایین خطوط لوله طراحی شده است. این به طور گسترده در سیستم های خطوط لوله با جابجایی کوچک و متوسط ​​در صنایع برق، پتروشیمی، متالورژی و سایر صنایع استفاده می شود و یکی از پرکاربردترین مدل های فنر متغیر در مهندسی است.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

مشخصات فنی محصول

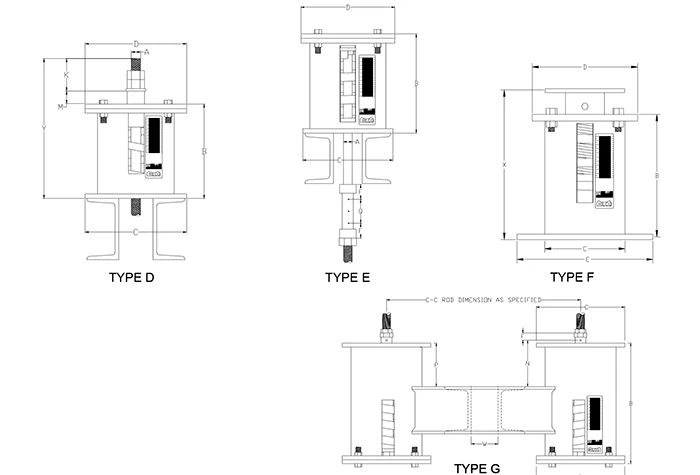

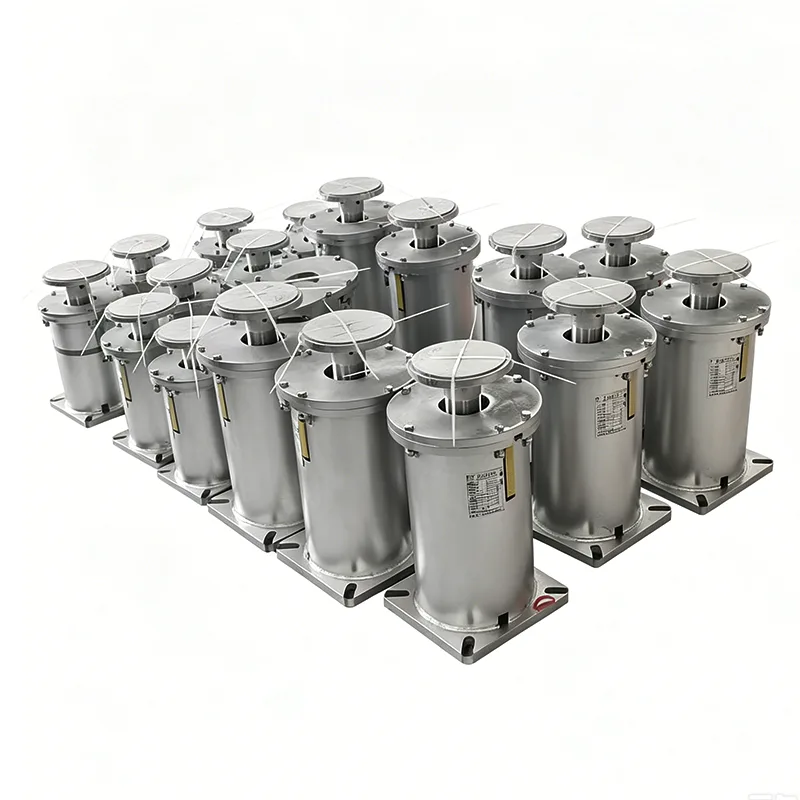

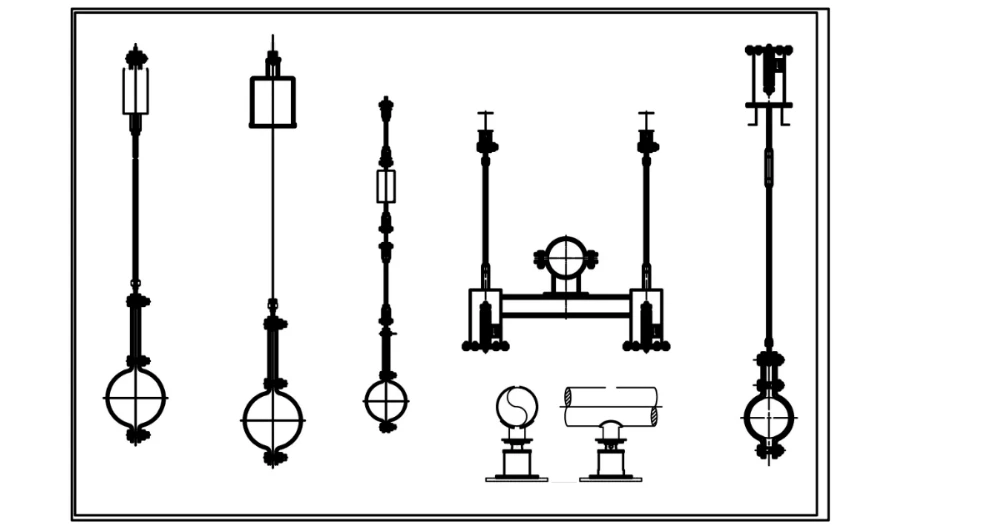

ساختار و ویژگی های محصول نوع F

پشتیبانی فنر متغیر نوع F یک ساختار جعبه عمودی را اتخاذ می کند که از بخش های زیر تشکیل شده است:

▶  صفحه پایه: صفحه پایه پشتیبانی گسترده، متصل به فونداسیون

▶  سیلندر فنری: فنر فشاری مارپیچ استوانه‌ای داخلی

▶  صفحه بالایی: صفحه بارگذاری، متصل به تکیه گاه لوله

▶ صفحه نشانگر جابجایی: با موقعیت‌های حالت سرد و گرم مشخص شده است

▶ پیچ قفل: در هنگام حمل و نقل و نصب قفل می شود

▶ پیچ تنظیم ارتفاع: تنظیم دقیق بار در محل

ویژگی های اصلی طراحی

طراحی مدولار استاندارد

کاملا مطابق با استاندارد HG/T 20644، قابل تعویض با محصولات تولید کنندگان دیگر

سری بار و جابجایی استاندارد، مناسب برای انتخاب موسسه طراحی

ابعاد نصب یکپارچه، مناسب برای تدارکات مهندسی

پیش تنظیم کارخانه

فنر از پیش فشرده شده با توجه به بار طراحی، قفل شده در موقعیت سرد

فقط باید پیچ ​​های قفل را پس از نصب در محل برای استفاده بردارید

بدون نیاز به تنظیم فشرده سازی فنر در محل

ساختار فشرده

طراحی عمودی، مساحت کف کوچک

ارتفاع کلی 200-400 میلی متر، مناسب برای مواقع محدود

مرکز ثقل پایین، پایداری خوب

نگهداری راحت

مجموعه فنر را می توان به طور جداگانه بیرون کشید و جایگزین کرد

نشانگر جابجایی واضح، در حین بازرسی

بدون قطعات سایش، طراحی بدون تعمیر و نگهداری

جدول مرجع سریع پارامتر فنی نوع F

استاندارد اجرا: HG/T 20644-2024 نرخ تغییر بار: ≤25% (نیاز استاندارد) جنس فنر: 50 CrVA فنر فولادی جنس پوسته: Q235BA ضد خوردگی درمان: زنگ زدایی سندبلاست + پرایمر غنی از روی اپوکسی + پوشش رویی

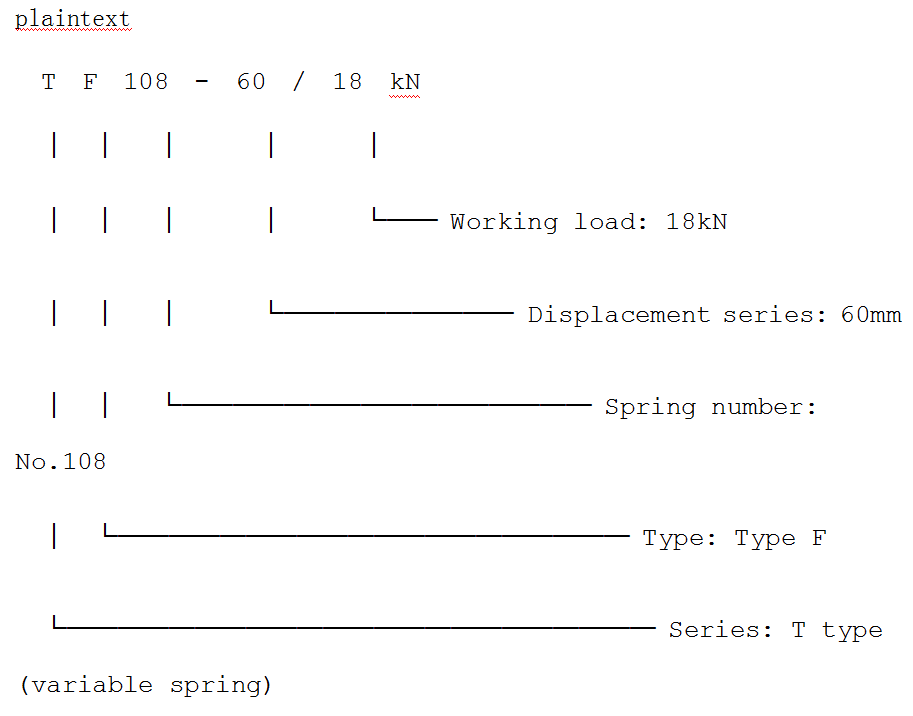

توضیح مفصل قوانین کدگذاری مدل

نمونه کدگذاری مدل استاندارد پشتیبانی از فنر متغیر نوع F:

پارامترهای مورد نیاز برای انتخاب:

▶  بار کاری خط لوله (kN)

▶ جابجایی حرارتی عمودی خط لوله (میلی متر)

▶  جهت جابجایی (به سمت بالا / پایین)

▶  درجه خوردگی محیطی

تیم حرفه ای ما می تواند به طور مستقیم مدل های دقیق محصول نوع F را بر اساس پارامترهای خط لوله که شما ارائه می دهید ارائه دهد.

مثال انتخاب (راهنمای گام به گام)

شرایط کار نمونه:

▶  بار کاری خط لوله: 15 کیلونیوتن

▶ جابجایی حرارتی خط لوله به سمت بالا: 40 میلی متر

مراحل انتخاب:

1. تعیین سری جابجایی: جابجایی 40 میلی متر، سری 60 میلی متر را انتخاب کنید (حاشیه رزرو)

2. محاسبه بار حالت داغ: جابجایی به سمت بالا، آزاد شدن فنر، بار کاهش می یابد

3. جدول سختی فنر را بررسی کنید: فنر شماره 106 را انتخاب کنید، سفتی 0.25kN/mm

4. محاسبه تغییر بار: 40mm × 0.25kN/mm = تغییر 10kN

5. بررسی نرخ تغییر: 10kN / 15kN = 6.7٪ ≤ 25٪، برآوردن الزامات

مدل نهایی: TF106-60/15kN

انتخاب پشتیبانی فنر متغیر نوع F پیچیده به نظر می رسد، اما در واقع از استانداردها پیروی می کند. ما خدمات انتخاب رایگان ارائه می دهیم: شما فقط باید پارامترهای خط لوله را ارائه دهید و ما مدل های دقیق را ارائه خواهیم داد.

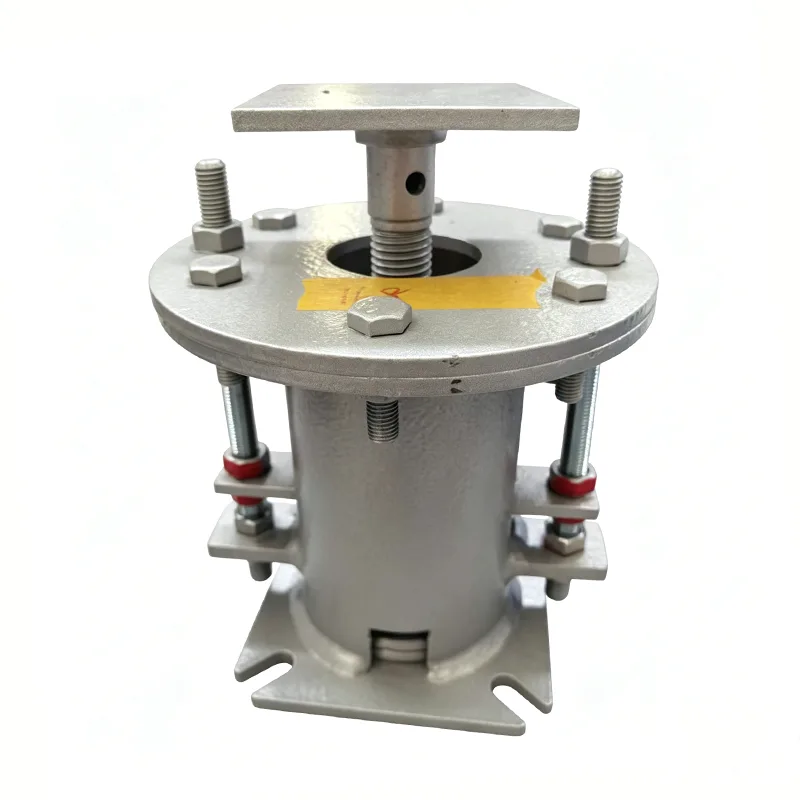

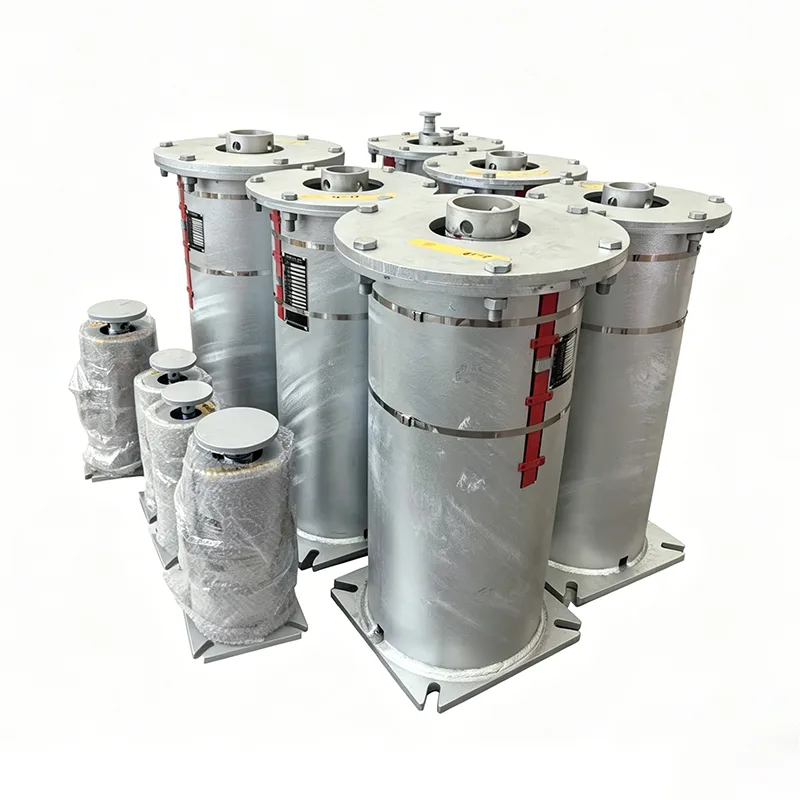

سناریوهای کاربردی معمولی از نوع F

کنترل کیفیت و تحویل

کنترل کیفیت تولید

بازرسی ویژه فنر: تست بار 100٪ برای هر فنر، منحنی سفتی را ثبت کنید

تنظیم پیش فشرده سازی: با توجه به الزامات سفارش، به طور دقیق در موقعیت سرد فشرده شده، قفل شده است

کالیبراسیون نشانگر جابجایی: موقعیت صفحه نشانگر با دقت 1± میلی متر

درمان ضد خوردگی: سندبلاست درجه Sa2.5، ضخامت پوشش ≥80μm

بازرسی ظاهری: بازرسی جامع جوش ها، ابعاد و نشانه گذاری ها

مزایای تحویل

موجودی موجود: مدل‌های رایج (TF030-TF120، جابجایی 30/60/90) در انبار

تحویل سریع: سفارشات موجودی ظرف 3 روز ارسال می شوند، سفارشات سفارشی 7-10 روز

قیمت عمده: قیمت پلکانی برای خرید عمده مهندسی

مستندات کامل: هر دسته از محصولات دارای گواهینامه صلاحیت، گزارش تست فنری، دستورالعمل نصب است

خدمات و پشتیبانی

انتخاب رایگان: مهندسان حرفه ای محاسبه انتخاب را برای اطمینان از مدل دقیق ارائه می دهند

تهیه نقشه: نقشه های ابعاد نصب استاندارد را برای همکاری با طراحی ارائه دهید

پشتیبانی فنی: پاسخ به سوالات مختلف در نصب، راه اندازی و استفاده

گارانتی کیفیت: 2 سال گارانتی محصول، جایگزینی رایگان برای آسیب های غیر انسانی

پاسخ اضطراری: ارائه راه حل برای مشکلات در محل در عرض 24 ساعت

قطعات یدکی: مجموعه های فنر، پیچ و مهره ها و سایر قطعات پوشیده را ذخیره کنید

تکیه گاه فنر متغیر نوع F یک محصول عمومی استاندارد در صنایع شیمیایی و همچنین پرکاربردترین مدل فنر متغیر در مهندسی است. ما به مدت 14 سال بر تولید سری استاندارد، با کیفیت محصول پایدار و تحویل به موقع تمرکز کرده ایم و به پروژه های مهندسی در بیش از 40 کشور در سراسر جهان خدمات ارائه کرده ایم. نوع F استاندارد را انتخاب کنید، قابلیت اطمینان و راحتی را انتخاب کنید.
