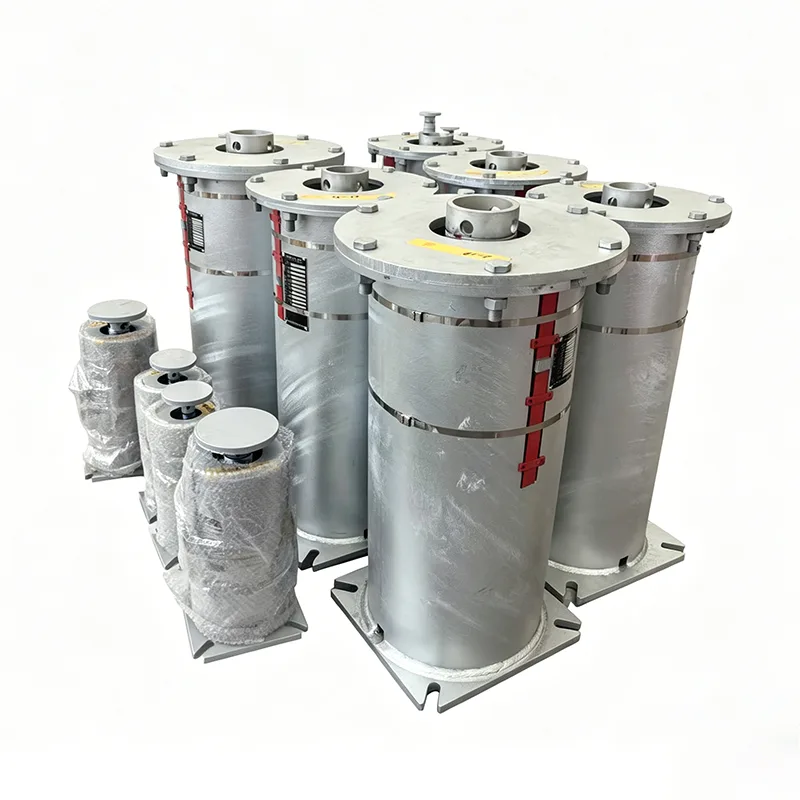

پشتیبانی فنر متغیر نیروگاه حرارتی

در سیستم های پیچیده آب بخار، گاز دودکش و هوا، و زغال سنگ پودر شده سیستم های خط لوله نیروگاه های حرارتی، جابجایی حرارتی خطوط لوله ناشی از تغییرات شدید دما یک خطر اصلی است که ایمنی سیستم را تهدید می کند. شرکت فناوری خط لوله Yangzhou Tianshun با پشتوانه 14 سال انباشت فنی در زمینه پشتیبانی خط لوله، به طور ویژه پشتیبانی فنر متغیر نیروگاه حرارتی را برای شرایط کاری توان حرارتی توسعه داده است. این محصول که بر اساس اصل تعادل گشتاور طراحی شده است، نیروی پشتیبانی الاستیک پیوسته را در هنگام جابجایی حرارتی عمودی در خطوط لوله فراهم می کند، به طور موثر تنش جابجایی را جذب و جبران می کند، از آسیب دیدن خطوط لوله و تجهیزات متصل در اثر تنش اضافی جلوگیری می کند و عملکرد ایمن درازمدت نیروگاه ها را تضمین می کند.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

مشخصات فنی محصول

جدول مشخصات آویز فنری متغیر	مثال
نوع آویز / پیکربندی	نوع A، B، C، D، E، F، G
اندازه فنر / شماره	شماره 0 - شماره 22
محدوده سفر	30 میلی متر، 60 میلی متر، 90 میلی متر، 120 میلی متر، 180 میلی متر
بار عملیاتی	0.2 کیلونیوتن - 400 کیلونیوتن
بار نصب شده (بار سرد)	kN / kgf
بار عملیاتی (بار داغ)	kN / kgf
جهت حرکت	رو به بالا / پایین
تغییرپذیری (%)	≤ 25٪ (استاندارد)
درمان سطحی	Hot Dip Galv/ Painted
مصالح مسکن	فولاد کربنی (Q235/Q355)

کاربرد و ارزش مهندسی

سیستم های خط لوله در نیروگاه های حرارتی نیازمندی های بسیار بالایی برای قابلیت اطمینان قطعات پشتیبان هستند. هنگام طراحی پشتیبانی فنر متغیر نیروگاه حرارتی، ما به طور کامل نکات کاربردی مهندسی را در نظر گرفته ایم:

حذف تنش اضافی: در محدوده بار-جابجایی مشخص شده، لحظه بهار و لحظه بار همیشه تعادل دینامیکی را حفظ می کنند و از تغییر شکل خط لوله یا نشت اتصال ناشی از انبساط حرارتی و انقباض سرد جلوگیری می کنند.

تنظیم دقیق حالت سرد: سازنده تنظیمات پیش فشرده سازی را دقیقاً با توجه به بار نصب ارائه شده توسط کاربر انجام می دهد و صفحه نشانگر را در موقعیت کاری حالت سرد نظری از طریق بلوک های موقعیت یابی ثابت می کند و اطمینان حاصل می کند که فنر در هنگام نصب در محل به طور موقت در حالت سفت است و از استرس تصادفی در حین ساخت جلوگیری می کند.

نظارت بصری عملیات و تعمیر و نگهداری: طراحی صفحه نشانگر جابجایی خارجی به پرسنل عملیات و تعمیر و نگهداری اجازه می دهد تا به طور مستقیم بررسی کنند که آیا جابجایی تکیه گاه فنر تحت بار کاری با طراحی پس از قرار گرفتن خط لوله در عملیات عادی مطابقت دارد یا خیر، و تعمیر و نگهداری پیشگیرانه را تسهیل می کند.

کنترل کیفیت دقیق و مشخصات نصب

هر محصول قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرد

پوشش های تست داخل خانه

بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT (در صورت لزوم)، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش. گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

توجه: تست داخلی تست شخص ثالث مورد تایید ILAC نیست

آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس اختیاری و نقل قول جداگانه در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT

تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

از جمله منحنی های بار-جابجایی.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزایای ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

آنچه ما را متمایز می کند

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-جابجایی ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

چرا پشتیبانی فنر متغیر نیروگاه حرارتی تیانشون را انتخاب کنید؟

تجربه غنی در پروژه های برق حرارتی: محصولات به طور گسترده در خطوط لوله آب بخار و سیستم های تعلیق تجهیزات دیگ بخار نیروگاه های حرارتی در داخل و خارج از کشور استفاده می شود و در آزمایش های چرخه های راه اندازی و خاموشی چند واحد مقاومت کرده است.

پشتیبانی مهندسی سفارشی: ما خدمات فنی کامل از محاسبه تنش خط لوله، انتخاب نوع و تطبیق با راهنمای نصب در محل را ارائه می دهیم و اطمینان می دهیم که هر پشتیبانی دقیقاً با شرایط کاری مطابقت دارد.

تحویل زنجیره تامین پایدار: با تکیه بر خطوط تولید خودکار و تجهیزات آزمایش کامل در پایگاه جیانگ سو، ما از تحویل به موقع و با کیفیت بالا مواد برای پروژه‌های انرژی حرارتی دسته‌ای بزرگ اطمینان می‌دهیم.

پشتیبانی کامل از چرخه عمر: ما فایل‌های پروژه انحصاری را ایجاد می‌کنیم و ارزیابی وضعیت و راهنمایی‌های جایگزینی را در طول تعمیر و نگهداری خاموش ارائه می‌کنیم و خطرات عملیاتی و نگهداری نیروگاه‌ها را کاهش می‌دهیم.
