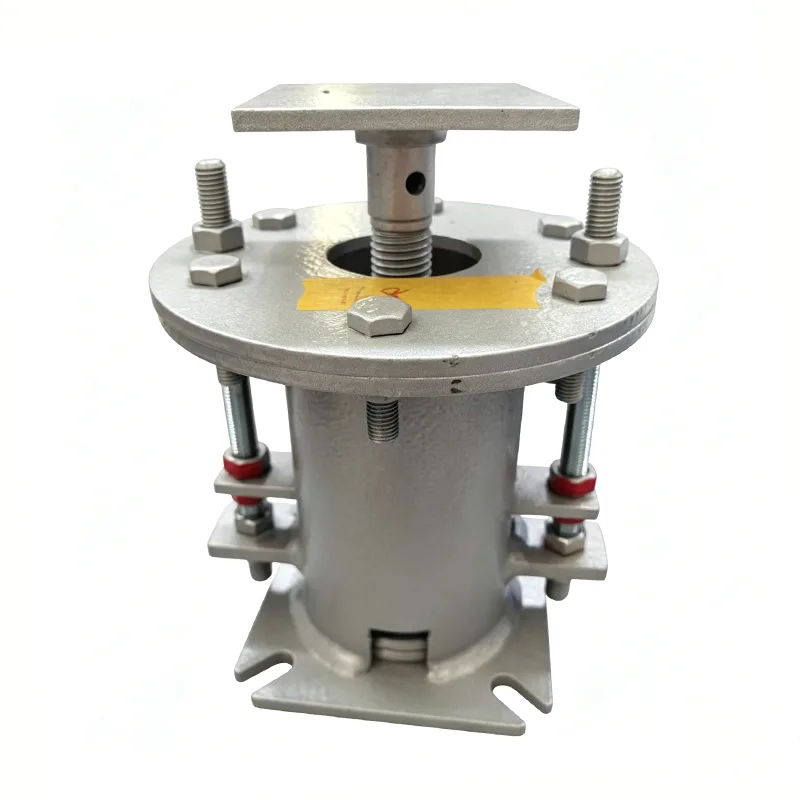

تکیه گاه های فنر سنگین برای انبساط حرارتی خط لوله صنعتی و تحمل بار

ما در حال ساخت ساپورت های بهاری هستیمتیانشونالان 14 سال است آنها پر زرق و برق ترین قسمت یک سیستم لوله کشی نیستند، اما زمانی که یک نیروگاه حرارتی راه اندازی می شود یا یک خط LNG خنک می شود، اینها اجزایی هستند که بی سر و صدا کارهای سنگین را انجام می دهند. بیش از 70 درصد از سفارش‌های ما از مشتریان مکرر - EPCها، شرکت‌های مهندسی، و صاحبان کارخانه‌ها که بقیه را امتحان کرده‌اند و با ما همراه هستند، می‌آیند. پشتیبانی بهاره ما در بیش از 45 کشور، از پالایشگاه های خاورمیانه گرفته تا کارخانه های شیمیایی آسیای جنوب شرقی در حال اجراست.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

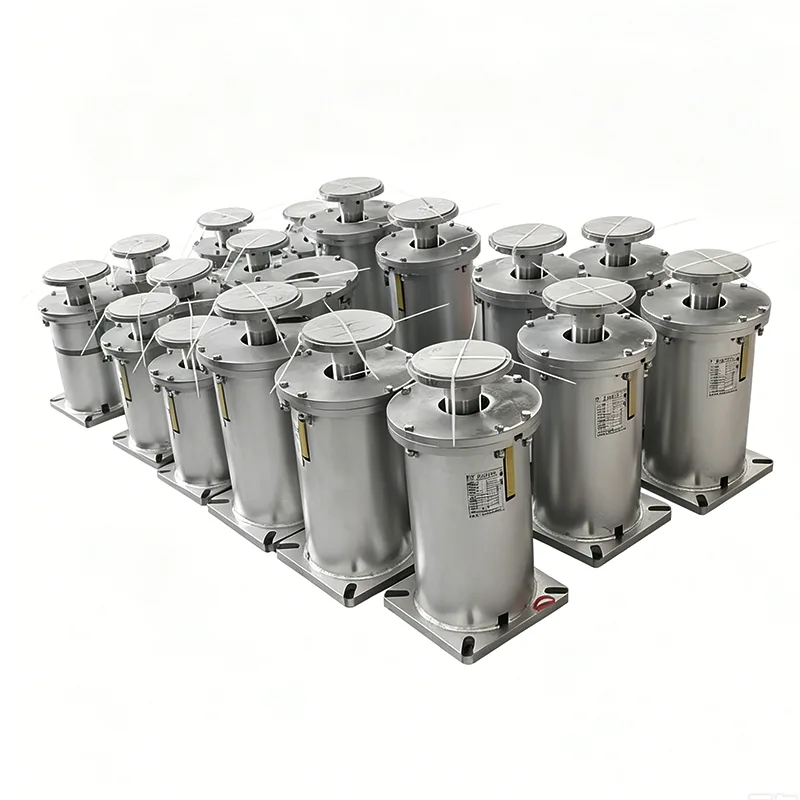

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

هنگامی که پشتیبانی های فنری را مشخص می کنید، اولین تصمیم واقعی بین دو نوع است. اگر حرکت لوله متوسط ​​باشد و مقداری تغییر بار قابل قبول باشد، پسپشتیبانی فنر متغیرکار را به خوبی انجام دهید و هزینه ها را کاهش دهید. اگر تجهیزات متصل - مانند یک توربین بخار یا یک نازل کمپرسور - نمی توانند تغییرات بار زیادی را تحمل کنند، بایدپشتیبانی از فنر ثابت. آنها یک نیروی حمایتی تقریباً مسطح را در سراسر محدوده سفر حفظ می کنند. مهندسان ما به شما کمک خواهند کرد تا نوع مناسب را بر اساس داده های تحلیل استرس خود انتخاب کنید، نه حدس و گمان.

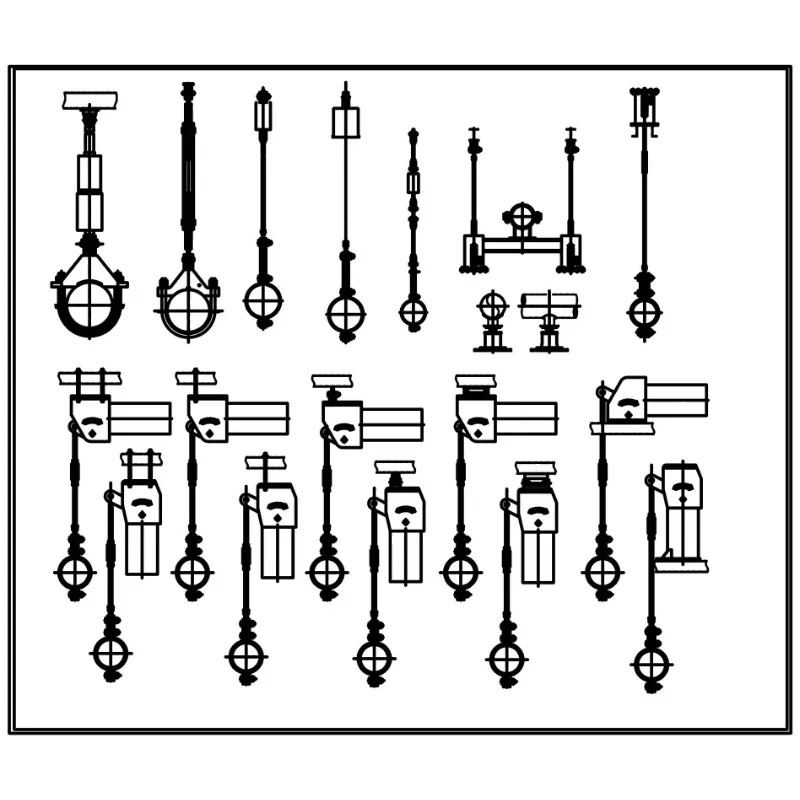

نحوه عملکرد پشتیبانی فنر در یک سیستم لوله کشی واقعی

تکیه گاه های فنری به صورت مجزا کار نمی کنند. آنها تقریباً همیشه بخشی از یک ترتیب حمایتی بزرگتر هستند. یک راه‌اندازی معمولی شامل تکیه‌گاه‌های لوله سفت یا کفش‌های لوله برای حمل وزن است، در حالی که واحد فنری حرکت حرارتی عمودی را کنترل می‌کند. هنگامی که نیاز به پشتیبانی از یک خط سرد دارید، ما اغلب مجموعه فنر را با تکیه گاه های لوله از پیش عایق شده ترکیب می کنیم تا از تراکم و تجمع یخ در نقطه پشتیبانی جلوگیری کنیم. بسیاری از مشتریان همچنین آنها را با نام دیگری - آویز فنری - صدا می‌زنند، به‌خصوص زمانی که دستگاه از نوع آویزدار در بالا باشد. خانواده محصول یکسان، فقط سبک نصب متفاوت.

موادی که استفاده می کنیم

ما مواد خام را کوتاه نمی کنیم. هر دسته دارای گواهینامه آسیاب است و ما خوشحالیم که قابلیت ردیابی کامل را با تیم بازرسی شما به اشتراک می گذاریم.

همه مواد از کارخانه های فولاد تایید شده چینی تهیه می شوند. اگر پروژه شما به درجه خاصی نیاز دارد، مانند آلیاژهای ضد زنگ دوبلکس یا آلیاژهای با دمای بالا، فقط به ما اطلاع دهید.

استانداردهایی که دنبال می کنیم

ما طبق استانداردهای زیر به صورت پیش‌فرض تولید می‌کنیم و می‌توانیم در صورت درخواست با سایرین تطبیق دهیم:

ASME B31.3 - لوله کشی فرآیند

ANSI/MSS SP-58 - تکیه گاه و آویز لوله

GB/T 17116 - استاندارد چینی برای پشتیبانی از لوله

همچنین برای DIN، JIS یا مشخصات پروژه شما در دسترس است

کارخانه ما دارای گواهینامه ISO 9001:2015 است و ما با هر محموله گواهینامه کامل EN 10204 3.1 مواد را تولید می کنیم.

سوالات متداول مشتریان ما می پرسند

Q1: متغیر یا ثابت - چگونه تصمیم بگیرم؟

اگر جابجایی لوله شما زیاد نباشد و تغییر بار مثلاً 10 تا 25٪ مشکلی ندارد، یک تکیه گاه فنر متغیر خوب کار می کند و هزینه کمتری دارد. هنگامی که تجهیزات متصل دارای بار نازل بسیار مجاز هستند (معمولاً در ورودی های توربین، اتصالات کمپرسور یا لوله کشی راکتور)، با یک تکیه گاه ثابت فنر حرکت کنید. داده های ایزومتریک استرس یا جابجایی خود را برای ما ارسال کنید، و ما مدل مناسب را توصیه می کنیم - هزینه ای برای آن وجود ندارد.

Q2: چه ظرفیت های بار و محدوده سفر را می توانید عرضه کنید؟

برای پشتیبانی از فنر متغیر، محدوده استاندارد ما چند صد کیلوگرم تا بیش از 20 تن متریک در هر واحد را پوشش می دهد. تکیه گاه های فنری ثابت می تواند بیش از 30 تن برای خطوط با دیوارهای سنگین باشد. سفر: معمولاً 0-150 میلی متر برای واحدهای متغیر و حداکثر 300 میلی متر یا بیشتر برای انواع ثابت. محدوده سفر سفارشی و تنظیمات بار برای ما عادی است.

Q3: تحویل چقدر طول می کشد؟

موجودی و اجزای نیمه تمام: 20-25 روز. سفارشات کاملا سفارشی: 30 تا 40 روز. اگر پروژه شما در یک برنامه فشرده است، زودتر با تیم فروش ما صحبت کنید - ما اغلب می‌توانیم جایگاه‌های تولید را برای رسیدن به ضرب‌الاجل‌های حیاتی بازآرایی کنیم.

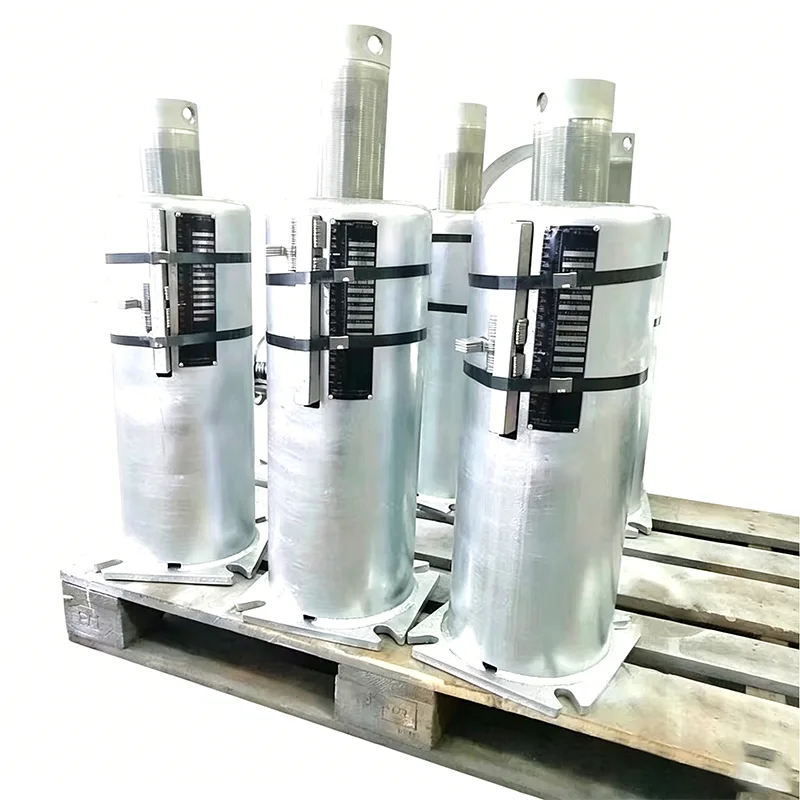

Q4: چگونه اینها را برای صادرات بسته بندی می کنید؟

واحدهای کوچکتر داخل جعبه های چوبی بخور می شوند. مجموعه های بزرگتر روی پالت های فولادی یا قاب های جوش داده شده با بسته بندی ضد آب پیچ می شوند. ما مرتباً به بنادر خاورمیانه، آسیای جنوب شرقی، اروپا و آمریکای جنوبی ارسال می کنیم. ما در سه سال گذشته حتی یک ادعای خسارت حمل و نقل نداشته ایم.

Q5: آیا می توانید منابع پروژه را به ما نشان دهید؟

بله. ما پایه‌های فنری و بسته‌های آویز لوله کامل را برای نیروگاه‌های سیکل ترکیبی در خاورمیانه، تأسیسات پردازش نیکل در اندونزی، کارخانه‌های شیمیایی در برزیل، و لوله‌کشی جزیره‌ای معمولی در پروژه‌های هسته‌ای چین عرضه کرده‌ایم. برای لیست مرجعی که با بخش شما مطابقت دارد با ما تماس بگیرید.

تست قبل از ارسال

هر پشتیبانی بهاری که از کارخانه یانگژو ما خارج می شود این بررسی ها را انجام می دهد:

بازرسی بصری و ابعادی

نمونه برداری از ارتفاع و سفتی بدون فنر

تست پیش فشرده سازی و بازیابی با بار کامل

کالیبراسیون مقیاس سفر

تأیید منحنی بار در مقابل جابجایی

ما یک گزارش آزمایش و گواهی مواد را در داخل پاکت حمل و نقل پیوست می کنیم. اگر قرارداد شما ایجاب کند، بازرسی شاهد شخص ثالث توسط SGS، BV، یا TÜV در دسترس است.

سفارشی سازی در اینجا هنجار است

تقریباً نیمی از سفارش‌های ما با طراحی مشتری یا مجموعه‌ای از شرایط طراحی شروع می‌شوند، نه یک شماره قطعه استاندارد. برای دریافت نقل قول، فقط باید به ما بگویید:

نوع نصب: آویز بالا یا تکیه گاه پایه

بار گرم و بار سرد

حرکت مورد انتظار لوله (بالا یا پایین)

جزئیات اتصال یا نقاشی خودتان

مقدار

ما از بقیه مراقبت خواهیم کرد - پوشش‌های ویژه، سخت‌افزار ضد زنگ، مواد فنری با دمای بالا، اندازه‌های بدنه غیراستاندارد، همه آن‌ها.

راهی که ما آن را می بینیم

پشتیبانی فنری علم موشک نیست، اما باید درست انجام شود. یک مجموعه فنری خوش ساخت به مدت 15 یا 20 سال بی سر و صدا خواهد ماند. یک جوش بد در عرض چند ماه به صورت ترک خوردگی جوش یا خط افتادگی ظاهر می شود. در تیانشون، ما اینها را می‌سازیم که انگار در کارخانه خودمان قرار می‌دهیم. این بدان معناست که هیچ میانبری در مواد، بدون رد شدن از آزمایش، و بدون غافلگیری لحظه آخری هنگام تحویل وجود ندارد.

اگر پروژه بعدی شما نیاز به تکیه گاه های فنری، آویز فنری، تکیه گاه های فنری ثابت، یا کفش های لوله از پیش عایق شده دارد، نیازهای خود را برای ما ارسال کنید. ما یک قیمت کارخانه منصفانه و یک پیشنهاد فنی که واقعا منطقی است به شما ارائه خواهیم کرد. همچنین می‌توانید از کارخانه ما در یانگژو دیدن کنید - فقط زمان را به ما اطلاع دهید.
