تکیه گاه های آویز فنری اجزای حمایت کننده حیاتی در سیستم های لوله کشی هستند که برای تحمل وزن لوله، جذب جابجایی حرارتی و ارتعاش طراحی شده اند. آنها با تکیه بر تغییر شکل الاستیک فنرها، حرکت لوله ناشی از تغییرات دما را جبران می کنند و لرزش بیش از حد را مهار می کنند و عملکرد ایمن و پایدار کل سیستم لوله کشی را تضمین می کنند. آویزهای فنری ما که توسط Yangzhou Tianshun Piping ساخته شده اند، مهندسی و تولید شده اند که مطابق با استانداردهای بین المللی است تا الزامات پشتیبانی لوله را برای شرایط کاری متنوع برآورده کند.
این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان میدهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.
هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.
محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.
منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی میماند، و نشان میدهد که هنگام انحراف لولهها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت میماند.
این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.
این محصولات برای سیستمهای لولهکشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لولههای با دمای بالا و فشار بالا قابل استفاده هستند.

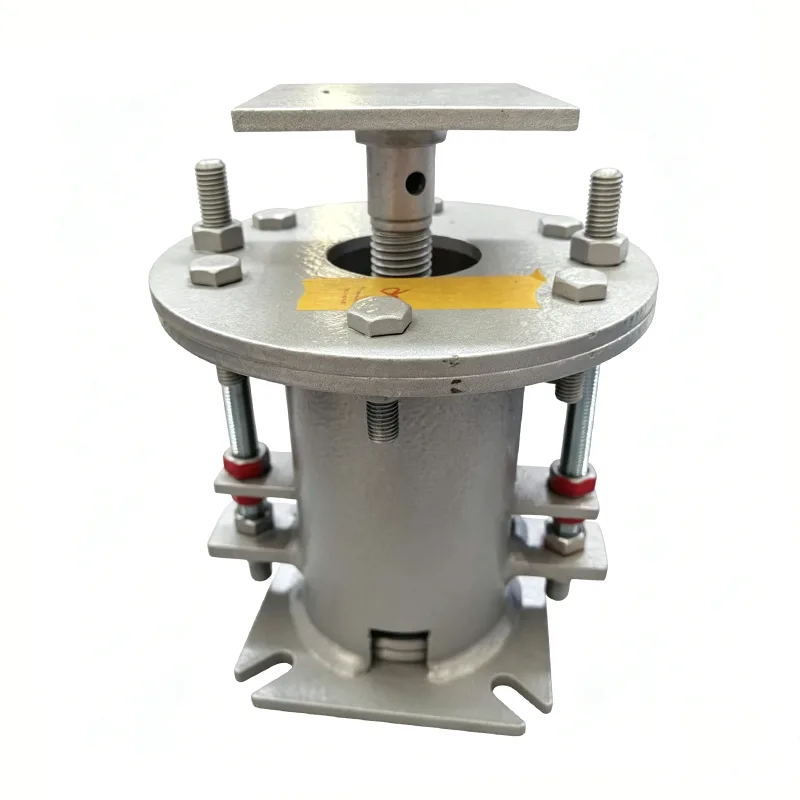

تکیه گاه های آویز فنری استاندارد از قسمت های اصلی زیر تشکیل شده است:
▶ مجموعه فنر: ساخته شده از فولاد فنری با کیفیت بالا، تحت عملیات حرارتی و آزمایش بار دقیق.
▶ محفظه: ساختار جوش داده شده از فولاد کربن با عملیات سطح ضد خوردگی.
▶ پیچ تنظیم: برای تنظیم بار و ارتفاع در حین نصب استفاده می شود.
▶ لوازم اتصال: شامل گیرههای بالابر، میلههای آویز و مهرهها، برای انتخاب بر اساس نیاز در محل موجود است.
▶ نمایشگر جابجایی: جابجایی واقعی لوله را برای نصب و نگهداری آسان به وضوح نشان می دهد.
▶ محدوده بار گسترده: رتبه بندی بار از 10N تا 100000N، مناسب برای اکثر کاربردهای لوله کشی صنعتی.
▶ جبران جابجایی برتر: حداکثر جابهجایی تا 200 میلیمتر، به طور موثر انبساط و انقباض لوله را از تغییرات دما جذب میکند.
▶ ساختار فشرده: طراحی صرفه جویی در فضا برای نصب در گالری های لوله باریک.
▶ نصب و تنظیم آسان: مجهز به دستگاه های تنظیم اختصاصی برای تنظیم دقیق بار حتی در حین کار لوله.
▶ عمر طولانی: همه اجزای کلیدی از مواد درجه یک استفاده می کنند و از بازرسی کیفیت دقیق عبور می کنند.
|
مقایسه اقلام |
چوب لباسی سفت و سخت معمولی |
ساپورت آویز فنری |
|
جبران جابجایی |
هیچ کدام مستعد تمرکز تنش لوله |
جابجایی حرارتی را جذب می کند و تنش لوله را کاهش می دهد |
|
جذب ارتعاش |
فقیر؛ ارتعاش به راحتی به سازه های ساختمان منتقل می شود |
عالی؛ به طور موثر لرزش لوله را جدا می کند |
|
توزیع بار |
ناهموار؛ به احتمال زیاد باعث اضافه بار موضعی می شود |
برای محافظت از لوله ها و تجهیزات، بار را به طور یکنواخت توزیع می کند |
|
سختی نصب |
بالا؛ نیاز به تنظیم دقیق ارتفاع دارد |
کم؛ تنظیم انعطاف پذیر در محل موجود است |
|
هزینه تعمیر و نگهداری |
بالا؛ آسیب پذیر به آسیب و تعویض مکرر |
کم؛ ساختار مقاوم با فواصل نگهداری طولانی |
|
پارامتر |
محدوده / مشخصات |
|
بار کاری |
10N - 100000 نیوتن |
|
جابجایی رتبه ای |
50 میلی متر، 80 میلی متر، 120 میلی متر، 150 میلی متر، 200 میلی متر |
|
دمای عملیاتی |
-20℃ ~ +450℃ |
|
مواد فنری |
60Si2MnA، 50CrVA |
|
مصالح مسکن |
Q235B، Q345B |
|
درمان سطحی |
پرایمر اپوکسی غنی از روی + پوشش رویی، گالوانیزه گرم |
|
استانداردهای قابل اجرا |
ANSI/HG 20644, GB/T 17116, DIN 2545 |
تکیه گاه های آویز فنری به طور گسترده در بخش های صنعتی با الزامات سخت در مورد جابجایی لوله و ارتعاش استفاده می شود:
▶ سیستم های لوله کشی بخار و آب برای نیروگاه های حرارتی و نیروگاه های هسته ای
▶ لولهکشی فرآیند کارخانههای پتروشیمی
▶ خطوط لوله برودتی در پایانههای دریافت LNG و LPG
▶ لولهکشی کوره و ستون در پالایشگاههای نفت
▶ شبکه های لوله گرمایش مرکزی شهری
▶ لوله کشی بهداشتی برای صنایع دارویی و صنایع غذایی
ما خطوط تولید پیشرفته و تجهیزات تست کاملی برای آویزهای فنری داریم. همه محصولات تحت مراحل کنترل کیفیت دقیق هستند:
1. بازرسی مواد خام ورودی: تجزیه و تحلیل ترکیب شیمیایی و آزمایش های خواص مکانیکی برای فولاد فنری، صفحات فولادی و سایر مواد خام.
2. ساخت و آزمایش فنر: 100٪ آزمایش بار و تست های فشرده سازی برای هر فنر.
3. بازرسی مونتاژ: بررسی ابعاد و کالیبراسیون بار برای مجموعه های تمام شده.
4. بازرسی نمونه گیری قبل از تحویل: بازرسی تصادفی مطابق با استانداردهای ملی برای تضمین کیفیت محصول سازگار.
علاوه بر محصولات استاندارد، ما راهحلهای متناسب با خواستههای خاص مشتریان را ارائه میکنیم:
▶ طراحی سفارشی برای آویزهای فنری با نیازهای بار و جابجایی خاص
▶ انتخاب مواد برای شرایط کاری شدید مانند دمای بالا، دمای پایین و محیطهای خورنده
▶ انواع اتصال غیر استاندارد و ابعاد نصب سفارشی
▶ پشتیبانی از تجزیه و تحلیل تنش لوله و خدمات انتخاب آویز
