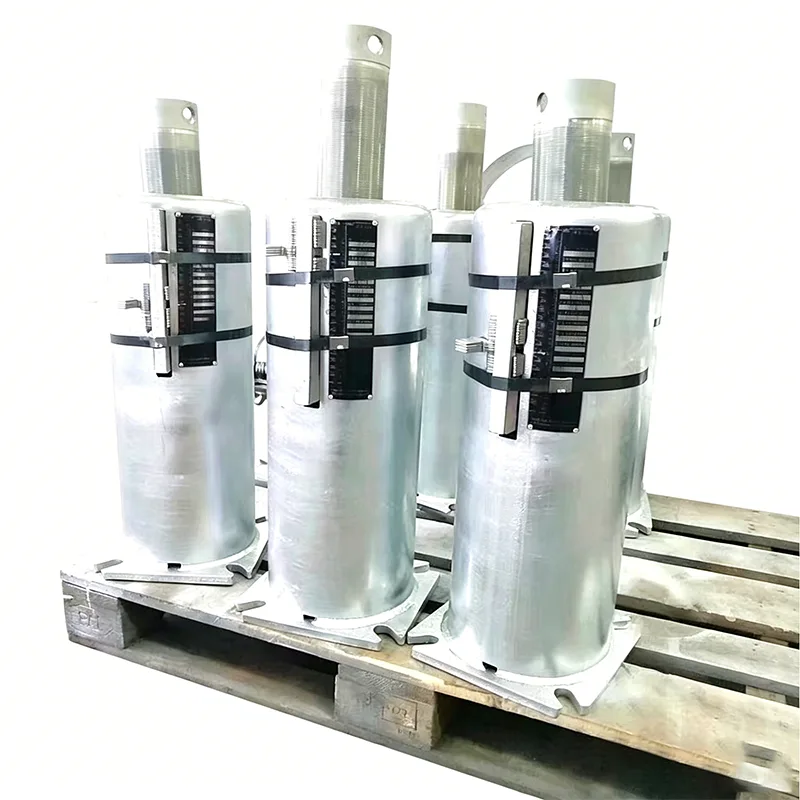

پشتیبانی از فنر نیروگاه

بر اساس 14 سال تجربه در پشتیبانی از خط لوله / آویز و راه حل های پشتیبانی از نیروگاه، شرکت فناوری خط لوله Yangzhou Tianshun، با مسئولیت محدود، پشتیبانی از فنرهای نیروگاهی را برای نیروگاه های حرارتی، انرژی هسته ای و سیکل ترکیبی ارائه می دهد. این محصولات برای کنترل جابجایی حرارتی و توزیع تنش در خطوط لوله با دمای بالا و فشار بالا، محافظت از رابط‌های حیاتی تجهیزات اصلی مانند بویلرها و توربین‌های بخار مهندسی شده‌اند. جزئیات زیر ویژگی‌های محصول، مزایای مهندسی و مکان‌های کاربردی خاص را پوشش می‌دهد.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از ارسال تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

ویژگی های محصول

تکیه گاه های فنری نیروگاه به صورت سفارشی بر اساس نتایج تحلیل تنش خط لوله، با ویژگی های اصلی متمرکز بر حفظ بار، سازگاری جابجایی و پایداری عملیاتی طولانی مدت، طراحی شده اند.

مکانیسم جابجایی بار: در دو پیکربندی موجود است: آویز / تکیه گاه فنری متغیر و آویز / تکیه گاه فنری با نیروی ثابت. واحدهای فنر متغیر بار را با سختی خطی حمل می‌کنند، در حالی که واحدهای نیروی ثابت تقریباً نیروی نگهدارنده ثابتی را در تمام طول حرکت کار ارائه می‌کنند، با انحراف کنترل شده در 5٪، تنش اضافی را در خطوط لوله ناشی از نیروهای پشتیبانی نوسان حذف می‌کنند.

سازگاری مواد و دما: عناصر فنری از فولادهای فنری آلیاژی شامل 60Si2Mn و 50CrVA ساخته می شوند. اجزای ساختاری را می توان از فولاد کربنی، فولاد آلیاژی مقاوم در برابر حرارت یا فولاد ضد زنگ ساخت. محدوده دمای کارکرد مجاز کلی 196- تا 650+ درجه سانتیگراد را پوشش می دهد و با تمام نیازهای خط لوله از آب تغذیه با دمای پایین تا بخار اصلی با دمای بالا مطابقت دارد.

طراحی نصب و راه اندازی: هر تکیه گاه/ آویز مجهز به پین ​​قفل نصب و پلاک جابجایی بار است. به سادگی پین قفل را پس از نصب در حالت سرد بردارید تا عملیات فعال شود. داده های پلاک نام تأیید شماره مدل و بارهای از پیش تعیین شده را در محل تسهیل می کند و زمان راه اندازی را به میزان قابل توجهی کاهش می دهد.

تست جامع در داخل خانه: تمام آزمایش‌ها از جمله سفتی فنر، انحراف فشاری و ضخامت پوشش سطحی در آزمایشگاه خود ما انجام می‌شوند تا از عملکرد ثابت در سرتاسر دسته‌های تولید اطمینان حاصل شود. قبل از ارسال، هر واحد تحت سه سیکل فشرده سازی کامل با ثبت منحنی سختی قرار می گیرد.

با این ویژگی‌های طراحی، پشتیبانی از فنر نیروگاه، ارتفاع از پیش تعیین‌شده سیستم‌های لوله‌کشی را تحت شرایط ترکیبی انبساط حرارتی خطی و ارتعاش مداوم حفظ می‌کند و احتمال خاموشی‌های برنامه‌ریزی نشده را کاهش می‌دهد.

مزایای مهندسی

در طراحی خط لوله نیروگاه، در مقایسه با تکیه گاه های کاملاً صلب یا تثبیت گیره لوله، راه حل های پشتیبانی الاستیک پیشرفت های مستقیمی را در کنترل تنش، حفاظت از تجهیزات و سازگاری نصب ارائه می دهند. ارزش مهندسی فنرهای نیروگاهی در جنبه های زیر منعکس می شود:

جبران جابجایی حرارتی موثر: تکیه گاه های صلب نمی توانند انبساط حرارتی خط لوله را جذب کنند، که اغلب منجر به اتصال سیستم لوله، بلند شدن پشتیبانی یا بارگذاری بیش از حد می شود. آویزها/ تکیه گاه های الاستیک بار را به صورت خطی یا دائمی با جابجایی خط لوله حمل می کنند و سطوح تنش را در محدوده های مجاز مشخص شده توسط کدهایی مانند ASME B31.1 نگه می دارند.

کاهش نیروی رانش و گشتاور در واسط های تجهیزات اصلی: هدرهای بویلر و ورودی های بخار توربین به نیروها و گشتاورها بسیار حساس هستند. پس از تنظیم با آویزهای فنری / تکیه گاه ها، رانش رابط به طور قابل توجهی کاهش می یابد و از ترک های جوش و نشت فلنج جلوگیری می کند. این یک اقدام حیاتی برای افزایش فواصل نگهداری روکش توربین، شیرهای بخار اصلی و سایر تجهیزات است.

سرکوب انتقال ارتعاش: خطوط لوله نیروگاه در شرایط بخار با سرعت بالا یا جریان دو فاز مستعد ارتعاش هستند. سیستم‌های تکیه‌گاه فنر، سفتی تکیه‌گاه را از طریق عناصر الاستیک در محدوده بهینه تنظیم می‌کنند و هنگامی که با دمپرها ترکیب می‌شوند، به طور موثر انرژی ارتعاش را برای جلوگیری از خستگی ساختاری تلف می‌کنند.

تحمل نصب سخاوتمندانه در محل: آویزهای فنری / تکیه گاه ها امکان تنظیم دقیق در محدوده ارتفاع معین را فراهم می کند و انحرافات در پایه های شهری و نصب خط لوله در حالت سرد را جبران می کند. واحدهای فنر نیروی ثابت اغلب با دستگاه های تنظیم کمکی هیدرولیک یا پیچی برای تراز دقیق در محل مجهز می شوند.

عملیات طولانی مدت و ضد آرامش: با طراحی فنر ضد آرامش و درمان های سطحی مقاوم در برابر خوردگی (گالوانیزه گرم، داکرومت و غیره)، تخریب نیروی پشتیبانی حداقل است. بیش از 70 درصد از سفارش‌های بعدی ما از پروژه‌های خارج از کشور از مشتریان مکرر می‌آیند که تا حدودی نشان‌دهنده قابلیت اطمینان طولانی‌مدت محصولات پشتیبانی ما است.

برنامه های کاربردی محصول

تکیه گاه های فنری نیروگاه عمدتاً در موقعیت های بحرانی در گردش آب بخار نیروگاه و سیستم های گاز دودکش با دمای بالا نصب می شوند. در ترکیب با دمپرها، پایه های سفت و سخت و سایر اجزا، آنها یک سیستم مهار انعطاف پذیر کامل خط لوله را تشکیل می دهند.

ناحیه دیگ بخار: در خطوط لوله اصلی بخار، خطوط لوله گرمایش سرد و گرم، مجرای خروجی سوپرهیتر و غیره استفاده می شود. جابجایی حرارتی عمودی و افقی بدنه دیگ بخار و خطوط لوله اتصال را جذب می کند، از استرس بیش از حد در اتصالات نازل هدر جلوگیری می کند و خطر ترک خوردگی جوش را کاهش می دهد.

منطقه توربین: بر روی لوله های بخار اصلی، لوله های بخار گرم مجدد با دمای بالا و خطوط لوله بای پس فشار بالا نصب می شود. از طریق پشتیبانی دقیق، نیروها و گشتاورهای منتقل شده به رابط های توربین را محدود می کند، دقت تراز شفت را تضمین می کند و تاثیر ارتعاش را بر روی بدنه توربین کاهش می دهد.

سیستم آب تغذیه پرفشار: در خطوط لوله آب تغذیه پرفشار و خطوط لوله آب دمای هوا، آویزهای فنری/تکیه کننده ها از خطوط لوله سنگین پشتیبانی می کنند در حالی که با تغییرات دما سازگار می شوند، شیب خط لوله را حفظ می کنند و از ایجاد حفره یا مشکلات چکش آب ناشی از جابجایی محدود جلوگیری می کنند.

گاز دودکش و گوگرد زدایی/سیستم نیترات زدایی: برای کانال های گاز دودکش/هوا با قطر بزرگ، کانال های ورودی/خروجی GGH و کانال های اتصال برج گوگرد زدایی. این سازه های دیوار نازک انبساط حرارتی قابل توجهی را تجربه می کنند. تکیه گاه های فنری این جابجایی را جبران می کند، تنش اتصال فلنج را کاهش می دهد و با درزهای انبساط کار می کند تا از کل سیستم گاز دودکش محافظت کند.

جزیره متعارف انرژی هسته ای: در مدار ثانویه بخار اصلی، آب تغذیه اصلی و سایر خطوط لوله استفاده می شود. الزامات کنترل قوام انرژی هسته ای را برآورده می کند و گواهینامه های کامل کیفیت مواد و گزارش های صلاحیت عملکرد پشتیبانی را ارائه می دهد.

تضمین کیفیت و قابلیت های کارخانه

کارخانه ما در استان جیانگ سو مجهز به خطوط تولید دم‌های تمام اتوماتیک، سیستم‌های برش و جوشکاری CNC و یک تیم آزمایش غیر مخرب (NDT) است. از ورودی سیم فنر خام تا تحویل محصول نهایی، پشتیبانی فنر نیروگاهی تحت کنترل دقیق در نقاط بازرسی زیر قرار می گیرد: تأیید اعداد حرارتی مواد خام و گزارش های فیزیکی/شیمیایی، سختی و بازرسی متالوگرافی پس از عملیات حرارتی فنر، آزمایش سفتی تمام ضربه محصولات نهایی، و آزمایش ضخامت و چسبندگی پوشش سطح.

سیستم مدیریت کیفیت ما دارای گواهینامه ISO 9001:2015 است و تمامی محصولات با استانداردهای بین المللی از جمله ASME، CE و API مطابقت دارند. اسناد پذیرش کامل را می توان با توجه به نیاز پروژه ارائه کرد.

پشتیبانی و خدمات مهندسی

با تکیه بر تجربه خود در تامین تجهیزات خط لوله به بیش از 45 کشور در سراسر جهان، ما انتخاب، نصب و پشتیبانی فنی طولانی مدت را برای هر دسته از پشتیبانی های فنری نیروگاه ارائه می دهیم:

▶  محاسبه انتخاب: گزارش‌های تحلیل تنش خط لوله را دریافت کنید و انواع تکیه‌گاه/آویز، ثابت فنر و ارتفاع نصب را توصیه کنید.

▶  پاسخ سریع: سؤالات فنی پیش از فروش و قیمت‌ها ظرف یک روز کاری پاسخ داده می‌شوند.

▶  نظارت و شهادت در محل: از مشتری یا شخص ثالث از مشاهده فرآیندهای آزمایش در محل پشتیبانی کنید.

▶  راهنمای نصب و راه‌اندازی: دستورالعمل‌های دقیق نصب و توصیه‌های تنظیم حالت سرد را با کمک ویدیویی از راه دور در صورت لزوم ارائه دهید.

▶  سرویس قطعات یدکی: سوابق کالیبراسیون فنر را برای هر دسته تولیدی حفظ کنید، که امکان عرضه سریع مجموعه های فنر جایگزین را فراهم می کند.

برای بحث در مورد راه حل های پیکربندی پشتیبانی از فنر نیروگاه برای پروژه های خاص یا به دست آوردن منابع پروژه مربوطه، لطفاً با تیم فروش فنی ما تماس بگیرید. ما به جای فهرستی از مدل‌های استاندارد، برگه‌های محاسبه بار-جابه‌جایی دقیق و طرح‌بندی‌های توصیه‌شده را بر اساس شرایط کاری واقعی ارائه می‌کنیم، و به شما کمک می‌کند هزینه‌های خرید کلی را کنترل کنید و در عین حال از عملکرد ایمن خط لوله اطمینان حاصل کنید.
