پشتیبانی بهار کارخانه شیمیایی

سیستم های خط لوله در کارخانه های شیمیایی تحت شرایط سخت شامل محیط های خورنده، متناوب دماهای بالا و پایین، اتمسفرهای قابل اشتعال و انفجار و همچنین الزامات ایمنی سختگیرانه عمل می کنند. تکیه گاه های فنری معمولی در چنین شرایط کاری شدید مستعد خوردگی، شکستگی ناشی از خستگی و تخریب عملکرد هستند که ممکن است منجر به نشت خط لوله، آسیب به تجهیزات و حتی حوادث ایمنی شود. پشتیبان فنری کارخانه شیمیایی که به طور خاص برای این شرایط عملیاتی سخت توسعه یافته است، یک محصول پشتیبانی اختصاصی است که قادر به عملکرد پایدار طولانی مدت در محیط های شیمیایی پیچیده است.

این شکل منحنی عملکرد بار-جابجایی یک تکیه گاه/ آویز فنری متغیر را نشان می‌دهد که شامل پارامترهای کلیدی بار و جابجایی برای تأیید صحت باربری و قابلیت اطمینان عملیاتی محصول است.

هر واحد قبل از حمل و نقل تحت کالیبراسیون بار و آزمایش عملکرد قرار دارد. انحراف بار تنظیم در ± 5٪، مطابق با استاندارد بین المللی ANSI/MSS-SP-58-2018 و همچنین NB/T47039-2013 کنترل می شود.

محصولات دارای الزامات فنی برای سیستم های لوله کشی برق، پتروشیمی و سایر صنایع هستند. بر اساس MSS-SP-58-2018، حداکثر تغییرپذیری بار مجاز برای واحدهای فنر متغیر نباید از 25٪ بار گرم عملیاتی در طول سفر کامل تجاوز کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

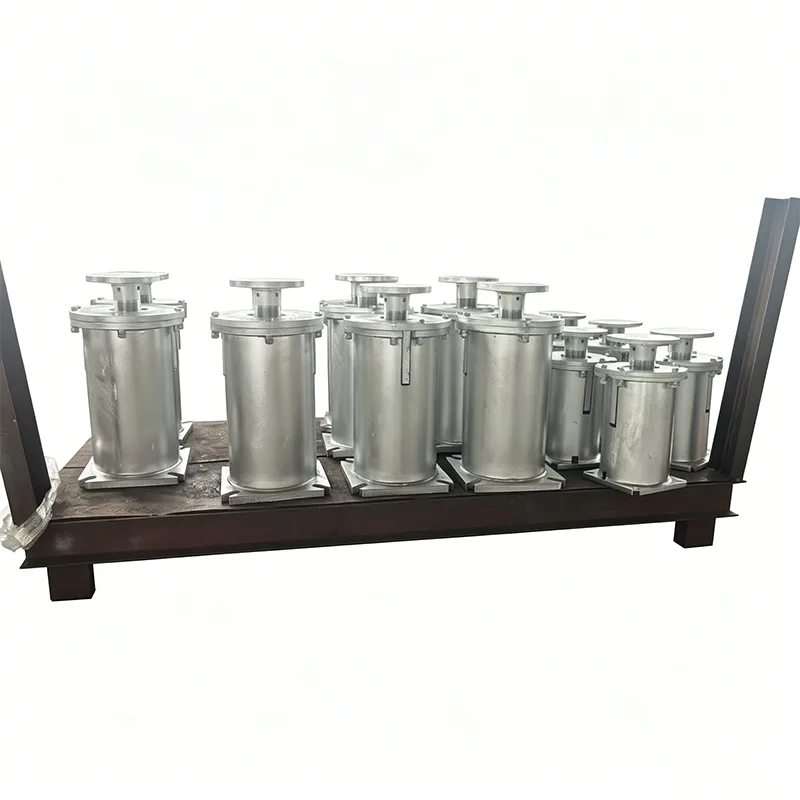

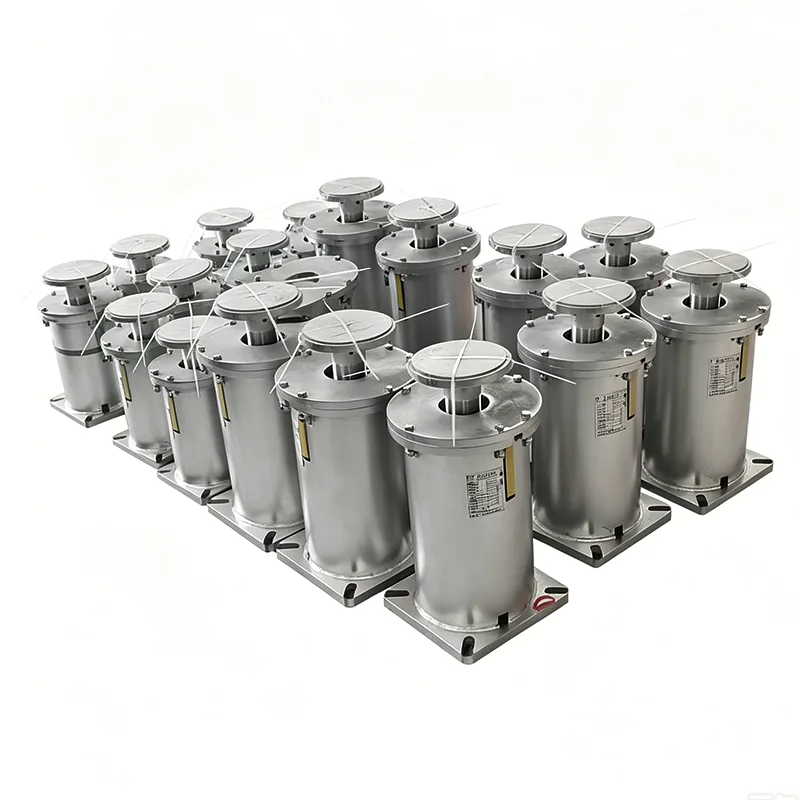

پشتیبان فنری کارخانه شیمیایی یک ساپورت لوله الاستیک مهندسی شده سفارشی است که منحصراً برای صنایع شیمیایی طراحی شده است. عمدتاً وزن مرده خط لوله را تحمل می کند، جابجایی ناشی از انبساط و انقباض حرارتی را جبران می کند و ارتعاشات منتقل شده از تجهیزات فرآیند را جدا می کند.

خط لوله Yangzhou Tianshun با 14 سال تجربه در طراحی و ساخت سیستم های پشتیبانی لوله های شیمیایی، محصولات را به بیش از 200 پروژه شیمیایی در سراسر جهان تحویل داده است، از جمله پایگاه های پالایش و ادغام شیمیایی در مقیاس بزرگ، پارک های شیمیایی خوب و کارخانه های داروسازی.

ویژگی های طراحی هدفمند

▶  مقاومت در برابر خوردگی عالی: برای مقاومت در برابر فرسایش اسیدها، قلیایی ها، نمک ها و سایر رسانه های خورنده، از مواد ویژه و درمان های ضد خوردگی چند لایه استفاده می کند.

▶  ساختار ضد انفجار: همه اجزا با استانداردهای ضد انفجار شیمیایی بدون خطر تولید جرقه مطابقت دارند.

▶  عملکرد آب‌بندی عالی: مجهز به یک محفظه محافظ کاملاً بسته برای جلوگیری از ورود گازها و مایعات خورنده به مجموعه فنر.

▶   سازگاری گسترده با دمای: به طور قابل اعتماد در محدوده دمایی گسترده از -196 درجه سانتیگراد تا +550 درجه سانتیگراد کار می کند.

▶  دقت بار بالا: قبل از تحویل دقیقاً کالیبره شده است، با انحراف بار کنترل شده در ±5٪.

▶  طراحی بدون نیاز به تعمیر و نگهداری: ساختار ساده و مستحکم در شرایط کاری عادی نیازی به تعمیر و نگهداری منظم ندارد.

مقایسه عملکرد با تکیه گاه های فنری معمولی

پارامترهای فنی استاندارد

سناریوهای کاربردی معمولی

پشتیبانی از فنر کارخانه شیمیایی به طور گسترده در سیستم های مختلف خط لوله در تاسیسات شیمیایی اعمال می شود:

خطوط لوله برای انتقال اسیدها، قلیایی ها، نمک ها و سایر رسانه های خورنده

خطوط لوله فرآیند با دمای بالا و فشار بالا

خطوط لوله مایع برودتی (اکسیژن مایع، نیتروژن مایع، آمونیاک مایع)

خطوط لوله برای مواد قابل اشتعال و مواد منفجره (بنزین، گازوئیل، گاز طبیعی)

اتصال خطوط لوله برای راکتورها، مبدل های حرارتی، برج ها و سایر تجهیزات فرآیند

خطوط لوله تصفیه فاضلاب و فاضلاب

تولید و کنترل کیفیت

ما خطوط تولید اختصاصی برای محصولات شیمیایی ساخته ایم. تمام تکیه گاه های فنری کارخانه شیمیایی مطابق با بالاترین استانداردهای صنایع شیمیایی تولید می شوند:

همه محصولات قبل از ارسال تحت آزمایشات داخلی جامع قرار می گیرند.

تست داخلی شامل: بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، تست غیر مخرب MT/PT (در صورت لزوم)، تست بار فنر (با منحنی‌های بار-جابجایی)، و اندازه‌گیری ضخامت پوشش.

گزارش های تست کارخانه (FTR) و گزارش های تست مواد (MTR) ارائه شده است.

تست داخلی به منزله آزمایش شخص ثالث تایید شده توسط ILAC نیست. آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی به عنوان یک سرویس جداگانه و اختیاری در دسترس است.

خدمات بازرسی شخص ثالث اختیاری (به طور جداگانه نقل شده):

1. تست مواد: تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی.

2. جوش NDT: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. آزمایش عملکرد بار فنر، از جمله منحنی های بار-جابجایی.

4. بازرسی حفاظت در برابر خوردگی پوشش گالوانیزه گرم/اپوکسی.

5. آزمایش شاهد، نظارت کارخانه، و بازرسی پیش از ارسال (PSI).

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند. برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را عرضه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را ارائه می دهیم. ما همچنین تست SGS شخص ثالث و بازرسی های شاهد و پشتیبانی از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور را تسهیل می کنیم.

سفارشی سازی و خدمات پشتیبانی

▶ سفارشی سازی مواد ویژه: محصولات ساخته شده از Hastelloy، Monel و سایر آلیاژهای خاص موجود است.

▶  طراحی غیر استاندارد: محصولات سفارشی شده بر اساس نقشه‌های مشتری و شرایط کاری واقعی.

▶  راه حل های سیستم: طراحی یکپارچه و تامین کامل سیستم های پشتیبانی لوله کامل برای کارخانه های شیمیایی.

▶  خدمات فنی در محل: مهندسان حرفه‌ای را می‌توان برای راهنمایی و راه‌اندازی نصب در محل اعزام کرد.

▶ گارانتی 12 ماهه: محصولات معیوب در مدت گارانتی به صورت رایگان تعمیر یا تعویض خواهند شد.

برای جزئیات بیشتر در مورد پشتیبانی فنر کارخانه شیمیایی و مشاوره انتخاب حرفه ای، لطفاً با تیم فنی ما تماس بگیرید.
