پشتیبانی از کفش های لوله مقاوم در برابر سایش برای پشتیبانی از بار خط لوله و جابجایی کشویی

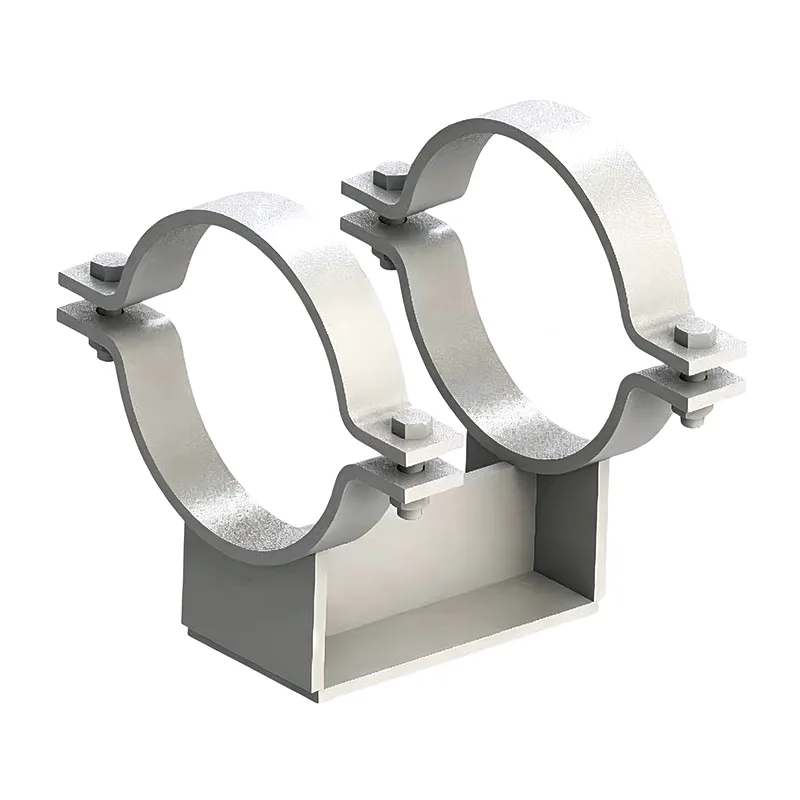

کفش پایپ یکی از آن اجزایی است که تا زمانی که وجود نداشته باشد هیچ کس متوجه آن نمی شود. این لوله به صورت جوش داده شده در انتهای لوله قرار می گیرد، بار را روی یک تیر سازه ای یا T-post پخش می کند و اغلب سطح لغزشی را فراهم می کند که به لوله اجازه می دهد در طول چرخه های حرارتی به صورت محوری حرکت کند. درتیانشون، ما هر سال هزاران کفش لوله تولید می کنیم - برای خطوط فرآیند، سربرگ بخار، لوله کشی برودتی، و هر چیز دیگری. پس از 14 سال در کسب و کار، ما آموخته ایم که یک کفشک لوله ای با طراحی خوب بیشتر از نگه داشتن وزن انجام می دهد: از پوشش لوله محافظت می کند، تداوم عایق را حفظ می کند و بارهای نقطه ای را از فرورفتگی دیواره لوله جلوگیری می کند.

تکیه گاه کفش های لوله بخشی از گسترده تر استساپورت های لولهخانواده، اما آنها به اندازه کافی متمایز هستند که توجه طراحی خود را تضمین کنند. در حالی که یک گیره ساده یا میله آویز وزن مرده عمودی را کنترل می کند، یک کفشک لوله رابط تماس را مدیریت می کند. این رابط به سرعت پیچیده می شود - اصطکاک زیاد می تواند باعث استرس در لوله شود، ارتفاع ناکافی می تواند عایق را خرد کند و مواد نامناسب می تواند منجر به خوردگی گالوانیکی شود. ما به طور مرتب کفش های لوله ای را عرضه می کنیم که با هم کار می کنندچوب لباسی فنریدر بالا، یا با تکیه گاه های لوله از پیش عایق شده روی خطوط سرد که عایق حرارتی حیاتی است.

ما همچنین می توانیم PTFE چسبانده شده را روی یک صفحه پشتی فولاد ضد زنگ برای کاربردهای کشویی با بار بالا ارائه دهیم. ضریب اصطکاک معمولاً بین 0.05 و 0.10 برای PTFE روغن کاری شده است، که مقداری است که اکثر مهندسین تنش لوله در تجزیه و تحلیل انعطاف پذیری خود از آن استفاده می کنند.

استانداردهایی که دنبال می کنیم

کفش‌های لوله با همان استانداردهای پشتیبانی لوله‌کشی ساخته می‌شوند که ما در طیف کامل محصولات خود اعمال می‌کنیم:

ANSI/MSS SP‑58 - مواد و طراحی تکیه گاه های لوله

ASME B31.3 / B31.1 - لوله کشی فرآیند و قدرت

EN 1090 - ساخت فولاد سازه ای (برای پروژه های دارای علامت CE)

GB/T 17116 - استاندارد چینی برای پشتیبانی از لوله

سیستم کیفیت کارخانه ما دارای گواهینامه ISO 9001:2015 است و ما می توانیم گواهینامه کامل مواد EN 10204 3.1 را برای هر دسته کفش ارائه کنیم.

سوالات متداول

Q1: کفش لوله من چقدر باید باشد؟

ارتفاع کفش با ضخامت عایق به علاوه فاصله بین 10 تا 25 میلی متر تعیین می شود. به عنوان مثال، لوله ای با 100 میلی متر عایق پشم معدنی معمولاً به ارتفاع کفش 120 تا 125 میلی متر نیاز دارد تا عایق را از فولاد نگهدارنده پاک نگه دارد. اگر اندازه لوله و برنامه عایق را به ما بدهید، این را از مشخصات لوله کشی شما محاسبه می کنیم.

Q2: چه زمانی به یک صفحه کشویی PTFE روی کفش نیاز دارم و چه زمانی می توانم پایه فولاد کربنی را جوش دهم؟

اگر انتظار می رود لوله تحت انبساط حرارتی به صورت محوری حرکت کند، یک سطح لغزنده ضد زنگ PTFE یا صیقلی اصطکاک و بارهای واکنش ناشی از آن را بر روی نازل های تجهیزات کاهش می دهد. نقاط ثابت یا لنگر نیازی به صفحه اسلاید ندارند. گزارش استرس لوله شما به شما می گوید که کدام تکیه گاه ها کشویی هستند و کدامیک ثابت هستند.

Q3: آیا می توانید کفش های لوله پیش عایق را برای خدمات برودتی تهیه کنید؟

بله. ما کفش هایی را با فوم سفت و سخت یا بلوک عایق شیشه ای سلولی که به زین فولادی چسبانده شده است تولید می کنیم. صفحه پایه زیر عایق گسترش می یابد و کل مجموعه برای جلوگیری از انتقال سرما و تراکم طراحی شده است. اینها معمولاً برای خطوط LNG، اتیلن و آب سرد مشخص می شوند.

Q4: زمان تحویل شما برای کفش های لوله سفارشی چقدر است؟

کفش های کربن ساده بدون PTFE: 12 تا 18 روز. کفش‌هایی با لنت‌های PTFE متصل یا سخت‌افزار فولاد ضد زنگ: 20 تا 25 روز. کفش های با قطر بزرگ برای لوله 24 اینچی یا بزرگتر ممکن است کمی بیشتر طول بکشد. ما برنامه دقیق را با نقل قول شما تأیید می کنیم.

Q5: آیا به نقاشی نیاز دارید یا می توانید کفش را از داده های اولیه طراحی کنید؟

هر دو کار می کنند. اگر یک طراحی کفش استاندارد دارید، ما دقیقاً مطابق با آن می سازیم. اگر فقط اندازه لوله، ضخامت عایق و بار دارید، می‌توانیم طرحی را برای تأیید شما پیشنهاد کنیم - بدون هزینه مهندسی برای پیکربندی‌های استاندارد.

کنترل کیفیت در هر کفش

حتی اگر یک کفش لوله ساده به نظر می رسد، ما یک فرآیند QC سازگار را اجرا می کنیم:

بررسی مواد در برابر اعداد حرارتی و گواهینامه های آسیاب

بررسی ابعادی شعاع زین برای اطمینان از تناسب صحیح روی OD لوله

بازرسی بصری جوش، با PT یا MT در صورت نیاز در دسترس است

بررسی یکپارچگی باند روی پدهای PTFE (تست ضربه بزنید و تصویری)

بررسی ابعاد نهایی - ارتفاع، صافی صفحه پایه، فاصله سوراخ پیچ

بازرسی پوشش

هر کفش یا دسته‌ای از کفش‌ها با یک شماره منحصربه‌فرد برچسب‌گذاری می‌شوند که به فهرست پشتیبانی شما اشاره می‌کند. می‌توانید بسته را راه بروید و هر قطعه را بدون باز کردن نقشه با ایزومتریک مطابقت دهید.

گزینه‌های سفارشی‌سازی که ما اغلب از آن استفاده می‌کنیم

کفش های لوله استاندارد نقطه شروعی برای ما هستند. ما به طور مرتب آنها را برای مشاغل خاص تغییر می دهیم:

صفحات پایه توسعه یافته برای تیرهای با فلنج پهن

کفش های زاویه دار برای قفسه های لوله شیب دار

کفش های دوشاخه برای مقاوم سازی روی خطوط موجود بدون برش

زین های آلیاژی با دمای بالا (به عنوان مثال، P11، P22) برای لوله کشی کوره و اصلاح کننده

صفحات دو کشویی با پایه های جانبی برای کفش های کشویی هدایت شونده

طرح‌های کفش مقاوم در برابر آتش با روکش متورم یا درج‌های پشم معدنی

هرچه اطلاعات بیشتری در مورد نصب به ما بدهید، بهتر می توانیم کفش را بسازیم تا بعداً از تغییرات سایت جلوگیری کنیم.

چیزهایی که ما از میدان یاد گرفته ایم

در خطوط با دمای بالا، هنگام قرار دادن محل جوش کفش، همیشه اجازه انبساط لوله را بدهید. کفشی که در هنگام نصب سرد در موقعیت نامناسب جوش داده شده است، می‌تواند هنگام گرم شدن خط از فولاد نگهدارنده جدا شود.

پدهای PTFE باید در هنگام سندبلاست و رنگ آمیزی در محل محافظت شوند. ما معمولا آنها را می پوشانیم، اما یادآوری به خدمه سایت هرگز ضرری ندارد.

اگر کفش روی یک ساختار گالوانیزه قرار می گیرد، سطح تماس فولاد ضد زنگ یا PTFE برای جلوگیری از شکنندگی روی و خوردگی ناهموار ترجیح داده می شود.

برای لوله‌های بزرگ با دیواره‌های سنگین، یک کفشک با زین کامل، بار را بهتر از کفشک میله‌ای تخت توزیع می‌کند و خطر فشار بیش از حد دیواره لوله را کاهش می‌دهد. اگر برنامه و بار لوله را به اشتراک بگذارید، می‌توانیم یک محاسبه سریع انجام دهیم.

چرا تیانشون برای کفش های پایپ؟

کفش‌های پایپ، اسب‌های کار ناشناخته یک سیستم لوله‌کشی هستند و ما با آن‌ها با احترامی که شایسته آن هستند رفتار می‌کنیم. هر کفشی که ما ارسال می کنیم از موجودی ورق فولادی، لوله و بخش های ساختاری خودمان در داخل تولید می شود. یعنی ما کیفیت را از مواد اولیه تا رنگ نهایی کنترل می کنیم. همچنین به این معنی است که وقتی پروژه ای در آخرین لحظه 50 کفش اضافی اضافه می کند، می توانیم به سرعت واکنش نشان دهیم.

ما کفش‌های لوله‌ای را برای کارخانه‌های متانول، تأسیسات LNG شناور، شبکه‌های گرمایش منطقه‌ای، و خطوط تاسیسات پاک دارویی عرضه کرده‌ایم. بیش از 70 درصد از کسب و کار ما از سفارشات مکرر ناشی می شود، زیرا کفش های ما با لوله مناسب هستند، در صورت لزوم سر می شوند و در سال اول زنگ نمی زنند.

اگر پروژه شما به کفش های لوله، پایه های لوله از قبل عایق شده یا بسته کاملی از تکیه گاه ها و آویزهای فنری نیاز دارد، برنامه پشتیبانی یا نقشه های استاندارد خود را برای ما ارسال کنید. ما یک قیمت‌گذاری مستقیم کارخانه، قیمت رقابتی، و جدول زمانی تحویل ارائه می‌کنیم که می‌توانید درباره آن برنامه‌ریزی کنید. بازدید از کارخانه یانگژو ما در هر زمان خوشایند است - شما دقیقاً خواهید دید که چگونه هر کفش را قبل از اینکه ترک کند، برش می دهیم، جوش می دهیم و به پایان می رسانیم.
