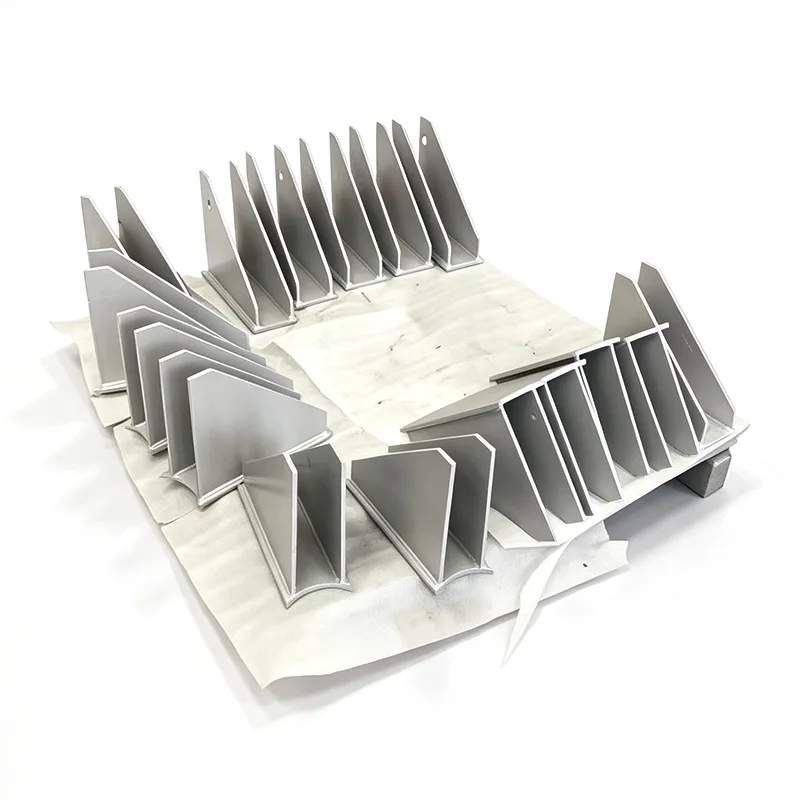

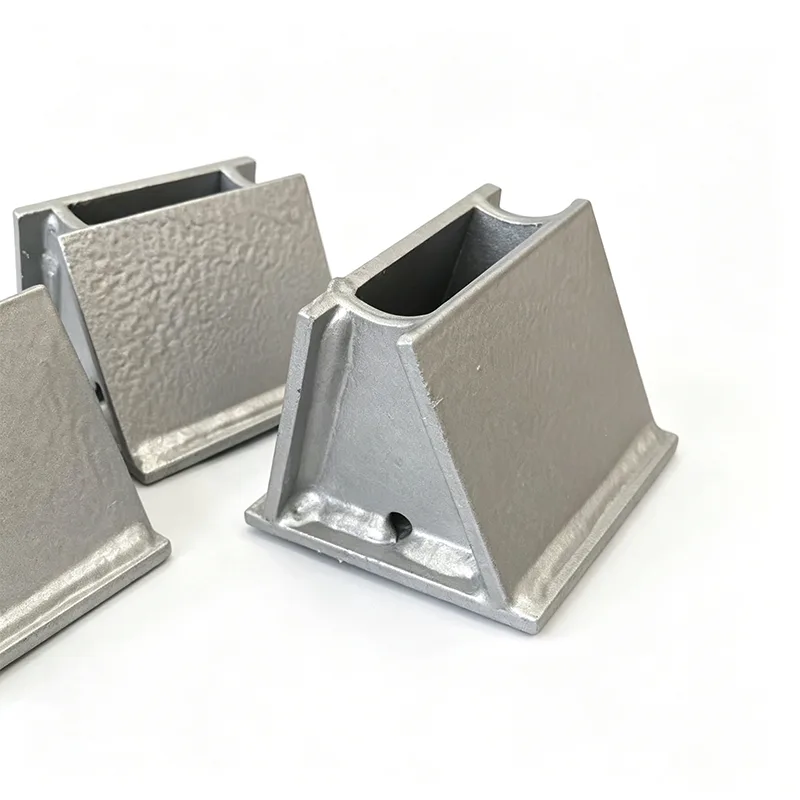

پشتیبانی از کفش های لوله قابل تنظیم ارتفاع

بر روی کاغذ، ارتفاع لوله یک عدد ثابت است. در سایت، به ندرت وجود دارد. ستون های فولادی ته نشین می شوند. پایه ها کمی تغییر می کنند. فنر از فشرده سازی بیشتر یا کمتر از مدل استرس پیش بینی شده پشتیبانی می کند. هنگامی که لوله در نازل مکش پمپ یا فلنج کمپرسور 10 میلی‌متر خیلی بلند یا 15 میلی‌متر خیلی پایین می‌آید، مجبور کردن اتصال در جای خود بارهای نازلی را تحمیل می‌کند که تجهیزات هرگز برای تحمل آن طراحی نشده‌اند. ساده ترین راه برای درست کردن آن ارتفاع - و درست نگه داشتن آن - یک کفشک لوله ای است که می توانید آن را تنظیم کنید.

ما از سال 2012 در کارخانه جیانگسو خود، ساپورت کفش‌های لوله قابل تنظیم ارتفاع را تولید می‌کنیم. طراحی به خودی خود پیچیده نیست، اما نگه داشتن آن در شرایط وزن مرده، حرکت حرارتی و ارتعاش بسیار پیچیده است. کفش‌های قابل تنظیم ما در حال حاضر این کار را در زیر هدرهای بخار در آسیای جنوب شرقی، خطوط آب سرد در خاورمیانه، و قفسه‌های لوله LNG در آمریکای شمالی انجام می‌دهند.

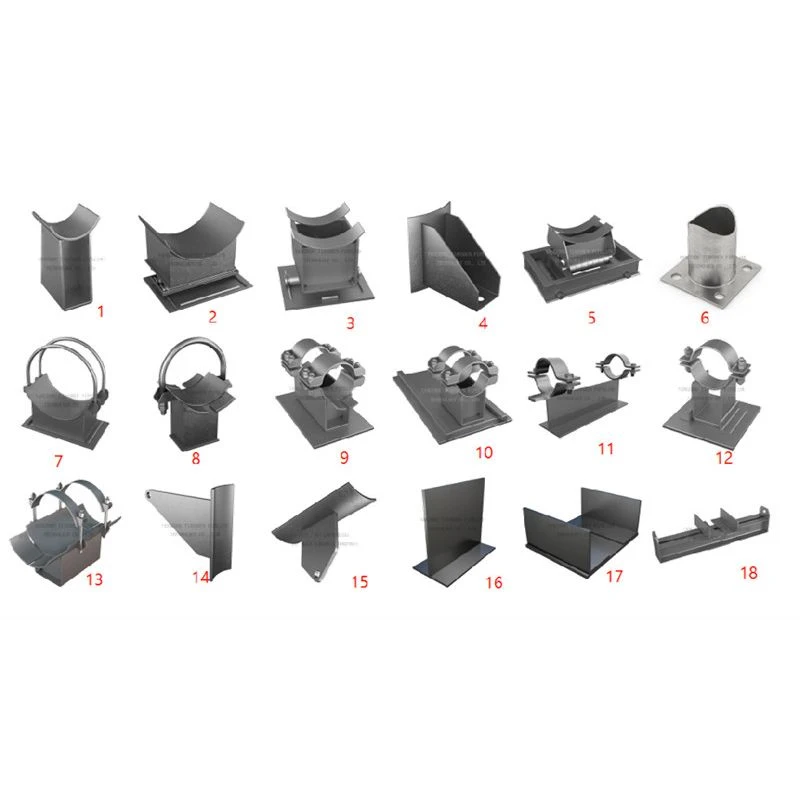

جدول پارامترها	مثال
نوع پشتیبانی	صلب، فنر، غلتک، کشویی
اندازه لوله (NPS/DN)	1/2 اینچ تا 60 اینچ (DN15 - DN1500)
استاندارد مواد	ASTM A36، SS304، SS316، A105
استاندارد طراحی	MSS SP-58، ASME B31.1
حداکثر بار طراحی	تا 1000 کیلو نیوتن
محدوده دما	-29 درجه سانتیگراد تا +650 درجه سانتیگراد
حفاظت از سطح	گالوانیزه گرم (HDG)، اپوکسی
سبک بستن	دو پیچ، سه پیچ، یو پیچ
نوع عایق	عایق گرم / عایق سرد (برودتی)

تنظیم چگونه کار می کند - و چرا در جای خود باقی می ماند

هسته مجموعه یک ساقه رزوه ای است که بین پایه لوله و صفحه پایه قرار دارد. چرخاندن مهره تنظیم، لوله را به تدریج بالا می برد یا پایین می آورد. پس از تنظیم ارتفاع، دو مکانیسم قفل مستقل وارد عمل می شوند:

یک مهره قفلی سنگین که به بدنه اصلی می‌چرخد و از خزش تحت بار عمودی جلوگیری می‌کند.

در اندازه‌های بزرگ‌تر، یک پیچ قفل ثانویه یا یقه شکافنده که به طور مکانیکی چرخش را مسدود می‌کند، حتی تحت ارتعاش پایدار کمپرسورهای رفت و برگشتی یا خطوط گاز با جریان بالا.

هر کفش قبل از ارسال تا 1.5 برابر ظرفیت نامی خود در کارخانه آزمایش می شود. اجزای رزوه‌شده از میله‌های گرد ماشین‌کاری می‌شوند - نه از میله‌های رزوه‌ای بریده‌شده - بنابراین رزوه‌های باربر کاملاً نمایان هستند و عاری از افزایش‌دهنده‌های تنش هستند که می‌توانند یک گل میخ استاندارد را تحت خمش ترک کنند.

موادی که با خدمات شما مطابقت دارند

کفش‌های قابل تنظیم استاندارد از فولاد کربنی ساخته شده‌اند که گالوانیزه گرم به عنوان محافظ در برابر خوردگی پیش‌فرض است. برای محیط های خورنده یا شستشو، ما نسخه های تمام ضد زنگ را در 304 لیتر یا 316 لیتر عرضه می کنیم. سطوح رزوه در هنگام مونتاژ با یک ترکیب ضد گال پوشیده می شوند تا از گیر کردن جلوگیری شود - این مهم است زیرا مهره تنظیمی که نمی تواند در محل چرخانده شود دیگر قابل تنظیم نیست.

هنگامی که ساپورت کفش های لوله قابل تنظیم ارتفاع گرم یا سرد است، ما یک بلوک عایق باربر (PIR یا شیشه سلولی) را بین پایه لوله و ساقه نگهدارنده یکپارچه می کنیم. اندازه عایق مطابق با ضخامت عایق لوله است و مسیر سد بخار پیوسته باقی می ماند - بدون لکه های سرد، بدون تراکم.

جایی که کفش های لوله قابل تنظیم تفاوت ایجاد می کنند

لوله کشی و تخلیه پمپ و کمپرسور، که در آن بار نازل باید در پوشش مجاز سازنده باقی بماند.

پایه های قفسه لوله در مناطقی که در معرض نشست زمین یا یخ زدگی هستند.

خطوطی که برای زهکشی یا جریان فرآیند نیاز به شیب دقیق دارند، مانند لوله کشی دیگ بخار یا خطوط گاز سوخت.

سیستم های فنری که در آن موقعیت سرد پس از انتقال بار از تکیه گاه های موقت نیاز به تنظیم دقیق دارد.

مقاوم‌سازی‌ها و اتصال‌ها، جایی که ارتفاع لوله‌های موجود کاملاً با مسیریابی جدید مطابقت ندارد.

اکثر پشتیبانی های قابل تنظیم موجود در بازار یا اقلام کاتالوگ با سفر محدود یا قطعات کاملاً سفارشی با زمان تحویل طولانی هستند. ما در این بین قرار داریم: می‌توانیم یک طرح استاندارد انتخاب کنیم و محدوده ارتفاع، ابعاد صفحه پایه یا ضخامت عایق را به مشخصات پروژه شما تغییر دهیم - معمولاً در همان زمان یک کفش ثابت. تیم مهندسی ما مستقیماً از لیست ایزومتریک و پشتیبانی شما کار می کند و قبل از نهایی کردن نقشه از شما در مورد بار آزمایش هیدروتست، دمای طراحی و حرکت مورد انتظار می پرسد. این سطح از بررسی چیزی است که یک کفش قابل تنظیم ساده را به یک تکیه گاه تبدیل می کند که لازم نیست در طول راه اندازی دوباره از آن بازدید کنید.

سوالات متداول

س: چه مقدار محدوده تنظیم می توانید ارائه دهید؟

A: طرح های استاندارد 25 ± میلی متر تا 100 ± میلی متر سفر را ارائه می دهند. محدوده های بزرگتر ممکن است - به ما بگویید به چه چیزی نیاز دارید.

س: آیا تنظیم تحت ارتعاش باقی می ماند؟

ج: بله. ما از یک مهره قفل به علاوه یک ویژگی ضد چرخش مکانیکی در همه اندازه ها استفاده می کنیم. این مجموعه برای پایدار ماندن تحت بار چرخه ای در کارخانه آزمایش شده است.

س: آیا هنگام بارگیری لوله می توان کفش را تنظیم کرد؟

A: تنظیمات جزئی پیرایش را معمولاً می توان در زیر وزن مرده انجام داد. برای اصلاحات بزرگتر، توصیه می کنیم ابتدا بار را کاهش دهید تا از رزوه ها محافظت کنید.

س: آیا نسخه ای برای لوله های سرد یا گرم عایق بندی شده ارائه می دهید؟

ج: بله. ما یک بلوک عایق باربر به اندازه ضخامت عایق شما را با یک مسیر مانع بخار آب بندی شده ادغام می کنیم.

قبل از اینکه هر محصولی از مرکز ما خارج شود، یک برنامه آزمایشی کامل در خانه را تکمیل می کند

یک برنامه تست داخلی کامل توسط هر محصول قبل از حمل و نقل تکمیل می شود. بازرسی ابعادی و بصری، PMI (شناسایی مواد مثبت)، تست سختی، آزمایش غیر مخرب MT/PT در صورت لزوم، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش، همگی بخشی از این برنامه هستند. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) ارائه می‌شوند.

لطفاً توجه داشته باشید: تست داخلی برابر با آزمایش شخص ثالث معتبر ILAC نیست

در صورت نیاز به آزمایش شاهد شخص ثالث یا آزمایش آزمایشگاهی، به عنوان یک سرویس اختیاری جداگانه ارائه می شود.

خدمات بازرسی اختیاری شخص ثالث نقل قول جداگانه

1. تست مواد

خدمات موجود در این دسته شامل تجزیه و تحلیل ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی است.

2. جوش NDT

روش های ارائه شده عبارتند از: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

منحنی های بار-جابجایی بخشی از این آزمایش است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

چرا ما متمایز هستیم

سیستم پشتیبانی لوله بین المللی LISEGA به عنوان معیار ما

دقت بار، استانداردهای آزمایش و سیستم های مستندسازی ما با سیستم پشتیبانی لوله بین المللی LISEGA اندازه گیری می شود.

فراتر از مدل استاندارد عرضه کننده داخلی

در حالی که یک تولید کننده استاندارد داخلی فقط محصول را تامین می کند، ما یک منحنی بار-تغییر مکان را با هر واحد فنری در نظر می گیریم. علاوه بر این، ما به آزمایش SGS شخص ثالث و بازرسی‌های شاهد کمک می‌کنیم و از بررسی اسناد مهندسی PE/CPE برای پروژه‌های خارج از کشور پشتیبانی می‌کنیم.
