پایه های لوله عایق کفش سرد

هنگامی که یک لوله رسانه ها را در دماهای زیر صفر حمل می کند، هر تماس فلز به فلز با ساختار نگهدارنده به یک اتصال کوتاه حرارتی تبدیل می شود. سرما از فولاد عبور می کند، تیر تکیه گاه را سرد می کند و رطوبت را از هوا خارج می کند. نتیجه یخ روی سازه، چکیدن آب و خوردگی است که می تواند مدت ها قبل از اینکه لوله نشانه ای از مشکل را نشان دهد، تکیه گاه را تضعیف کند. یک کفش سرد آن زنجیره حوادث را در منبع متوقف می کند.

در Yangzhou Tianshun، ما از سال 2012 برای پایانه‌های اتیلن، کارخانه‌های تبرید آمونیاک، شبکه‌های آب سرد و مناطق مهار ثانویه مخزن LNG تولید می‌کنیم. اصل کار تغییر نکرده است: یک بلوک مقاوم در برابر حرارت و در عین حال از نظر ساختاری سفت و سخت بین لوله سرد و فولاد گرم قرار دهید. چالش مهندسی - و تفاوت بین یک کفش سرد که برای پنج سال کار می کند و کفشی که برای سه دهه کار می کند - در نحوه نگهداری، مهر و موم شدن آن بلوک و تطبیق آن با شرایط خاص سرویس سرد است.

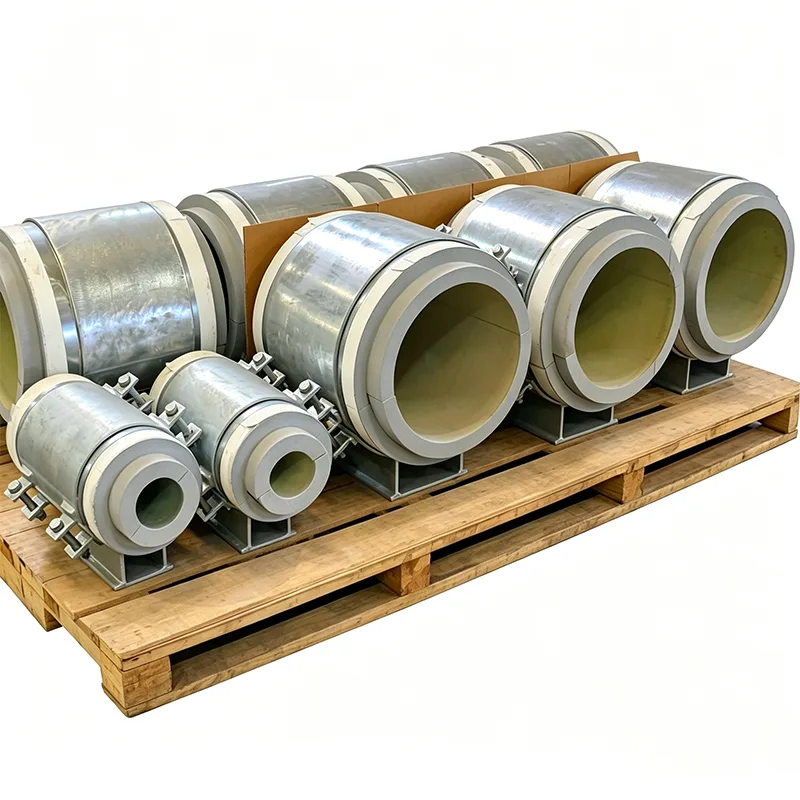

چگونه یک کفش سرد مسیر حرارتی را قطع می کند

یک لوله سرد در داخل یک گهواره فلزی شکل قرار دارد، اما مستقیماً به فولاد گهواره برخورد نمی کند. در عوض، یک بلوک عایق با چگالی بالا وزن لوله را تحمل می کند. این بلوک نه تنها به دلیل رسانایی حرارتی، بلکه برای مقاومت فشاری آن در کمترین دمای کاری انتخاب شده است. برای اکثر کاربردها تا 196- درجه سانتیگراد، از شیشه سلولی یا PIR با چگالی بالا استفاده می کنیم. این بلوک به گونه‌ای ماشین‌کاری می‌شود که قطر بیرونی لوله را در یک وجه و صفحه پایه کفش در طرف دیگر قرار دهد و از تماس کامل با سطح و عدم بارگذاری نقطه‌ای اطمینان حاصل کند.

دیواره های جانبی پایه های لوله عایق کفش سرد بلوک عایق را در چهار طرف محصور می کند. این دو کار را انجام می دهد: از جابجایی بلوک تحت حرکت جانبی لوله جلوگیری می کند و از عایق در برابر آسیب مکانیکی محافظت می کند. صفحه پایه فولادی زیر بلوک تنها مسیر بارگذاری سازه است و از آنجا که بلوک یک لایه جامد پیوسته است، مسیر هدایت مستقیم فلز به لوله وجود ندارد - پل سرد شکسته شده است.

حفظ رطوبت برای مدت طولانی

در یک لوله سرد، هر شکافی در سد بخار تبدیل به یک نقطه تراکم می شود. آب جمع می شود، یخ می زند و منبسط می شود و در نهایت عایق را از داخل تخریب می کند. طراحی کفش سرد ما به سه طریق به این موضوع می پردازد:

بلوک عایق به خودی خود سلول بسته است و حتی اگر ژاکت بیرونی آسیب دیده باشد، نفوذپذیری بخار آب بسیار کم را ارائه می دهد.

ما یک پروفیل ژاکت فلزی پیوسته در اطراف بدنه کفش ارائه می دهیم. سد بخار اعمال شده در محل روی عایق لوله را می توان مستقیماً با چسب یا نوار به این ژاکت مهر و موم کرد و یک پاکت نشکن ایجاد کرد.

برای نصب در فضای باز یا مناطق شستشو، ما یک مهره از درزگیر انعطاف پذیر را بین دیواره جانبی کفش و ژاکت عایق لوله در سطح مشترک اعمال می کنیم و یک مانع رطوبت ثانویه اضافه می کنیم.

موادی که در دماهای پایین سخت می مانند

قطعات فولادی ساختاری یک کفش سرد نباید در هنگام سرد شدن شکننده شوند. فولاد کربنی ساختاری استاندارد، چقرمگی بریدگی را بسیار بالاتر از انجماد از دست می دهد. برای بدنه و پایه های کفش سرد از موارد زیر استفاده می کنیم:

فولاد کربنی با دمای پایین (ASTM A350 LF2 یا معادل آن) برای خدمات تا -46 درجه سانتیگراد.

فولاد ضد زنگ آستنیتی (304L، 316L) برای کاربردهای برودتی تا 196- درجه سانتیگراد، که در آن فولاد کربنی شکننده است.

تمام فولادهای باربر دارای مقادیر تست ضربه چارپی در حداقل دمای طراحی در گواهی EN 10204 نوع 3.1 هستند. پیچ و مهره A320 L7 یا ضد زنگ است که برای مطابقت با مواد بدنه انتخاب شده است.

سازگاری با انقباض سرد

یک لوله سرد منقبض می شود. یک خط فولادی ضد زنگ 20 متری که از محیط تا 162- درجه سانتیگراد خنک می شود بیش از 30 میلی متر کوچک می شود. اگر کفش سرد به طور صلب به سازه ثابت شود، این حرکت به عنوان تنش محوری به دیواره لوله منتقل می شود. ما این کار را با ادغام یک صفحه کشویی کم اصطکاک در پایه کفش سرد انجام می دهیم. یک ورق فولادی ضد زنگ صیقلی به قسمت زیرین بلوک عایق یا به بالای صفحه پایه چسبانده می شود و یک پد PTFE یا آغشته به گرافیت به سطح مقابل متصل می شود. سپس کفش می تواند با لوله در حالی که ترمال بریک را حفظ می کند، بلغزد. سطح سرسره به گونه‌ای اندازه‌گیری شده است که طیف کامل سفر سرد به محیط با حاشیه ایمنی را در خود جای دهد.

چه چیزی با سفارش کفش سرد شما همراه است

هر ساپورت لوله عایق کفش سردی که ما ارسال می کنیم توسط یک بسته مستند پشتیبانی می شود که الزامات بازرسی EPC را برآورده می کند:

EN 10204 نوع 3.1 برای تمام قطعات فولادی، با گزارش تست ضربه در دمای پایین.

برگه اطلاعات بلوک عایق که هدایت حرارتی و مقاومت فشاری را در دمای سرد طراحی نشان می دهد.

گزارش های ابعادی که ضخامت بلوک، آفست کفش (در صورت وجود) و ابعاد صفحه پایه را تأیید می کند.

ضریب صفحه اسلاید گواهی های آزمایش اصطکاک، در صورت لزوم.

برنامه های کاربردی

پشتیبانی از لوله های LNG و NGL در پایانه ها و کارخانه های مایع سازی

خطوط ذخیره و انتقال اتیلن، پروپیلن و آمونیاک مایع

قفسه های لوله آب سرد و آب نمک در مراکز خنک کننده و داده های منطقه

خطوط تبرید در تاسیسات فرآوری مواد غذایی و سردخانه

گالری لوله های برودتی در واحدهای جداسازی هوا

چرا تیانشون برای کفش سرد؟

کفش سرد یک جزء کوچک با ضربه ای بزرگ است. اگر از کار بیفتد، کل سیستم عایق در معرض خطر قرار می گیرد و یخ حاصل می تواند قفسه های لوله را اضافه بار کند. مهندسان ما یک بلوک استاندارد را انتخاب نمی‌کنند و امیدوارند که مناسب باشد - آنها اندازه لوله، مشخصات عایق، دمای طراحی و بارهای ساختاری شما را بررسی می‌کنند و سپس کفشی را پیکربندی می‌کنند که پوشش عایق را بدون هیچ گونه خطری حفظ کند. بیش از 70 درصد از مشتریان ما سفارش‌های تکراری را انجام می‌دهند، زیرا می‌دانند که کفش‌های سردی که دریافت می‌کنند دقیقاً مطابق با محاسبه‌شده از اولین خنک‌سازی تا آخرین کار عمل می‌کنند.

سوالات متداول

س: کمترین دمایی که کفش سرد شما می تواند تحمل کند چقدر است؟

A: برای LNG و نیتروژن مایع تا 196- درجه سانتیگراد. برای هلیوم مایع، ما از مواد تخصصی استفاده می کنیم - با تیم ما تماس بگیرید.

س: آیا می توانید مشخصات عایق موجود و جزئیات سد بخار را مطابقت دهید؟

ج: بله. ما بلوک عایق را مطابق با OD لوله و ضخامت عایق شما ماشین می کنیم و می توانیم رابط آب بندی ژاکت را برای نوع روکش شما پیکربندی کنیم.

س: آیا باید یک صفحه کشویی جداگانه نصب کنم یا داخل کفش تعبیه شده است؟

A: ما می توانیم صفحه اسلاید را در طول ساخت ادغام کنیم. شما یک مجموعه واحد دریافت می کنید که هم ترمال بریک و هم حرکت محوری را کنترل می کند.

س: چگونه از تشکیل یخ روی قسمت های فلزی کفش جلوگیری می کنید؟

A: سطوح فولادی سرد از هوای محیط توسط عایق و روکشی که در محل اعمال می شود و به طور مداوم روی بدنه کفش قرار می گیرد جدا می شود. ما پروفیل های آب بندی را ارائه می دهیم. خدمه سایت لبه ها را مهر و موم می کنند.
