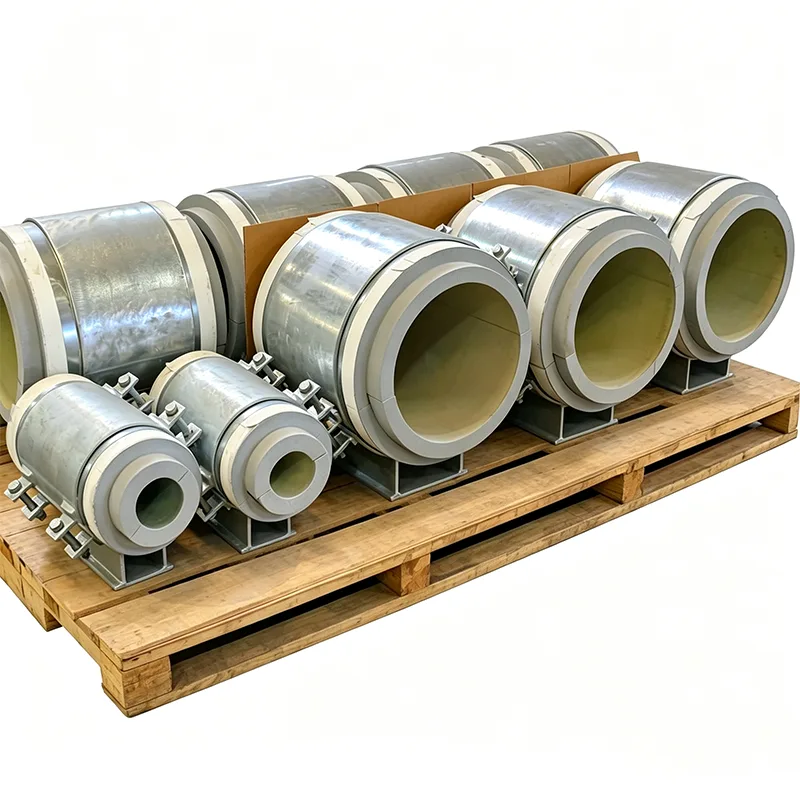

به عنوان یک سازنده با تجربه پشتیبانی خط لوله،تیانشونفراهم می کندساپورت اسلاید لوله پیش عایق شدهراه‌حل‌هایی که برای تطبیق حرکت حرارتی و حفظ تداوم عایق طراحی شده‌اند. این مجموعه های یکپارچه به پروژه های صنعتی کمک می کند تا پل های حرارتی را کاهش دهند، نصب را ساده کنند و قابلیت اطمینان سیستم های لوله کشی عایق را بهبود بخشند.
یک تکیه گاه لغزنده لوله از قبل عایق شده، عایق باربر را با رابط لغزشی کم اصطکاک ترکیب می کند، که به خطوط لوله اجازه می دهد بدون آسیب رساندن به حفاظت حرارتی، منبسط و منقبض شوند. برخلاف تکیه گاه های معمولی که نیاز به برش و بازسازی عایق در محل دارند، طراحی یکپارچه به حفظ یک پوشش عایق پیوسته و یک مانع بخار قابل اطمینان تر کمک می کند. این مقاله توضیح می‌دهد که این تکیه‌گاه‌ها چگونه کار می‌کنند، چه موادی با دماهای عملیاتی متفاوت مطابقت دارند، چگونه پیکربندی مناسب را انتخاب کنیم، و مهندسان در هنگام تعیین تکیه‌گاه برای بخار، آب سرد یا سرویس برودتی چه چیزی را باید در نظر بگیرند.
1. ساپورت اسلاید لوله پیش عایق چیست؟
2. سیستم کشویی و عایق چگونه کار می کند؟
4. کدام مواد برای دماهای مختلف مناسب هستند؟
5. چگونه ساپورت اسلاید لوله مناسب را انتخاب می کنید؟
6. ساپورت های اسلاید لوله از پیش عایق شده در کجا استفاده می شود؟
7. خریداران قبل از سفارش چه چیزی را باید بررسی کنند؟
9. تیانشون چگونه می تواند از پروژه شما پشتیبانی کند؟
تکیه گاه لغزنده لوله از پیش عایق شده یک جزء مهندسی شده است که از یک خط لوله عایق پشتیبانی می کند و در عین حال امکان حرکت کنترل شده را در امتداد محور آن فراهم می کند. این یک تکیه گاه ساختاری، یک بلوک عایق باربر، و یک رابط کشویی را در یک مجموعه هماهنگ ادغام می کند.
خطوط لوله صنعتی با افزایش و کاهش دمای عملیاتی تغییرات ابعادی را تجربه می کنند. خطوط بخار در حین راه اندازی گسترش می یابند، لوله های آب سرد شرایط حرارتی متفاوتی را نسبت به محیط اطراف خود تجربه می کنند و خطوط لوله برودتی به طور قابل توجهی در حین کار منقبض می شوند. اگر سیستم پشتیبانی از حرکت مورد نیاز جلوگیری کند، ممکن است نیروهای بیش از حد در اتصالات لوله، نازل تجهیزات، لنگرها و سایر نقاط ساختاری ایجاد شود.
تکیه گاه های معمولی می تواند مشکل دیگری ایجاد کند: عایق اغلب در محل پشتیبانی قطع می شود. کارگران محل ممکن است نیاز به برش عایق اطراف کفش فلزی داشته باشند و پس از آن پوشش محافظ را بازسازی کنند. تراز ضعیف، عایق فشرده یا آب بندی ناقص می تواند عملکرد حرارتی را کاهش دهد.
یک تکیه گاه کشویی پیش عایق شده این چالش ها را با ترکیب عایق حرارتی و حرکت کنترل شده در یک واحد مونتاژ شده در کارخانه برطرف می کند. طراحی باید با بار، دما، مشخصات عایق و جابجایی مورد انتظار خط لوله مطابقت داشته باشد.
این مجموعه به گونه ای طراحی شده است که بار لوله را به ساختار پشتیبان منتقل کند در حالی که مکانیسم لغزشی را از عملکرد عایق اولیه جدا نگه می دارد. هر جزء دارای هدف مهندسی خاصی است.
یک بلوک عایق صلب از بار لوله پشتیبانی می کند در حالی که انتقال حرارت بین لوله و سازه فولادی را محدود می کند. جنس، ضخامت، مقاومت فشاری و هندسه آن باید برای دمای طراحی و شرایط بارگذاری مناسب باشد. بلوک باید در برابر عملیات، نصب و بارهای آزمایشی قابل اجرا بررسی شود.
یک پیکربندی معمولی از یک سطح کشویی فولاد ضد زنگ جلا داده شده با یک پد کشویی PTFE یا آغشته به گرافیت استفاده می کند. چیدمان دقیق به طراحی بستگی دارد. رابط امکان حرکت محوری را فراهم می کند و در عین حال به کنترل اصطکاک و نیروهای حاصل از انتقال به ساختار پشتیبانی کمک می کند.
مسیر لغزشی مورد نیاز باید از تحلیل تنش لوله کشی تعیین شود. طراحان باید جابجایی پیش‌بینی‌شده، جهت حرکت، ضریب اصطکاک، واکنش‌های ساپورت، و هزینه مناسب برای شرایط پروژه را در نظر بگیرند.
برای خدمات سرد و برودتی، کنترل رطوبت از اهمیت ویژه ای برخوردار است. یک فلنج آب بندی یکپارچه می تواند یک نقطه اتصال تعریف شده برای ژاکت عایق مجاور و مانع بخار ایجاد کند. آب بندی صحیح میدان به محدود کردن رطوبت کمک می کند، که در غیر این صورت می تواند عملکرد عایق را کاهش داده و خطرات خوردگی را افزایش دهد.
رابط کشویی همچنین نیاز به محافظت مناسب در برابر نخاله های ساختمانی، آب و سایر آلاینده ها دارد. جزئیات محفظه نهایی و آب بندی باید در برابر نقشه های تایید شده سازنده تایید شود.
ادغام عملکردهای عایق و کشویی می تواند ثبات نصب را بهبود بخشد و مشکلات رایج در مکان های پشتیبانی لوله را کاهش دهد.
این مزایا به مهندسی و نصب صحیح بستگی دارد. یک تکیه گاه کشویی نمی تواند مدل تنش نادرست لوله، استحکام عایق ناکافی، سفر ناکافی، یا یک سد بخار ضعیف مهر و موم شده را جبران کند.
انتخاب مواد یکی از مهمترین مراحل در تعیین تکیه گاه اسلاید لوله از پیش عایق شده است. عایق باید دمای سرویس و بار فشاری را تحمل کند و در عین حال عملکرد حرارتی قابل قبولی را حفظ کند. مواد کشویی همچنین باید با بار، حرکت، محیط و شرایط نگهداری مورد انتظار سازگار باشند.
| برنامه | مواد عایق بالقوه | در نظر گرفتن انتخاب کلید |
|---|---|---|
| آب سرد و آب نمک | PIR با چگالی بالا | هدایت حرارتی، مقاومت در برابر رطوبت و مقاومت فشاری |
| لوله کشی فرآیند در دمای پایین | PIR یا شیشه سلولی | دمای طراحی، کنترل بخار و ظرفیت تحمل بار |
| خطوط لوله برودتی | شیشه سلولی | مناسب برای دمای بسیار پایین و محافظت در برابر رطوبت |
| بخار و خطوط فرآیند داغ | سیلیکات کلسیم | درجه حرارت، مقاومت مکانیکی و عملکرد حرارتی |
| کاربردهای تخصصی در دمای بالا | عایق مبتنی بر پرلیت یا میکرو متخلخل | محدودیت های دمایی خاص پروژه و رفتار فشاری |
همانطور که در صفحه محصول پشتیبانی از لوله از پیش عایق شده تیانشون توضیح داده شد، گزینه های مواد می توانند شرایط خدمات را از حدود -196 درجه سانتیگراد تا +650 درجه سانتیگراد، بسته به عایق انتخابی و طراحی خاص پوشش دهند. این نقاط پایانی نباید به عنوان یک رتبه بندی جهانی برای هر پیکربندی تفسیر شوند.
مهندسان باید قبل از تایید مشخصات نهایی، دمای عملیاتی مجاز، مقاومت فشاری در دمای طراحی، ضخامت عایق، محدودیت مواد لغزنده و سازگاری همه اجزا را تایید کنند.
انتخاب تکیه گاه فقط بر اساس قطر اسمی لوله می تواند منجر به تجدید نظر در طراحی پرهزینه شود. یک مشخصات قابل اعتماد الزامات مکانیکی، حرارتی و نصب را با هم در نظر می گیرد.
دمای عملیاتی معمولی، حداقل و حداکثر دمای طراحی، شرایط فشار، و سناریوهای مربوط به راه اندازی یا خاموش شدن را شناسایی کنید. این عوامل بر انتخاب عایق و حرکت مورد انتظار خط لوله تأثیر می گذارد.
وزن لوله عامل، وزن سیال، وزن عایق و روکش، بارهای دینامیکی قابل اعمال و بارهای هیدروتست مربوطه را ارائه دهید. بلوک عایق باید به جای وزن عملیاتی معمولی، در برابر بار حاکم بررسی شود.
از تجزیه و تحلیل تنش لوله کشی تایید شده برای ایجاد حرکت مورد انتظار در محل پشتیبانی استفاده کنید. جهت حرکت، جابجایی طراحی، ابعاد رابط کشویی و فاصله مورد نیاز را تأیید کنید.
قطر بیرونی لوله، مواد عایق، ضخامت عایق و الزامات سد بخار را مشخص کنید. هندسه تکیه گاه باید با سیستم عایق مجاور همراستا باشد و از ایجاد شکاف یا انتقال آسیب پذیر آب بندی جلوگیری کند.
تعیین کنید که آیا پشتیبانی نیاز به پیکربندی استاندارد لغزشی، صفحات راهنمای جانبی، یا سایر محدودیت‌های خاص پروژه دارد. تکیه گاه های هدایت شونده می توانند حرکت محوری را در حالی که جابجایی جانبی را محدود می کنند اجازه دهند، اما مکان های مهار باید با طراحی کلی تنش لوله کشی هماهنگ شوند.
برای یک نمای کلی تر از تنظیمات پشتیبانی، محدوده پشتیبانی لوله های صنعتی تیانشون را بررسی کنید و پشتیبانی انتخابی را با برنامه پشتیبانی کامل پروژه هماهنگ کنید.
این تکیه گاه ها به ویژه در مواردی مفید هستند که یک خط لوله هم به حفاظت حرارتی و هم به حرکت کنترل شده نیاز دارد. کاربردهای رایج عبارتند از:
یک خط لوله آب سرد نصب شده در یک ساختمان صنعتی مرطوب را در نظر بگیرید. اگر یک تکیه گاه فولادی معمولی عایق را قطع کند، میعان ممکن است در اطراف تکیه گاه ایجاد شود که به طور بالقوه به خوردگی و زوال عایق کمک می کند. یک تکیه گاه کشویی از پیش عایق بندی شده به درستی می تواند این پل حرارتی را کاهش دهد و در عین حال به لوله اجازه دهد همانطور که طراحی شده حرکت کند.
نتیجه واقعی به مشخصات عایق، بارهای پشتیبانی، شرایط محیطی، کیفیت نصب و تداوم سیستم کامل مانع بخار بستگی دارد.
برای تیم های تدارکات پروژه، یک پرس و جو فنی کامل به سازندگان کمک می کند تا قیمت دقیق تری تهیه کنند و خطر شکاف مشخصات را کاهش می دهد.
قبل از درخواست پیشنهاد، اطلاعات زیر را آماده کنید:
از سازنده بخواهید تا مفروضات طراحی، بارهای مجاز، خواص عایق، حرکت لغزشی و جزئیات رابط را تأیید کند. در صورت لزوم، بازرسی شخص ثالث یا آزمایش شاهد را به عنوان یک سرویس پروژه تعریف شده جداگانه ترتیب دهید.
بازرسی و مستندات کارخانه می‌تواند قابلیت ردیابی را بهبود بخشد، اما خریداران باید بین بررسی‌های کیفیت داخلی و آزمایش‌های انجام شده توسط شخص ثالث معتبر مستقل تمایز قائل شوند. محدوده بازرسی باید قبل از شروع تولید مورد توافق قرار گیرد.
یک کفش لوله استاندارد در درجه اول از خط لوله پشتیبانی می کند و ممکن است نیاز به عایق بندی برای برش و بازسازی اطراف آن داشته باشد. یک تکیه گاه لغزنده لوله از پیش عایق بندی شده، یک بلوک عایق باربر و یک رابط کشویی را ادغام می کند، که به حفظ ایزوله حرارتی و در عین حال جابجایی مشخص شده کمک می کند.
محدوده عملیاتی به مواد عایق و طراحی کامل مونتاژ بستگی دارد. تیانشون گزینه هایی را از حدود -196 درجه سانتیگراد برای پیکربندی های برودتی مناسب تا +650 درجه سانتیگراد برای عایق کاری مناسب در دمای بالا فهرست می کند. محدوده مجاز واقعی باید برای مواد انتخاب شده، بارها و شرایط عملیاتی تایید شود.
سفر مورد نیاز از طریق تجزیه و تحلیل تنش لوله‌کشی، با در نظر گرفتن انبساط یا انقباض حرارتی، محل پشتیبانی، جهت حرکت، و سناریوهای عملیاتی مربوطه ایجاد می‌شود. سطح لغزنده باید بدون رسیدن به محدودیت های مکانیکی خود، حرکت کافی را فراهم کند.
بله. صفحات راهنما را می توان در پیکربندی های مناسب گنجاند تا امکان حرکت محوری را فراهم کند و در عین حال جابجایی جانبی را مهار کند. ترتیب راهنما و فاصله ها باید با تحلیل تنش لوله کشی و طراحی پشتیبانی پروژه هماهنگ شود.
بسته به محدوده عرضه مورد توافق، اسناد ممکن است شامل گواهی مواد فولادی، برگه اطلاعات مواد عایق، اطلاعات تست اصطکاک لغزشی، گزارش های بازرسی ابعادی و سوابق بازرسی کارخانه مربوطه باشد. استانداردهای مورد نیاز، قابلیت ردیابی و هرگونه الزامات تست شخص ثالث را در مشخصات خرید تأیید کنید.
یک تکیه گاه لغزنده لوله از قبل عایق شده باید بارگذاری ساختاری، عایق حرارتی، عملکرد لغزشی و محافظت در برابر رطوبت را متعادل کند. در نظر گرفتن این الزامات به عنوان یک طراحی هماهنگ به کاهش عدم قطعیت نصب کمک می کند و از قابلیت اطمینان طولانی مدت خط لوله پشتیبانی می کند.
تیانشون از سال 2012 محصولات پشتیبانی خط لوله را در تاسیسات یانگژو خود تولید کرده است و راه حل هایی را برای کاربردهای لوله کشی صنعتی، از جمله بخار، آب سرد، و خدمات برودتی ارائه می دهد. با بررسی ابعاد لوله، الزامات عایق، بارهای طراحی و داده های حرکت، تیم مهندسی می تواند به شناسایی پیکربندی پشتیبانی مناسب و شفاف سازی مستندات مورد نیاز برای پروژه شما کمک کند.
اگر شما منبع سفارشی هستیدساپورت اسلاید لوله پیش عایق شدهبرای نصب جدید یا ارتقاء خط لوله موجود، برنامه پشتیبانی لوله، مشخصات عایق، و داده های تحلیل تنش را قبل از درخواست قیمت آماده کنید. برای بررسی رویکرد طراحی موجود، از صفحه محصول تیانشون دیدن کنیدبا ما تماس بگیریدبرای بحث در مورد الزامات فنی، گزینه های مواد، محدوده بازرسی و نیازهای تحویل پروژه خود.
