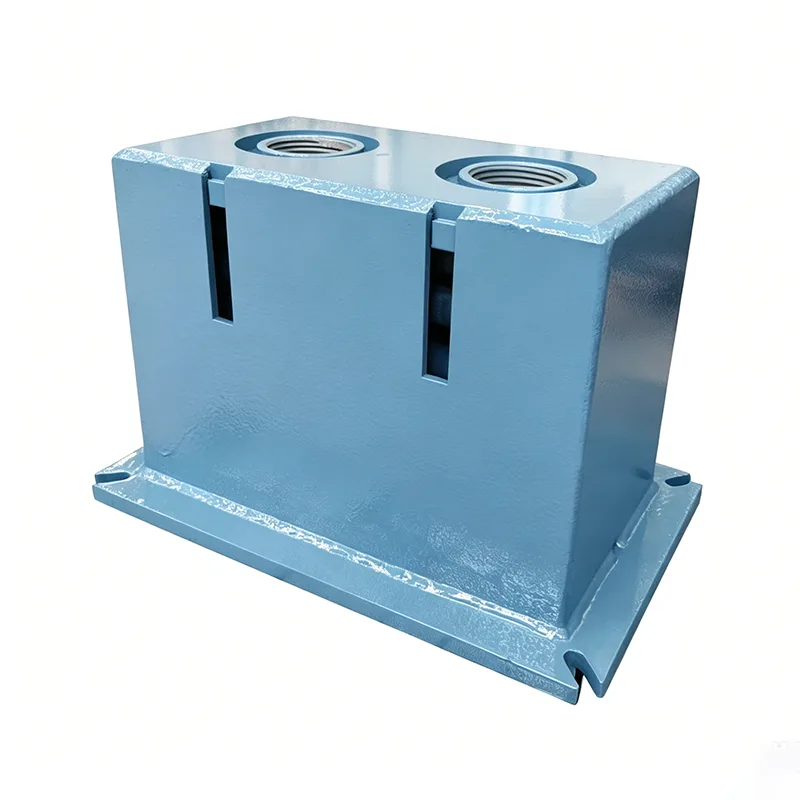

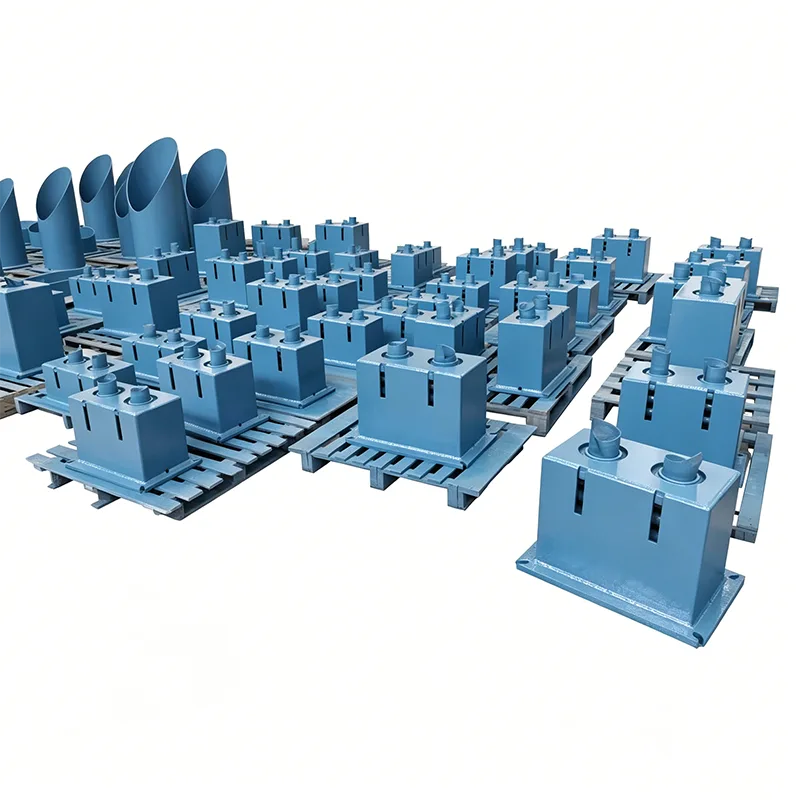

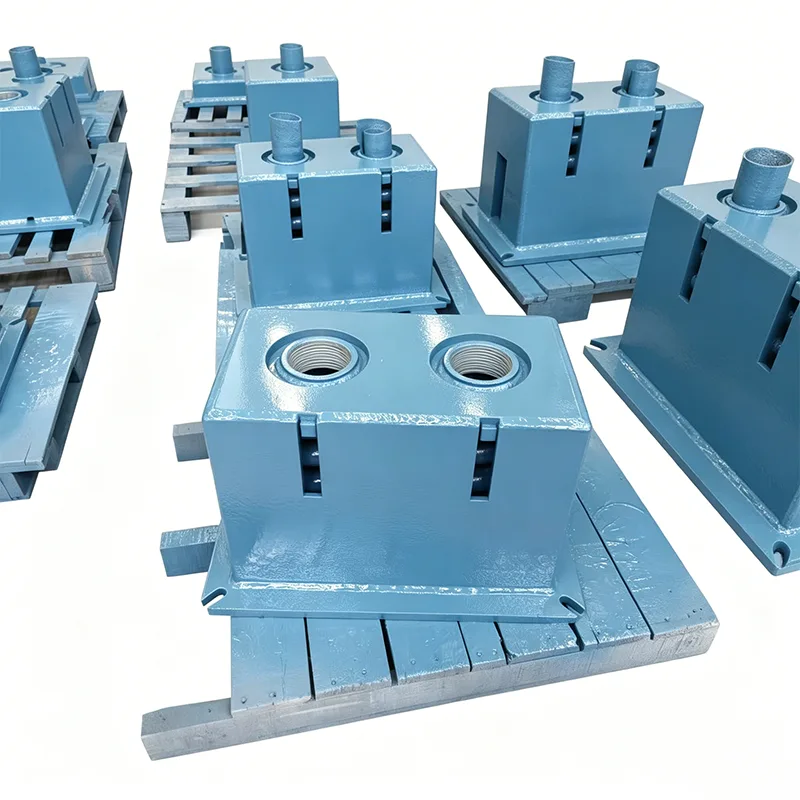

پشتیبان فنر بیگ تن

شرکت فناوری خط لوله Yangzhou Tianshun که در سال 2012 تأسیس شد، دارای تخصص گسترده تحقیق و توسعه و تولید در راه حل های پشتیبانی خطوط لوله سنگین است. تکیه گاه های فنری Big Ton ما یک خط محصول سفارشی است که برای شرایط بار بسیار بالا توسعه یافته است و محدودیت بار آویزهای فنری معمولی را می شکند. به طور انحصاری برای سناریوهای شدید با نقاط بالابر منفرد بیش از 100 تن طراحی شده اند، آنها با موفقیت در چندین پروژه انرژی کلیدی در سطح ملی مستقر شده اند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

شرایط کاری سنگین چیست؟ نقاط درد صنعت

در پروژه های انرژی و پتروشیمی در مقیاس بزرگ، خطوط لوله با بارهای شدید عبارتند از:

خطوط لوله با دیواره ضخیم با قطر بسیار بزرگ: DN1200+، ضخامت دیوار ≥50 میلی متر، وزن در هر متر بیش از 5 تن

خطوط لوله اتصال تجهیزات بزرگ: ورودی/خروجی راکتورها، کوره‌های گرمایش، توربین‌های بخار، بار یک نقطه بالابر بیش از 100 تن

شبکه لوله کشی با دهانه بلند: دهانه ≥30 متر، با بارهای متمرکز عظیم

خطوط لوله آلیاژی ویژه: خطوط لوله فولادی دوبلکس، خطوط لوله آلیاژی مبتنی بر نیکل، به مراتب سنگین تر از فولاد کربنی به دلیل چگالی مواد بالا

محدودیت های محصولات معمولی:

حداکثر بار آویزهای فنری استاندارد معمولاً از 40 تن تجاوز نمی کند

سازه های معمولی تغییر شکل داده و پایداری بالای 80 تن را از دست می دهند

اتصال موازی چند گروهی از همگام سازی اطمینان حاصل نمی کند و باعث بارگذاری غیرعادی می شود

تعداد بسیار کمی از تولیدکنندگان داخلی می توانند به طور قابل اعتماد پایه های 100 تنی را تولید کنند

پشتیبان های فنری Big Ton برای حل این چالش در سطح صنعت ساخته شده اند.

مشخصات فنی محصول

پیشرفت های فنی اصلی

فناوری موازی همزمان چند فنر

آرایش متقارن مرکزی برای توزیع یکنواخت نیرو در بین 4 تا 8 گروه فنری

آزمایش/تطابق فنر فردی، انحراف سختی ≤2٪

مکانیسم متعادل کننده بار ثبت شده، 100٪ فشرده سازی همزمان را تضمین می کند

بارگذاری خارج از مرکز را در سیستم های موازی چند فنر حذف می کند

سیستم سازه ای با مقاومت فوق العاده بالا

فولاد با مقاومت بالا Q460C، 80٪ استحکام تسلیم بالاتر نسبت به مواد استاندارد

ساختار جعبه ای یکپارچه، 3 برابر سفتی خمشی/پیچشی بیشتر از طرح های معمولی

بهینه سازی المان محدود نقاط تمرکز تنش را حذف می کند

تغییر شکل ساختاری ≤0.5mm تحت بار کامل

فناوری اتصالات سنگین با قطر زیاد

شفت های پین فولادی آلیاژی 42CrMo (کوئنچ و تمپر شده)

حداکثر قطر پین 150 میلی متر، ظرفیت بار تک شفت بیش از 300 تن

بوشینگ های آلیاژ مس خود روان شونده، ضریب اصطکاک ≤0.08

تاثیر اصطکاک را به حداقل می رساند، به طور قابل توجهی ثبات بار را بهبود می بخشد

فرآیند تولید با دقت بالا

شعله CNC + برش کامپوزیت پلاسما برای صفحات باربر

سوراخ CNC برای سوراخ های کلید، دقت موقعیت ± 0.05 میلی متر

درمان تنش زدایی پس از جوش، استرس باقیمانده را از بین می برد

ماشینکاری تک گیره در مراکز بزرگ دروازه ای CNC

حفاظت ایمنی چند لایه

حفاظت دوگانه: محدودیت مکانیکی + بافر هیدرولیک

هشدار اضافه بار در بار نامی 110 درصد فعال می شود

طراحی اضافی: عملکرد ایمن حتی اگر یک گروه فنر از کار بیفتد

ساختار ضد واژگونی پایداری تحت نیروهای جانبی را تضمین می کند

سیستم تست و تایید اختصاصی

تستر بار اختصاصی 300 تن برای تأیید 100 درصد بار کامل

جمع‌آوری داده‌های پیوسته کامل (10 خواندن در ثانیه)

محاسبه ثبات در زمان واقعی - واحدهای فاقد صلاحیت هرگز ارسال نمی شوند

آزمایش خستگی شبیه سازی شده، قابلیت اطمینان طولانی مدت را تأیید می کند

پروتکل تست و اعتبارسنجی کارخانه

هر پشتیبان فنری Big Ton قبل از تحویل تحت آزمایش اجباری قرار می گیرد:

بازرسی مواد ورودی

تجزیه و تحلیل طیفی برای ترکیب فولاد با مقاومت بالا

سختی فولاد فنری و تست متالوگرافی

تشخیص نقص اولتراسونیک برای عیوب داخلی

تست کشش خواص مکانیکی

کنترل کیفیت در فرآیند

بازرسی ابعادی 3 مختصات برای قطعات CNC

100٪ تشخیص عیب جوش اولتراسونیک UT

بازرسی جوش ذرات مغناطیسی 100٪ MT

تطبیق منحنی بار-جابجایی گروه فنری

تست نهایی تمام بار (مرحله اصلی)

بارگیری مرحله آزمایش کننده 300 تن: 0 → 50 % → 100 % → 120 %

تست تمام ضربه با 50+ نقطه اندازه گیری

تأیید ثبات بار (باید ≤±3٪ باشد)

بررسی تغییر شکل سازه (باید ≤0.5mm باشد)

اعتبارسنجی دقت همگام سازی (≤2٪ انحراف گروهی)

اسناد تحویل

گواهینامه های کیفیت کامل مواد

گزارش های تشخیص عیب جوش

گزارش تست تطبیق بهار

گزارش منحنی تست بار کامل

گزارش تحلیل اجزای محدود

گواهی صلاحیت محصول

موارد کاربردی معمولی

مورد 1: 20 میلیون تن در سال پروژه پالایش و ادغام شیمیایی

محصول: پشتیبانی فنر نیروی ثابت 150 تنی بیگ تن

کاربرد: خط لوله خروجی راکتور هیدروژناسیون

شرایط: بار 150 تن، جابجایی 250 میلی متر، دمای بالا 420 درجه سانتیگراد

نتیجه: 3 سال عملکرد پایدار، ثبات در ± 2.5٪ حفظ شد

مورد 2: واحد برق 1000 مگاواتی فوق بحرانی

محصول: آویز نیروی ثابت 120 تنی

کاربرد: خط لوله اصلی بخار

شرایط: بار 120 تنی، جابجایی 300 میلی متر

نتیجه: قبولی نیروگاه در اولین آزمایش، صفر مسائل عملیاتی

مورد 3: پروژه ترمینال LNG

محصول: پشتیبانی 80 تنی در دمای پایین و سنگین

کاربرد: خط لوله اصلی جعبه سرد

شرایط: -162 ℃ محیط برودتی، بار 80 تن

نتیجه: انتخاب صحیح مواد در دمای پایین، بدون مشکل تردی

فرآیند خدمات پروژه سفارشی

مشاوره فنی قبل از پروژه

مهندس اختصاصی برای جمع آوری دقیق پارامترهای شرایط کاری

طراحی اولیه با محاسبه تطبیق بار و جابجایی

بررسی استحکام/سختی سازه المان محدود

پیشنهاد فنی + تحویل قیمت

تایید طراحی

نقشه های مهندسی دقیق (طرح کلی، جداول بار)

تایید دوجانبه پارامترهای فنی کلیدی

توسعه برنامه بازرسی و آزمایش (ITP).

شروع تولید پس از تایید امضا

ردیابی پیشرفت تولید

به روز رسانی عکس تولید هفتگی

مشتریان فرصت هایی را برای نقاط عطف کلیدی شاهد هستند

پشتیبانی بازرسی شخص ثالث در سراسر

پاسخ شفاف سازی فنی در زمان واقعی

پذیرش کارخانه

در سایت شاهد تست با بار کامل در دسترس است

نمایش داده های آزمایشی در زمان واقعی

تحویل مدارک کامل

بسته بندی و حمل و نقل حرفه ای

پشتیبانی در محل

کادر فنی برای راهنمایی نصب

راه اندازی و کمک کالیبراسیون بار

بازدیدهای بعدی پس از راه اندازی

پشتیبانی فنی مادام العمر

پشتیبانی های فنری Big Ton معیار فنی را برای پشتیبانی از خطوط لوله سنگین تعیین می کند. ما محدودیت‌های صنعت را تحت فشار قرار می‌دهیم و راه‌حل‌های قابل اعتماد با بار بسیار بالا را برای پروژه‌های مهندسی حیاتی شما از طریق آزمایش‌های دقیق و تجربه پروژه اثبات‌شده ارائه می‌کنیم.
