پشتیبانی ثابت بهار ایستاده

Yangzhou Tianshun Pipeline Technology Co., Ltd. که در سال 2012 تأسیس شد، به مدت 14 سال بر تولید محصولات پشتیبانی از خط لوله متمرکز شده است و محصولاتی را به بیش از 40 کشور در سراسر جهان ارائه می دهد. پشتیبان فنر ثابت ایستاده محصولی است که به طور ویژه برای شرایط کاری طراحی شده است که در آن فضای بالابری بالای خط لوله وجود ندارد و نیاز به پشتیبانی از پایین است. روی تیرهای فولادی، پایه‌های بتنی یا سکوهای پشتیبانی از طریق پایه قرار می‌گیرد و نیروی حمایتی ثابت رو به بالا برای خطوط لوله فراهم می‌کند و مشکل جبران جابجایی خط لوله را در سناریوهای محدود به فضا کاملاً حل می‌کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

چرا نوع ایستاده را انتخاب کنید؟ راه حل برای سناریوهای فضایی محدود

در مهندسی عملی، بسیاری از خطوط لوله نمی توانند راه حل های تعلیق بالایی را اتخاذ کنند و باید از پشتیبانی پایین استفاده کنند:

▶ خطوط لوله لایه پایین در گالری های لوله: هیچ تیر سازه فولادی برای تعلیق بالای خطوط لوله پایین ترین لایه موجود نیست.

▶  خطوط لوله در بالای تجهیزات: خطوط لوله مستقیماً بالای تجهیزات چیده شده‌اند، بدون نقاط بالابری در بالا

▶ خطوط لوله در ترانشه های بتنی: خطوط لوله در ترانشه های لوله با فضای بالای باریک

▶  خطوط لوله با قطر بزرگ: خطوط لوله بالاتر از DN800، میله های تعلیق بیش از حد طولانی مستعد ناپایداری هستند.

▶ خطوط لوله حساس به ارتعاش: خطوط لوله ورودی و خروجی پمپ، پشتیبانی از پایین پایداری بهتری نسبت به سیستم تعلیق دارد.

▶ پروژه‌های مقاوم‌سازی: سازه‌های فولادی موجود نمی‌توانند نقاط بالابر جدیدی اضافه کنند، فقط پشتیبانی از فونداسیون در دسترس است.

در این سناریوها، پشتیبانی فنر ثابت ایستاده تنها راه‌حل پشتیبانی نیروی ثابت است.

مشخصات فنی محصول

مقایسه جامع: نوع ایستاده در مقابل نوع تعلیق

ساختار محصول و ویژگی های اصلی

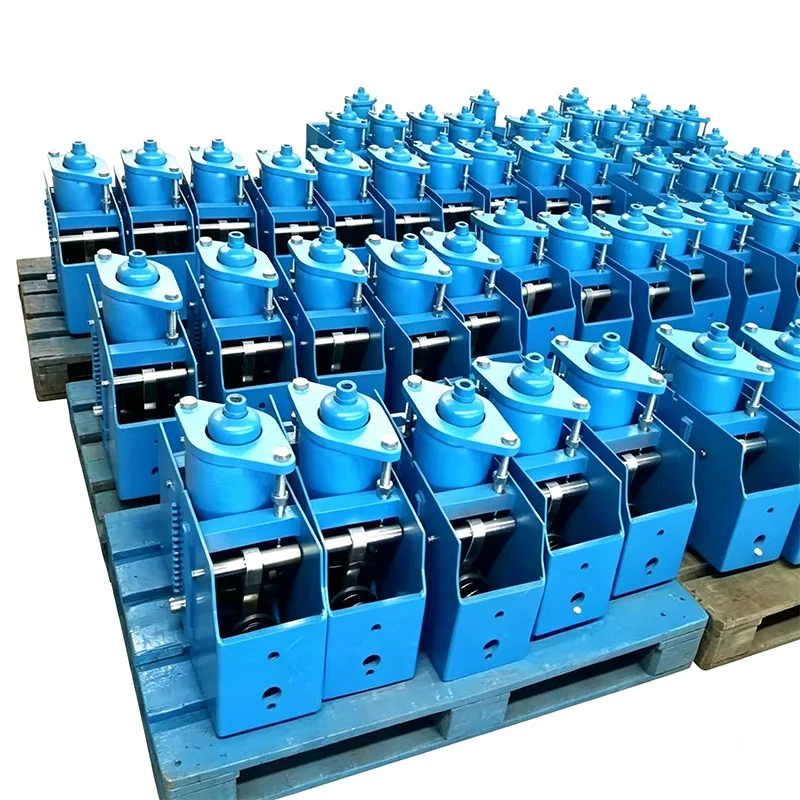

پشتیبانی فنر ثابت ایستاده ساختار جعبه عمودی را اتخاذ می کند که عمدتاً از قسمت های زیر تشکیل شده است:

صفحه پایه: صفحه پایین پهن برای پراکنده کردن بار و اطمینان از پایداری

جعبه فنری: مکانیزم فنری با نیروی ثابت داخلی، به صورت عمودی مرتب شده است

صفحه بالای پشتیبانی: با پشتیبانی لوله خط لوله متصل می شود، ارتفاع را می توان به خوبی تنظیم کرد

نشانگر جابجایی: برای مشاهده آسان در کناره تجسم شده است

دستگاه قفل: فنر را در هنگام حمل و نصب قفل می کند

ویژگی های اصلی

طراحی با ارتفاع بسیار کم

آرایش فنر عمودی، ارتفاع کلی 40٪ کمتر از نوع تعلیق با همان مشخصات

مناسب برای فضاهایی با ارتفاع کف محدود مانند ترانشه های لوله و اتاق تجهیزات

مشخصات کوتاهتر قابل تنظیم برای شرایط کاری خاص

پایداری عالی

سطح پایه 3 برابر بزرگتر از نوع تعلیق، مرکز ثقل پایین

واژگونی در زیر رانش افقی خط لوله آسان نیست

بدون مشکل نوسانی میله تعلیق در شرایط کاری ارتعاشی

نصب و نگهداری راحت

نصب زمینی، بدون نیاز به عملیات در ارتفاع بالا

مستقیماً روی پایه قرار دهید، پس از تسطیح ثابت کنید

پیچ تنظیم در بالا، قابل اجرا در حالت ایستاده روی زمین

بدون نیاز به از بین بردن خطوط لوله برای تعمیر و نگهداری و جایگزینی، به طور مستقیم مونتاژ فنر را بیرون بکشید

سازگاری با جابجایی قوی

به خصوص برای شرایط کاری با جابجایی حرارتی رو به بالا خطوط لوله مناسب است

همچنین با جابجایی رو به پایین سازگار است، فقط برعکس نصب کنید

جابجایی جانبی بر عملکرد نیروی ثابت تأثیر نمی گذارد

تجزیه و تحلیل سناریوی کاربردی معمولی

راهنمای نصب و راه اندازی در محل (بر اساس 14 سال سابقه مهندسی)

بازرسی قبل از نصب

1. بررسی کنید که آیا مدل محصول با نقشه های طراحی مطابقت دارد یا خیر

2. بررسی کنید که آیا دستگاه قفل سالم است و آیا در هنگام حمل و نقل شلی وجود دارد یا خیر

3. صافی پایه را بررسی کنید، اگر تغییر شکل بیش از 2 میلی متر باشد، اصلاح لازم است

مراحل نصب

1. تسطیح فونداسیون: خطای تراز سطح پایه پشتیبانی ≤2mm/m

2-موقعیت یابی و تثبیت: تکیه گاه فنر ثابت ایستاده را در موقعیت قرار دهید، پایه را به فونداسیون جوش یا پیچ ثابت کنید.

3. اتصال خط لوله: پشتیبانی لوله خط لوله را با صفحه بالای براکت وصل کنید، جابجایی حالت سرد را ذخیره کنید

4-تنظیم بار: پیچ بالایی را با توجه به الزامات طراحی تنظیم کنید، صفحه نشانگر را با موقعیت حالت سرد تراز کنید

5. باز کردن قفل: پیچ های قفل حمل و نقل را پس از نصب بردارید

6. بازرسی و تأیید: نشانگر تأیید می تواند آزادانه بدون پارازیت حرکت کند

رسیدگی به مشکلات رایج

کنترل کیفیت و تایید

کنترل مواد خام

تمام مواد فولادی از کارخانه های فولاد معمولی با گواهی مواد

100٪ تست سختی برای فولاد فنری، مواد غیر واجد شرایط رد شده است

مواد جوشکاری با توجه به مشخصات خشک شده، مطابق با استحکام فلز پایه

کنترل فرآیند تولید

CNC برش و خالی کردن، دقت ابعاد ± 1 میلی متر

جوشکاری از جوشکاری محافظ گاز CO2 استفاده می کند، جوشکاران گواهینامه دارند

عملیات حرارتی بهار از کوره خلاء، یکنواختی سختی ± HRC2 استفاده می کند

سه مرحله آزمایشی کامل پس از مونتاژ کامل دستگاه

بازرسی کارخانه

هر Standing Constant Spring Support موارد زیر را قبل از تحویل تکمیل می کند:

بررسی ظاهر و ابعاد

تست بار ضربه کامل، 10 نقطه اندازه گیری را ثبت کنید

محاسبه ثابت، اطمینان از ≤±5٪

تست عملکرد دستگاه قفل

کالیبراسیون نشانگر جابجایی

تشخیص ضخامت پوشش ضد خوردگی

خدمات و پشتیبانی

▶  پشتیبانی از انتخاب: تأیید فضای نصب را برای تأیید امکان‌سنجی راه‌حل نوع ایستاده ارائه دهید

▶  سرویس سفارشی: ارتفاع ویژه سفارشی و اندازه پایه ویژه با توجه به فضای موجود در محل

▶  راهنمای نصب: راهنمای نصب دقیق را ارائه دهید، راهنمایی در محل در دسترس برای پروژه‌های بزرگ

▶ چرخه تحویل: 7-10 روز برای مدل های معمولی، 15-20 روز برای محصولات سفارشی

▶ ضمانت کیفیت: 2 سال ضمانت محصول، پشتیبانی فنی مادام العمر

▶  تامین قطعات یدکی: مجموعه های فنری مدل معمولی موجود در انبار، تحویل ظرف 48 ساعت

پشتیبانی فنر ثابت راه حلی قابل اعتماد برای پشتیبانی از خط لوله نیروی ثابت در شرایط کاری با محدودیت فضا است. در طول 14 سال گذشته، ما این مشکل را حل کرده ایم که راه حل های تعلیق را نمی توان برای صدها پروژه در سراسر جهان اجرا کرد و محصولات ما به طور پایدار عمل می کنند و مشتریان به اتفاق آرا به رسمیت می شناسند.
