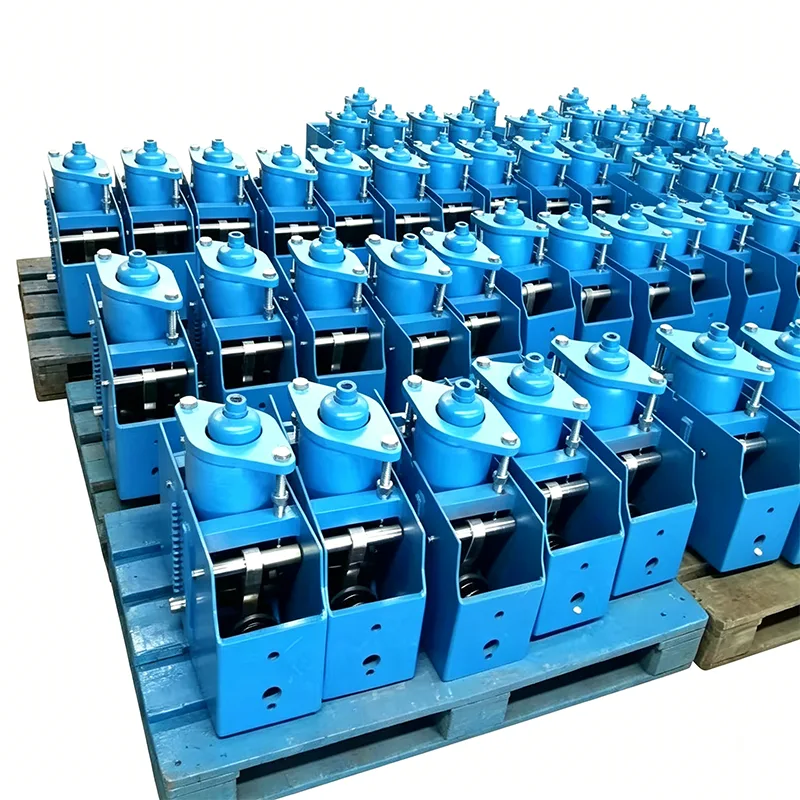

پشتیبانی بهار ثابت افقی

در بسیاری از سایت های صنعتی، فضای محدود بالای خطوط لوله، نصب تکیه گاه های فنر ثابت عمودی را غیرممکن می کند. در همین حال، برخی از خطوط لوله نیاز به پشتیبانی از جانبی یا پایینی دارند، و روش‌های پشتیبانی سنتی برای برآوردن نیاز نیروی ثابت تحت جابجایی‌های زیاد تلاش می‌کنند. پشتیبانی فنر ثابت افقی یک محصول اختصاصی است که به طور خاص برای حل این مشکلات طراحی شده است. این به صورت افقی در زیر یا در کنار خطوط لوله نصب می شود، و نیروی نگهدارنده پایدار را در تمام طول کار با نرخ تغییر بار کنترل شده در 5٪ فراهم می کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

اصل کار و ویژگی های ساختاری

تکیه گاه فنر ثابت افقی بر اساس اصل تعادل لحظه ای عمل می کند. هنگامی که خط لوله تحت تغییر مکان عمودی قرار می گیرد، نیروی الاستیک فنر از طریق یک اتصال دقیق و مکانیزم بادامک به نیروی خروجی ثابت تبدیل می شود. بر خلاف تکیه گاه های عمودی، مجموعه فنری آن به صورت افقی چیده شده است که در نتیجه مرکز ثقل پایین تر و عملکرد پایدارتر ایجاد می شود و به ویژه برای سیستم های خط لوله با بار زیاد و جابجایی زیاد مناسب است.

پشتیبانی فنر ثابت افقی استاندارد یک ساختار قاب جوش داده شده یکپارچه را با اجزای اصلی شامل:

▶  مجموعه فنر مارپیچ استوانه‌ای با چیدمان افقی

▶  سیستم پیوند تعادل لحظه ای با دقت بالا

▶  مکانیزم تنظیم بار جانبی

▶  دستگاه محدودیت دو ضرب

▶  نمایشگر جابجایی بصری

▶  پایه نصب در پایین

مشخصات فنی محصول

مقایسه با پشتیبانی فنر ثابت عمودی

پارامترهای مشخصات سری کامل

ما 6 سری استاندارد فنر ثابت افقی را ارائه می دهیم که اکثریت قریب به اتفاق نیازهای کاربرد صنعتی را پوشش می دهد:

تمامی محصولات با استانداردهای GB/T 17116.2-2018، ANSI/ASME B31.1 و DIN 2545 مطابقت دارند.

مزایای اصلی عملکرد

▶   ظرفیت بار فوق العاده بالا: حداکثر نیروی پشتیبانی 1000 کیلونیوتن را برای برآوردن نیازهای خطوط لوله و تجهیزات بزرگ ارائه می کند.

▶  پایداری عملیاتی بالا: آرایش افقی با مرکز ثقل پایین، عملکرد لرزه‌ای عالی را ارائه می‌کند، که می‌تواند در برابر زلزله‌های 8 ریشتری مقاومت کند.

▶  نگهداری ایمن و راحت: تنظیم جانبی و بازرسی نیاز به کار کوهنوردی را از بین می برد و خطرات ایمنی را کاهش می دهد.

▶ سازگاری نصب قوی: قابل نصب بر روی تیرهای بتنی، سازه های فولادی یا پایه تجهیزات

▶ محدوده تنظیم بار گسترده: امکان تنظیم در محل را در محدوده ± 15٪ از بار نامی

▶  طراحی کاملاً مهر و موم شده: به طور موثر از ورود گرد و غبار، آب باران و رسانه های خورنده به مکانیسم های داخلی جلوگیری می کند.

فیلدهای کاربردی معمولی

تکیه گاه های فنری ثابت افقی به طور گسترده در سناریوهای صنعتی زیر استفاده می شود:

▶ خطوط لوله بخار اصلی و گرم کردن مجدد بخار در نیروگاه های حرارتی بزرگ

▶ خطوط لوله هیدروکراکینگ و واحد کراکینگ کاتالیزوری سیال در پالایشگاه های نفت

▶ خطوط لوله ورودی و خروجی مخزن ذخیره سازی در پایانه های بزرگ LNG

▶ خطوط لوله هوای گرم کوره بلند و خطوط لوله گاز مبدل در کارخانه های فولاد

▶ سیستم‌های خط لوله بخار جزیره‌ای معمولی در نیروگاه‌های هسته‌ای

▶ خطوط لوله آب گرم با دمای بالا با قطر زیاد برای گرمایش مرکزی شهری

تولید و تضمین کیفیت

خط لوله Yangzhou Tianshun با 14 سال تجربه در تولید پشتیبان های فنر ثابت، پشتیبانی های فنر ثابت افقی خود را با موفقیت در بیش از 350 پروژه صنعتی در سراسر جهان اعمال کرده است. همه محصولات تحت مراحل کنترل کیفیت دقیق هستند:

▶  کنترل مواد خام: تمام فولاد فنر از Baosteel و Angang تهیه می‌شود و هر دسته تحت آنالیز طیفی و آزمایش خواص مکانیکی قرار می‌گیرد.

▶  ماشین کاری دقیق: اجزای کلیدی با استفاده از مراکز ماشینکاری CNC تولید می شوند و به دقت ابعادی درجه IT7 دست می یابند.

▶  تست فنری: هر فنر تحت 3 آزمایش فشرده سازی کامل و 100000 چرخه خستگی قرار می گیرد.

▶  راه اندازی کامل ماشین: هر واحد قبل از حمل و نقل تحت آزمایش عملکرد نیروی ثابت تمام ضربه قرار می گیرد تا از نرخ تغییرات بار ≤5٪ اطمینان حاصل شود.

▶  بازرسی شخص ثالث: گزارش های بازرسی از موسسات معتبر بین المللی مانند SGS، BV و TUV قابل ارائه است.

سیستم مدیریت کیفیت ما دارای گواهی ISO 9001:2015 است و محصولات ما گواهینامه های CE و API را دریافت کرده اند.

پشتیبانی خدمات انحصاری

▶  نظرسنجی رایگان در محل و تجزیه و تحلیل استرس خط لوله

▶  طراحی سفارشی برای فضاهای نصب خاص

▶  مهندسین حرفه‌ای راهنمایی و راه‌اندازی نصب را در محل ارائه می‌دهند

▶ دوره گارانتی 12 ماهه با تعمیر یا تعویض رایگان در طول دوره گارانتی

▶  پشتیبانی فنی مادام العمر و تامین قطعات یدکی

برای کسب اطلاعات بیشتر در مورد پشتیبانی فنر ثابت افقی یا انتخاب فنی پروژه خود، لطفاً با تیم فروش ما تماس بگیرید.

سوالات متداول (سؤالات متداول)

س: آیا می توان تکیه گاه های فنر ثابت افقی را روی سازه های فولادی نصب کرد؟

ج: بله. ما چندین قالب پایه نصب را برای انطباق با پایه های بتنی، تیرهای سازه فولادی و سکوهای تجهیزات ارائه می دهیم. برای مدل‌های بار بزرگ، توصیه‌هایی برای طراحی پایه ارائه می‌کنیم تا اطمینان حاصل شود که استحکام نصب مطابق با الزامات است.

س: آیا می توان از پشتیبانی فنر ثابت افقی شما در محیط های با دمای پایین استفاده کرد؟

ج: بله. ما مدل‌های ویژه‌ای با دمای پایین ارائه می‌دهیم که از مواد فولادی ضد زنگ 304 یا 316L استفاده می‌کنند و آزمایش‌های ضربه در دمای پایین را گذرانده‌اند. آنها می توانند به طور معمول در دماهای پایین -196 درجه سانتیگراد کار کنند و برای سیستم های خط لوله برودتی مانند LNG و اتیلن مناسب هستند.

س: زمان تحویل محصولات شما چقدر است؟

A: زمان تحویل برای مدل های استاندارد 30-45 روز است و برای مدل های سفارشی بسته به پیچیدگی 45-60 روز است. برای سفارشات فوری، ما می توانیم تولید سریع را با کمترین زمان تحویل 20 روز ترتیب دهیم.
