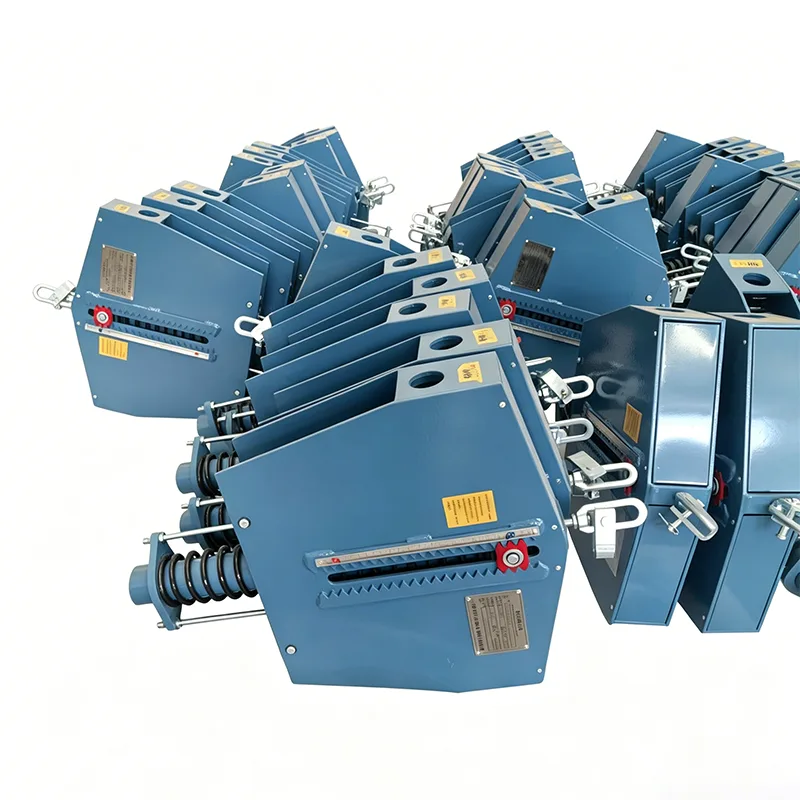

پشتیبانی مداوم بهار برای خط لوله

پشتیبانی مداوم بهار برای خط لوله

در طول بهره برداری از سیستم های خط لوله صنعتی، انتخاب نادرست راه حل های پشتیبانی اغلب منجر به یک سری مشکلات می شود:

▶  تنش بیش از حد خط لوله: وقتی خطوط لوله با دمای بالا تحت جابجایی حرارتی قرار می‌گیرند، تغییر در نیروی نگهدارنده باعث ترک خوردگی جوش و نشت اتصال می‌شود.

▶  آسیب رابط تجهیزات: رانش انبساط حرارتی خطوط لوله به تجهیزات حساسی مانند پمپ ها و کمپرسورها منتقل می شود و در نتیجه باعث آفست تجهیزات یا خرابی آب بندی می شود.

▶  شکست گیر کردن پشتیبان و آویز: نصب و راه اندازی نادرست از عملکرد عادی فنرها جلوگیری می کند و باعث افتادگی و تغییر شکل خط لوله می شود.

▶  هزینه های بالای عملیات و نگهداری: تعمیر و نگهداری مکرر و جایگزینی بر تداوم تولید تأثیر می گذارد

برای رسیدگی به این مشکلات رایج صنعت، ما یک راه حل بالغ و تایید شده توسط 14 سال تمرین مهندسی ارائه می دهیم - پشتیبانی دائمی فنر برای خط لوله.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

مشخصات فنی محصول

جدول مشخصات آویز فنری ثابت	مثال
مدل / سری	PH، LH، CA، CS، TH
ظرفیت بار (عملیاتی)	0.1 کیلو نیوتن - 500 کیلونیوتن
کل سفر	50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر
سفر واقعی	تا 600 میلی متر
انحراف بار (تحمل)	± 5٪ (استاندارد) / ± 3٪ (قیمت بالا)
موقعیت نصب	افقی / عمودی
پایان مسکن	گالوانیزه گرم / اپوکسی
دمای عملیاتی	-20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط)
مواد کویل فنری	60Si2Mn / 50CrVA
محدوده تنظیم بار	± 10٪ (تنظیم میدان)

موقعیت یابی محصول و ارزش اصلی

پشتیبانی از فنر ثابت برای خط لوله یک دستگاه پشتیبانی نیروی ثابت از نوع پایه است که به طور ویژه برای پشتیبانی از پایین خطوط لوله طراحی شده است، مناسب برای شرایط کاری که در آن فضای بالابری بالای خط لوله وجود ندارد و پشتیبانی از پایه یا سکو به بالا مورد نیاز است.

متفاوت از انواع آویز، تکیه گاه فنر نیروی ثابت مستقیماً روی تیرهای فولادی، پایه های بتنی یا سازه های فولادی نگهدارنده قرار می گیرد و از طریق پایه به پایین خط لوله متصل می شود. در طول کل فرآیند جابجایی حرارتی عمودی خط لوله، همیشه نیروی نگهدارنده پایدار با نرخ تغییر بار کنترل شده در ± 5٪، خروجی می دهد که اساساً استرس اضافی ناشی از جابجایی حرارتی را حذف می کند.

فناوری خط لوله Yangzhou Tianshun از زمان تأسیس خود در سال 2012، ده‌ها هزار مجموعه از محصولات پشتیبانی از خطوط لوله را برای پروژه‌های برق و پتروشیمی در بیش از 40 کشور در سراسر جهان ارائه کرده است و تجربه‌ای غنی از کاربرد در محل را جمع‌آوری کرده است.

راهنمای انتخاب: چه زمانی باید پشتیبانی نیروی ثابت را انتخاب کرد

طبق استاندارد صنعت NB/T 47038-2019 تکیه گاه ها و آویزهای فنری نیروی ثابت، همراه با تجربه تمرین مهندسی، معیارهای انتخاب به شرح زیر است:

شرط قضاوت	راه حل پیشنهادی
جابجایی حرارتی عمودی خط لوله ＞ 12 میلی متر	تکیه گاه ها و آویزهای فنری با نیروی ثابت را در اولویت قرار دهید
جابجایی حرارتی عمودی خط لوله ≤ 12 میلی متر	تکیه گاه های فنر نیروی متغیر و آویز اختیاری هستند
نرخ تغییر بار مورد نیاز ≤ 6٪	تکیه گاه ها و آویزهای فنر با نیروی ثابت باید انتخاب شوند
اتصال به تجهیزات حساس (توربین بخار، پمپ، کمپرسور)	تکیه گاه ها و آویزهای فنر با نیروی ثابت باید انتخاب شوند
بدون فضای بالابری بالای خط لوله	پشتیبانی از فنر ثابت برای خط لوله را انتخاب کنید (پشتیبانی از نوع پایه)
تیرهای سازه فولادی بالای خط لوله	آویزهای فنری با نیروی ثابت اختیاری هستند

پارامترهای لازم برای انتخاب (برای تطبیق دقیق ارائه کنید):

▶  بار کاری خط لوله (شامل وزن خط لوله، لایه متوسط ​​و عایق)

▶ مقدار جابجایی حرارتی عمودی خط لوله از حالت سرد به حالت گرم

▶  محدوده دمای محیط کار

▶  محدودیت فضای نصب در محل

▶ الزامات استاندارد اجرا (استاندارد ملی / استاندارد شیمیایی / استاندارد قدرت)

مشخصات فنی محصول

دسته پارامتر	شاخص های فنی	اظهارات
محدوده بار	0.5kN ~ 800kN	مشخصات بار فوق العاده بزرگ قابل تنظیم
محدوده جابجایی	50mm ~ 400mm	20% حاشیه جابجایی توصیه می شود
ثبات بار	≤±5٪	عملکرد بهتر از الزامات استاندارد ملی ≤6٪
دمای کاری	-20 ~ 450 ℃	قابل تنظیم برای شرایط کاری خاص
محدوده تنظیم بار	± 10%	تنظیم دقیق در محل موجود است
نوع نصب	پشتیبانی از نوع پایه	نصب روت پایین
استانداردهای اجرایی	NB/T 47038، HG/T 20644، GB/T 17116	می تواند از استانداردهای مشخص شده توسط مشتری پیروی کند
مواد بهار	فولاد فنری 60Si2MnA	فرآیند عملیات حرارتی خلاء
مواد پوسته	فولاد ساختاری Q345B	شکل دهی یکپارچه جوشکاری

مقایسه عملکرد راه حل های مختلف پشتیبانی

مورد مقایسه	پشتیبانی از فنر نیروی ثابت	پشتیبانی فنر نیروی متغیر	پشتیبانی ثابت سفت و سخت
نرخ تغییر بار	≤±5٪	15% ~ 25%	100% (بدون جبران جابجایی)
جابجایی قابل اجرا	12 میلی متر، حداکثر 500 میلی متر	≤50 میلی متر	0 (بدون جابجایی)
تاثیر بر تنش خط لوله	تقریباً بدون استرس اضافی	استرس اضافی خاص	تمرکز استرس شدید
حفاظت از تجهیزات	بهترین، حداقل نیروی رانش	میانگین	ضعیف، رانش مستقیم منتقل می شود
پیچیدگی ساختاری	نسبتا بالا	ساده	ساده ترین
هزینه تدارکات	نسبتا بالا	متوسط	پایین ترین
هزینه چرخه زندگی کامل	کمترین (بدون تعمیر و نگهداری، عمر طولانی)	متوسط	بالاترین (تعمیر و نگهداری مکرر)
سناریوهای پیشنهادی	خطوط لوله دوربرد با دمای بالا و فشار بالا، اتصال تجهیزات حساس	خطوط لوله با قطر متوسط ​​و کوچک در دمای عمومی	خطوط لوله کوتاه بدون جابجایی حرارتی

اگرچه هزینه خرید اولیه پشتیبانی از فنر ثابت برای خط لوله نسبتاً بالا است، اما از منظر چرخه عمر کامل بیش از 10 سال، هزینه جامع آن به دلیل ویژگی بدون تعمیر و نگهداری، قابلیت اطمینان بالا و میزان خرابی پایین، نسبت به سایر راه حل ها برتری دارد.

تضمین تولید و کنترل کیفیت

تست جامع داخل خانه بر روی هر محصول قبل از ارسال انجام می شود

قبل از ارسال، هر محصول یک فرآیند کامل تست داخلی را طی می کند. این فرآیند شامل بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT در صورت لزوم، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش است. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) ارائه می‌شوند.

توضیح در مورد اعتباربخشی شخص ثالث

تست داخلی مشابه آزمایش شخص ثالث تایید شده توسط ILAC نیست. اگر آزمایش شخص ثالث یا آزمایش آزمایشگاهی مورد نیاز باشد، می تواند به عنوان یک سرویس اختیاری جداگانه ارائه شود.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

این سرویس آنالیز ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی را پوشش می‌دهد.

2. جوش NDT

روش های موجود عبارتند از: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

منحنی های بار-جابجایی گنجانده شده است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزیت های متمایز ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

بیش از یک تامین کننده استاندارد داخلی

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را ارائه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را عرضه می کنیم. ما همچنین به ترتیب آزمایش SGS شخص ثالث و بازرسی های شاهد کمک می کنیم و از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور پشتیبانی می کنیم.

مشکلات و راه حل های رایج

مشکل در محل	علت احتمالی	راه حل
صدای غیرعادی ناشی از پشتیبانی در حین جابجایی خط لوله	اصطکاک بین غلتک و ریل راهنما	به طور مرتب از روغن استفاده کنید
جابجایی واقعی با طراحی ناسازگار است	انحراف محاسبه تنش خط لوله	بار در محل را می توان در محدوده ± 10٪ تنظیم کرد
فشرده سازی بیش از حد فنر	انتخاب نادرست یا اضافه بار	بار را دوباره محاسبه کنید و مدل مطابق را جایگزین کنید
پشتیبانی از تغییر شکل پایه	استحکام پایه ریشه زایی ناکافی	فونداسیون را تقویت کنید یا ناحیه پشتیبانی را افزایش دهید
خوردگی شدید	خورندگی محیطی قوی	مواد فولادی ضد زنگ را انتخاب کنید یا پوشش ضد خوردگی اضافه کنید

فرآیند خدمات ما

1. مشاوره فنی: تیم فروش حرفه ای پیشنهادات انتخاب را بر اساس پارامترهای خط لوله شما ارائه می دهد

2. تأیید طرح: مشخصات محصول و نقل قول ها را صادر کنید، الزامات فنی و زمان تحویل را تأیید کنید

3. تولید و ساخت: مطابق سفارشات تولید کنید، بازخورد پیشرفت تولید در طول فرآیند موجود است.

4. بازرسی کارخانه: بازرسی کامل با گزارش های آزمایش و گواهینامه های صلاحیت پیوست شده است

5. لجستیک و تحویل: تحویل 7-15 روزه برای مدل های معمولی، محصولات سفارشی تحویل داده شده بر اساس چرخه توافق شده

6. پشتیبانی پس از فروش: راهنمایی نصب را ارائه دهید، در عرض 24 ساعت به مشکلات کیفیت محصول پاسخ دهید

فناوری خط لوله Yangzhou Tianshun همیشه به فلسفه تجاری "کیفیت پایدار، خدمات حرفه ای" پایبند است. محصولات ما به طور پایدار در پروژه های مهندسی در بیش از 40 کشور از جمله ایالات متحده، بریتانیا، برزیل، سنگاپور و آفریقای جنوبی فعالیت می کنند. انتخاب پشتیبانی دائمی فنر برای خط لوله به معنای انتخاب راه حل قابل اعتماد پشتیبانی از خط لوله است که توسط شیوه های مهندسی جهانی تأیید شده است.
