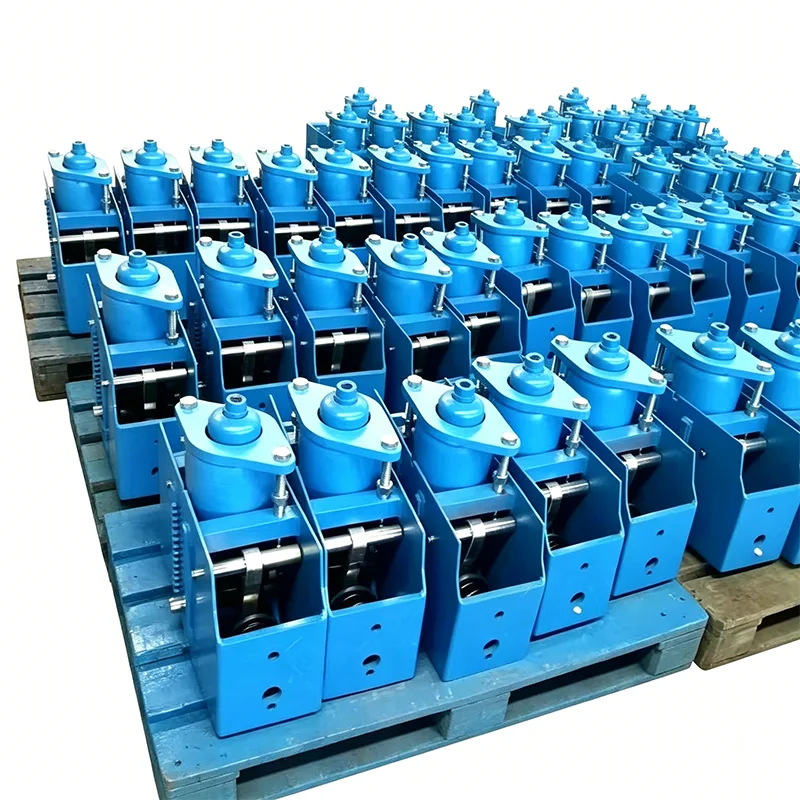

پشتیبانی از فنر ثابت Cantilever

در سیستم‌های خطوط لوله صنعتی بزرگ، زمانی که خطوط لوله تحت جابجایی عمودی قابل توجهی قرار می‌گیرند، تکیه‌گاه‌های فنری معمولی تغییرات بار قابل‌توجهی ایجاد می‌کنند که به نوبه خود فشار اضافی زیادی را بر تجهیزات حساس متصل (مانند توربین‌های بخار، بویلرها، کمپرسورها و غیره) وارد می‌کنند. Yangzhou Tianshun Pipeline Technology Co., Ltd. با بهره گیری از 14 سال انباشت فنی در فناوری پشتیبانی خط لوله، به طور حرفه ای پشتیبانی فنر ثابت Cantilever را توسعه و تولید می کند. این محصول از اصل تعادل لحظه ای استفاده می کند تا اطمینان حاصل شود که نیروی نگهدارنده در سراسر جابجایی عمودی خط لوله ثابت می ماند. این ویژگی آن را به یک وسیله پشتیبانی حیاتی برای سیستم‌های خط لوله با جابجایی زیاد و سناریوهایی تبدیل می‌کند که در آن نرخ تغییر بار باید به شدت کنترل شود. این به طور موثر از انتقال نیروی نامطلوب در سیستم خط لوله جلوگیری می کند و عملکرد ایمن تجهیزات اصلی را تضمین می کند.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این آزمایش نوع ثابت بودن بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل قرار می گیرند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

مشخصات فنی محصول

جدول مشخصات آویز فنری ثابت	مثال
مدل / سری	PH، LH، CA، CS، TH
ظرفیت بار (عملیاتی)	0.1 کیلونیوتن - 500 کیلونیوتن
کل سفر	50 میلی متر، 100 میلی متر، 200 میلی متر، 400 میلی متر
سفر واقعی	تا 600 میلی متر
انحراف بار (تحمل)	± 5٪ (استاندارد) / ± 3٪ (قیمت بالا)
موقعیت نصب	افقی / عمودی
پایان مسکن	گالوانیزه گرم / اپوکسی
دمای عملیاتی	-20 درجه سانتی گراد تا +80 درجه سانتی گراد (محیط)
مواد کویل فنری	60Si2Mn / 50CrVA
محدوده تنظیم بار	± 10٪ (تنظیم میدان)

ساختار هسته و خواص مکانیکی

پشتیبانی فنر ثابت ما از یک ساختار ترکیبی دقیق از اهرم کنسول و فنر استفاده می کند و تعادل مکانیکی پیچیده را به محصولات مهندسی قابل اعتماد تبدیل می کند. پارامترهای فنی اصلی و ویژگی های ساختاری آن به شرح زیر است:

ابعاد فنی	شاخص های عملکرد و ارزش مهندسی
نرخ تغییر بار	نرخ تغییر بار نظری صفر است (انحراف واقعی ≤5%)، نیروی پشتیبانی ثابت را فراهم می کند و تنش اضافی را کاملاً حذف می کند.
ظرفیت جابجایی عمودی	از جبران جابجایی عمودی 0 تا 300 میلی متر یا حتی بزرگتر پشتیبانی می کند، که به ویژه برای سیستم های خط لوله با جابجایی بزرگ طراحی شده است.
مزایای ساختار کنسول	طراحی اهرم کنسول، با ساختار جمع و جور و اشغال فضای کوچک، سازگار با محیط های پیچیده نصب در محل.
مواد و ضد خوردگی	اجزای باربر هسته از فولاد آلیاژی با استحکام بالا با پوشش گالوانیزه گرم یا ضد خوردگی روی سطح ساخته شده اند که با شرایط کاری سخت سازگار است.

کاربرد مهندسی و سازگاری در محل

در کاربردهای مهندسی عملی، نصب خط لوله اغلب با محدودیت‌های فضایی پیچیده مواجه است. پشتیبانی ما بهار ثابت Cantilever به طور کامل به نقاط دردسر ساخت و ساز در محل می پردازد:

تنظیم دقیق حالت سرد: قبل از تحویل، فنر را در موقعیت بار سرد با توجه به شرایط تنش خط لوله و الزامات جابجایی حرارتی ارائه شده توسط مشتریان، از قبل فشرده و قفل می کنیم. در حین نصب در محل، فقط تنظیم دقیق ستون رزوه ای برای رسیدن به حالت طراحی مورد نیاز است که دوره ساخت را بسیار کوتاه می کند.

روش‌های ریشه‌زایی انعطاف‌پذیر: ساختار کنسول با شرایط مختلف ریشه‌زایی سازگار است. چه تیرهای سازه فولادی، چه پایه های بتنی یا بدنه تجهیزات، ریشه زایی پایدار را می توان از طریق اتصال دهنده های ریشه (مانند صفحات تک جوش داده شده، بازوهای متقاطع گیره لوله و غیره) به دست آورد.

وضعیت عملیات تجسمی شده: مجهز به صفحات نشانگر جابجایی با دقت بالا و مقیاس بار، پرسنل عملیات و تعمیر و نگهداری می توانند به طور مستقیم قضاوت کنند که آیا خط لوله در موقعیت کاری طراحی شده بدون جدا کردن پوسته قرار دارد یا خیر، بازرسی روزانه و تعمیر و نگهداری پیشگیرانه را تسهیل می کند.

تولید دقیق و سیستم کنترل کیفیت

تست جامع داخل خانه بر روی هر محصول قبل از ارسال انجام می شود

قبل از ارسال، هر محصول یک فرآیند کامل تست داخلی را طی می کند. این فرآیند شامل بازرسی ابعادی و بصری، PMI (شناسایی مثبت مواد)، تست سختی، آزمایش غیر مخرب MT/PT در صورت لزوم، آزمایش بار فنر با منحنی‌های بار-جابجایی، و اندازه‌گیری ضخامت پوشش است. گزارش‌های تست کارخانه (FTR) و گزارش‌های تست مواد (MTR) ارائه می‌شوند.

توضیح در مورد اعتباربخشی شخص ثالث

تست داخلی مشابه آزمایش شخص ثالث تایید شده توسط ILAC نیست. اگر آزمایش شخص ثالث یا آزمایش آزمایشگاهی مورد نیاز باشد، می تواند به عنوان یک سرویس اختیاری جداگانه ارائه شود.

خدمات بازرسی شخص ثالث اختیاری (به نقل از جداگانه)

1. تست مواد

این سرویس آنالیز ترکیب شیمیایی، تست کشش، تست ضربه در دمای پایین Charpy و تست سختی را پوشش می‌دهد.

2. جوش NDT

روش های موجود عبارتند از: تست ذرات مغناطیسی (MT)، تست نفوذ مایع (PT)، تست اولتراسونیک (UT)، و تست رادیوگرافی (RT).

3. تست عملکرد بار فنری

منحنی های بار-جابجایی گنجانده شده است.

4. گالوانیزه گرم / بازرسی حفاظت در برابر خوردگی پوشش اپوکسی

5. آزمایش شاهد، نظارت بر کارخانه، و بازرسی پیش از ارسال (PSI)

مزیت های متمایز ما

در مقابل سیستم پشتیبانی لوله بین المللی LISEGA مقایسه شده است

دقت بار محصول، استانداردهای آزمایش و سیستم‌های مستندسازی ما با سیستم پشتیبانی لوله بین‌المللی LISEGA مقایسه شده‌اند.

بیش از یک تامین کننده استاندارد داخلی

برخلاف تولیدکنندگان استاندارد داخلی که فقط خود محصول را ارائه می کنند، ما با هر واحد فنری منحنی بار-تغییر مکان را عرضه می کنیم. ما همچنین به ترتیب آزمایش SGS شخص ثالث و بازرسی های شاهد کمک می کنیم و از بررسی اسناد توسط مهندسان PE/CPE برای پروژه های خارج از کشور پشتیبانی می کنیم.

چرا پشتیبانی فنر ثابت تیانشون را انتخاب کنید؟

میراث فنی عمیق: با تکیه بر 14 سال تجربه صنعت و یک تیم حرفه ای تحقیق و توسعه، ما پشتیبانی فنی کامل فرآیند از تجزیه و تحلیل تنش خط لوله، محاسبه انتخاب نوع تا راهنمایی نصب را ارائه می دهیم.

تأیید پروژه جهانی: محصولات به طور پایدار در پروژه های برق، پتروشیمی و انرژی در بیش از 40 کشور در سراسر جهان کار می کنند و در برابر آزمایشات راه اندازی/خاموش شدن چندین واحد و شرایط کاری شدید مقاومت می کنند.

قابلیت خدمات سفارشی: برای محدودیت‌های فضایی خاص یا الزامات بار غیراستاندارد، ما می‌توانیم راه‌حل‌های مهندسی و طراحی ساختار کنسرو سفارشی ارائه کنیم.

ضمانت پس از فروش قابل اعتماد: ما یک فایل کامل و مکانیزم پاسخ مشتری را ایجاد کرده ایم، با ارائه ارزیابی وضعیت، تنظیم مجدد بار و راهنمایی تعویض در طول تعمیر و نگهداری خاموش، کاهش خطرات بهره برداری و نگهداری نیروگاه ها.
