پشتیبانی دائمی بهار آویزان

در بسیاری از سایت‌های صنعتی، تجهیزات، معابر، گروه‌های دریچه یا موانع دیگر در زیر خطوط لوله وجود دارد که نصب تکیه‌گاه‌های روی زمین را غیرممکن می‌سازد. در همین حال، برخی از خطوط لوله با قطر بزرگ جابجایی حرارتی بیش از 100 میلی متر را تجربه می کنند و نوسانات بار تکیه گاه های فنر متغیر معمولی باعث می شود که تنش خط لوله از حد مجاز فراتر رود.

منحنی جابجایی بار به دست آمده از آزمایش نوع تکیه گاه/ آویز فنر ثابت. محور افقی مخفف جابجایی است در حالی که محور عمودی نشان دهنده بار است. منحنی تقریباً افقی در طول مسیر کاری کامل باقی می‌ماند، و نشان می‌دهد که هنگام انحراف لوله‌ها به دلیل انبساط و انقباض حرارتی، نیروی نگهدارنده اساساً ثابت می‌ماند.

این نوع آزمایش ثبات بار، پایداری کامل سفر و قابلیت اطمینان عملیاتی واحدهای فنر ثابت را تأیید می کند. همه واحدهای تولیدی تحت کالیبراسیون بار قبل از حمل و نقل هستند، با انحراف بار در محدوده ± 6٪ مطابق با ANSI/MSS-SP-58-2018 و NB/T47038-2013 کنترل می شود.

این محصولات برای سیستم‌های لوله‌کشی صنعتی با جابجایی حرارتی زیاد، از جمله خطوط لوله بخار اصلی و سایر لوله‌های با دمای بالا و فشار بالا قابل استفاده هستند.

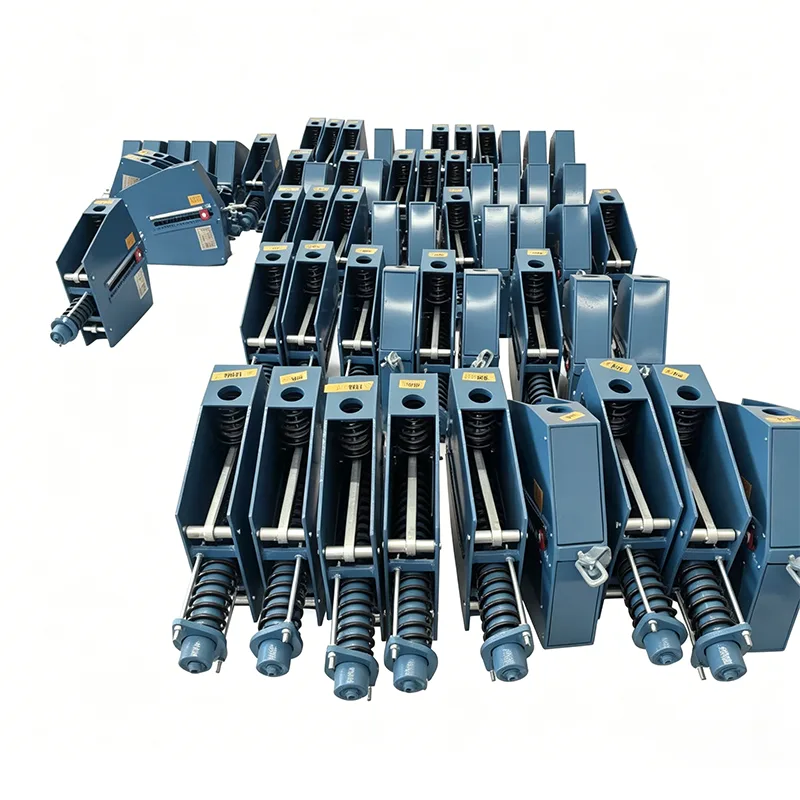

پشتیبانی فنر ثابت آویزان این چالش صنعت را به خوبی حل می کند. این دستگاه با تعلیق از سازه‌های فولادی بالای سر نصب می‌شود و هیچ فضایی در زیر خطوط لوله اشغال نمی‌کند، در حالی که نیروی نگهدارنده ثابتی با نرخ نوسان ≤5% در کل سکته مغزی ایجاد می‌کند.

مشخصات فنی محصول

مقایسه بین روش‌های نصب آویزان و نصب روی زمین

دو روش نصب، سناریوهای قابل اجرا مربوط به خود را برای شرایط مختلف سایت دارند، و پشتیبانی فنر ثابت آویزان مزایای غیرقابل جایگزینی را در محیط‌های با محدودیت فضا ارائه می‌دهد:

طراحی ساختاری منحصراً برای شرایط تعلیق بهینه شده است

بر اساس طراحی کلی پشتیبانی فنر ثابت، تکیه گاه های فنر ثابت آویزان تحت بهینه سازی های هدفمند برای ویژگی های تنش نصب سیستم تعلیق قرار گرفته اند:

▶  لوله‌های بالابر یکپارچه فورج شده: تیغه‌های بالابر برتر از فناوری آهنگری یکپارچه بدون نقص جوش استفاده می‌کنند و ضریب ایمنی 2.5 برابر را به دست می‌آورند.

▶  دستگاه محدودکننده ضد نوسان: مجهز به ساختارهای محدودکننده عرضی برای جلوگیری از نوسان بیش از حد خط لوله در حین کار.

▶  مجموعه میله آویز قابل تنظیم: میله های آویز استاندارد 1 تا 3 متری برای سازگاری با ارتفاع های مختلف نصب.

▶  طراحی حفاظت از سقوط: مکانیسم‌های ایمنی مضاعف در تمام نقاط اتصال برای جلوگیری از سقوط در ارتفاع بالا نصب می‌شوند.

▶  نمایشگر جابجایی بصری: صفحات در مقیاس بزرگ برای مشاهده آسان وضعیت عملیات توسط پرسنل زمینی در کناره نصب شده اند.

نمودار مشخصات استاندارد سری کامل

پنج سری استاندارد از تکیه گاه های فنر ثابت آویزان برای پوشش بیشتر نیازهای کاربرد صنعتی در دسترس هستند:

تمامی محصولات با استانداردهای GB/T 17116.2، ANSI/ASME B31.1 و API RP 551 مطابقت دارند.

عملکرد اندازه گیری شده در مقابل استانداردهای صنعت

شاخص های کلیدی عملکرد فنرهای ثابت آویزان همگی فراتر از الزامات استاندارد ملی هستند. تمام داده ها از سوابق بازرسی 100٪ کامل از آزمایشگاه معتبر CNAS ما به دست می آید:

سیستم کنترل کیفیت قابل ردیابی کامل چرخه عمر

برای اطمینان از ایمنی کامل محصولات نصب شده در ارتفاعات بالا، ما یک کد شناسایی منحصر به فرد محصول را به هر پشتیبانی فنر ثابت آویزان اختصاص می دهیم که امکان ردیابی کامل چرخه عمر را فراهم می کند:

▶  قابلیت ردیابی مواد خام: هر دسته از فولاد با گواهینامه آزمایش آسیاب اصلی (MTC) همراه است و نتایج تجزیه و تحلیل طیفی به کد شناسایی متصل است.

▶  سوابق فرآیند تولید: اپراتورها و مُهرهای زمانی برای همه فرآیندهای حیاتی (جوشکاری، عملیات حرارتی، مونتاژ) به طور کامل مستند شده است.

▶  بایگانی گزارش بازرسی: همه گزارش‌های بازرسی به فایل‌های الکترونیکی تبدیل می‌شوند و می‌توانند به صورت آنلاین از طریق کد شناسایی درخواست شوند.

▶ علامت گذاری کارخانه: کد شناسایی منحصر به فرد، تاریخ تولید و شماره بازرس روی پلاک نام محصول حک شده است.

▶   ردیابی پس از فروش: اطلاعات نصب و عملکرد محصول به طور همزمان در سیستم وارد می شود و پشتیبانی فنی مادام العمر را ارائه می دهد.

سناریوهای کاربردی معمولی و رکورد پیگیری

فنرهای ثابت آویزان با موفقیت در بیش از 320 پروژه صنعتی در سرتاسر جهان به کار گرفته شده است که مجموع تحویل آنها بیش از 180000 واحد است. سناریوهای معمولی عبارتند از:

▶  قطعات ارتفاع بالا خطوط لوله بخار اصلی و بخار گرم در نیروگاه ها

▶ خطوط لوله فرآیند بالا در مناطق کارخانه پالایش نفت

▶ خطوط لوله بالای مخزن در پایانه‌های دریافت LNG

▶  بخش های معلق خطوط لوله هوای گرم کوره بلند در کارخانه های فولادی

▶  خطوط لوله بخار مرتفع از عرض رودخانه و چهارراه در شهرها

▶ خطوط لوله با قطر بزرگ در جزایر متعارف نیروگاه هسته ای

ما می‌توانیم کپی‌هایی از قراردادهای پروژه گذشته، گزارش‌های پذیرش مالک و عکس‌های عملیات در محل را به‌عنوان اثبات توانایی‌های خود ارائه کنیم.

انحصاری نصب و خدمات فنی

در پاسخ به الزامات ویژه نصب در ارتفاع بالا برای تکیه گاه های آویزان، ما خدمات انحصاری را ارائه می دهیم:

▶   طراحی گره نصب رایگان و محاسبه بار

▶   اعزام مهندسان عملیات در ارتفاع بالا برای راهنمایی نصب در محل

▶  تهیه ابزار نصب اختصاصی و تجهیزات حفاظت ایمنی

▶ دوره ضمانت ۱۸ ماهه، ۶ ماه بیشتر از استاندارد صنعتی

▶  خدمات بازرسی منظم برای اطمینان از عملکرد ایمن طولانی مدت محصولات

سوالات متداول (سؤالات متداول)

س: اگر ارتفاع نصب کافی نباشد چه؟

پاسخ: ما می‌توانیم نسخه‌های میله آویز کوتاه را با توجه به ارتفاع واقعی سایت سفارشی کنیم، یا راه‌حل‌های نصب تعبیه‌شده بالایی را برای به حداکثر رساندن صرفه‌جویی در فضای نصب ارائه کنیم.

س: چگونه بار پشتیبانی را از زمین تنظیم کنیم؟

A: همه مدل ها مجهز به دستگاه های قابل تنظیم روی زمین هستند. تنظیم دقیق بار را می توان با استفاده از یک آچار توسعه یافته اختصاصی از روی زمین تکمیل کرد و نیاز به عملیات در ارتفاع بالا را از بین می برد.

س: محصولات در طول حمل و نقل چگونه محافظت می شوند؟

A: ما از جعبه های چوبی سفارشی با مواد بالشتک داخلی و دستگاه های ثابت برای جلوگیری از تغییر شکل مکانیسم شاتون در حین حمل و نقل استفاده می کنیم. یک دستگاه قفل حمل و نقل نیز گنجانده شده است تا اطمینان حاصل شود که محصولات در شرایط عالی به سایت می رسند.
