چگونه پشتیبانی فنر آویز می تواند ایمنی و پایداری سیستم های لوله کشی صنعتی را بهبود بخشد

ساپورت آویز فنرینقش مهمی در کنترل وزن لوله، حرکت حرارتی و ارتعاش در سیستم‌های لوله‌کشی صنعتی دارد. تیانشون راه‌حل‌های آویز فنری مهندسی شده را با درجه‌بندی بار از 10 نیوتن تا 100 هزار نیوتن و قابلیت جابجایی تا 200 میلی‌متر ارائه می‌کند که از کاربردهای برق، پتروشیمی، ال‌ان‌جی، پالایشگاه، گرمایش، داروسازی و صنایع غذایی پشتیبانی می‌کند.

یک تکیه گاه آویز فنری که به درستی انتخاب شده است به سیستم لوله کشی اجازه می دهد تا با تغییر دمای عملیاتی با حفظ پشتیبانی عمودی کنترل شده، ایمن حرکت کند. برخلاف آویزهای سفت و سخت، سیستم‌های مبتنی بر فنر می‌توانند انبساط و انقباض حرارتی را در خود جای دهند، بارها را به طور مؤثرتری توزیع کنند و به کاهش تنش منتقل شده به لوله‌ها و تجهیزات متصل کمک کنند. تیانشون مجموعه‌های آویز فنری را با استفاده از فولادهای فنری مانند 60Si2MnA و 50CrVA، با گزینه‌هایی برای محفظه‌های فولاد کربنی، پوشش‌های محافظ، اتصالات سفارشی، و الزامات بار و جابجایی خاص پروژه تولید می‌کند. درک ساختار، اصل کار، مشخصات، الزامات آزمایش و شرایط کاربرد هنگام انتخاب یک پشتیبانی برای یک خط لوله صنعتی ضروری است.

فهرست مطالب

ساپورت آویز فنری چیست؟

ساپورت آویز فنری چگونه کار می کند؟

اجزای اصلی چیست؟

مزایای اصلی عملکرد چیست؟

مهندسان چه پارامترهای فنی را باید بررسی کنند؟

از تکیه گاه های آویز فنری کجا استفاده می شود؟

متغیر در مقابل پشتیبانی بهار ثابت

تکیه گاه های آویز فنری چگونه تست می شوند؟

چگونه باید پشتیبانی مناسب را انتخاب کنید؟

سوالات متداول

یک راه حل سفارشی آویز فنری دریافت کنید

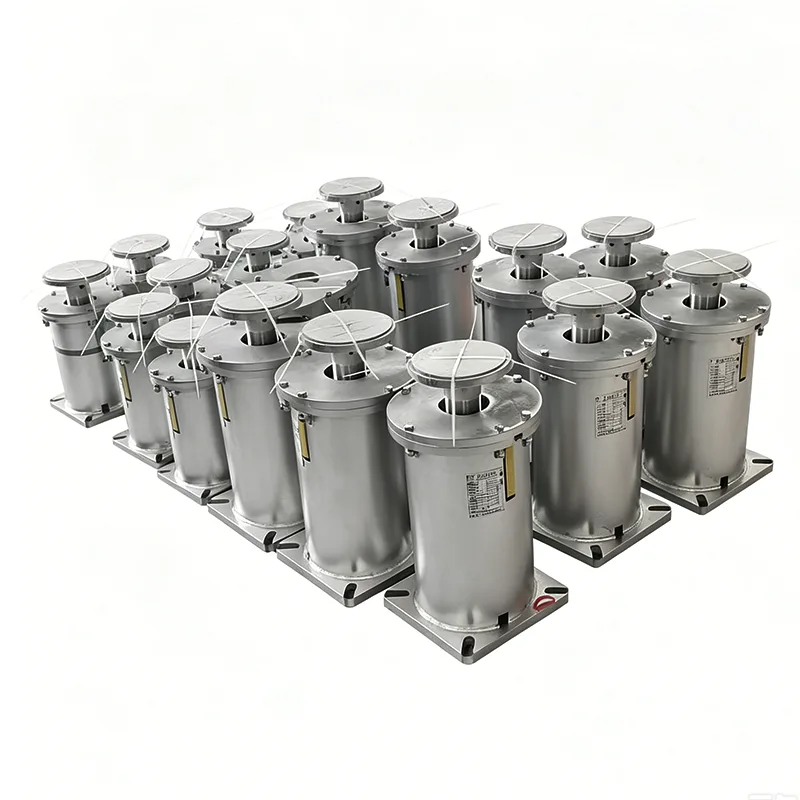

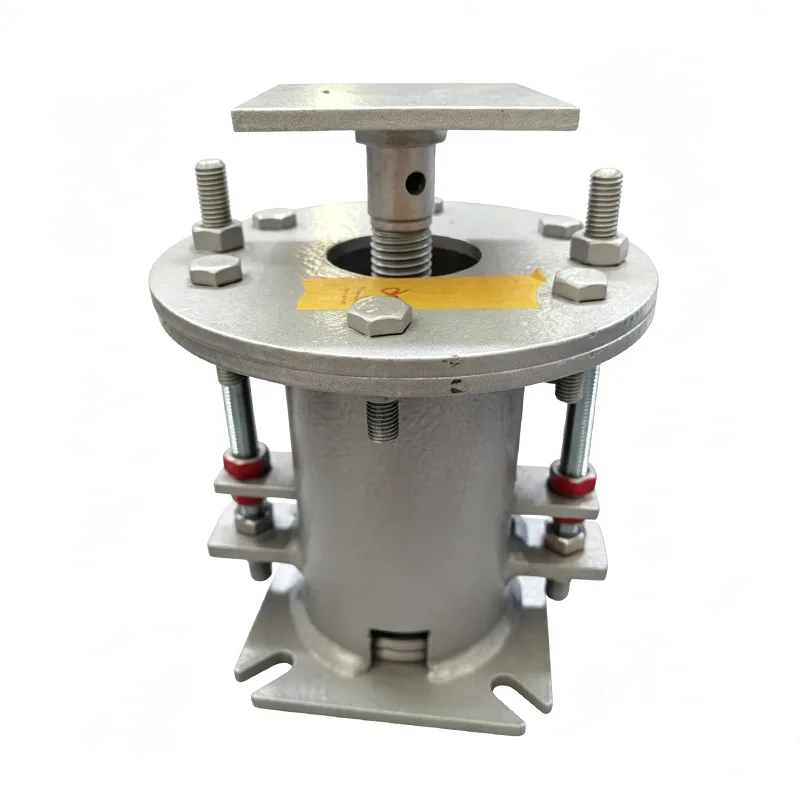

ساپورت آویز فنری چیست؟

تکیه گاه آویز فنری یک تکیه گاه لوله کشی مکانیکی است که برای حمل وزن خط لوله طراحی شده و در عین حال امکان حرکت عمودی کنترل شده را فراهم می کند. از رفتار الاستیک فنر برای تطبیق با حرکت ایجاد شده توسط تغییرات دما، بارهای عملیاتی و سایر شرایط سرویس استفاده می کند.

هنگامی که یک لوله فرآیند گرم می شود، می تواند منبسط شود و از موقعیت سرد خود حرکت کند. وقتی خنک می شود، لوله منقبض می شود. یک تکیه گاه سفت و سخت می تواند این حرکت را محدود کند و به طور بالقوه تنش اضافی لوله ایجاد کند. آویز فنری که به درستی مهندسی شده باشد، نیروی پشتیبانی را فراهم می کند و در عین حال به لوله اجازه می دهد تا در محدوده سفر طراحی شده خود حرکت کند.

این امر باعث می‌شود که پشتیبانی‌های مبتنی بر فنر برای خطوط بخار، لوله‌کشی فرآیند با دمای بالا، سیستم‌های تولید برق، تأسیسات پتروشیمی، پالایشگاه‌ها و سایر تأسیساتی که جابجایی حرارتی باید در طول طراحی تنش لوله در نظر گرفته شود، مفید باشد.

برای مهندسان پروژه، پشتیبانی نباید صرفاً با اندازه اسمی لوله انتخاب شود. بار عملیاتی، بارهای سرد و گرم، حرکت مورد انتظار، جهت نصب، دما، ابعاد اتصال و استانداردهای طراحی قابل اجرا همه باید ارزیابی شوند.

ساپورت آویز فنری چگونه کار می کند؟

اصل عملیاتی ساده است: مجموعه فنر در حالی که اجازه جابجایی عمودی لوله را می دهد، یک نیروی نگهدارنده کنترل شده ایجاد می کند.

1. بار لوله منتقل می شود:آویز بخشی از وزن و بار عملیاتی لوله را به سازه نگهدارنده منتقل می کند.
2. تغییرات دما باعث حرکت می شود:همانطور که خط لوله گرم یا سرد می شود، انبساط یا انقباض حرارتی باعث حرکت عمودی می شود.
3. بهار پاسخ می دهد:فنر با توجه به جهت و اندازه حرکت فشرده یا امتداد می یابد.
4. حرکت کنترل شده باقی می ماند:تکیه گاه جابجایی طراحی شده را به جای فشار دادن لوله به یک موقعیت ثابت در نظر می گیرد.
5. بار توزیع می شود:انتخاب صحیح تکیه گاه به جلوگیری از بارگذاری موضعی بیش از حد در تکیه گاه های لوله و تجهیزات متصل کمک می کند.

در طراحی عملی لوله کشی، آویز فنری به عنوان بخشی از یک سیستم پشتیبانی بزرگتر عمل می کند. کفش های لوله، تکیه گاه های سفت و سخت، راهنماها، لنگرها و سایر اجزا ممکن است با توجه به تحلیل تنش لوله و الزامات پروژه با هم استفاده شوند.

اجزای اصلی چیست؟

قابلیت اطمینان آویز فنری به تعامل بین مجموعه فنر، محفظه، مکانیسم تنظیم و سخت افزار اتصال آن بستگی دارد. یک پیکربندی معمولی شامل اجزای زیر است:

ابعاد اتصال و لوازم جانبی را می توان زمانی که تنظیمات استاندارد با شرایط نصب مطابقت ندارند سفارشی کرد. این امر به ویژه برای پروژه های مقاوم سازی یا قفسه های لوله پیچیده که در آن فضای نصب در دسترس محدود است، مهم است.

مزایای اصلی عملکرد چیست؟

جبران حرکت حرارتی

مزیت اصلی این است که می توان حرکت لوله عمودی ناشی از تغییرات دما را انجام داد. طرح‌های آویز فنری استاندارد تیانشون بسته به پیکربندی انتخابی، می‌توانند گزینه‌های جابجایی رتبه‌بندی‌شده 50، 80، 120، 150 و 200 میلی‌متری را ارائه دهند.

پشتیبانی بار کنترل شده

خطوط لوله صنعتی به دلیل سیالات فرآیند، عایق کاری و تغییر شرایط خدمات می توانند در حین کار به طور قابل توجهی سنگین تر شوند. یک مجموعه فنری که به درستی مشخص شده است به حفظ پشتیبانی کنترل شده در طول چرخه عملیاتی کمک می کند.

کاهش انتقال ارتعاش

ترتیبات فنری می تواند به کاهش انتقال مستقیم ارتعاش لوله به اعضای سازه کمک کند. این می تواند در مورد تجهیزات دوار، سیستم های بخار، تجهیزات فرآیند و سایر تاسیساتی که کنترل ارتعاش در آنها مهم است، ارزشمند باشد.

انعطاف پذیری نصب

مکانیسم‌های تنظیم به نصاب‌ها اجازه می‌دهد تا موقعیت پشتیبانی و بار را در حین نصب تنظیم کنند. این می تواند تراز میدان را در مقایسه با یک آرایش پشتیبانی کاملاً سفت و سخت ساده کند.

سازگاری با پروژه های مختلف

مجموعه های آویز فنری را می توان بر اساس بارهای مختلف، الزامات سفر، مواد، انواع اتصالات و شرایط محیطی طراحی کرد. Tianshun همچنین راه حل های سفارشی برای بار، جابجایی، دما و الزامات اتصال ویژه ارائه می دهد.

مهندسان چه پارامترهای فنی را باید بررسی کنند؟

قبل از سفارش آویز فنری، مهندسان باید به جای انتخاب واحد تنها بر اساس قطر لوله، شرایط عملیاتی واقعی را تعیین کنند. مشخصات زیر از اهمیت ویژه ای برخوردار است:

برای پروژه‌های بین‌المللی EPC، مهندسان ممکن است استانداردهای خاص پروژه، گواهی‌های مواد، الزامات بازرسی، یا شاهد شخص ثالث را نیز مشخص کنند. این الزامات باید قبل از شروع تولید تأیید شود.

از تکیه گاه های آویز فنری کجا استفاده می شود؟

تکیه گاه های فنری برای لوله کشی های صنعتی که پشتیبانی بار باید همزمان با حرکت حرارتی کنترل شده وجود داشته باشد، مناسب هستند. کاربردهای رایج عبارتند از:

• لوله کشی بخار و آب نیروگاه حرارتی
• سیستم های لوله کشی کمکی نیروگاه هسته ای
• خطوط لوله فرآیند پتروشیمی
• لوله کشی و کوره پالایش نفت و ستون
• خطوط لوله ترمینال LNG و LPG
• شبکه های حرارت مرکزی شهری
• لوله کشی فرآیندهای دارویی
• لوله کشی بهداشتی فرآوری مواد غذایی
• خطوط بخار با دمای بالا و فشار بالا

برای تاسیسات شیمیایی و پتروشیمی، حفاظت از سطح و انتخاب مواد می تواند به ویژه مهم باشد، زیرا پشتیبانی ممکن است در معرض رطوبت، اتمسفر خورنده، یا دماهای عملیاتی سخت باشد.

متغیر در مقابل پشتیبانی بهار ثابت: تفاوت چیست؟

یکی از مهمترین تصمیمات در طراحی پشتیبانی خط لوله این است که آیا برنامه به پیکربندی فنر متغیر یا ثابت نیاز دارد.

یک تکیه گاه فنر متغیر ممکن است در جایی مناسب باشد که تغییر در نیروی نگهدارنده در طراحی تنش لوله کشی قابل قبول باقی بماند. در جایی که تجهیزات متصل دارای تغییرات بار مجاز شدیدتر هستند یا جاهایی که سفر عمودی قابل توجهی انتظار می رود، می توان یک آرایش فنری ثابت در نظر گرفت.

انتخاب صحیح باید بر اساس تحلیل تنش لوله‌کشی پروژه، شرایط بار سرد و گرم، جهت حرکت و محدودیت‌های نازل تجهیزات باشد.

تکیه گاه های آویز فنری چگونه تست می شوند؟

تضمین کیفیت به ویژه مهم است زیرا آویز فنری جزء باربر است. آزمایش نه تنها باید ابعاد خارجی بلکه وضعیت مواد، عملکرد فنر، رفتار بار و پوشش محافظ را نیز تأیید کند.

فعالیت های بازرسی و آزمایش معمولی عبارتند از:

1. بازرسی بصری و ابعادی
2. شناسایی مواد مثبت (PMI)، در صورت لزوم
3. تست سختی
4. تست ذرات مغناطیسی یا تست نفوذ مایع در صورت لزوم
5. تست بار فنری
6. تأیید منحنی بار-جابجایی
7. بازرسی ضخامت پوشش
8. بازرسی مونتاژ نهایی

گزارش‌های آزمایش کارخانه و گزارش‌های آزمایش مواد را می‌توان برای سفارش‌های قابل اجرا ارائه کرد. برای پروژه‌هایی که نیاز به تأیید اضافی دارند، بازرسی شخص ثالث، آزمایش شاهد، آزمایش مواد، NDT جوش یا بازرسی قبل از ارسال نیز می‌تواند بر اساس الزامات قرارداد ترتیب داده شود.

چگونه باید تکیه گاه آویز فنری مناسب را انتخاب کنید؟

انتخاب صحیح با داده های مهندسی شروع می شود. یک بسته مشخصات مفید باید شامل اطلاعات زیر باشد:

• اندازه و پیکربندی لوله
• بارهای عملیاتی و نصب شده
• شرایط بار سرد و گرم
• جابجایی عمودی مورد انتظار
• جهت حرکت
• دمای عملیاتی و طراحی
• ترتیب نصب مورد نیاز
• ابعاد اتصال
• الزامات مواد و پوشش
• استانداردهای طراحی و بازرسی قابل اجرا

برای سیستم های پیچیده، تامین تنش لوله کشی ایزومتریک یا برنامه پشتیبانی مربوطه می تواند به طور قابل توجهی دقت انتخاب آویز را بهبود بخشد. سپس مهندسان می توانند ارزیابی کنند که آیا فنر متغیر، فنر ثابت، یا ترتیب پشتیبانی دیگری مناسب است یا خیر.

هنگامی که ابعاد استاندارد نامناسب هستند، راه حل های آویز فنری سفارشی می تواند شامل ظرفیت بارگذاری ویژه، اتصالات غیر استاندارد، ابعاد نصب سفارشی، مواد مقاوم در برابر خوردگی و طرح هایی برای محیط های با دمای بالا یا پایین باشد.

سوالات متداول در مورد پشتیبانی فنر آویز

1. هدف اصلی از تکیه گاه آویز فنری چیست؟

هدف اصلی آن پشتیبانی از بارهای خط لوله و در عین حال امکان حرکت عمودی کنترل شده ناشی از انبساط و انقباض حرارتی است. همچنین می تواند به کاهش انتقال ارتعاش و حفظ وضعیت پشتیبانی پایدارتر در حین کار کمک کند.

2. آویز فنری تیانشون چه محدوده باری را می تواند تحمل کند؟

محدوده محصول استاندارد ارجاع شده، بارهای کاری از 10 تا 100000 نیوتن را پوشش می دهد. انتخاب واقعی به شرایط عملیاتی لوله، نیازهای بار، سفر و داده های طراحی پروژه بستگی دارد.

3. آویز فنری چقدر جابجایی را می تواند در خود جای دهد؟

گزینه های جابجایی نامی استاندارد شامل 50 میلی متر، 80 میلی متر، 120 میلی متر، 150 میلی متر و 200 میلی متر است. الزامات سفر سفارشی را می توان با توجه به حرکت لوله گذاری واقعی ارزیابی کرد.

4. معمولاً برای مونتاژ فنر از چه موادی استفاده می شود؟

مواد رایج فنری شامل 60Si2MnA و 50CrVA می باشد. مواد محفظه می تواند شامل فولاد کربنی Q235B و Q345B باشد، در حالی که در درمان سطح ممکن است از پوشش های غنی از روی اپوکسی یا گالوانیزه گرم استفاده شود.

5. چه زمانی باید یک تکیه گاه ثابت فنری در نظر گرفته شود؟

هنگامی که خط لوله حرکت عمودی قابل توجهی را تجربه می کند یا زمانی که تجهیزات متصل نیاز به نیروی پشتیبانی دارند تا تقریباً در طول مسیر طراحی شده ثابت بماند، می توان یک تکیه گاه ثابت فنر در نظر گرفت. انتخاب نهایی باید از تحلیل تنش لوله کشی و الزامات پروژه پیروی کند.

6. آیا می توان پایه های آویز فنری را سفارشی کرد؟

بله. سفارشی‌سازی می‌تواند الزامات بار و جابجایی، انتخاب مواد، انواع اتصال، ابعاد نصب، شرایط محیطی و سایر الزامات خاص پروژه را پوشش دهد.

یک راه حل سفارشی آویز فنری دریافت کنید

یک سیستم پشتیبانی فنر قابل اعتماد با داده های مهندسی دقیق، انتخاب مواد مناسب، تولید کنترل شده و آزمایش مستند شروع می شود. تیانشون تجربه تولید پشتیبانی فنری را با خدمات مهندسی سفارشی برای کاربردهای لوله کشی صنعتی ترکیب می کند. اگر در حال برنامه ریزی برای پروژه های برق، پتروشیمی، پالایشگاه، LNG، گرمایش، داروسازی یا سایر پروژه های لوله کشی هستید، بار، جابجایی، دما، اتصال و کمیت مورد نیاز خود را با تیم مهندسی به اشتراک بگذارید. درباره پشتیبانی آویز فنری تیانشون بیشتر بدانید یابا ما تماس بگیریدبرای یک پیشنهاد و نقل قول خاص پروژه
