زمانی که لوله‌کشی صنعتی باید انبساط حرارتی را داشته باشد در حالی که در برابر بارهای شوک ناگهانی مقاومت می‌کند.تیانشونفراهم می کندگیره های هیدرولیک برای مهار لولهطراحی شده برای کمک به حفظ ثبات سیستم در شرایط عملیاتی سخت. این دستگاه‌های حساس به سرعت امکان حرکت تدریجی لوله را در طول عملیات عادی فراهم می‌کنند و زمانی که جابجایی سریع یکپارچگی لوله‌ها را تهدید می‌کند، مهار دینامیکی ایجاد می‌کنند.
اسنابرهای هیدرولیک ابزارهای مهار دینامیکی ضروری در نیروگاه ها، تاسیسات پتروشیمی، پالایشگاه ها و سایر تاسیسات صنعتی هستند که در آن سیستم های لوله کشی با نیروهای لرزه ای، چکش آب، گذراهای فشار و اختلالات مربوط به تجهیزات مواجه می شوند. بر خلاف مهارهای سفت و سخت معمولی، آنها حرکت حرارتی آهسته را در خود جای می دهند در حالی که در برابر جابجایی ناگهانی و با سرعت بالا مقاومت می کنند. این مقاله اصول عملیاتی، اجزای کلیدی، ملاحظات مهندسی، کاربردها و الزامات نگهداری را توضیح می‌دهد. همچنین نحوه انتخاب تجهیزات مناسب برای پروژه های مهار لوله خاص و اینکه تیانشون چگونه می تواند نیازهای لوله کشی صنعتی را پشتیبانی کند، توضیح می دهد.
اسنابرهای هیدرولیک دستگاه های مکانیکی-هیدرولیک تخصصی هستند که حرکت سریع را در سیستم های لوله کشی محدود می کنند در حالی که امکان حرکت نسبتاً نامحدود در سرعت های پایین را فراهم می کنند. آنها به ویژه در تاسیساتی که لوله ها در طول چرخه های عملیاتی معمولی منبسط، منقبض یا جابجا می شوند، اما باید در طول رویدادهای دینامیکی غیرمنتظره کنترل شوند، ارزشمند هستند.
یک اسنابر هیدرولیک معمولی شامل یک سیلندر، پیستون، میله پیستون، سیال هیدرولیک، مکانیزم کنترل جریان داخلی، مهر و موم و اتصالات انتهایی است. هنگامی که یک لوله به دلیل تغییرات دما به آرامی حرکت می کند، سیال هیدرولیک از طریق گذرگاه های کالیبره شده جریان می یابد و به پیستون اجازه حرکت می دهد. هنگامی که حرکت از سرعت فعال سازی مشخص شده دستگاه فراتر رود، مقاومت هیدرولیکی به میزان قابل توجهی افزایش می یابد و به مهار لوله کمک می کند.
اسنابرهای هیدرولیک معمولاً در کنار تکیه گاه های باربر کار می کنند و نه جایگزینی آنها. آویزهای فنری، کفش‌های لوله و سایر تکیه‌گاه‌ها وزن لوله را حمل می‌کنند و حرکت عادی را در خود جای می‌دهند، در حالی که اسنابرها در برابر بارهای دینامیکی مشخص، مهار می‌کنند.
برای جزئیات مربوط به پروژه، اطلاعات محصول Snubbers Hydraulic Tianshun برای Pipe Restraint را بررسی کنید.
اصل کار بر رابطه بین سرعت پیستون و مقاومت هیدرولیکی متکی است. این دستگاه به جابجایی تدریجی و حرکت ناگهانی واکنش متفاوتی نشان می‌دهد و به سیستم‌های لوله‌کشی کمک می‌کند تا در طول عملیات معمولی بدون قربانی کردن محدودیت دینامیکی انعطاف‌پذیر باقی بمانند.
لوله های صنعتی با افزایش و کاهش دمای عملیاتی تغییرات ابعادی را تجربه می کنند. در حین حرکت به اندازه کافی آهسته، اسنابر به پیستون خود اجازه می دهد تا با مقاومت محدود از درون سیلندر عبور کند. این به جلوگیری از مهار غیر ضروری انبساط و انقباض حرارتی کمک می کند.
در طول یک رویداد لرزه ای، چکش آب، حرکت توربین، یا گذرا، سرعت لوله می تواند به سرعت افزایش یابد. مکانیزم هیدرولیک داخلی اسنابر جریان سیال را با رسیدن به شرایط فعال سازی مشخص شده محدود می کند.
افزایش مقاومت هیدرولیکی حرکت بیشتر پیستون را به طور قابل ملاحظه ای دشوارتر می کند. سپس این دستگاه نیروی مهار حاصل را از طریق اتصالات نصب شده خود به ساختار نگهدارنده منتقل می کند و به محدود کردن جابجایی بیش از حد لوله کمک می کند.
هنگامی که گذرا فروکش کرد، مکانیسم بسته به طراحی می تواند به رفتار عادی خود که اجازه حرکت را می دهد بازگردد. اندازه‌گیری، نصب و نگهداری صحیح برای اطمینان از اینکه snubber در طول عمر مفید خود همانطور که در نظر گرفته شده است، مهم است.
اسنابرهای هیدرولیکی که به درستی مشخص شده اند مزایای مهندسی متعددی را برای سیستم های لوله کشی صنعتی ارائه می دهند.
یک محدودیت مهم این است که اسنابرهای هیدرولیک راه حل های جهانی برای هر مشکل ارتعاشی نیستند. مناسب بودن آنها به ویژگی های حرکت، محدوده فرکانس، موارد بارگذاری و الزامات عملکرد سیستم لوله کشی بستگی دارد. ارتعاش با دامنه کم و فرکانس بالا ممکن است به یک رویکرد کنترل ارتعاش متفاوت یا مکمل نیاز داشته باشد.
اسنابرهای هیدرولیک اغلب برای شبکه های لوله کشی حیاتی در نظر گرفته می شوند که جابجایی ناگهانی می تواند بر تداوم عملیات، یکپارچگی تجهیزات یا ایمنی کارخانه تأثیر بگذارد.
خطوط بخار اصلی، لوله کشی آب تغذیه و سایر مدارهای پرانرژی ممکن است بارهای دینامیکی را در طول سفرهای تجهیزات، گذراهای فشار، یا رویدادهای لرزه ای تجربه کنند. اسنابرها در مواقعی که شرایط طراحی ایجاب می کند به مهار حرکت کمک می کند.
لوله‌کشی فرآیند متصل به پمپ‌ها، کمپرسورها، کوره‌ها و تجهیزات تحت فشار ممکن است در معرض تغییرات سریع در شرایط عملیاتی قرار گیرند. مهارهای مهندسی شده مناسب می توانند به کنترل بارهای گذرا و محافظت از اتصالات آسیب پذیر کمک کنند.
سیستم‌های لوله‌کشی مرتبط با ایمنی ممکن است به عملکرد مهار، صلاحیت زیست‌محیطی و ارزیابی لرزه‌ای به دقت مستند شده نیاز داشته باشند. انتخاب باید از کدهای پروژه قابل اجرا و الزامات صلاحیت پیروی کند نه اینکه تنها بر توضیحات کلی محصول تکیه کند.
فرآوری گاز، تأسیسات گاز طبیعی مایع و خطوط انتقال فشار بالا ممکن است به ترتیبات پشتیبانی تخصصی نیاز داشته باشند تا حرکت عملیاتی را در حین کنترل رویدادهای دینامیکی مشخص انجام دهند.
اتصالات انبساط دم فلزی و اجزای مشابه می توانند به جابجایی بیش از حد یا بارگذاری خارجی حساس باشند. اسنابرهای با موقعیت مناسب ممکن است به محدود کردن حرکت در شرایط گذرا کمک کنند، مشروط بر اینکه آرایش کامل مهار برای بارهای مشترک و لوله‌کشی طراحی شده باشد.
عملکرد اسنابر هیدرولیک به چندین پارامتر طراحی به هم پیوسته بستگی دارد. جدول زیر مقادیر معرف منتشر شده در اطلاعات محصول تیانشون را خلاصه می کند. الزامات واقعی باید برای مدل و پروژه خاص تأیید شود.
| پارامتر | محدوده یا گزینه نماینده | ملاحظات مهندسی |
|---|---|---|
| ظرفیت بار | تقریباً 5 کیلونیوتن تا 500 کیلونیوتن و بالاتر برای واحدهای سفارشی | باید نیروهای مهار محاسبه شده و موارد بار مشخص را در خود جای دهد. |
| سکته مغزی استاندارد | 100، 150، 200، 300 و 500 میلی متر | باید جابجایی حرارتی مورد انتظار و تحمل نصب را پوشش دهد. |
| سرعت فعال سازی | معمولاً 5-50 میلی‌متر بر ثانیه، مشروط به مشخصات | باید حرکت عادی لوله را از شرایط دینامیکی که نیاز به مهار دارند متمایز کند. |
| دمای کاری استاندارد | تقریباً -40 درجه سانتیگراد تا +120 درجه سانتیگراد | بررسی مناسب بودن سیال، مهر و موم و مواد در دمای واقعی سرویس. |
| مواد سیلندر | گزینه های فولاد کربنی یا فولاد آلیاژی | انتخاب بستگی به بار، محیط و مشخصات پروژه دارد. |

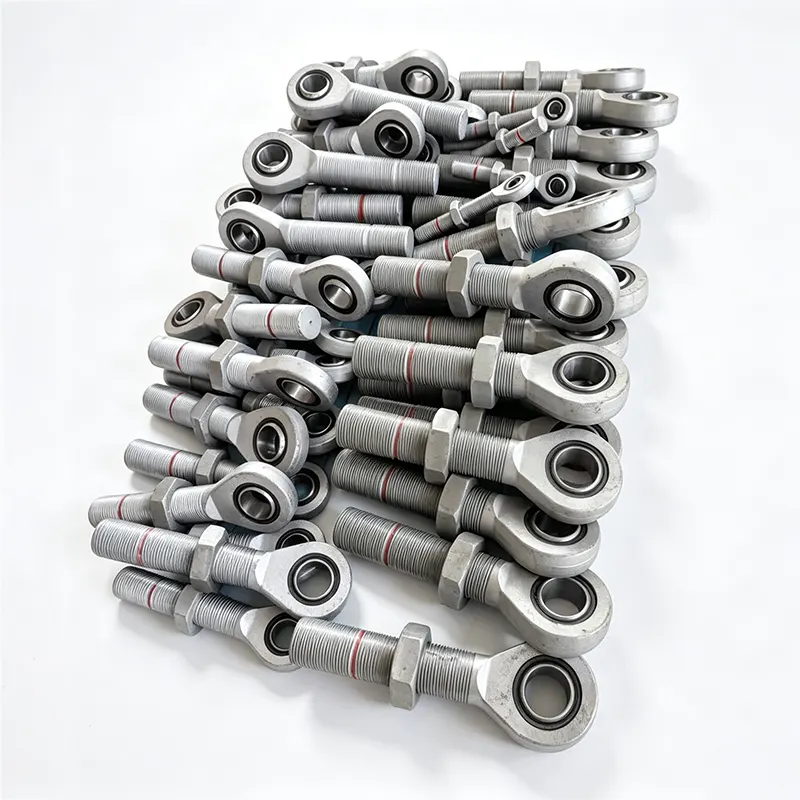

| پایان دادن به اتصالات | گزینه های چشم میله ای، میله ای، مفصل توپی و نخی | باید با پیوست سازه و جهت حرکت مجاز مطابقت داشته باشد. |
| تست کردن | تست عملکرد، فشار و نشت همانطور که مشخص شده است | سوابق بازرسی و مدارک مورد نیاز را قبل از پذیرش تایید کنید. |
این مقادیر نشان دهنده اطلاعات محصول هستند، نه جایگزینی برای برگه داده تایید شده یا محاسبه خاص پروژه. برای خدمات هسته ای، دمای بالا، یا سایر خدمات حیاتی، الزامات صلاحیت قابل اجرا را مستقیماً با سازنده تأیید کنید.
انتخاب یک اسنابر هیدرولیک مستلزم هماهنگی بین تحلیل تنش لوله‌کشی، طراحی پشتیبانی، رابط‌های تجهیزات و شرایط سایت است. خرید بر اساس قطر اسمی لوله به تنهایی کافی نیست.
تعیین کنید که آیا مهار باید بار لرزه‌ای، چکش آب، تخلیه سوپاپ ایمنی، رفت‌وآمدهای تجهیزات، حرکت ناشی از باد یا موارد گذرا دیگر را بررسی کند. محفظه بار حاکم، عملکرد مهار مورد نیاز را ایجاد می کند.
از آنالیز تنش لوله کشی تایید شده برای ایجاد نیروهای مورد نیاز در کشش و فشار استفاده کنید. رتبه بندی اسنابر، استحکام اتصال، فولاد ساختاری، جوش ها و اجزای لوله متصل را به عنوان بخشی از مسیر بار کامل بررسی کنید.
سفر حرارتی گرم به سرد مورد انتظار، موقعیت نصب و جابجایی احتمالی را تحت شرایط عملیاتی قابل اجرا تعیین کنید. ضربه کافی به جلوگیری از تماس ناخواسته انتهای سفر و تداخل با حرکت عادی لوله کمک می کند.
سرعت فعال سازی باید برای محدوده مورد انتظار حرکت عادی و رویدادهای دینامیکی که نیاز به مهار دارند مناسب باشد. کالیبراسیون نادرست می تواند منجر به مقاومت ناخواسته در طول عملیات معمول یا پاسخ ناکافی در طول یک گذرا شود.
دمای محیط و لوله، قرار گرفتن در معرض خوردگی، رطوبت، سازگاری با سیال و هرگونه الزامات محیطی خاص را بررسی کنید. کاربردهای تخصصی ممکن است به مواد پیشرفته، مهر و موم، پوشش های محافظ یا آزمایش صلاحیت نیاز داشته باشند.
کدهای طراحی حاکم و مشخصات پروژه را شناسایی کنید. بسته به کاربرد، این موارد ممکن است شامل الزامات مربوطه از استانداردهای ASME B31.1، ASME B31.3، استانداردهای MSS یا مشخصات خدمات هسته ای باشد. نسخه های دقیق، کاربرد، و محدوده صلاحیت مورد نیاز را با مهندس مسئول تأیید کنید.
برای اطلاعات بیشتر در مورد تجهیزات پشتیبانی تکمیلی، تکیه گاه های فنری ثابت تیانشون را بررسی کنید و بررسی کنید که چگونه اجزای انتخاب شده می توانند در یک سیستم پشتیبانی لوله هماهنگ با هم کار کنند.
حتی یک اسنابر هیدرولیک که به درستی انتخاب شده باشد، در صورت نصب نادرست یا نگهداری ناکافی می تواند عملکرد ضعیفی داشته باشد. نصب و بازرسی باید از دستورالعمل های سازنده و مستندات پروژه تایید شده پیروی کند.
بازرسی باید نشت مایع هیدرولیک، خوردگی، آسیب میله پیستون، اتصالات شل، آب بندی های آسیب دیده، جابجایی غیرعادی و شواهد تداخل مکانیکی را در نظر بگیرد. هر شرایط غیرعادی باید بر اساس دستورالعمل های خدمات سازنده ارزیابی شود.
فواصل بازرسی و برنامه تعمیرات اساسی باید منعکس کننده کتابچه راهنمای تجهیزات، محیط عملیاتی، تاریخچه رویداد و الزامات پروژه باشد. راهنمای منتشر شده Tianshun نشان دهنده بازرسی در فواصل زمانی تقریباً سه تا پنج ساله و تعمیرات اساسی احتمالی در حدود ده سال در شرایط عادی خدمات است. اینها باید به‌عنوان یک دستورالعمل عمومی به‌جای الزامات جهانی در نظر گرفته شوند. برنامه های کاربردی حیاتی ممکن است به برنامه زمانی متفاوتی نیاز داشته باشند.
پس از یک رویداد لرزه ای قابل توجه یا سایر شرایط گذرا مبتنی بر طراحی، قبل از بازگرداندن تجهیزات آسیب دیده به سرویس، سیستم مهار را طبق رویه های قابل اجرا در سایت بررسی کنید.
هدف اصلی آنها اجازه دادن به حرکت آهسته لوله در طول شرایط عملیاتی عادی و در عین حال محدود کردن جابجایی سریع ناشی از رویدادهای دینامیکی مشخص است. این به کنترل بارهای منتقل شده به لوله کشی، تجهیزات متصل و سازه های نگهدارنده کمک می کند.
آویز فنری وزن لوله را در حالی که حرکت حرارتی را در خود جای می دهد پشتیبانی می کند. یک اسنابر هیدرولیک در درجه اول مهار دینامیکی را فراهم می کند و به طور کلی جایگزین عملکرد باربری تکیه گاه نمی شود. هر دو ممکن است در یک سیستم لوله کشی برای اهداف مهندسی مختلف استفاده شوند.
با تجزیه و تحلیل تنش لوله کشی تایید شده شروع کنید و موارد بار دینامیکی حاکم را شناسایی کنید. انتخاب باید نیروهای مهار، ظرفیت کشش و فشار، ضربه، بارهای نصب و استحکام سیستم اتصال کامل را در نظر بگیرد.
بسیاری از اسنابرهای هیدرولیک از نصب افقی، عمودی یا شیبدار پشتیبانی می کنند، اما جهت گیری مجاز به طراحی بستگی دارد. قبل از نصب دستورالعمل‌های سازنده، پیکربندی نصب و هرگونه محدودیت خاص پروژه را تأیید کنید.
بله بازرسی باید نشت، خوردگی، وضعیت میله، اتصالات و عملکرد عملکردی را در صورت لزوم پوشش دهد. برنامه بازرسی و تعمیرات اساسی باید از دستورالعمل سازنده و الزامات عملیاتی نصب پیروی کند.
خیر. آنها اساساً برای مهار حرکت سریع و بارهای گذرای مشخص در نظر گرفته شده اند. لرزش مداوم با دامنه کم و فرکانس بالا ممکن است به تجزیه و تحلیل اضافی و سایر اقدامات کنترل ارتعاش نیاز داشته باشد.
ظرفیت بار مورد نیاز، ضربه، دمای عملیاتی و محیطی، سرعت فعال سازی، جهت نصب، اتصالات انتهایی، تنش لوله یا نقشه های پشتیبانی، شرایط محیطی، و استانداردهای قابل اجرا پروژه را ارائه دهید. این جزئیات به سازنده کمک می کند تا پیکربندی مناسب را ارزیابی کند.
اسنابرهای هیدرولیک برای مهار لوله نقش مهمی در سیستم های لوله کشی صنعتی ایفا می کنند که باید حرکت حرارتی معمول را در عین مقاومت در برابر نیروهای دینامیکی ناگهانی در خود جای دهند. انتخاب صحیح به بارهای محاسبه شده، نیازهای ضربه، ویژگی های فعال سازی، جزئیات نصب، سازگاری مواد و استانداردهای طراحی و صلاحیت قابل اجرا بستگی دارد. ادغام اسنابرها با تکیه گاه های لوله و اجزای توسعه مناسب به ایجاد یک سیستم مهار هماهنگ به جای تکیه بر یک دستگاه واحد برای حل هر مشکل حرکتی کمک می کند.
تیانشون پروژه های لوله کشی صنعتی را با راه حل های snubber هیدرولیک و محصولات پشتیبانی خط لوله مرتبط پشتیبانی می کند. اگر در حال برنامه‌ریزی برای نصب جدید، ارتقاء یک سیستم مهار موجود، یا تامین تجهیزات سفارشی برای شرایط عملیاتی سخت هستید، الزامات فنی خود را آماده کنید وبا ما تماس بگیریدبرای بحث در مورد تنظیمات مناسب، ملاحظات مهندسی، و گزینه های نقل قول خاص پروژه.
